Всем привет. Прошу помощи. Может кто стыкался и подскажет. Пришёл iphone 6 с проблемой - вечный поиск сети. Сделал замеры - ок. Перекатал модем, подкинул в корпус появилась сеть. Скрутил, проверяю поиск сети и #06# ничего. Разобрал снова посадил уже на шарики 0.35 модем. Подумал может на пасте немного не равномерно шарики накатались. Включаю для проверки ОК. Даже звонок сделал. Начал собирать опять проверил и снова поиски сети (плата остыла). Значит какой-то элемент или рядом с модемом, или с обратной стороны от нагрева так себя ведёт. Подскажите более опытные, что может быть виной?
Комментарии: 22
Nikolay
Вы дороги под модемом дублировали?
Anonim

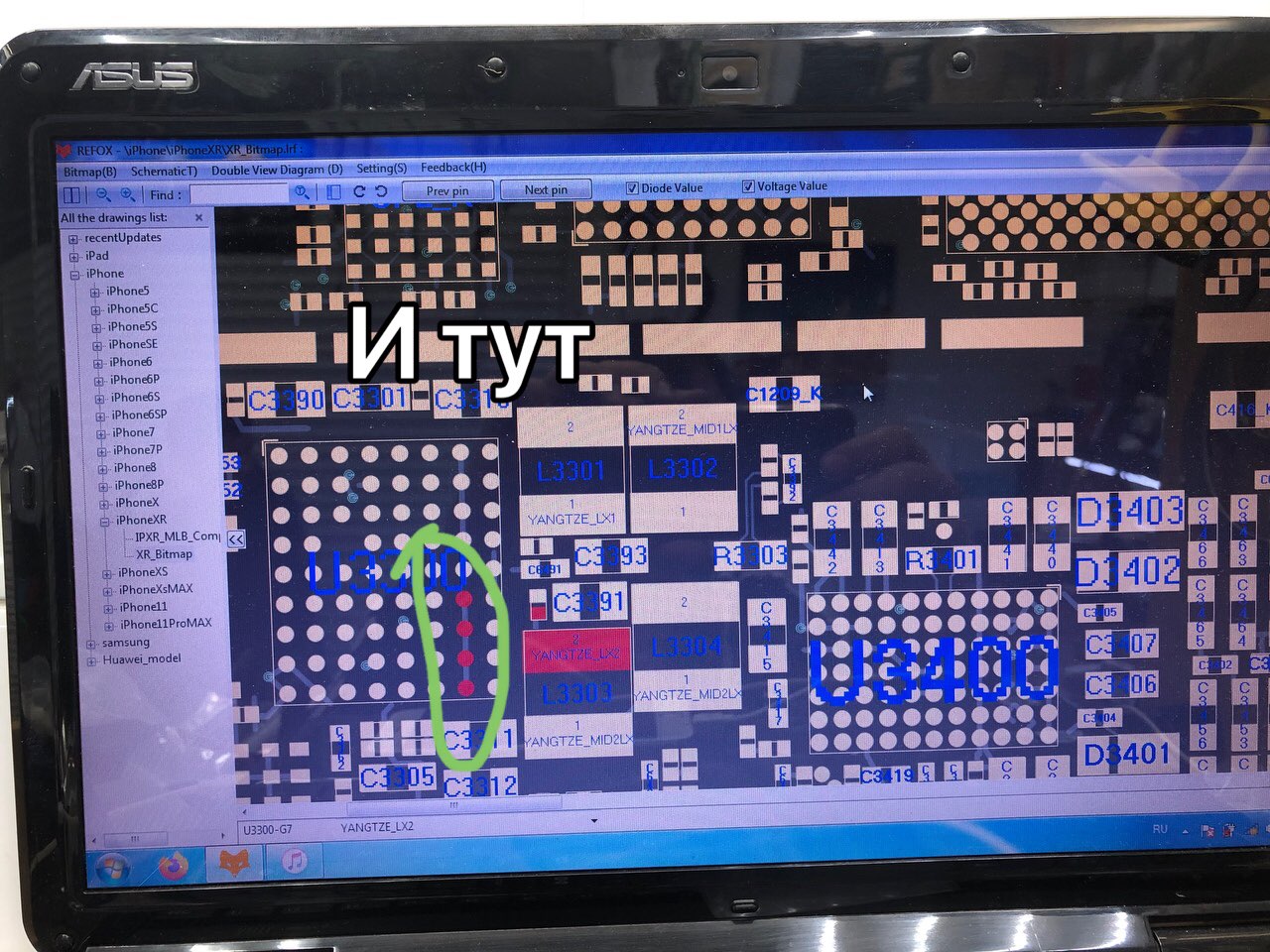

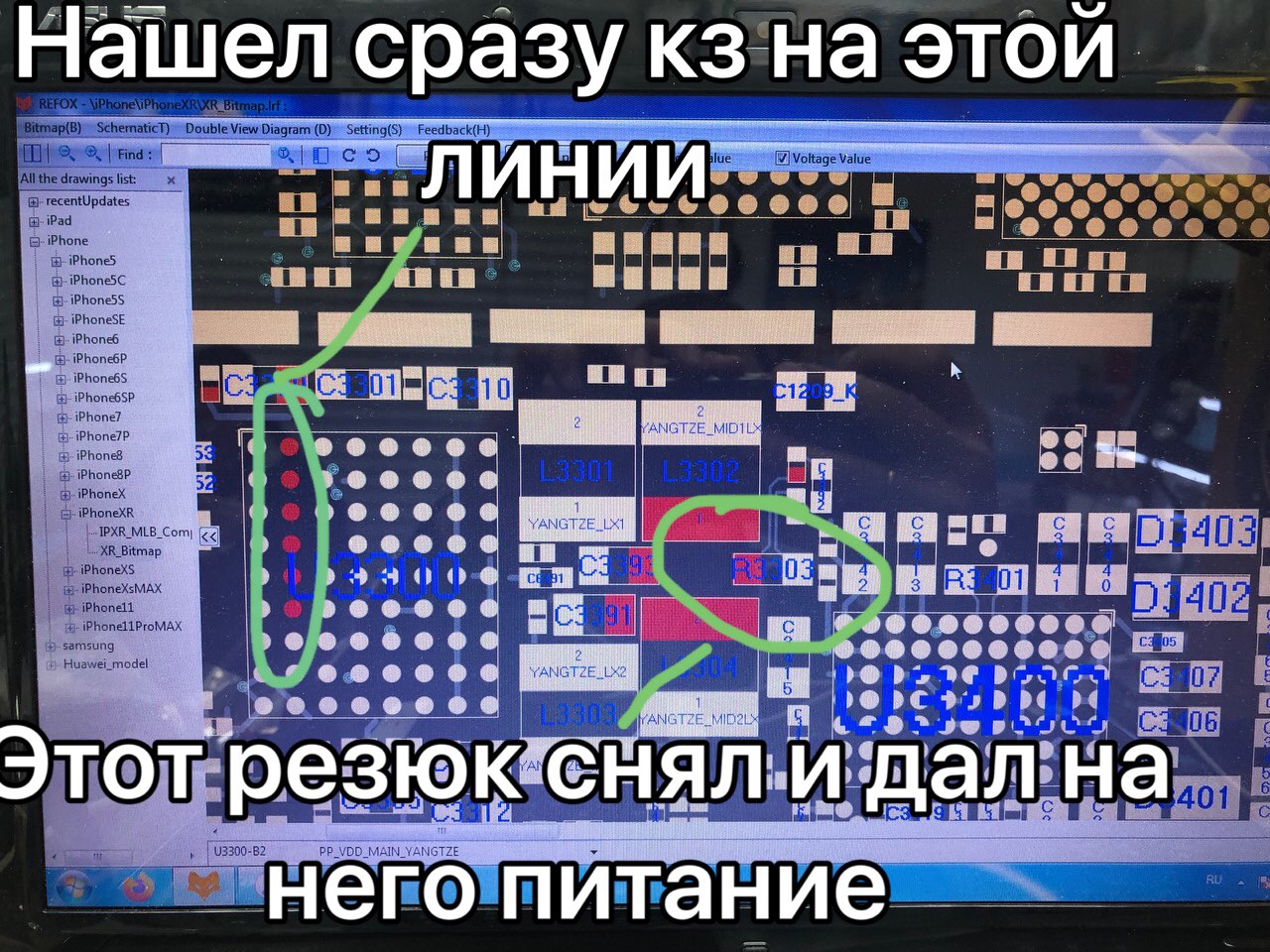

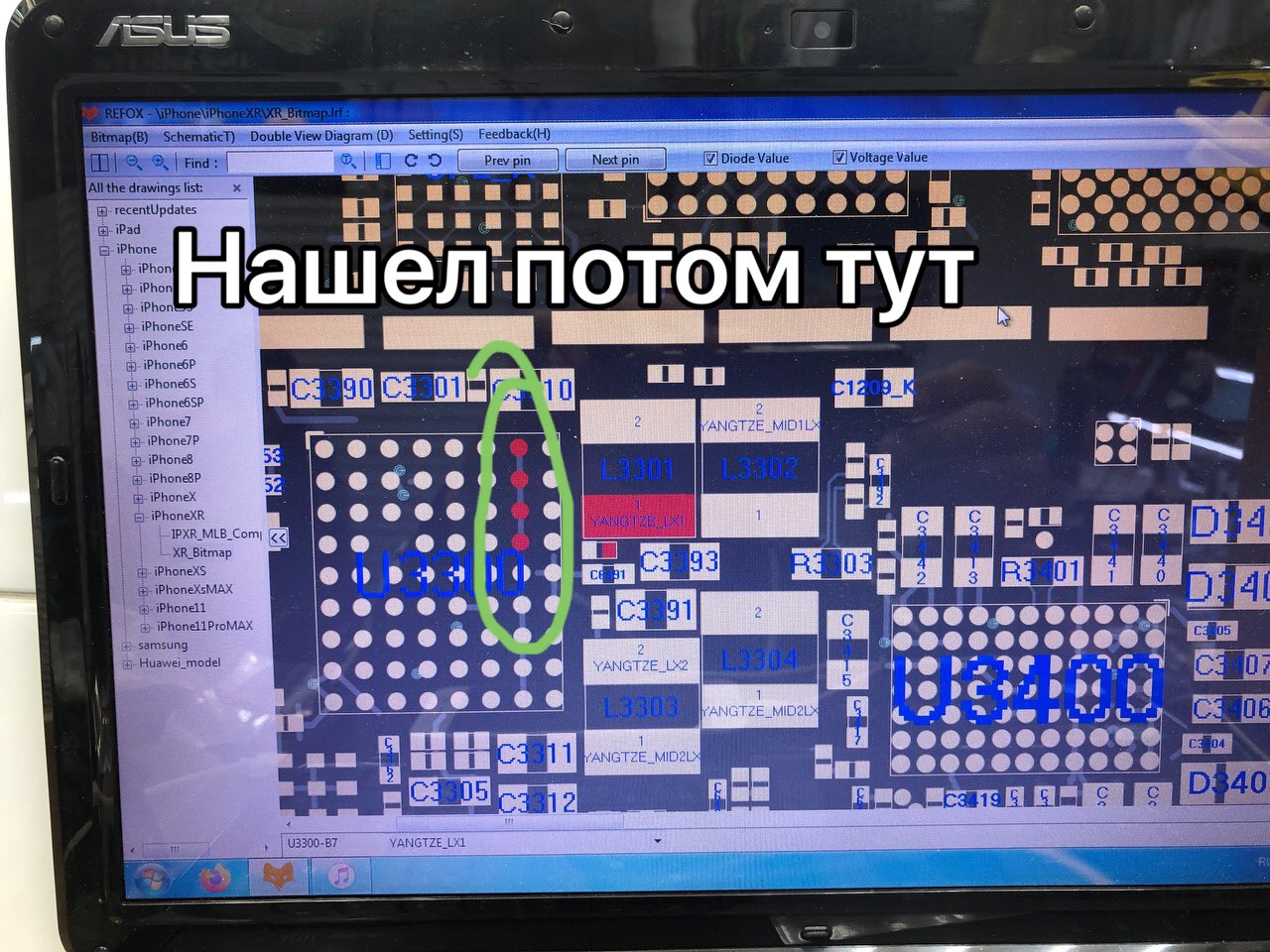

Ребята, всем спасибо за советы по iPhone XR. Я его поднял) Значит у меня грелась u3300 я снял ее и прозвонил линию что была в кз PP_VDD_MAIN_YANGTZE, не в микрухе дело. Линия, максимально короткая, всего 10 элементов. Даю на линию питание 0.07в и у меня укладывает 5 амперный блок. Ничего не греется! Многие говорили да и сам думал что это межслой. Но не тут то было. Так как микруха снята, я решил прозвонить ВСЕ линии, каждый пятак под U3300. Ещё две линии оказались в кз! Линия YANGTZE_LX1 и YANGTZE_LX2. Между ними нашёл одну общую связ, это катушки. Все ещё раз заморозил, под микроскопом увидел что греется дорога под текстолитом, от катушки к резистору, который соединяется с линией PP_VDD_MAIN. Снимаю резистор, даю питание на линию PP_VDD_MAIN и у меня высвечивает из «льда» кондер C419_K. Снял его, все проверил, нигде нет кз! Восстановил всю цепь, перекатал микруху, кинул на блок, он запустился, без проблем) так что, если кто столкнётся, имейте ввиду, что кондер битый может быть где угодно и соединять другие линии. Всем удачи, фото скину
Andrew
Тоже такой же аппарат пришёл, какой именно резистор снимали, не помните?
Anonim

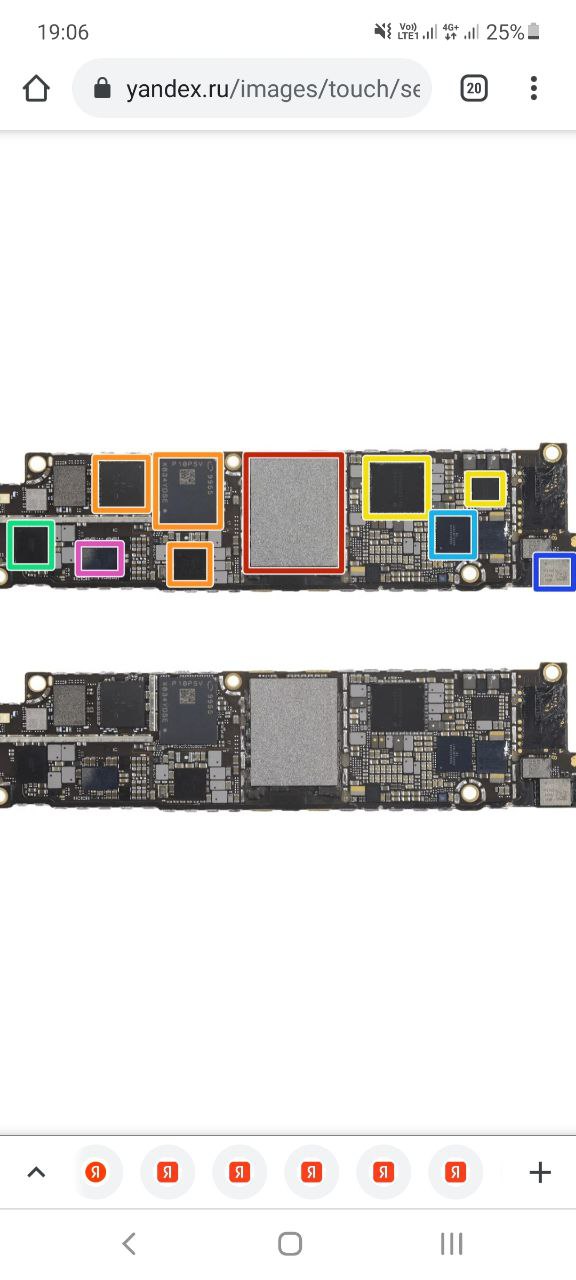

Помню, фото платы отправьте
Alex
baseband-pcie: pci restore invalid deviceid iPhone X кто сталкивался. при обнаружении сети в перезагруз. модем катаний
Andrew
Нет компа под рукой Аппарат какой?
Kakosov
В половинах обрыв
Pro-mobile
90_PCIE_AP_TO_BB_TXD_N 90_PCIE_AP_TO_BB_TXD_P 90_PCIE_BB_TO_AP_RXD_P PCIE_AP_TO_BB_RESET_L 90_PCIE_BB_TO_AP_RXD_N BB_TO_PMU_PCIE_HOST_WAKE_L PCIE_BB_BI_AP_CLKREQ_L 90_PCIE_AP_TO_BB_REFCLK_N
Yuriy
Нет. Какие надо продублировать?
Nikolay

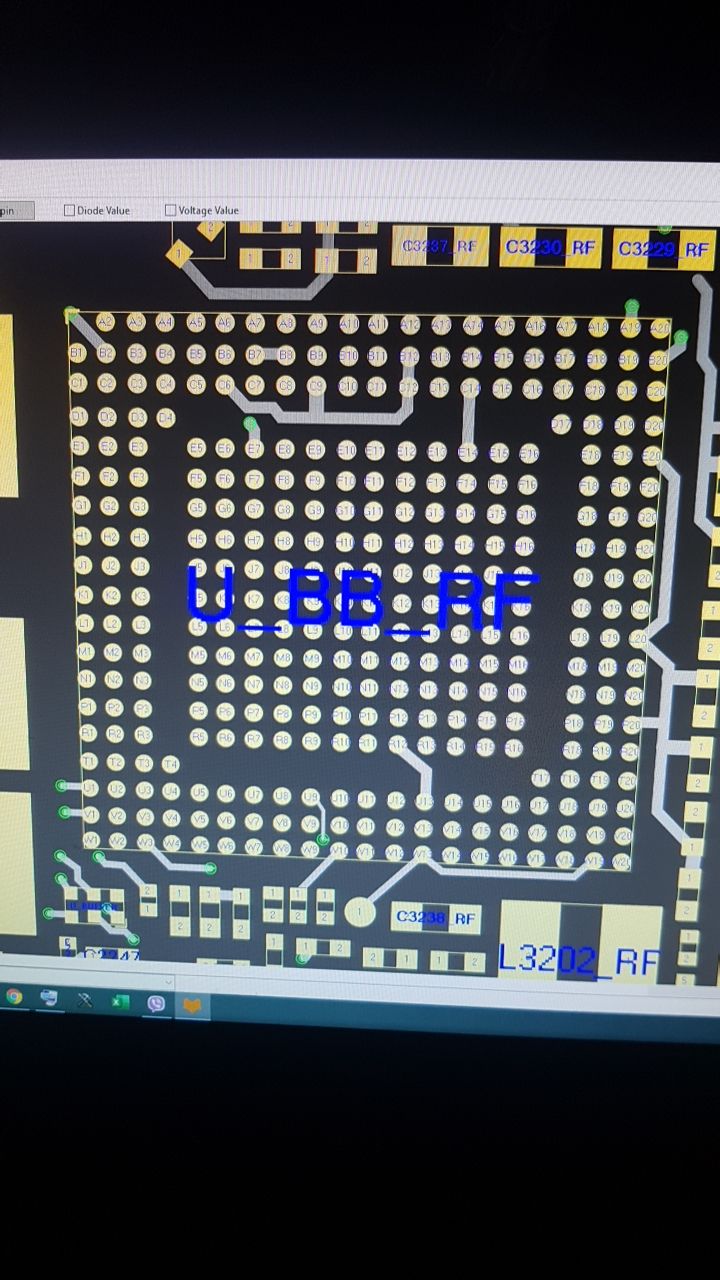

Киньте схему бб покажу какие если смотреть на плату ключ с права, эти дороги у угла с лева, 1я масса 2я и 3 нужно дублировать!
