Добрый день! iPhone 6 Plus, утопленник был в кз C0613 - заменил, так же U1601 был в коррозии - тоже заменил. Теперь на блоке доходит до 130 А и по кругу. Видео выше. Фризером кз больше не вижу. Компом не определяется. На что смотреть??
Добрый день! iPhone 6 Plus, утопленник был в кз C0613 - заменил, так же U1601 был в коррозии - тоже заменил. Теперь на блоке доходит до 130 А и по кругу. Видео выше. Фризером кз больше не вижу. Компом не определяется. На что смотреть??
Комментарии: 16
Anonim
Осмотрите нет ли воды под тристаром, проверьте 1,8в и есть ли они на линиях i2c
Evgeniy
На Fl2179 (i2c) и FL0201 (pp1v8) есть 1.8 в момент запуска, естественно прыгает т.к. идёт цикличный перезапуск. Тристар надо снимать или как-то продиагностировать можно
Anonim
Осмотрите всё вокруг тристара, посмотрите под углом, если следы воды, окисы, изменение цвета контактов на конденсаторах есть то значит вода могла попасть под тристар и есть смысл его снять, если нету то не тратьте время осматривайте дальше в поисках оторваных или отгнивших резисторов
Evgeniy
Тристар (u1700) в компаунде и частично его обвязка. На С1700 есть 3в, на линии pp3v3_acc -0в. Есть смысл защищать компаунд?
Anonim
Раз он на компаунде то скорее всего нет смысла снимать его. Такое цикличное потребление может вызывать одна из микросхем в которые заходят линии i2c, пару раз встречал телефоны где такое потребление было вызвано тристаром и пару раз драйвером подсветки. Самая частая причина это обычно отвал оперативки либо отсутствие питания на оператву, напаяйте перемычку на форс-дфу и проверьте есть ли напряжения sdram, если они есть то остаются варианты : отвал или перероревшая оператва, вода под одной из микросхем в которые заходят i2c линии и естественно даже без воды под самой микросхемой она могла сгореть
Evgeniy

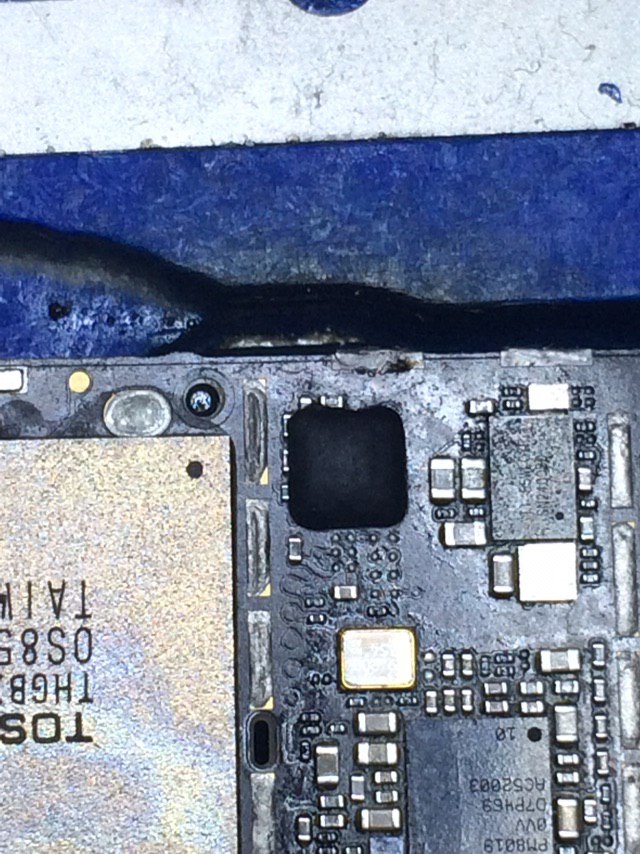

Тристар переставил на новый. Все линии ic2 (i2с0, i2с1, i2с2) проверил на всех 1,8V падение около 400Ма). Ситуация не поменялась
Anonim
Напомните, он у Вас циклично потребляет 0-80-0-80?
Evgeniy
Да, циклично до 90
Anonim
Значит Я бы склонился в сторону замену оперативной памяти. Но это только в том случае если по линиям i2c 0,1,2 всё проверили (как Я уже писал выход из строя микросхем которые стоят на этих линиях может такое вызывать, если напряжения на i2c 0,1,2 есть, сопротивления в норме и следов води под микросхемами в которые они заходят нету) то остаётся замена озу
Newalyashka
Достаточно его перевести в форс дфу, проверить на каждой i2c напряжение, должно 1.8в. Подаете 1.8в на форс дфу, затем подключайте лайтинг, телефон определится в дфу, затем напряжение с форс дфу можно будет снимать, телефон будет в дфу.
Evgeniy
Проверил на Pp0301, Pp0302, Pp0304, Pp0305 - это i2c0 и i2c1 везде 1.8 есть. Перевел в ДФУ он определился. На вышеуказанных точка по 1.8 в (так работать удобнее)
Barmaley

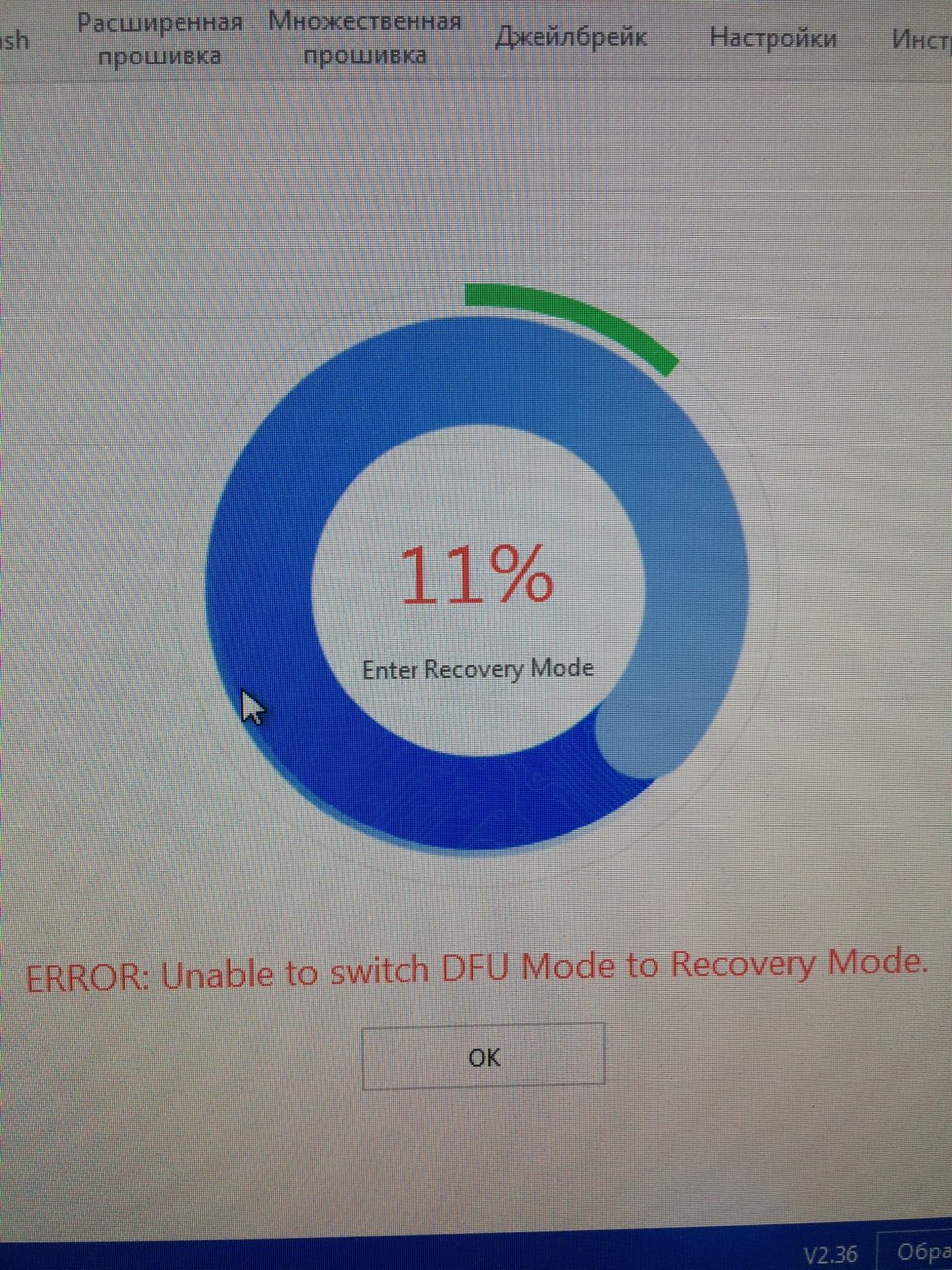

Если определился, то попробуйте прошить и увидите ошибку
