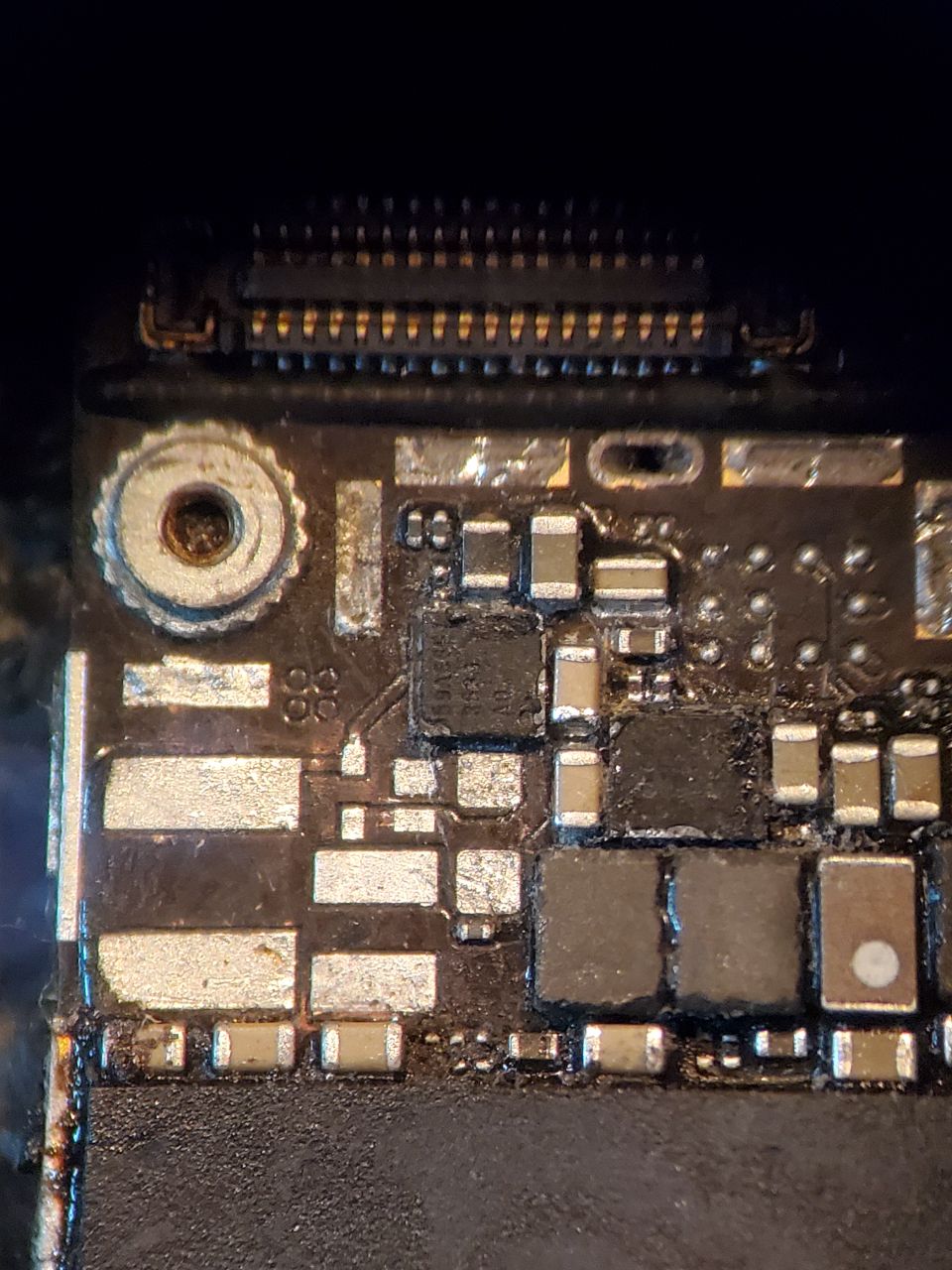

Помогите, товарищи! Вчера целый день просидел и толку нет. iPhone 6s умер при использовании вспышки фронтальной камеры (т.е. подсветки). Китайский рэф, было КЗ более 4А. то что на фото я увидел сняв экран над процессором - одного диода не было (но как-то же ТА работал без него) и катушка L4021 взорвана. Заменил L4021 L4020 , оба диода, кондёр С4023, U4020 (уже несколько штук) но подсветки нет. Падения на разъёме отличаются незначительно, FL4211 и FL4212 на месте. Также заменил три кондёра С4020 с4021 и с3387. Как и где можно проверить анод? И что ещё проверить опыта не хватает
Комментарии: 33
Nikolay
сам драйвер тоже нужно менячть
Anonim
Всем привет! Пятерка после пересадки трио висит на 19% в статус баре в начале , 3utools - 2 ввыдаёт, Айтюнс 4014. Что примечательно без акб не определяется компом
Nikolay
что за та?
Anonim
Пятерка
Nikolay
обычная
Vladimir
U4020 заменил уже две штуки
Anonim
Да
Nikolay
скорей всего уехало озу под драйвером звоните возращайте диоды катушки заведомо рабочие, без диода катушки не будет падения, либо будет отлечатся на аноде
Anonim
Удивляет, что не определяется без акб плата. После снятия нанда на доноре тестил, все видилось. Что ещё за это может отвечать
Nikolay
либо чистичный отвал цп илибо может тристар, если есть другая доска пробуйте на нее
Vladimir
Падения замерил все хорошие, кроме двух пятаков которые идут под процессор D1 и B2, но не сильно отличается
Nikolay
какое падение на этих пятоках b2 это i2c
Vladimir

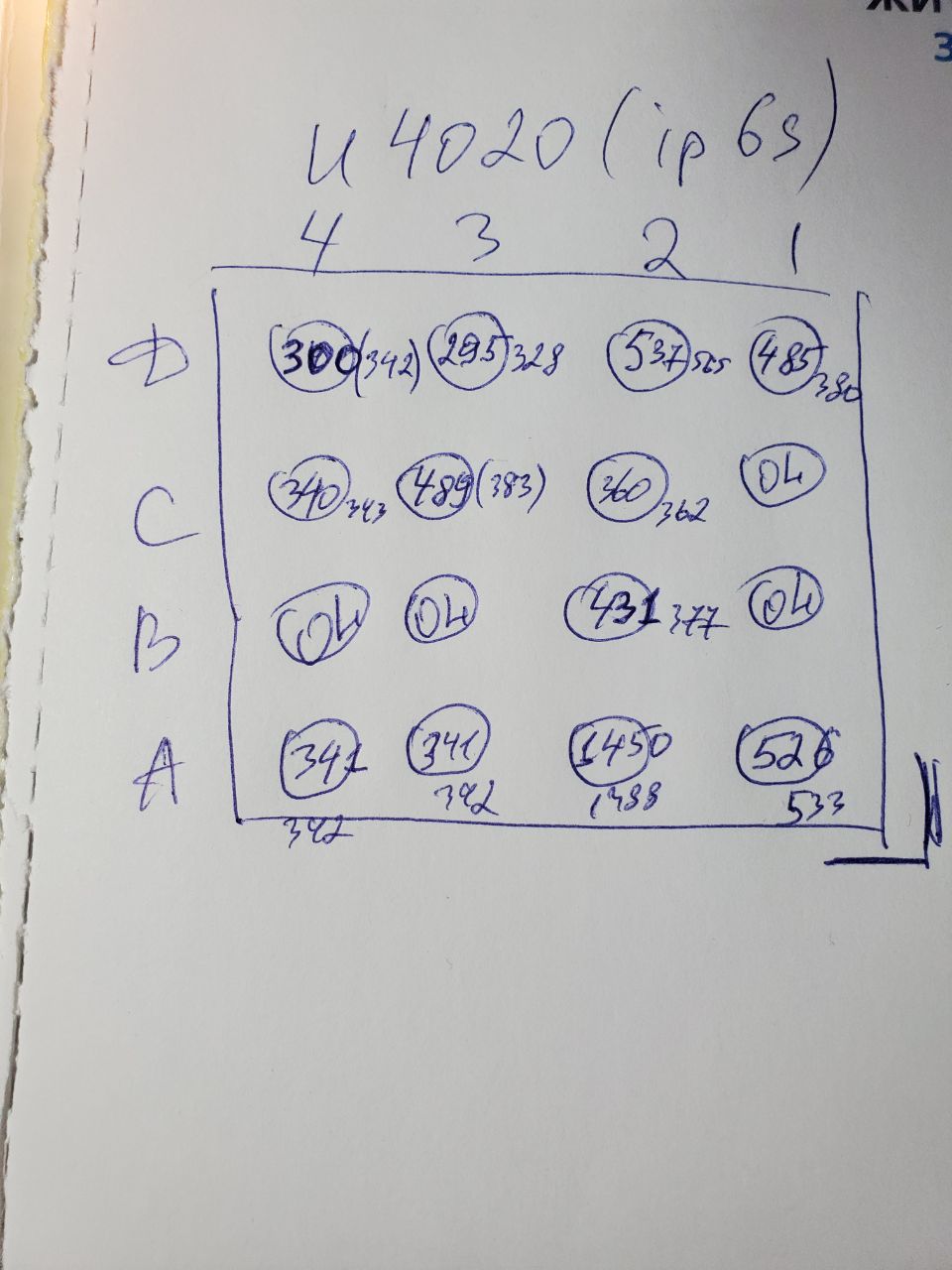

Снял ещё раз и замерил падения D4 -300 (должно быть 342) D1 - 485 (380) C3 - 489 (383) B2 - 431 (377) Все остальные норм
Nikolay
если сравнивали с донглом могут отличатся показания из за факторов горячаяя плата разные мульты
Vladimir
Остальные пятаки практически 1 в 1. Подскажите пожалуйста где поверить анод?
Vladimir
Моя плата была комнатной температуры, так что значит эти расхождения в поле допуска ?
Vladimir
В скобках то что должно быть (free донгл)
Newalyashka
Расхождение падения напряжения на плате нормальное явление. 1. Не бывает одинаковых компонентов, все имеют разброс. 2. Падение напряжение на плате не является характеристикой компонентов. 3. Нет никакого международного соглашения по точности диодной прозвонки на мультиметрах, можно взять 10 мультиметров и у всех диодная прозвонка имеет свое напряжение/ток. 4. Диодная прозвонка используется только для грубой диагностики, есть падение = нет обрыва, 0в падение КЗ, нет падение = разрыв цепи.
Vladimir
Спасибо вам за ликбез! А предыдущие мои сообщения не смотрели? Две катушки и диоды с донора поставил, большой кондёр тоже, u4020 несколько раз заменил на взятую с донора. Что проверить ещё по подсветке 6s, которая пропала после вспышки подсветкой при фронтальной съёмке? И где можно проверить АНОД подсветки? Катод в порядке, падения точь в точь. Кстати было после каких-то моих манипуляций появилось про подсветки, потом она начала пропадать (моргать как бы) и через секунд 40 пропала. Хотя на взгляд на плате все было без изменений
Newalyashka
1. первым делом проверить кондеры: C4022, C4023, нет ли на них тока утечки, можно просто от блока подать на линию, если кондер неисправен он будет греться, так же из-за него могут сгорать диоды, начинать всегда нужно с кондеров. 2. заменить диоды D4021, D4020, можно их проверить мультиметром. 3. если с пунктами выше все хорошо меняем драйвер подсветки. 4. ПС драйвер подсветки может работать на одном диоде и одной катушки, просто работать будет не на всю мощность, так как используется драйвер с двумя фазами. А еще на отключённом аппарате, но при запитанной плате на PP_LCM_BL_ANODE должно быть напряжение примерное как на АКБ, потому как ток будет течь через катушку и через диод, это даст понятие что приходит PP_VCC_MAIN на катушку, приходит на диод, и что диод не в обрыве.
Vladimir
Нет слов! Большое спасибо! Этого мне не хватало!!! Все проверю и отпишусь!
Anonim
Тристан паяльником прошёл. Думаю цп. Но как то странно
