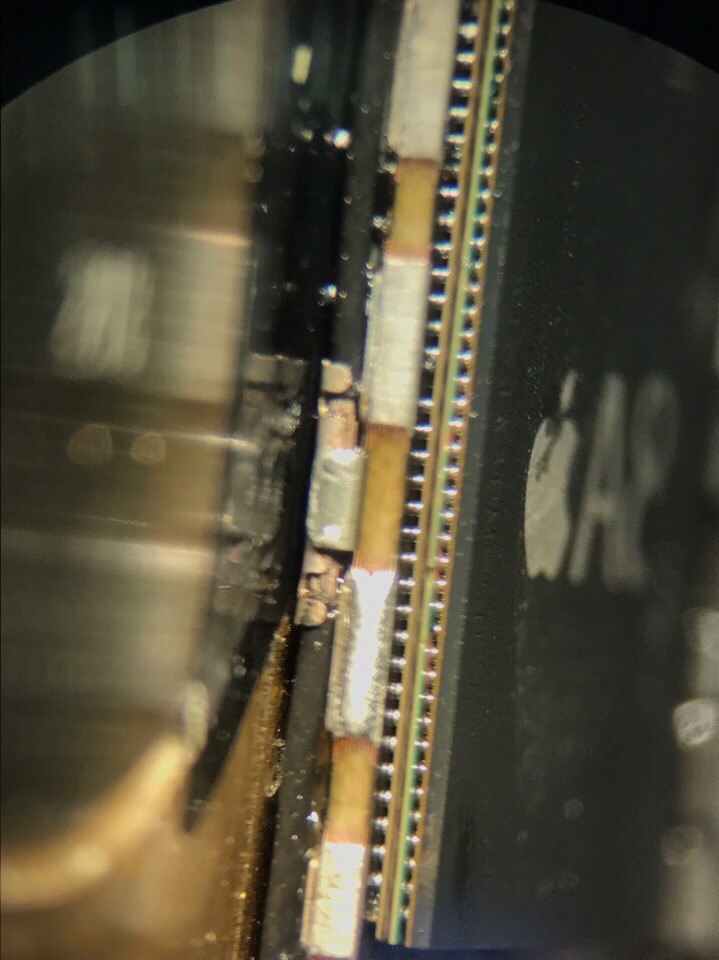

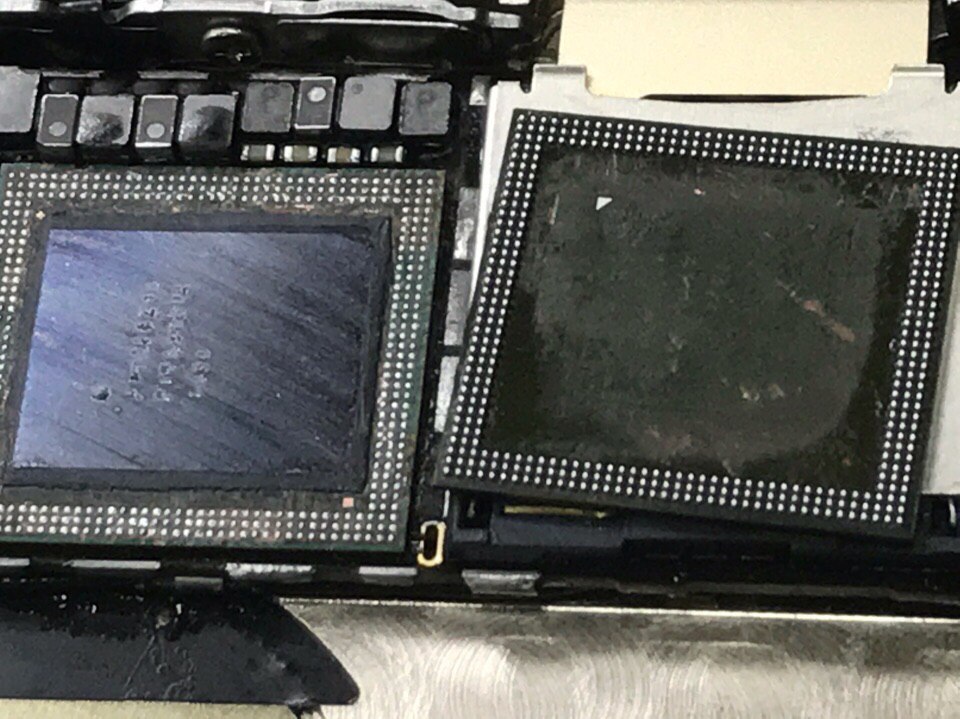

Первый раз катаю проц. Прошу совета, рекомендации по поводу юбки и усадки проца. Проц планирую посадить на 25 шары механик. 1). Юбку залудил паяльником с вуда, чтобы разбавить температуру. Пастой для рамки Х (138 градусов) лунки заполнил и везде появились бугорки. Теперь планирую их срезать острым скальпелем вровень, чтобы они были более менее ровные, верный шаг? 2) сначала ставлю проц, нанд снятый, пробую дфу. Если да, ставлю озу? 3) слышал, что озу боится температуры, так ли это? проверить ее перед установкой можно только по карте падений напряжения? 4) если ошибусь при установке озу, смогу ли заменить без поднятия проца? 5) Нюансы при усадки ОЗУ какие есть? Выровнять и греть? Шатать можно?
Комментарии: 23
Andriy
Можно озу ставить на пасту для иксов чтоб можно было снять. + 0,25 шары если на юбке будет скос шарики слипнутся. + нужно при срезании на проце шариков более идеально сделать чтоб не было ямок потому как может не досядет
Kovalev

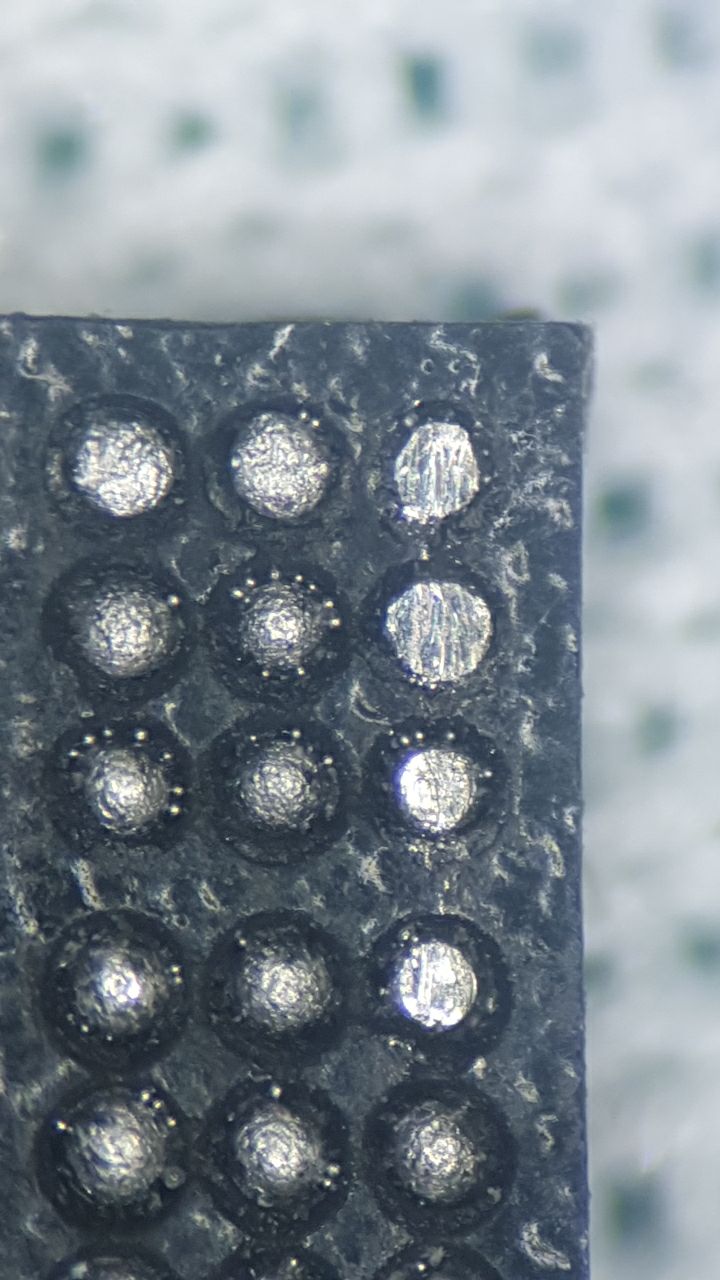

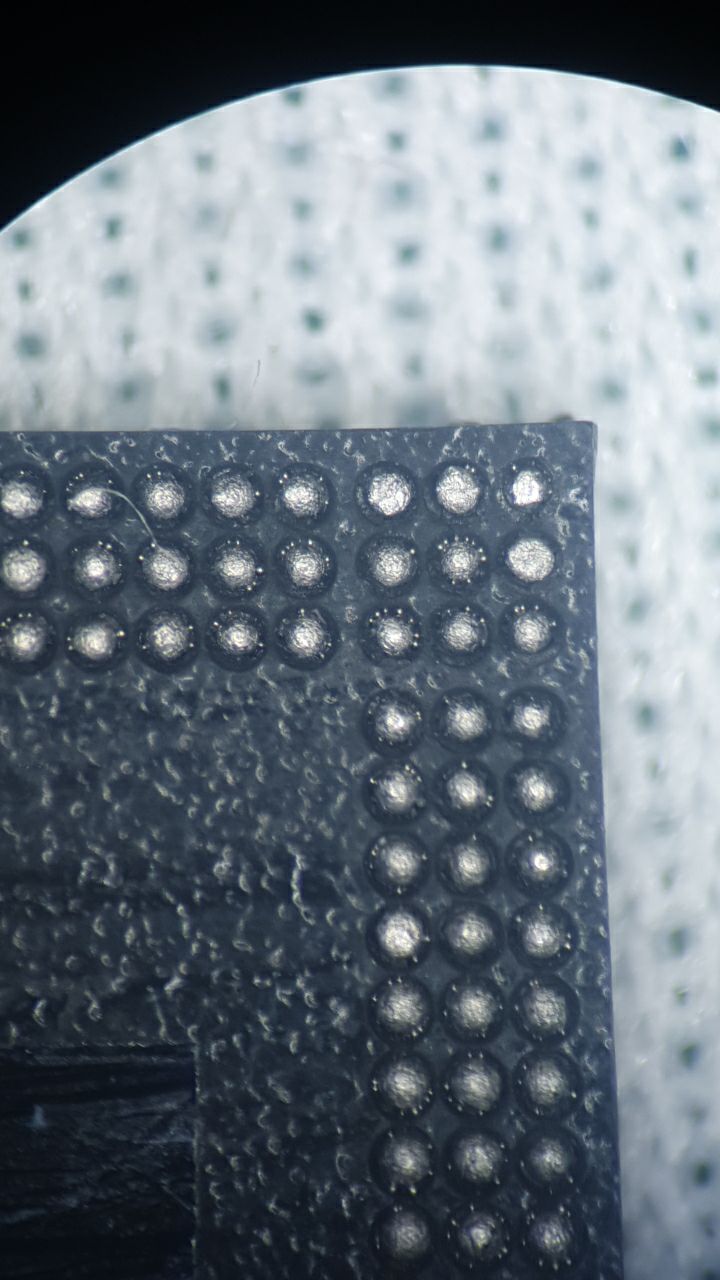

Срезать вровень с юбкой (справа) Иди оставлять бугорки примерно ровные (слева)?
Maks
Не я не про это. Я срезаю юбку и потом на местах делаю бугорки.
Kovalev
Через 3у тоолс имей если на месте, то должна быть активация. Если нет, то тогда да, в сторону модема. Да, к этому все и приходят почему - то. Но я понять не могу, с целой юбкой же удобнее вроде.
Maks
Под юбкой могут быть Серые пятаки они не залудятся, лучше срезать и сделать на века.
Astemir
Доброе утро всем , такой вопрос , принесли 6plus , нет сим пишет и нет имея , до меня катали модем, дублировали контакты , но все же не без результата !
Andriy
я делал как с правой стороны прогреть с хорошим флюсом
Denis
Потому что убивают день-другой с одним аппаратом и думают «а че он не включается, может где неконтакт? Нафиг гадать, сделаю так, чтобы наверняка»
Kovalev
Вызвонить можно их на самом проце? Хочу попробовать с юбкой сначала, а потом буду пилить уже. Какого состояния от бугорков нужно добиться, вровень юбки или чуть выпирающей над юбкой?
Denis
С какой целью? Проверить на неконтакт?
Kovalev
да, или под щупом он продавится и будет контакт? а потом при посадке не будет контакта и старта
Denis
Именно, поэтому лучше иначе делать - феном греем градусов 120-150, берем тонкую иглу и каждый шар пытаемся шатнуть.
Kovalev
Просто подмять нужно, правильно?
Denis
Не, в горизонтальной плоскости шатать
Kovalev
И то что плохо оно отвалится, правильно?
Denis
Вроде того
Egor
Срезайте в ровень, не надо юбку счищать , наразу не встречал каких то скрытых серых пятаков под ней. Если шарик отвалится он паяльником убирается спокойной. Оперу лучше на 0,2 накатывать шары, либо пастой. Не обязательно легкосплав - обычная спокойно снимается без перекатки проца (отлетает на холодную , просто не сильно на верх ее тяните по время прогрева)
Vladimir
ешё вариант, убрать пальником все что достается из лунок, срезать юбку на 120-130гр (оставить небольшой слой чтобы потом туда вручную положить шары 0.25 и чтобы они не раскатывались), то что осталось в юбке смешивать с припоем для половинок 138гр, зачистить торцом оплетки начисто, вручную разложить в лунки шары 0.25, пятаки на опере очистить и посадить на проц. затем накать шары на проц и посадить на плату. после срезания юбки проц ещё сильнее выгибает, если делать так с ровной оперой то она слегка "тянет" на себя края проца и выравнивает его но на сегодня когда разбитая 6s с рабочей платой стоит $50 целиком нет смысла этим заниматься
Kovalev
Я пропустил в свое время перекатки а8,а9. Начал только с А10. Поэтому ставлю эксперименты для себя.
Vladimir
думаю что вы ничего не потеряли, забыть как страшный сон...
Denis
Это просто 6)
Denis
Если греть в пределах разумного, то не умрет. Снять память не задев шары под процом не получалось только в первые разы, дело сноровки. Греешь, пытаешь сдернуть. Лучше не шатать. Учти, что центр при нагреве порой прогибается и шары, особенно 0.25 могу слипнуться.
Maks
6/6s. Всегда сажаю на 0.25 шары, юбку срезаю и делаю бугорки из розе.
