iPhone 11 после кривых рук, меняли дисплей умер, компом не видеться, в режимы не входит, потребление во вторичен 0,12ма, при осмотре заметил коннектор акб вдавлен , средний контакт Радом с землей вдавлен, падения при норме 329 показывает 1,4 разорвал резистор в цепи падение осталось, идёт напрямую в проц, все убили проц? Кто встречал такое, замкнули на линию напряжение акб.
Комментарии: 19
Akylbek
Где-то было описание ошибок, я скидывал У вас на swi 1,4 мВ вместо 329мВ? И там 2 средних, какой из них?
Pavel
да, рядом с массой который, 1400 мв на нем
Akylbek
Там 2 линии i2c smc идут на транзисторы сначала
Pavel
транзистор убрал
Akylbek
Подайте туда напругу 1-1.8в и смотрите что греется
Pavel
нет потребления при подачи на линию указанного напряжения.
Akylbek
Может вы путаете?
Pavel

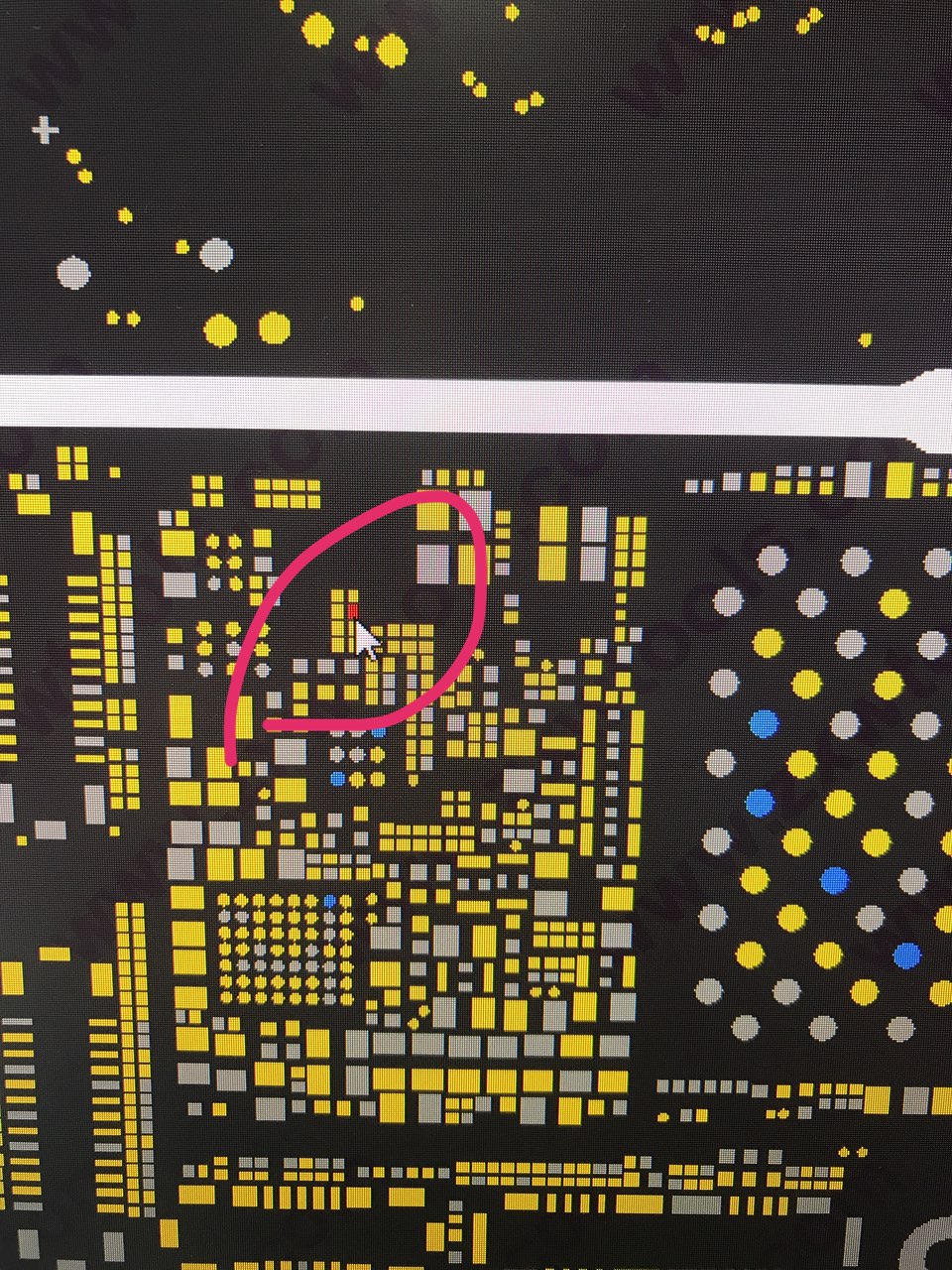

Сюда подаю, рядом с нанд резистор может его Снять, хотя с обратной стороны на нем падения в норме, после только в проц, падение 1,4 v
Pavel

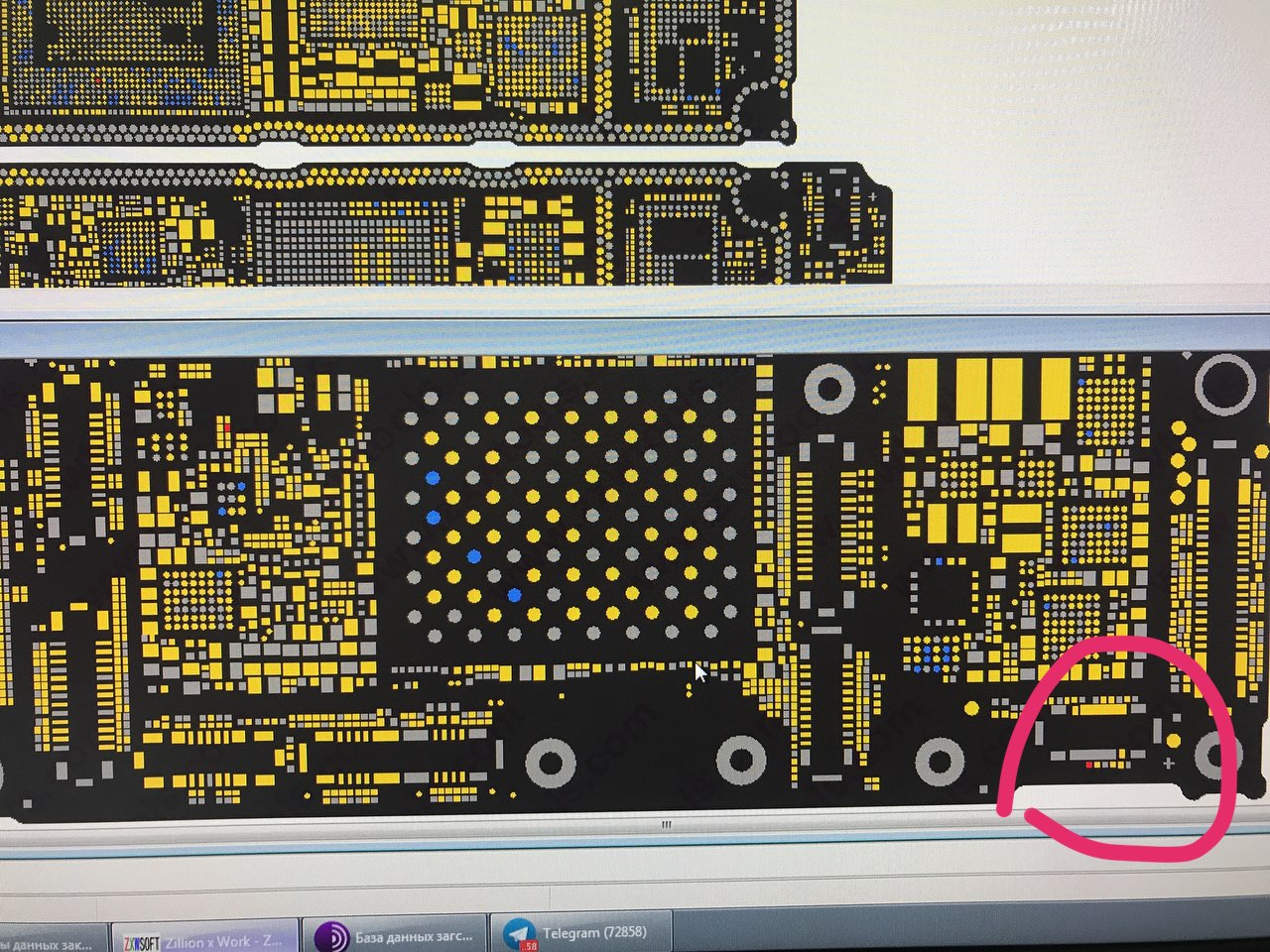

Добрался до резистора, снял падение он даёт такое оказывается, а какой номинал не подскажите, на втором среднем в цепи на этом месте 2.1 стоит скорее всего такой же
Pavel

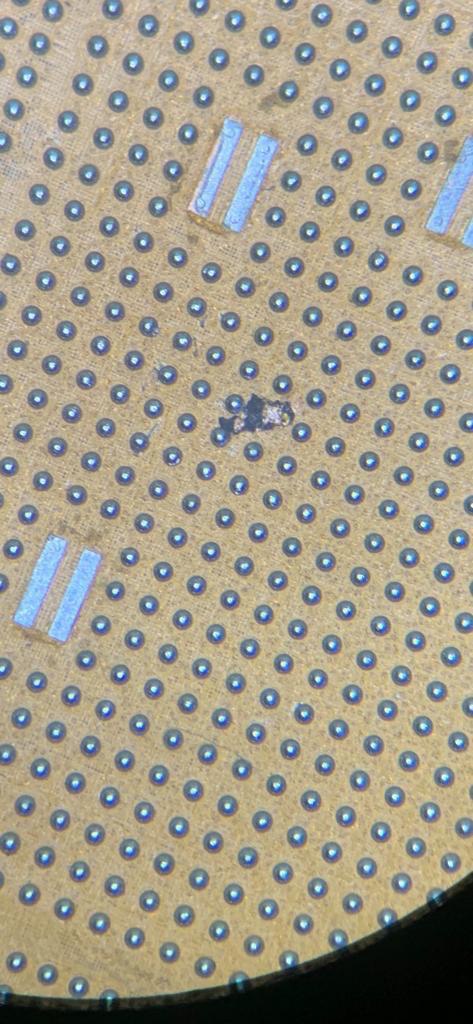

Ребята не 11 под рукой, а ещё и со снятой защитой на этом месте, номинал нужен )) Снял резистор, падение на линии 0, проверил без обоих резисторов что на линии под одним есть падение под вторым нет, если припаять их одним концом, а второй который идёт под проц, на обоих 1,4 v, резисторы 2,2 ком, отсюда вывод один средний контакт прогорел . Нет смысла снимать проц. Как-то так.
Akylbek
Подайте напругу туда, «выжгите»
Pavel
Проблема в том что она молчит даже на 4в, она кажется уже выжжена,)
Pavel
Для себя, при отсутсвие связи по этой линии телефон может так себя вести, висит на 120ма, не видится компом, не заходит в режимы, просто висит. Проц не стартует? Или все же коратнули если ещё что выжгли?
Akylbek
Это эже swi, без него тел включается и каждые 3 минуты перезагружается
Pavel
Я же о том же, значит все же что ещё выжгли причина металическая лопатка при снятии акб, не буду я с ним бодаться, даже если устраню иное, с этой проблемой при выжженной линии скорее всего под процесс не решу. Уже встречал будит им наука, а то привыкли запорят, потом начинается это же залёт давай дешевле , я помню раньше запорол пошёл купил б/у или новый снял плату поставил и в минусе хорошем, за то наука на всю жизнь.
Dimadeema
Немогу найти
