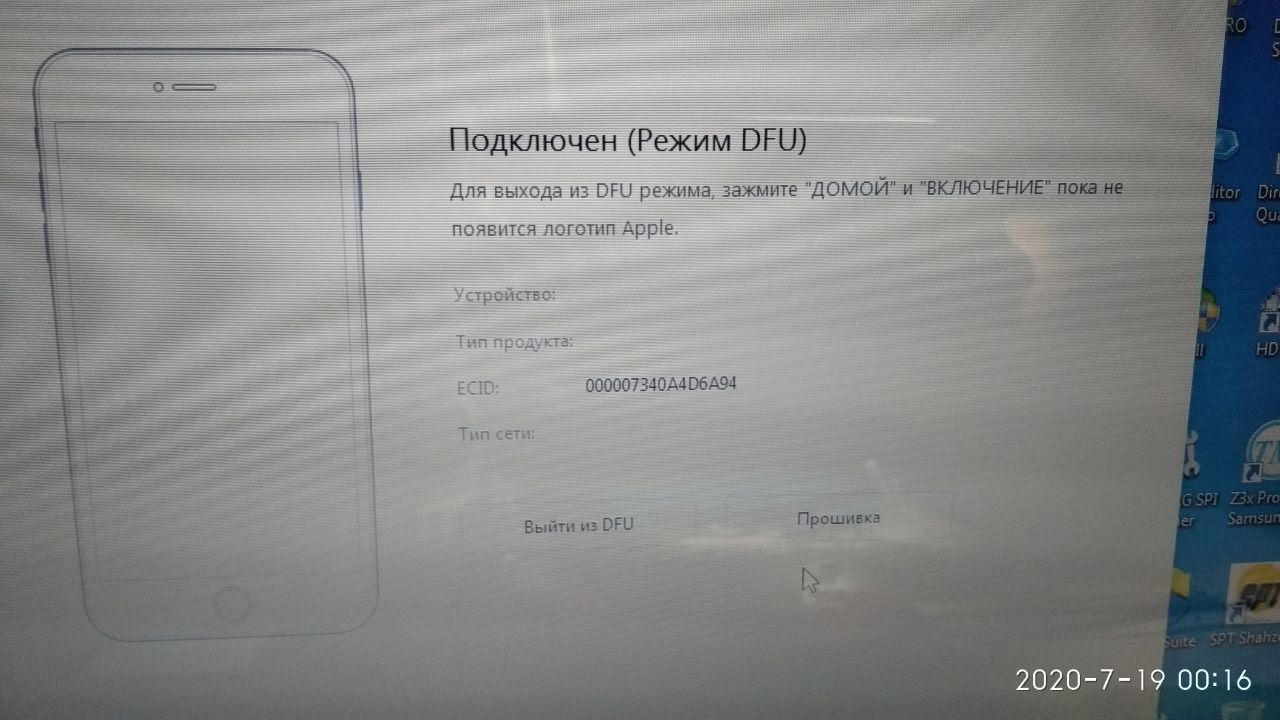

Ребят,всем привет. На неделе просил тут помощи по ремонту iphone se,(напомню,тело топляк,окиси почистил,пропаял. Напруги все есть.не включается.при нажатии кнопки висит на 0,07А ) В общем стал видится компом в dfu режиме. Это его шить нужно ? Что-то тунец пишет что прошивка не совместима, сейчас качаю другую. Если прошью и тело заведётся то это нужно клиенту знать айклауд, верно?
Комментарии: 40
Pavel
Так точно если включена функция FMI проверь имей на сайте, а пишет прошивка не совместима или модель не может определить
Anonim

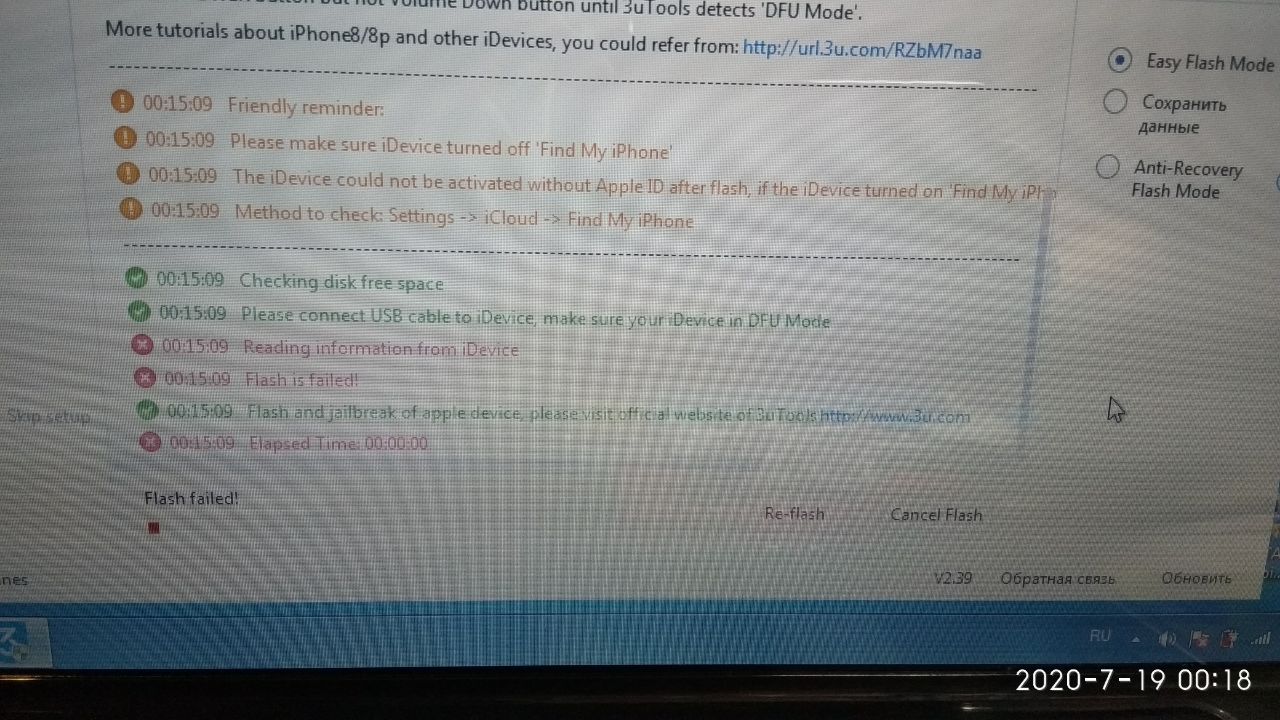

Тунец Пишет не совместима. 3utools вот что выдаёт
Unknown
Boot strap смотрите
Anonim
Это какой-то пункт в проге? Просто этой прогой до этого ещё не пользовался
Unknown
В схеме
Nikolay

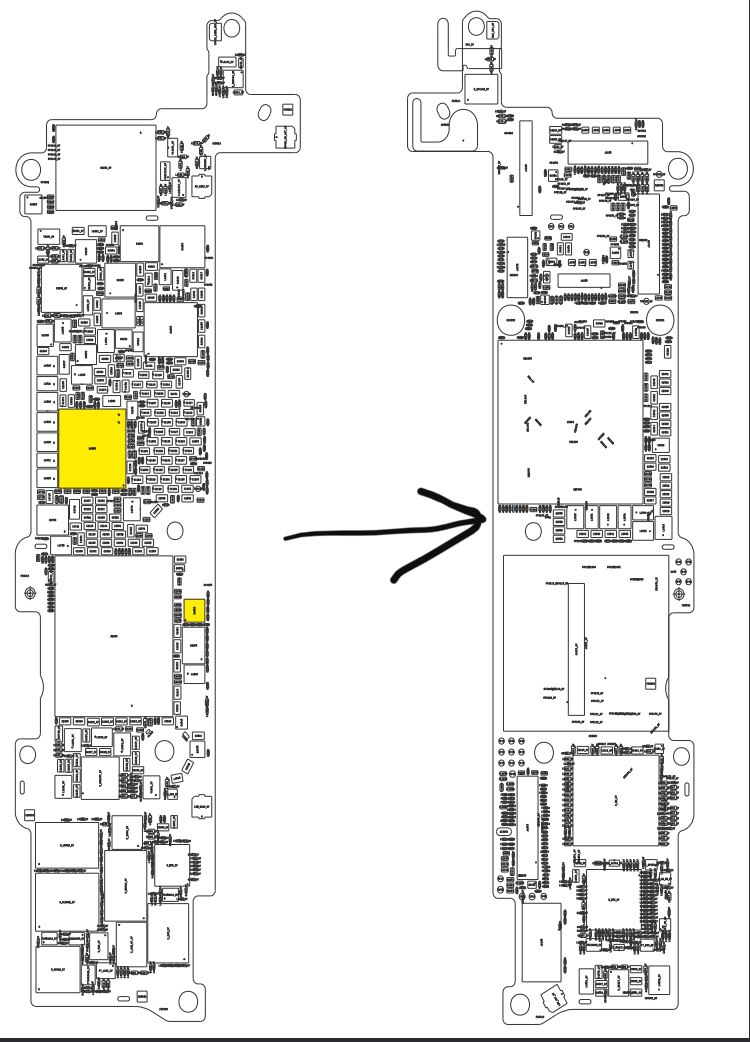

Нет это на плате борд id резисторы на них проверить 1.8, у вас какой телефон и после чего?
Unknown
Водяной Выше есть описание Только не правильное Фото многое прояснили
Anonim
Скажите пожалуйста,что было не правильно,мне на будущее ))
Unknown
Описание проблемы не полное На фото видно что апарат не определился как se
Anonim
Спасибо большое
Nikolay
Ещё на всякий по питаниям цп пройтись и проверить квадрат
Anonim
SE старый. Топляк. Ок. Проверю ещё раз.
Nikolay
Может водичка под резисторами по борд если 6ка часто заливает Хотя у se они между цп и сим приемником и под клеем если не ошибаюсь
Iface
Левый нижний угол проца резюки если вертикально плату держать по-моему
Nikolay
Если по борд все норм и на квадрате и по питанию мог проц помереть!
Anonim
Квадрат это КП ? Сильно не пинайте, только учусь,до этого чинил только андроидные и ноутбуки ))
Unknown
I2c +
Anonim
Аа,на этой шине 1,8 в присутствует
Unknown
Смотрите боард айди как Николай выше писал Может и заведется без танцов с бубном
Nikolay
Это i2c шина в просто народе ее называют квадрат, но сначала резисторы проверить вам фото скинули +
Anonim
Ок. Сейчас тело разбираю обратно,проверю . Спасибо огромное.раньше только в ватсапе был в группах,там нифига не помогают. А тут инфы и обучения прям поток. Ещё раз спасибо большое ребят )) дай бог вам здоровья ))
Iface
И оперу тоже если при съеме защитки вздуло немного то скорей всего под замену.как на 6s вдувается лопается отваливается.проблемная часть у них.также правый верхний угол загнивают резюки вокруг проца.и стандар проблема частая отвал арб
Nikolay
Опера не причём пока, когда проблема с озу другое поведение! Телефон в дфу и не определяется модель тут проблема с цп либо с борд
Iface
Ну это по внешнему состоянию определит сейчас борд.просто часто залитики приходят у которых уже оперативку раздувает,это так к слову информация
Nikolay
Раздувает ее если на высокой температуре экранку снять
Iface
).не совсем ее от времени использования и от воды если умирает уже аппарат тянет вверх на не большой температуре В хорошем состоянии cpu до 350 градусов на фене выдерживает на снятие без разделения проца от оперативки Оперативку не снимая сpu не счищая юбку 310 градусов Это уже фактор использования
Doctorrepair
И ту си - I2C как то расшифровывается? Это ведь очереди по питанию?
Unknown
Не очередь питания а протокол обмена
Doctorrepair
Пока сложно понять для меня
Unknown
Двунаправленая шина обмена даными
Nikolay
Шина придуманная компанией филипс для обмена данными Гугл в помощь там все есть
Anonim
1,8 в на этих резисторах присутствуют. Да и вода до них не добралась. Оперативку не вспучило,да и защитки я снимаю всегда с розешкой на малых градусах. Кстати забыл написать,при подключении к лбп сразу потребление 0,01А. Шина i2c в порядке, 1,8в есть. Нету напряжения pp_gpu 0,8 в . Так не должно быть?
Nikolay
Да гпу появляется во время загрузки ось Где вода была ищите что подъедает 10мА
Anonim
Ок. Получается из-за этих 10мА нет запуска?
Iface
Это не значительное потребление для запуска,10ма остаток окислов может быть под драйвером подсветки микросхемы изо рядом вспышки,просевшие подгнившие кондерчики-2 больших вверху по майн и 1 мелкий.вылетает постоянно.вообще лучше всего замерить основные питания cpu осмотреть обвязку пока он не увидит как SE.для проверки можно сдвинуть страпы внешне может норм а контакта нет,3й резюк слева на право на одно деление сдвинуть должен увидеть как 6s plus.если все в норме пропаять остальныеи вернуть назад резистор,,также заливает усилитель звука чуть ниже от кп.10 ма ещё частая проблема сдох вайфай.тут что то отгнило и очень трудно найти.можете убить несколько дней и не запустить плату.смотрите там где были окислы в начале.ну или swap.
Anonim
Перепроверяю всё ещё раз. А про 3й резистор можно пожалуйста подробнее? С какой стороны?
Iface
Схемы нет под рукой слева на право от угла проца третий резистор установленный на плате сдвинуть на следующее место под резистор в право.он там не установлен будет изменён борд id.должен зацепится как 6s plus.просто в чем суть если это делать феном возможно и остальные зацепят контакт с платой.а так это чисто из наблюдения что там отгнивает постоянно.лучше копать там где явная проблема была видна от воды.
Anonim
Ок.спасибо,копаю ))
Iface
Из моего опыта.первым делом на залитых снимаю драйвер подсветки и микрушку изо.все пропаиваю и вычищаю пока не получу запуск.потом только цепляю их назад могут просаживать питание
Anonim
Вчера эти микрухи перекатывал ,всё без изменений, напряжение на микруху подсветки дисплея приходит (или микруха изо,могу ошибаться,она U4000) а с её выходов нет напряжений.
