Комментарии: 47

1. Unknown

   • 20.10 2020 16:20:12

   Spi гляньте

   • Barmaley

     • 20.10 2020 16:23:52

     а можно чуть подробнее))

     • Unknown

       • 20.10 2020 16:27:19

       Подробнее в схеме, извините сейчас не на роботе

       • Barmaley

         • 20.10 2020 16:27:36

         понял, спасибо

         • Unknown

           • 20.10 2020 16:49:31

           По коннектору есть линии spi по них и вычитывается серийник

           • Barmaley

             • 20.10 2020 16:49:58

             да, я промерил все линии, на проц идут, падения есть

             • Unknown

               • 20.10 2020 16:50:55

               Не показатель, осцилографом смотрите

               • Barmaley

                 • 20.10 2020 20:03:24

                 какой-то сигнал есть по spi, но он кратковременный, а какой он должен быть не совсем ясно, рабочий тоже не сильно стабильный сигнал показывает, попробую завтра как Акыл подсказал, подтянуть 3вольта с нанда на pp3v0_mesa...какой только ток там надо ограничить не особо пока разобрался какого номинала резюк подкинуть. тачайди мне не нужен, так как кнопка не родная

                 • Unknown

                   • 20.10 2020 20:07:17

                   Ток Можете не ограничивать Конкретнее про спиай

                   • Arman

                     • 20.10 2020 20:07:31

                     Друзья, кому не тяжело поделитесь пожалуйста падением напряжений на коннекторе фронтальной камеры iPhone XS и если есть то и самой фронталки тоже)

                   • Barmaley

                     • 20.10 2020 20:11:11

                     на осциллографе при включении есть сигнал п-образный 1.8 вольт, но не на всех линиях, где-то меньше вольта проскакивает, на рабочей плате тоже где-то так же, при этом сигнал на епромке модема крайне стабильный(для проверки посмотрел) поставил триггер на автомате с хорошей задержкой, поэтому сигнал виден «какой-то»

                     • Unknown

                       • 20.10 2020 20:15:18

                       Фото видео? На мисо и моси?

                       • Barmaley

                         • 20.10 2020 20:16:59

                         завтра попробую как-то сделать, и смотреть в скоп где мерять и снимать видео рукой будет проблемотично))

                       • Barmaley

                         • 21.10 2020 07:54:24

                         это на мисо при нажатии на кнопку щуп на r3811

                         • Anonim

                           • 21.10 2020 07:59:00

                           А развернуть

                           • Barmaley

                             • 21.10 2020 08:16:19

                             чуть позже смогу сделать, но какой смысл? видно, что данные бегут

                         • Unknown

                           • 21.10 2020 10:48:30

                           Сложно) Если уровень будет висеть или не поднимется тогда без ремонта Была 7 на которой уровень поднялся и висел, выдал без ремонта

                           • Barmaley

                             • 21.10 2020 10:54:52

                             понял, спасибо за информацию у кого-то есть падения на разъемах нового iphone se ?

                             • Unknown

                               • 21.10 2020 10:55:02

                               Пожалуйста, удачных ремонтов!)



                             • Unknown

                               • 21.10 2020 11:00:15

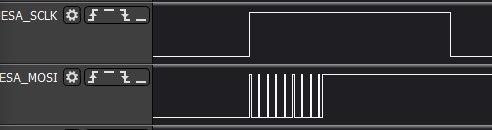

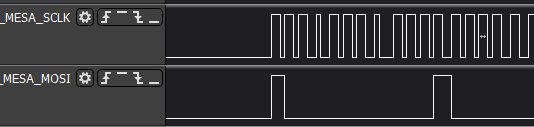

                               клока не было только уровень Первое фото это неисправный апарат



                               • Barmaley

                                 • 21.10 2020 11:02:28

                                 + а что у Вас за осциллограф?

                               • Anonim

                                 • 21.10 2020 11:03:30

                                 Ч т за осцил?

2. Akylbek

   • 20.10 2020 16:38:39

   Мамба вам не нужна, подтяните 3в от нанда через резистор на кнопку и проверьте
