Доброго времени! iPhone 11. После воды. Нет изображения. Подсветка зажигается, картинка отсутствует. Телефон признаки жизни подаёт (вибро и звук, когда ставишь на зарядку) Сильно сгнил коннектор LCD, поменял, без результата. Сопротивления на коннектор в норме. Заменил U5500, не помогло. Питания на коннектор поступают. Снял защитный экран на U5660, U5650 там всё чисто. Идей больше нет. Может подскажите умную мысль)
Комментарии: 13
Alexander
Другой дисплей подкинули, есть изо? Если вода внутрь попала и на плате все чисто, значит вода ушла в дисплей
Pro-mobile
Скиньте свои замеры падения напряжения и напряжения на листочке, тогда скажу в чем проблема.
Thomas

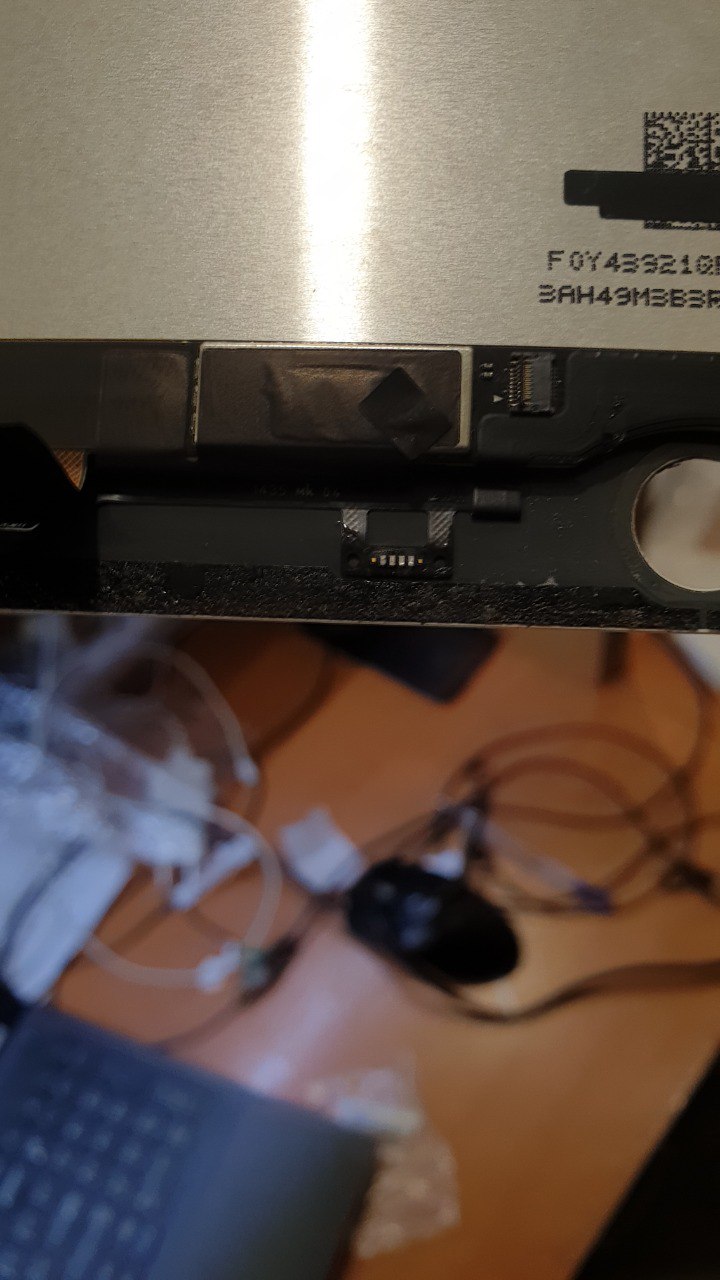

Да, другие дисплеи ведут себя так же. Сейчас, накидаю. Спасибо
Thomas

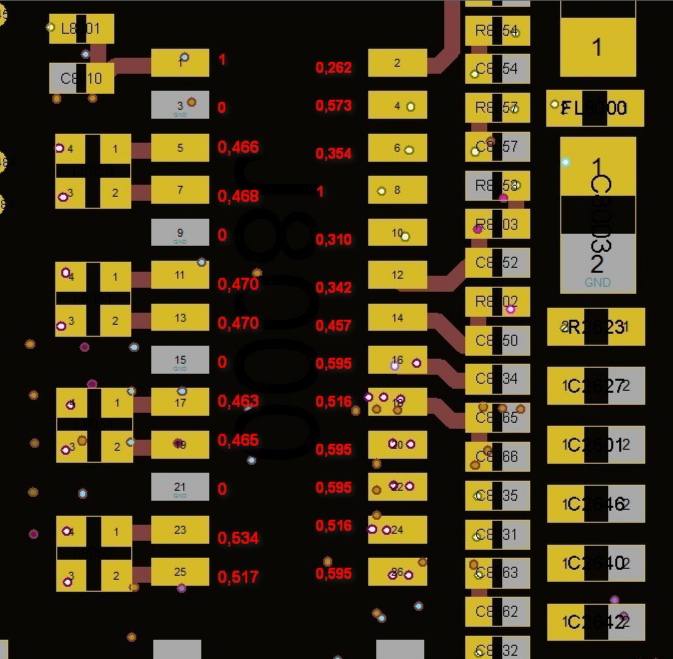

Замеры
Pro-mobile
я ведь просил Ваши личные замеры, а не эти ошибочные с бордов, переверните и напряжение не скинули Вы.
Thomas
Это я сам нарисовал, по замерам с платы, которую ремонтирую
Pro-mobile
Замеров напряжения не увидел. КЗ нет на конденсаторах нигде? Честнат не сгнил? Когда загрузится телефон, на пауэр выключается подсветка?
Thomas
Тут сложнее с «рисованием» замеров. КЗ не наблюдаю, просадки нет, Честнат не сгнил (для надежности уже заменил, но под ним было чисто). Да, на power реагирует, подсветка включается.
Thomas
Эм... тут явно есть ошибки по правой стороне.
Pro-mobile
укажите где именно, я перепроверю еще раз на рабочей плате
Thomas
Ну если снизу вверх, то 5 и 6 возможно местами перепутана, и выше тоже. Там идут сопротивления по парам и через пару GND
Abu
Решили проблему?
Thomas
Нет.
