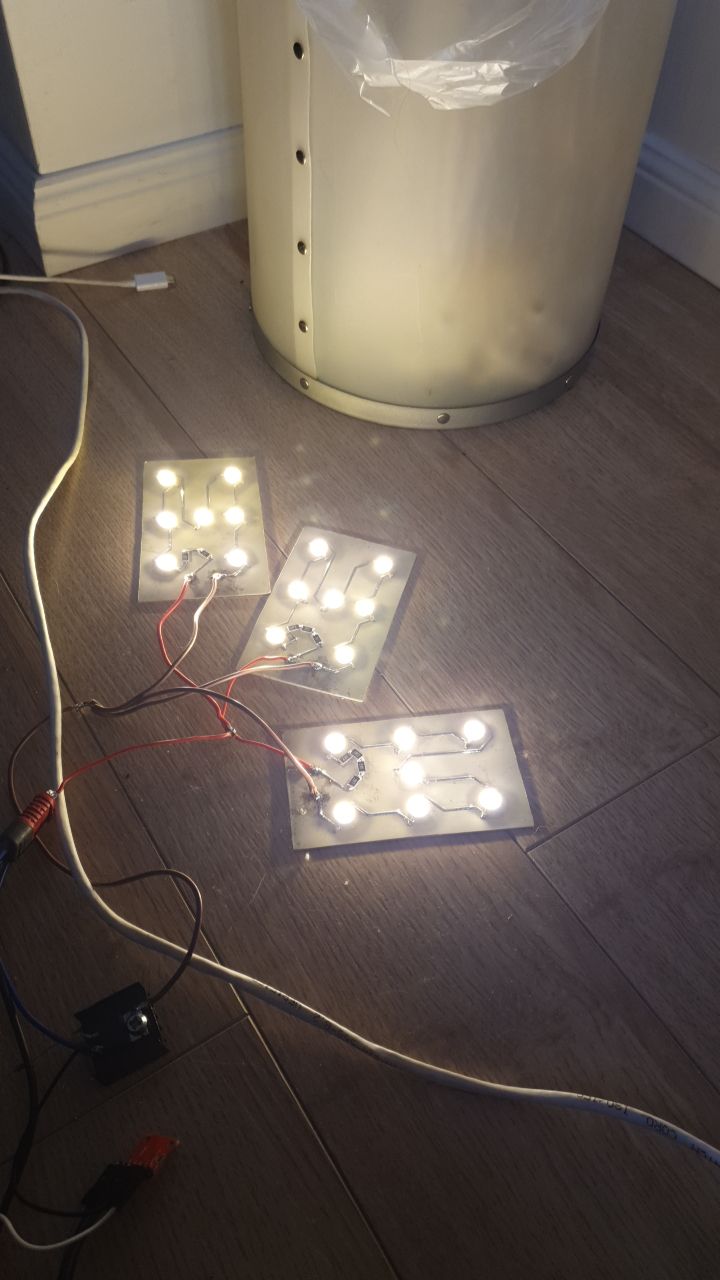

в краце есть диодная лента из 1w общий ток потребления 0,9а пытаюсь ее димерить через пвм, поставил полевик земля и гейт подтянут на 10к, ставлю предположем 10% димер ток падает до 0,1 поднимаю скажем на 60% ток растет до 0,52а и по техоньку раз в несколько секунд начинает набирать +- до 0,75а, если с 60% опустить до 30-40% история повторяется но в обратном опустился сначала до 0,3а и потом начинает опускаться до 0,2а, ощущение что где то неучтеная емкомсть
Комментарии: 84
Anonim

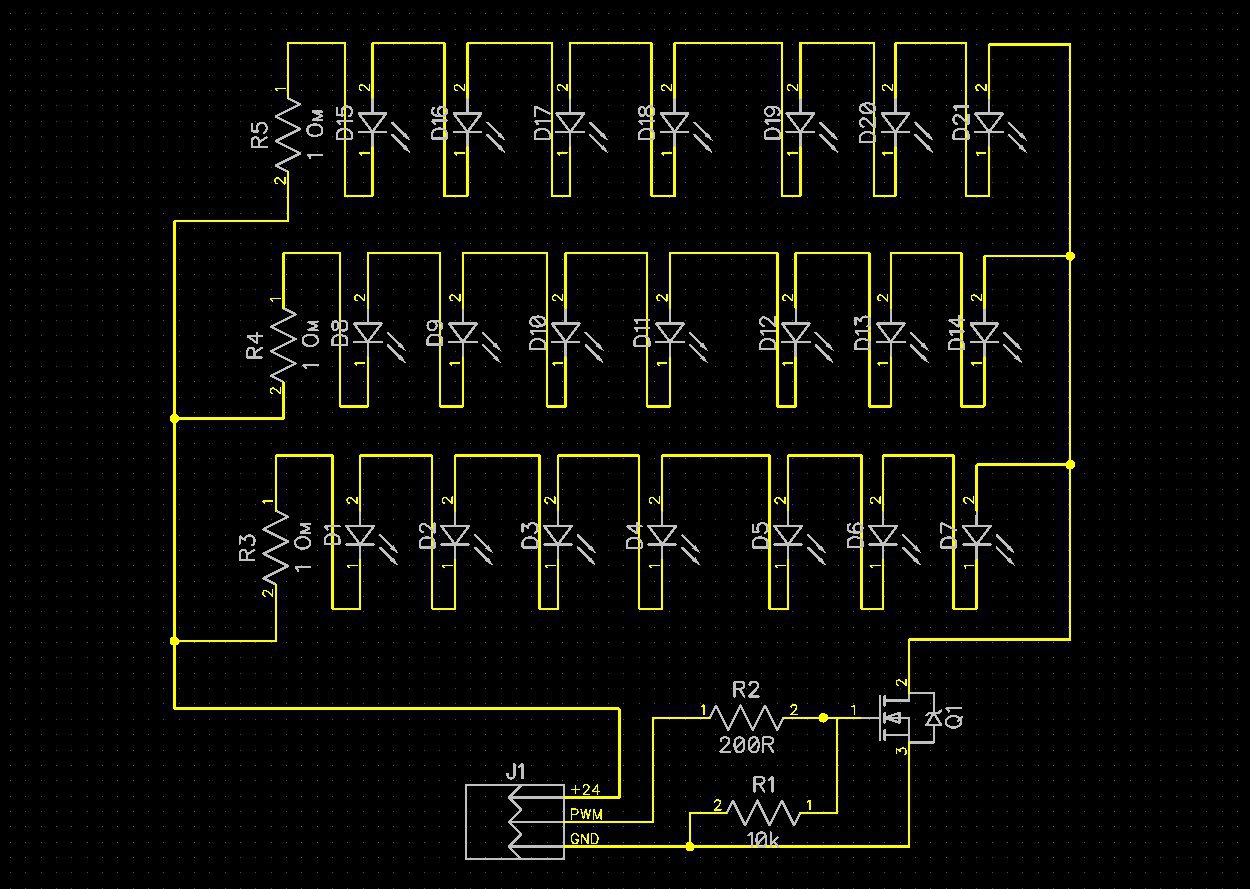

нарисуй схему, не понятно словесно
Pavel
сек
Sifun
транзистор нагревается, вот что
Pavel

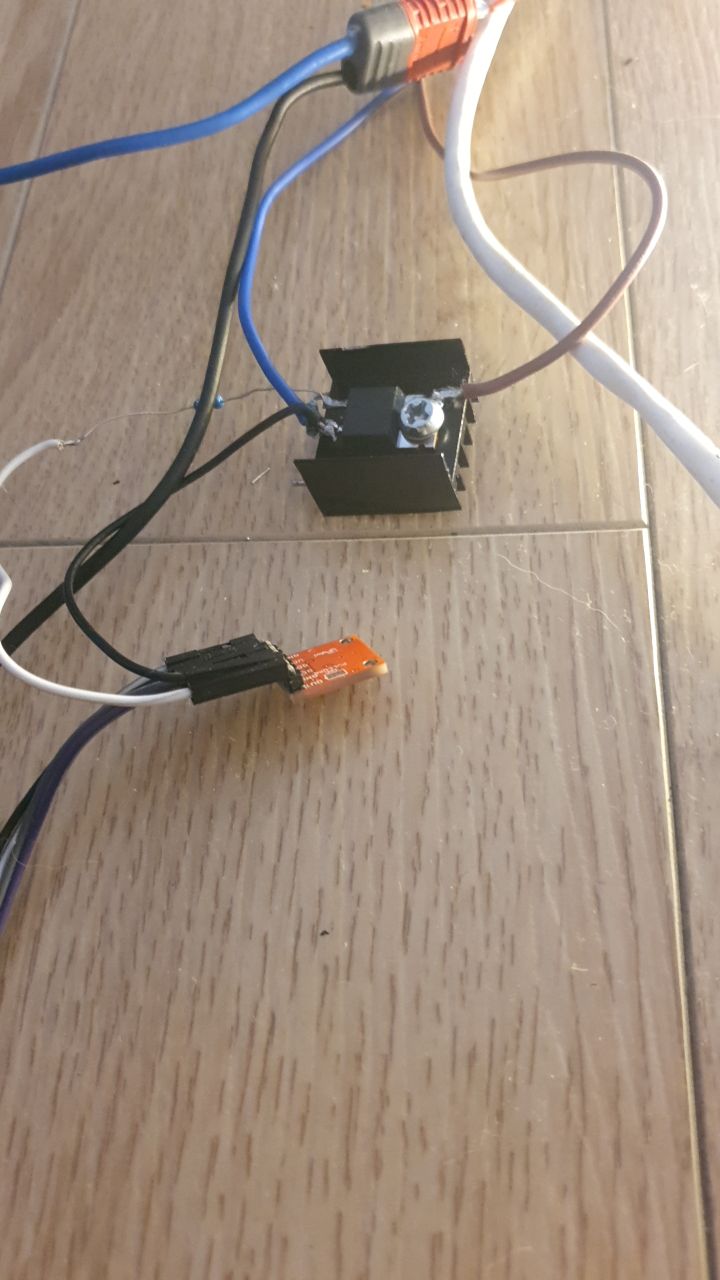

он холодный на нем радиатор
Sifun
ты взял обычный мосфет
Pavel
1404
Sifun
а не мосфет лог уровня он не открывается полностью и от нагрева начинает открываться немного "полнее"
Pavel
https://www.chipdip.ru/product/irl1404 вот что я взял какой тогда брать тыкните
Sifun
хм, это лог левел уровень сигнала шим который ты на него подал какой?
Roman
очевидно 3.3
Pavel
520-540 вообще не открывают затвор
Roman
(откуда в есп 5?)
Pavel
есп не рулит pwmn
Sifun
так 3.3 в?
Pavel
MCP4725 рулит на ней 5в подается и out на 4095 5в с чистым сигналом
Sifun
всмысле цап?
Pavel
на 2048 сигнал ровно 2,5 +- 10% и шим где то 150кгц
Sifun
зачем тут цап
Pavel

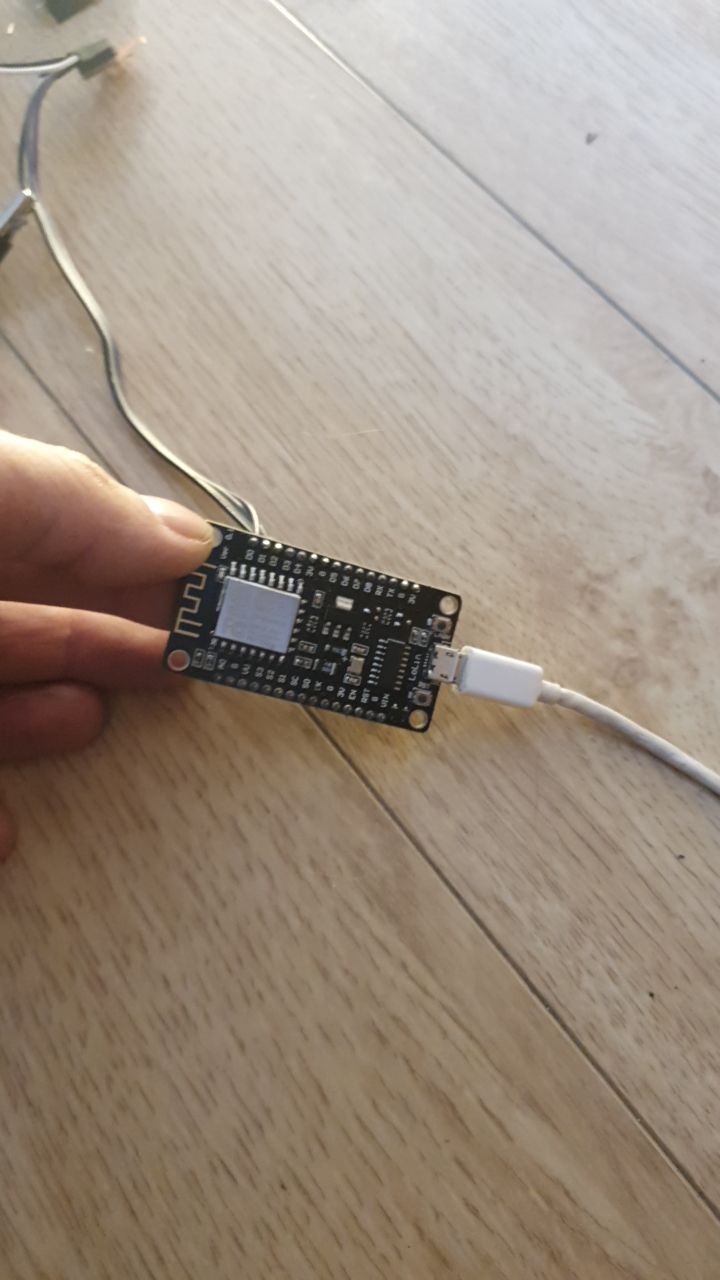

ну пвм esp8266 какой то кривой мне не нравится я отдельный цап всегда на есп вешаю
Sifun
так, и что ты делаешь с сигналом из цапа
Pavel
на гейт через резистор или тупо цап убрать и на прямую через analogwrite подовать ?
Sifun
150 кгц? есп идёт на цап и потом на транз?
