Комментарии: 71
Andrey
Ааа, да, тут интересно Но это уже тонкости связанные с размерами-расстояниями. Ближнее поле и все такое
Roman
я думал там что-то новенькое, а это по верхам фазовая локация
Pavel
суйчас уже методом перебрав кучу всекго нашол что 350 получится где то в диапазоне 2,7+1,3 тобишь 4 ома но тогда на диодах напряжение 3.143
Vasil
Диоды ж разные и на разном напряжении разный ток потребляют. В разрыв 10А вход? Шунт и провода тоже не нулевое сопротивление имеют, если что.
Pavel
Сори ток 350ма
Andrey
Close to a small antenna, the electric and magnetic field components of a radio wave are 90 degrees out of phase. As the distance from the antenna increases, the EH phase difference decreases. Far from a small antenna in the far-field, the EH phase difference goes to zero.[2] Thus a receiver that can separately measure the electric and magnetic field components of a near-field signal and compare their phases can measure the range to the transmitter.[3] Вот она суть
Andrey
Не, тут что то другое. Я с телефона просто, не разобрался ещё
Roman
но возможно рано делаю выводы, смущает магнитное поле
Pavel
и светят они явно хуже 1 ома
Andrey
Тут фазовые соотношения между Е и Н Их меряют и оценивают расстояние Типа есть зависимость от расстояния Надо разбираться, интересная технология Но это для ближнего поля справедливо Суть в том что эм поле описывается уравнениями Максвелла и там много частных случаев
Roman
как будто есть еще одна волна между магнитной и электрической? коли так, то у радиоволны есть точки, где фазы сводятся к нулю и нифига не ловится ничего
Andrey
Нет, не то. Есть бегущие волны есть стоячие. Когда стоячая волна тогда все хуево. В передатчиках этого избегают. Есть коэффициент стоячей волны
Roman
типа одиночный импульс, у которого изменяется сдвиг фазы магнитного и электрического поля?
Andrey

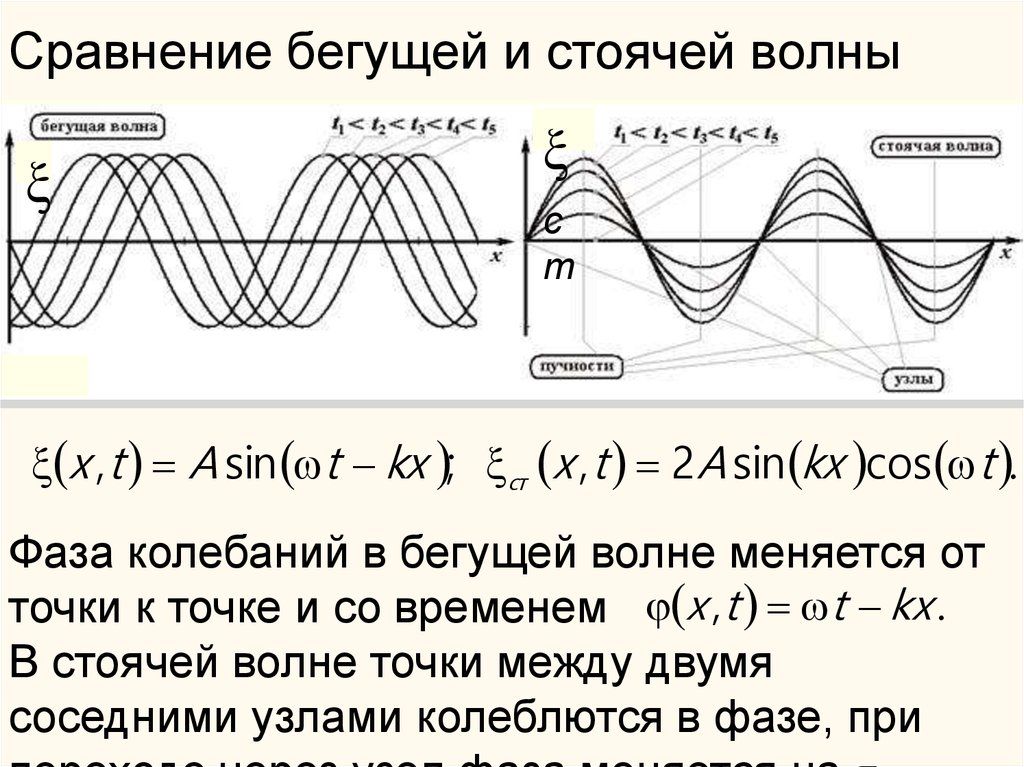

Нет Погугли бегущая волна стоячая волна
Pavel
но в принципе 2,7+1,3 светят норм хватит по яркости
Vasil
Ты 1Ом в качестве шунта используешь и на нём напряжение смотришь?
Andrey
Стало быть информация передается только в первом случае Для этого делают согласование антенн и прочие фокусы
Pavel
на диодах смотрю + - от них,
Vasil
Откуда токи?
Pavel
ток смотрю от бп как шунт на мултике ну могу шунт вотнуть и глядеть его через отдельо стоящий амперметр то думаю толку будет стлькоже
Andrey
В реальности у тебя комбинация из этих двух случаев Чем меньше стоячей тем лучше
Roman
стоячая логично выглядит, т. к наложение вызывает увеличение амплитуды
Andrey
Они обе логично выглядят. Это просто разные случаи Только в первом случае есть распространение энергии, во втором нет.
Roman
а как создать бегущую радио волну?
Andrey
Правильно согласовать антенну и выходной каскад передатчика.
Pavel

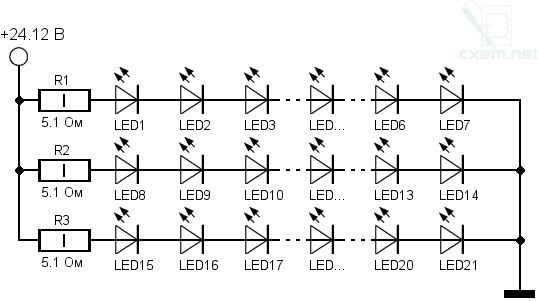

что то типа такого
Roman
очень интересно
Andrey
Антенна некоторой конструкции для данной частоты имеет определенное волновое сопротивление, или импеданс. Передатчик должен быть спроектирован с расчетом на эту нагрузку. Если нет - коэффициент стоячей волны будет выше, стало быть эффективность передатчика меньше.
Roman
то есть вместо того, чтобы передавать сигналы, передатчик будет "греть" пространство и антену?
Vasil
Резисторы последовательно это полумера
Andrey
И себя. И в итоге может сгореть. Например не советуют включать рации на передачу если не прикручена антенна. Может сгореть выходной каскад.
Roman
получается, что некие хлопцы, которые изобретали велосипед с фазовым определением направления до источника тупо юзали генератор стоячих волн хотя не факт
Andrey
Нет, там другое. Там у тебя считай что две волны.
Andrey
Более того, все эти импедансы также учитываются и просто при передаче сигналов по проводам, особенно если частоты высокие. Коаксиальный кабель например часто делают с волновым сопротивлением 50 ом (бывают 75 и другие).
Roman
что значит согласовать в данном случае?
Pavel

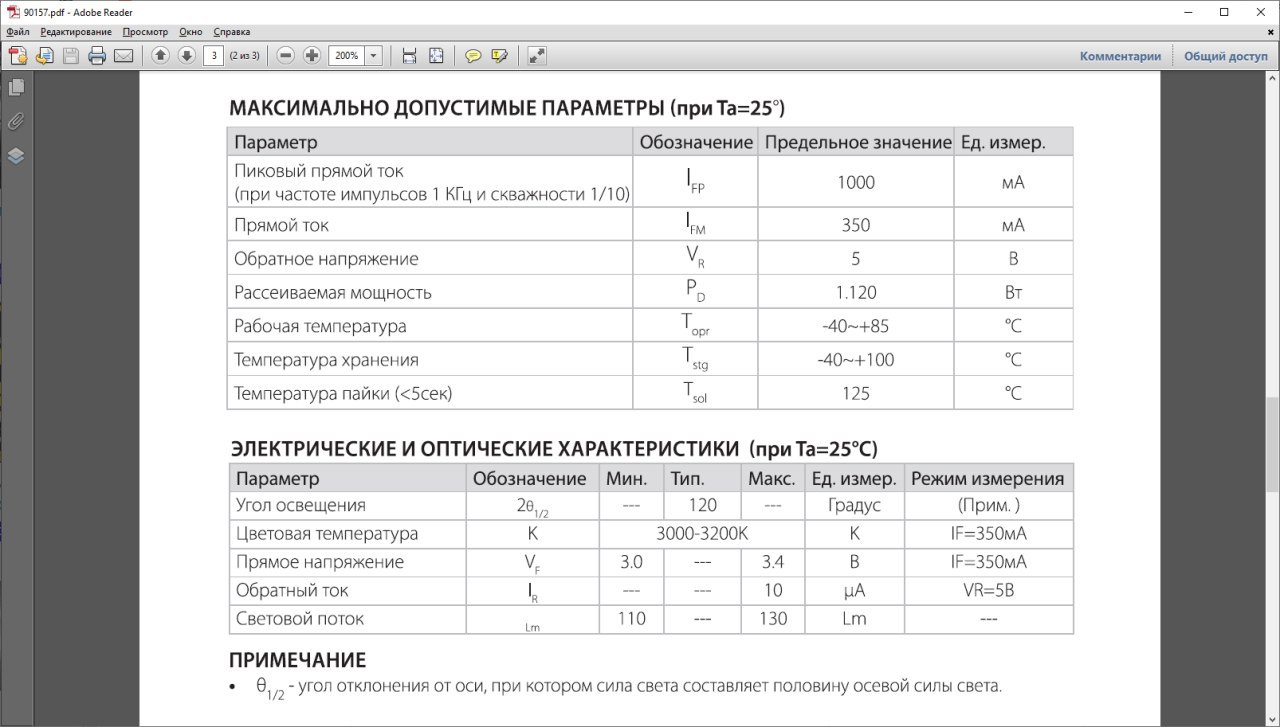

вот хараектиристики диодов
Vasil
Тебя беспокоит, что ток выше?
Pavel
Да почти на 100 ма
Vasil

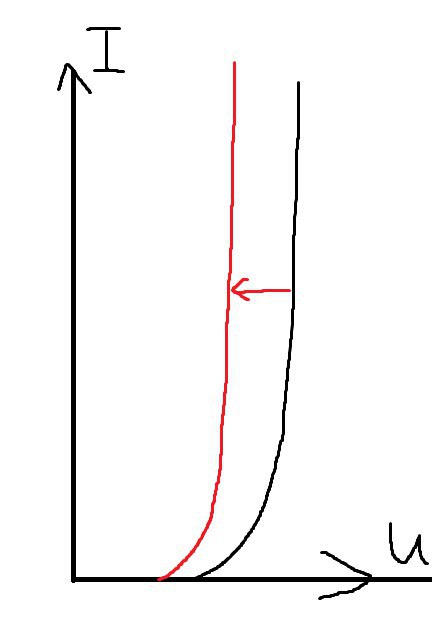

Так-то у нас для светодиодов нужен токовый драйвер, потому что под воздействием температуры падение на них уплывает вплоть до положительной обратной связи по току. Т.е. прогар
Pavel
я уже 2 драйвера купил с PWM они падлы включаются с задержой 2-3 секунды и меня это очень сильно бесит, решил схему такую сотворить
Vasil
Soft-start какой-нибудь. Ну увы.
Pavel
изначально все 21 штука была последовательно на драйвере, с задержкой и очень сильно раздражает можно конечно попробывать в разрез выхода мосфет всунуть и его тупо открывть закрывать, но думаю не поможет, там кондер емкости невьебенной стоит
Vasil
Как-то так
Vasil
А чем мосфет поможет?
Pavel
да тут не чем как я понимаю, из за того что вольтаж там плавающий там драйвер сначала подает мин потом нарастает до тока 350 и это время как раз и занимает 2-4 секунд
Andrey
Ну по сути одна но компонент в ней две. Вот они на небольшом расстоянии от антенны увидели закономерности между соотношениями в этих компонентах. Если я правильно понял.
Roman
дык а как они фазу магнитного поля определили?
Andrey
Не поля а волны.
Pavel

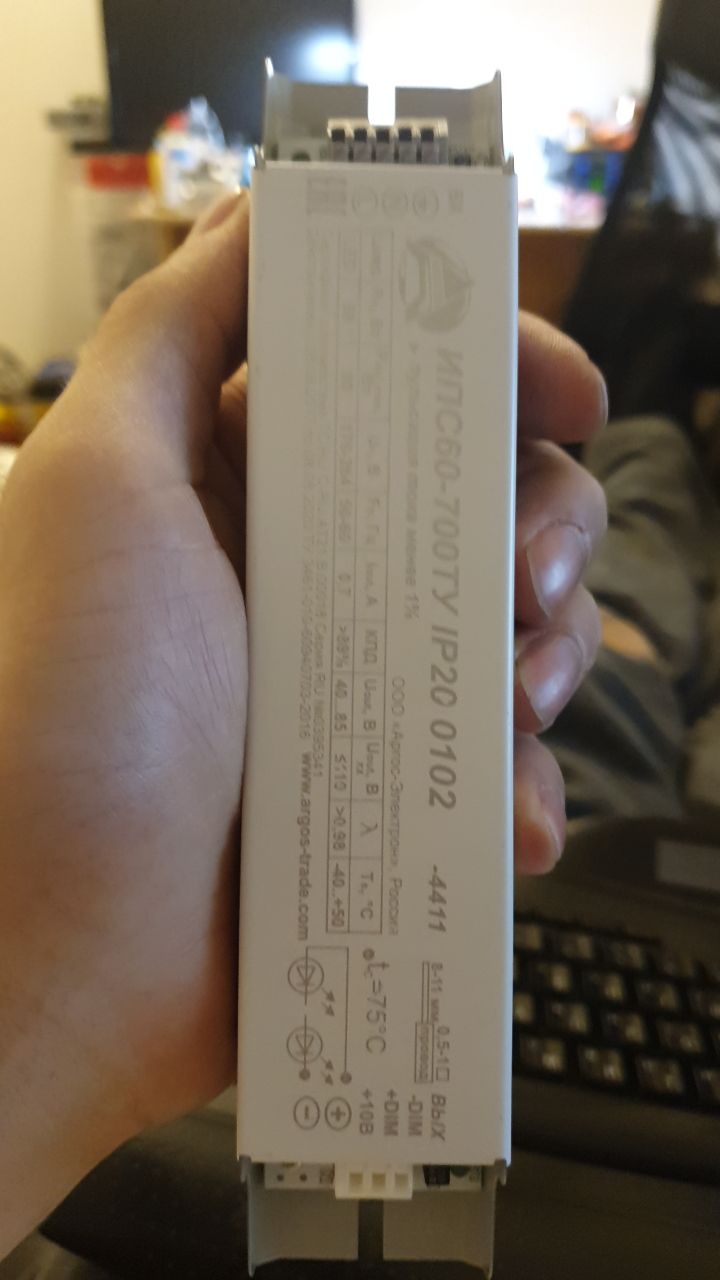

Во. Такой же драйвер на 0.7а в светильники стоит на 350ма
Roman
ну эм, фазу волны определить довольно просто, хочешь сказать меняется амплитуда?
Andrey
Конечно меняется. По гармоническому закону
Roman
я имею в виду то что они там наопределяли - типа от расстояния амплитуда затухает?
Andrey
Нет. Понятно что затухает но они определяют другое.
Andrey
Волна это то что меняется. От максимума к минимуму. Амплитуда и фаза связаны формулой. Так и определили. Математика тут уже.
Vasil
Какая полная схема нагрузки? И 2 секунды с какого момента?
Pavel
с момента подачи питания 220
Andrey
Проблема в том что эм поле штука сложная, поэтому берут разные случаи и для разных случаев придумывают простые формулы)
Vasil
Т.е. хочешь вхолостую крутить бп ради 2 секунд, пока софтстарт пройдёт?
Pavel
я уберу драйвер воткну бп на 24вольта 2.5а (что бы не сильно грелся на полной нагрузке 1,05а), 7*3 последовательно подключен и токо ограничивающий резистор , и буду рулить мосфетом и pwm яркость и включение выкл
Vasil
Колхоз какой-то
Pavel
ну 3 драйвера с pwm регулировкой яркости и все 3 с задержками а нажимая на выкл в комноте ждать 3-4с что бы пройти дальше ну не кайф
