Всем здравствуйте. Пришел iphone 8 plus без признаков жизни. Было выявлено КЗ по PP_VDD_MAIN, при подключении питания от БП на коннектор АКБ - грелась микруха q3350, после ее демонтажа грелась u3300, а после ее демонтажа уже ничего не грелось, но КЗ по цепи осталось, я подпаял проводок к кондёру и подал напрямую питание на линию и выявил пробитый кондёр, удалил его - КЗ ушло. Запаял обратно микрухи. Итак, При подключении кабеля зарядки - берёт 0,43А но зарядку не показывает, если отключить АКБ то потребления нету. Но при этом с кнопки включается, работает, но при подключении зарядки реакции 0. Ну и без батареи потребления тоже нету никакого(u2 без батареи обычно берёт 0.05-0.17А и показывает яблоко), то есть либо u2 дохлая, либо связи с нею нету. Но телефон то включается. Вот и не знаю куда копать.
Комментарии: 35
Anonim
Нужна помощь
Ion
Бед насадки грею феном Под тигрисом все в норме. Средний контак АКБ по SWI в норме. ? И какой-то резистор коллега решал такую проблему. Буду в офисе у схемы постараюсь помочь
Lad
Хорошо, большое спасибо за помощь.
Ion
Ни разу не угрел ничего. Четко снимаю и четко запаиваю
Anonim
Тигрис какое обозначение? Средние контакт падений нету. Жду, спасибо
Ion
То есть на разъем АКБ средний контакт с платы. Пустой OL?. Если да то у разъема есть 2 транзисторов. 3 пин. Они у вас на месте ?
Anonim
Да
Ion

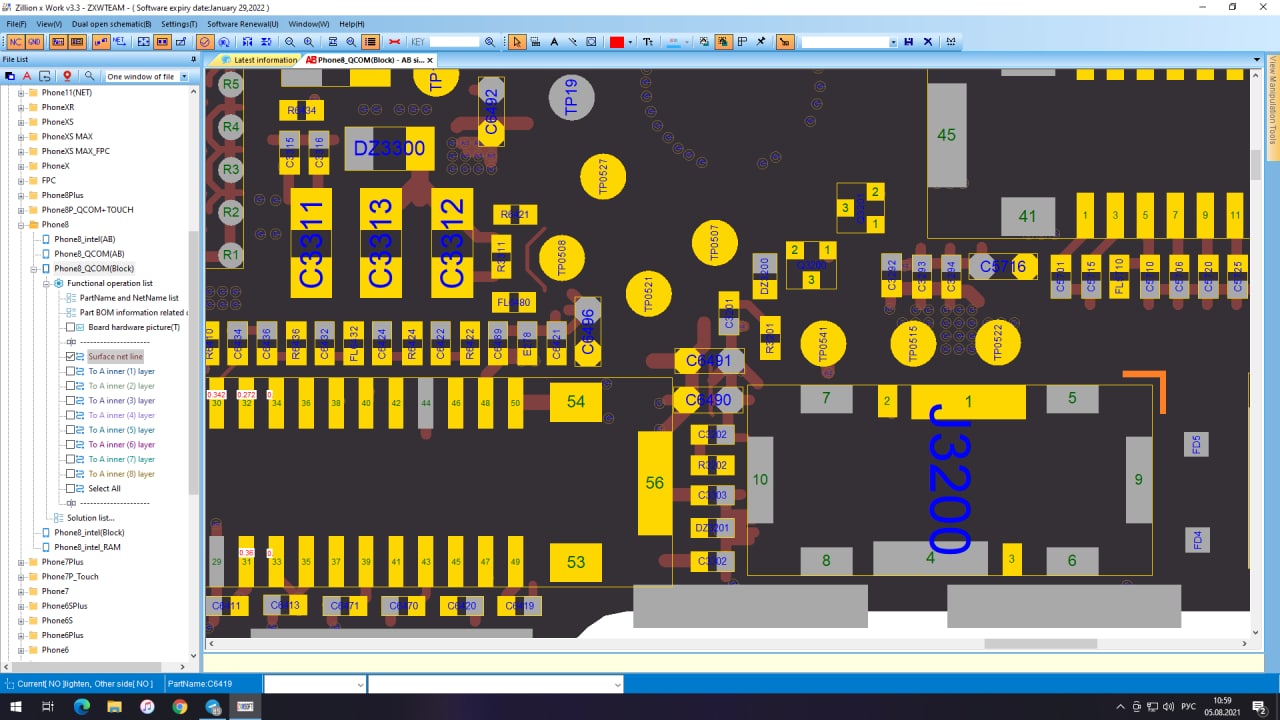

Обозначение Q Q3200 И Q3201. Гляните наних как поживают?
Anonim
Это в режиме ожидания. Батаре я за ночь -47%
Ion
iPhone X. С такой же бедой за ночь 30-35%. В спящем. Только чего не делал. Только чего не менял так и не нашел причину. КП и тигрис не менял. Отдал на тепловизор может так найду утечку. Был водяной. Но только на коннкторов диспле и ИК камере окиси и все.
Anonim
Да на месте вроде. Надо компаунд снять. Сейчас.
Ion
Надёжно припаяны. Или в полу отвале ?
Borisych
всем привет! Вобщем, заменил я u10, но нажатие так и не появилось. Айфон 7 отпечаток работает, нажатие нет. Тело не топилось, не вскрывалось, с виду очень аккуратное. Гомер, усилитель менян, падения все в норме и на плате, и на кнопке...
Nail
Maggie как поживает!?
Borisych
что это за зверь?
Anonim
Ниже кпбб сидит
Borisych
нашел где она. А за что она отвечает не нашел...
Nail
U3602
Borisych
а не 3603?
Nail
Нет
Borisych
заменил. не помогло
Zhor
Банально дисп другой попробуй, включи без верхнего шлейфа
Borisych
делал, не помогло
Anonim
Комп увидит его? Если после удара то скорее нанд надо перекатат
Borisych
нанд причем? хоум не работает
Anonim
Sorry я думал на яблоке весид
Nail
Подкидывали кнопку китайскую? Нажатие проверить
Borisych
нету кнопки...
Mcdimix
Падения на коннекторе кнопки все есть ?
Borisych
да
Mcdimix
Точно воды не могло быть в кнопке ?
Borisych
да
Mcdimix
Проверяй плату все что с кнопкой связанно. Тоже помню гемор у меня такой был
Borisych
и чем закончился?
Ion

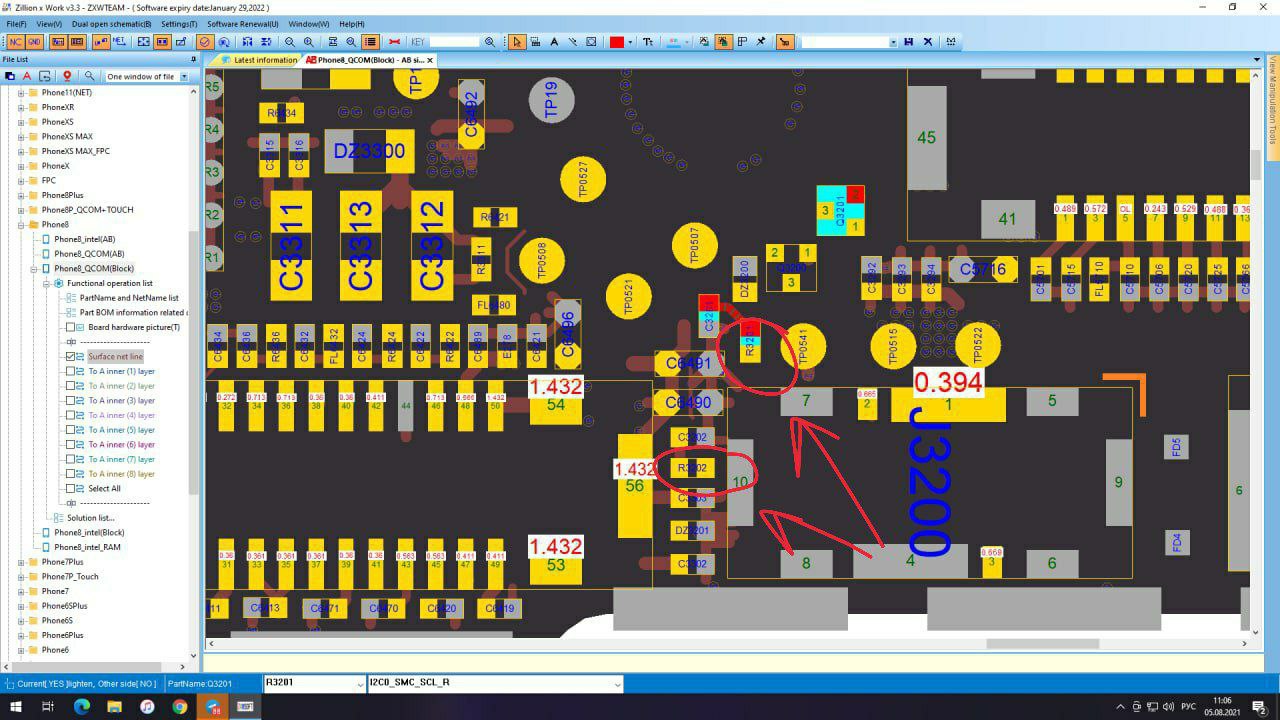

Эти резисторы тоже на месте ?
