ребят знаю я уже всех достал с этими диодами,но вопрос простой а что елси убрать вообще токоограничители и отловить на pwm -> мосфет ток нужный и потом тупо мапить его такой вариант плохой? тоесть что то такое map(value,0,255,0,120) где 120 ток 350ма
Комментарии: 8
Vasil
Тебе нужен шунт токоизмерительный, без него у тебя из-за нелинейности диодов будут дикие броски по току при сравнительно небольших пульсацияъ напряжений. Побереги глаза и диоды.
Pavel
да, это понимаю просто городить 4 таких схемы для 3 цветов как то очень смахивает маразмом, сейчас смотрю драйвер pt4115e вроде компактный может просто 3 такие драйвера воткну, но ток нужно чем то ограничивать
Vasil

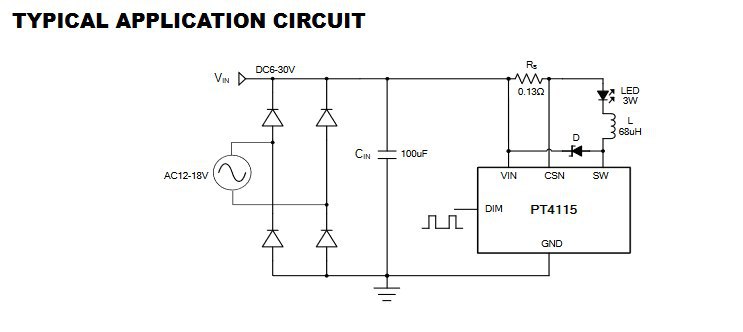

Я такой брал. В схеме контроль тока осуществляется при помощи токового шунта Rs https://people.xiph.org/~xiphmont/thinkpad/PT4115E.pdf
Pavel
Как на DIm pwm нормально пашит, сильно греется? или она не линейная
Vasil
Там внутри операционник смотрит падение напряжения на нём и по нему выходное напряжение меняет, чтобы ток был одинаковый. Импульсник, очевидно. Вон возвратный диод D.
Pavel
ну компактный вариант того что я типа хочу сейчас сотворить, ток что то в мск нету их ни в чипи ни где, китай мин месяц
Vasil
Ну врядли это единственная микруха токового драйвера, но дешёвая да, в дофигище фонариков стоит.
Pavel

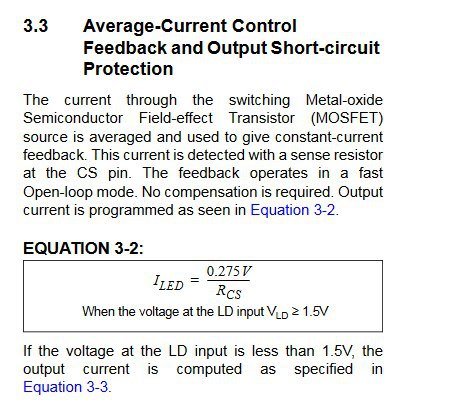

https://www.chipdip.ru/product/hv9961lg-g вот таких у меня есть даже дома 4 шт но я так и не разобрался в просчетах дроселя и резисторов Думаю мож поехать такие купить https://static.chipdip.ru/lib/300/DOC000300607.pdf
