Всем привет решил опять помучить 8 плюс с камерой не рабочей (фронталка работает) Падения на конеекторах в норме ,напруг нету всех кроме 1.8 ,заменил u3700 2 раза все пятаки под ней прозвонил все в норме! Обвязку перетряс, что я упустил ???
Всем привет решил опять помучить 8 плюс с камерой не рабочей (фронталка работает) Падения на конеекторах в норме ,напруг нету всех кроме 1.8 ,заменил u3700 2 раза все пятаки под ней прозвонил все в норме! Обвязку перетряс, что я упустил ???
Комментарии: 51
Ibragim
Разделяющие конденсаторы и падения под u3700
Sergio
Падения под u3700 все в норме отклонений не заметил А где эти разделяющие кондёры?
Ibragim
Смотрите по схеме,от конетора до конденсаторов и от конденсаторов до проца.
Sergio
Ок,я так понял это конденсатор и резистор которые идут на проц они находятся между коннекторами камер
Dmitriy
Они попарно стоят
Ibragim
Верно
Sergio
Если я правильно посмотрел их то на них падения есть
Ibragim
Только со стороны проца
Sergio
Да Другая сторона на коннектор
Ibragim
Да,но там OL
Sergio
Да на стороне коннектор ol
Dmitriy
Значить смотрите какие напруги подымаются во время включения камеры
Sergio
Только 1,8 поднимается
Dmitriy
Значить на кп камер не приходит питание
Sergio
Там vdd_main на u3700 приходит 3.8в Но после u3700 уже не выходит … её я 2 раза менял
Dmitriy
Или мелочь в обрыве или перегреваете. Почему-то же она не включается… либо связи с цп нету либо с основным кп
Sergio
Да вот и я тоже не могу понять что не так мелочь всю прозвонил ,на всех есть падения ни кто не в отвале ,кто то тут писал что драйвер спышки может на работу камеры влиять?
San
Судя по дальнейшему диалогу вы упустили прослушку сигнальных линий. Осцилограф в руки и по отсутствию генерации можно всё понять. На линии будет падение в норме и даже 1.8 подтяжки будет подниматься, а генерации со стороны проца нет. Катайте микрухи хоть миллионы раз, если проц не даёт команду, то вывод очевиден) Новички Вам тут насоветуют, как на разных ремонтных форумах, а толку от этого 0) Включайте логику xD
Sergio
Осциллографа нету ,только мультик (
San
Тогда без ремонта, ведь углубленную диагностику не провести в силу недостатка оборудования. А мультик это уже прошлый век)
Sergio
То есть я правильно понимаю линии могут быть все целые и на них будут падения ,но на одной из линий проца есть просадка которую покажет только осциллограф ?
Dmitriy
Он хоть в личку ответил??)))) не «новичок»))))
Sergio
Не ответил (
Dmitriy

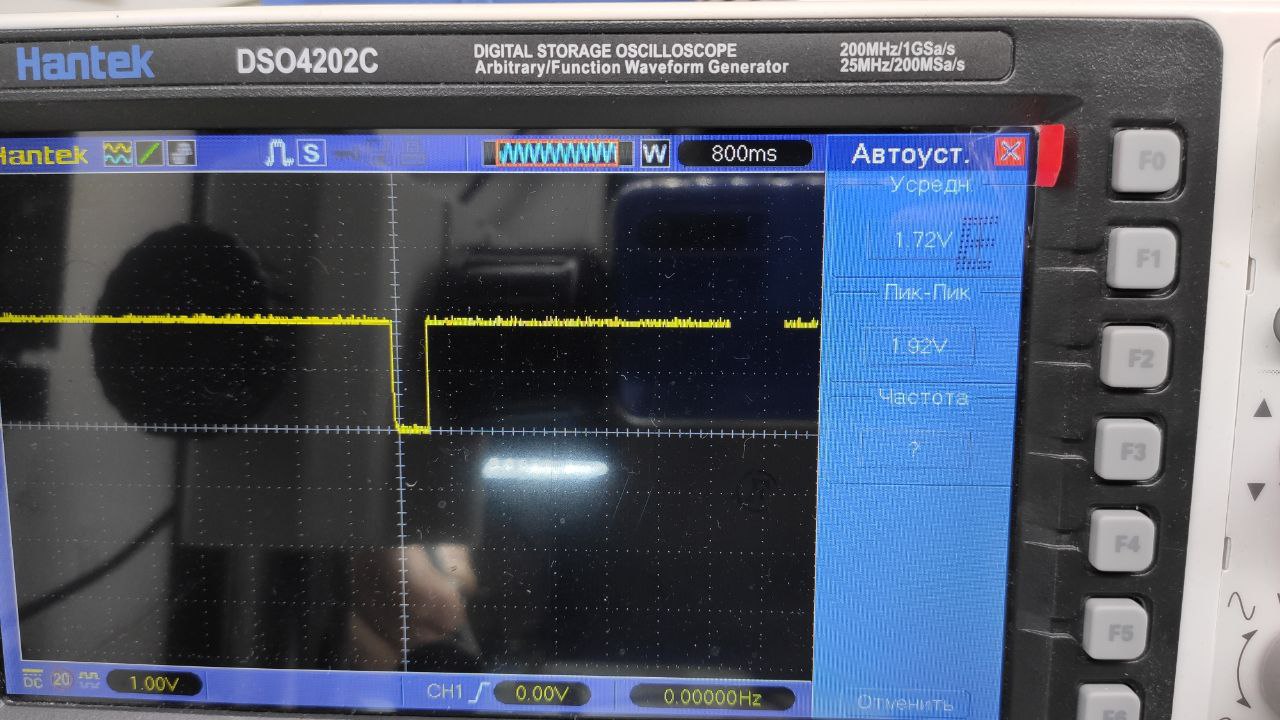

Осциллограф показывает не падение… а импульсы, которые должны быть на линиях. Лини по типу i2c имеют 1,8 Вольта, но там важное не эти вольты, именно «импульсы»… это и есть «общение» проца с данной микросхемой…
Sergio
Х2 камера заработала и фронталка тоже а x1 нет
Repair
Swi - средний контакт акб
Sergio
Да там коннектор печальный ,а про камеры ни чего там нет ?
Repair
Про камеры нет
Sergio
Понял спасибо
Dmitriy
Это после какой манипуляции?
Sergio
Если честно не смогу точно сказать после какой ,мучил его вчера половину дня
Dmitriy
Дело за малым)) найти обрыв по основной камере или подкинуть другую сборку
Sergio
Сборку подкинул ,результата нету ,единственное что я подумал и упустил на коннекторе 1x это часть защелки массы сломана , но другая часть есть и звонится неужели ему массы не хватает ???
Alex

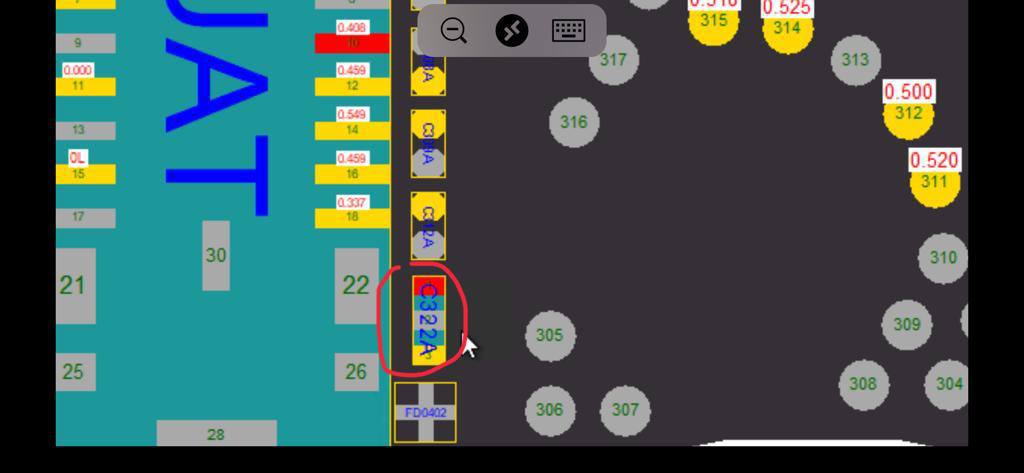

Добрый день ,подскажите пожалуйста iPhone 11 не работает кнопка громкости вверх ,вырван с пятаками С322А что можно сделать ?
Sergio
Гляньте дороги от куда идут и ковырните их
Dmitriy
Та там же масса на корпус звонится… вряд ли дело в ней. А вот сам конектор может и лагает
Sergio
Думаю надо начать с него сегодня ,других идей пока нету ,от 7 plus коннектор не подходит ?а то 8 плюс доноров нету
Dmitriy
Не подходит Там на один пин меньше
Sergio
Ясно печально
Sergio

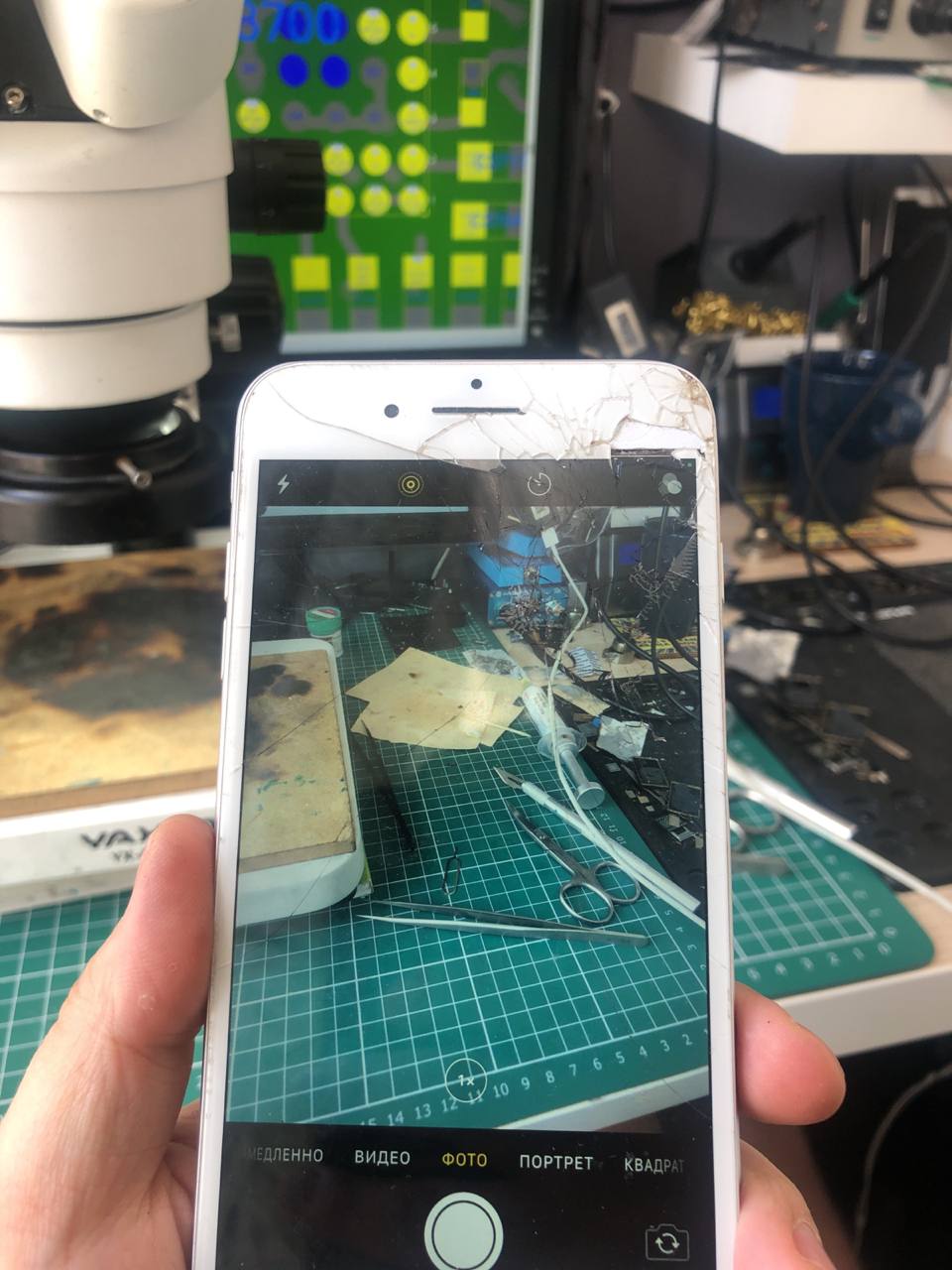

Дело было в коннекторе ,кусок массы под ним был вырват ,Спасибо всем за помощь
Dmitriy
Ну наконец-то))) Можно таки и без осциллографа работать…
Sergio
)точно)обидно что много времени потратил и перекопал микрухи )
San
Конечно. Просто до осцилографа Вы ещё не доросли)
Dmitriy
Та и с тестером та же история. Придержите ваше «уважение» к участникам группы при себе, пожалуйста
San
Верно. Наличие сопротивления и вольтажа на цифровой линии не является гарантом её работоспособности. Например линия i2c3, нижнее плечо начальной шенерации сигнала. Тут не будет запуска гидры и телефон не заведётся) Правильная и качественная диагностика - это 95% ремонта) Жаль, что 98% "мастеров" этого чата не смогут этого понять)
Egor
Падение с донором сравните , бывает что линия идёт под проц а подтяжка к 1.8 в отвале. Падение есть но несколько отличающееся от того что должно быть на самом деле
Sergio

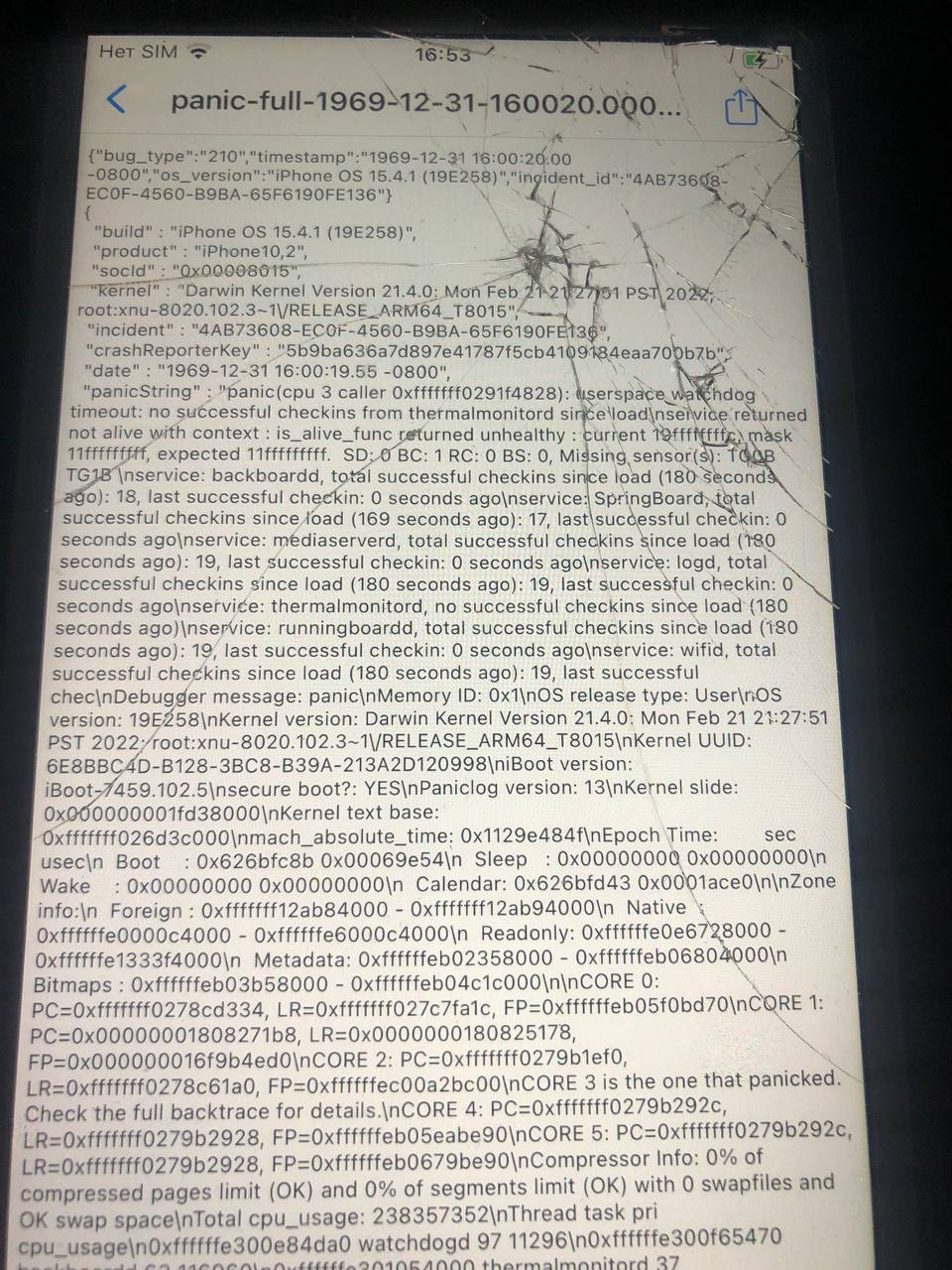

Донора к сожалению рабочего нету ( Ребят а есть кто паник сможет прочитать ?
Nifrid
Panic analyser
Sergio
Пробовал пишет при подключении что немнайдено паников хотя они есть
Repair
Скиньте в группу, прочитаем
