Добрый день. Iphone 11 pro. Пришел в КЗ по первичке. Располовинил, было короткое по pp1v2_s4. Разобрались кодеры повреждённые пока удалены. При подключении к лбп греется КП потребление 0,100 Выпилил. Заменён (важно!) С iphone 11. Имеем по падениям все норм, но телефон идёт в автостарт и циклично перезагружается
Комментарии: 57
Oleg
Автостарт это норма. КП 11 и 11 про как раз автостарт и дают если поменять местами. А вот цикличные перезагрузки не норма)
Vycheslav
Если речь о квалком/Интел то они не тут различаются Ну штош. Дошел до свапа и впринципе все вопросы отпали, ремонт закончен :)
Nikki
Это вы каким феном и на какой температуре и потоке снимали?
Vycheslav
Все нормально 240 низ, 340-350 вверх Это не первый процессор снятый. А сама Плата реф с АлиЭкспресс
Nikki
Понял, земля пухом огрызку А чисто теоретиццки, есть догадки почему такое могло произойти?
Sergey
Флюс активный
Vycheslav

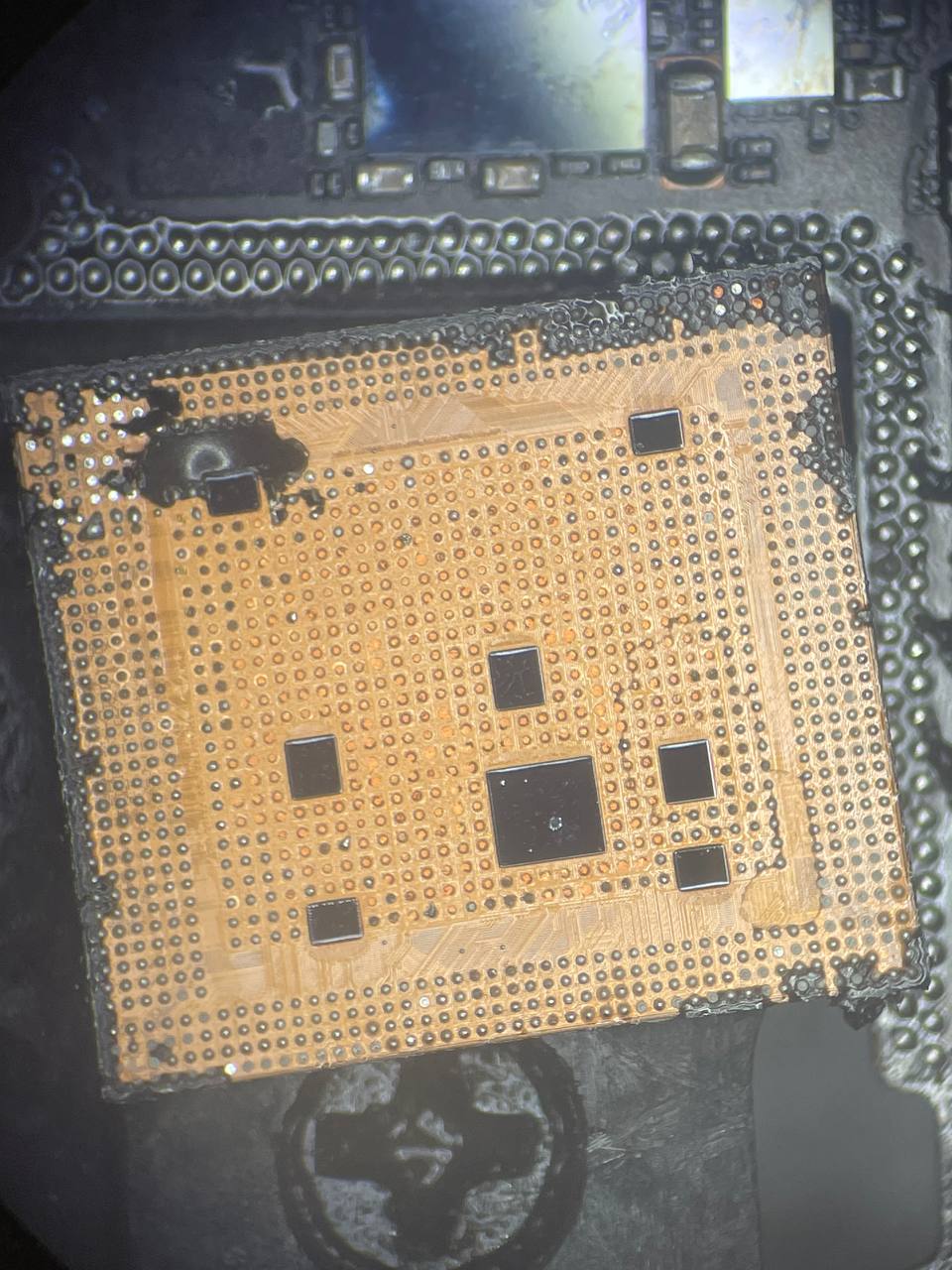

Отбитый, же. Очевидно, так много пятаков невозможно оторвать. Там по рамке впринципе все было видно, но уж очень хотели информацию достать
Ruslan
8+ перезагружается через пару минут. Что может быть
Anonim
Добрый вечер у кого есть солюшка как кидать провод на айфон х Интел чтоб верх запустить ?
Davitto

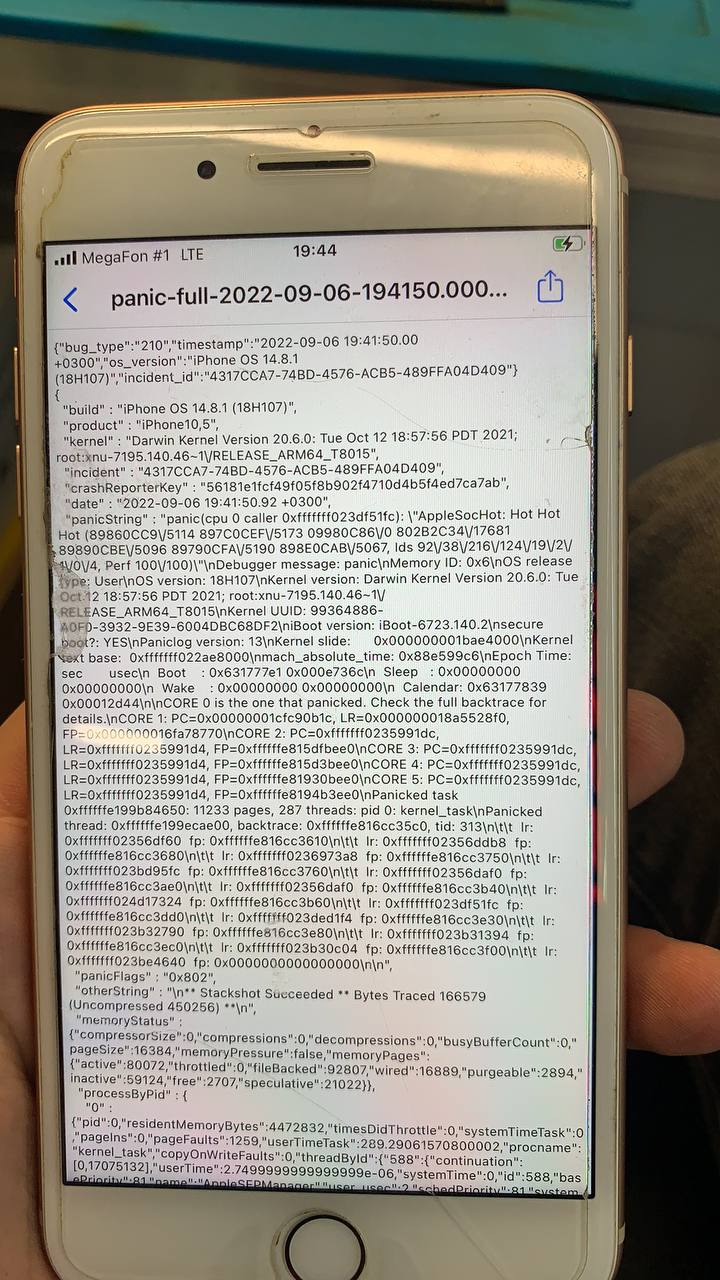

soc hot hot hot в поикс
Andrew
Вы сами недогрели и сняли
Vycheslav
Доказать обратное я не смогу, пусть так. Просто донор лежит с нормальном состоянии, а тут это чудо восстановленное.
Andrew
Даже внешне видно у вас по mipi обрывы, и по нанду, если бы это было он бы вообще не запускался
Ifixer
Точно такой же пациент, а клиент говорит мой телефон не когда не падал
Dmitriy
А выглядит как недогретый…
Ifixer
365 на 45 , я делаю свапы в день больше чем китаец
Dmitriy
А не подскажешь случаем. 12 mini ошибка 4014. Изначально пришёл с редутом на яблоке при прошивке ошибка 4014. Флэшку поменял все так же. Проц отреболил все равно так же. Верхушку поменял все равно 4014. Причём определяется в DFU начинаю шить выходит из DFU доходит в 3utools до 18 процентов и снова в dfu падает. Процу хана? Точнее опере?
Ifixer
Если память нормальная то 90% опера но у меня один раз был момент когда 4014 был из-за обрыва по квадрату между процом и кп
Dmitriy
Был обрыв по квадрату, но как я уже сказал верхушку платы менял. Значит все таки в опере дело. Ее не реально располовинить?
Ifixer

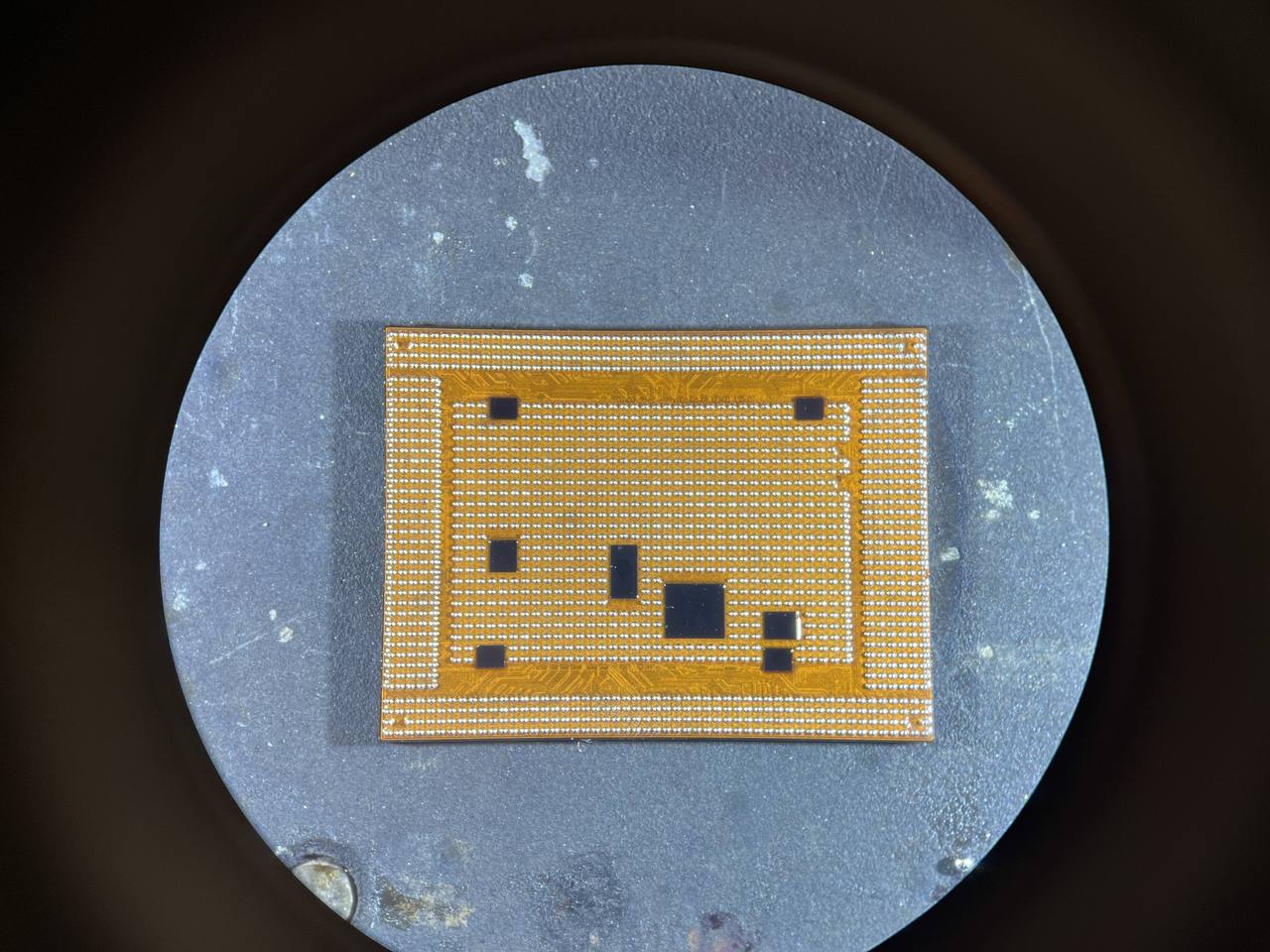

И ещё прозвони сам проц у меня был случае когда 11 про не выходил из ДФУ а причина была маленькая трещина снизу то есть трещину я увидел только когда намазал флюса и грел проц Я ее бор машинкой пилю strong , но есть знакомые которые снимают ножом грея феном Вообще самый сложный процессор для меня это проц А13 именно на айфон 11 не знаю у меня эта проблема но всегда с ним геморрой, правда А15 ещё проц не катал но думаю что с ним сложностей не должно быть
Dmitriy
Ну понял. Трещины нету 100% ведь проц уже 2 раза катал если бы были то увидел бы. Есть отпавшие пятаки с угла 3 массы и 1 пустышка на самом проце. Я так понимаю был глухой удар и опера просто отсохла
Ifixer
Так как вы его катали будет очень сложно поменять озу , тут только методом спила и 1 шанс скорее всего )
Dmitriy
Я думаю что до этого не дойдёт) не имею опыта с оперой. Обычно всегда так все решалось
Ifixer
На днях как раз катал проц на 11 проблема была в том что телефон не видел нфс а вина была обрыв цепи по процом я его поднял все идеально вот только оторвался 1 пятак всего ) а он то i2c1 smc ( могу ошибиться с названием так как работал сегодня весь день ) восстанавливал пятак 2 часа в конце смог его оживить Разные насадки и пилим проц просто там ошибку не прощают
Dmitriy
Согласен рука дернулсь и вся работа ранее в пустую)
Dmitriy
Согласен , у меня тоже что не гемор то 11
Anton

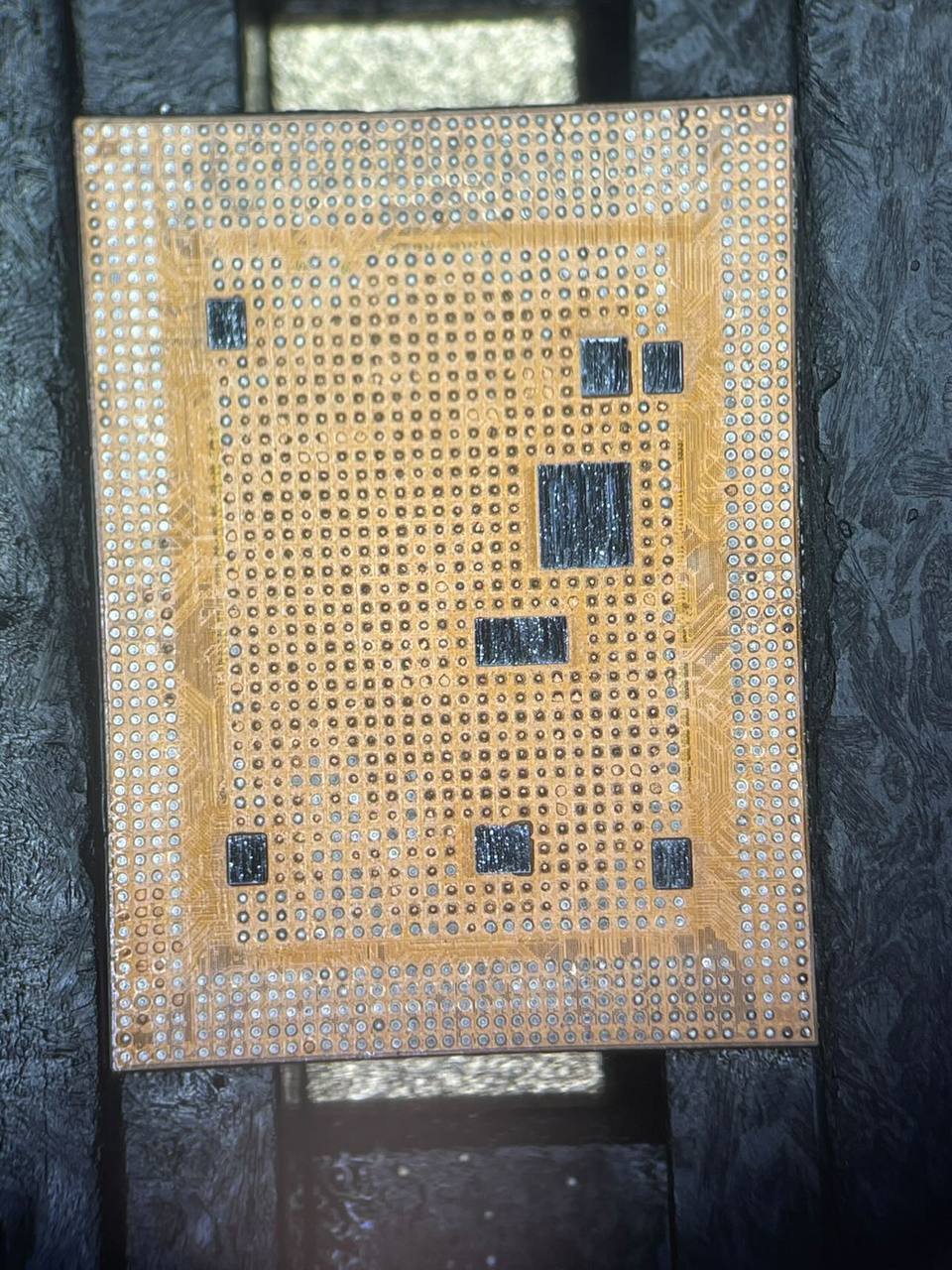

Та же история с А15, все расплавлено, отпаялся как по маслу. Но был удар прям в проц со стороны заднего стекла.
Ibragim

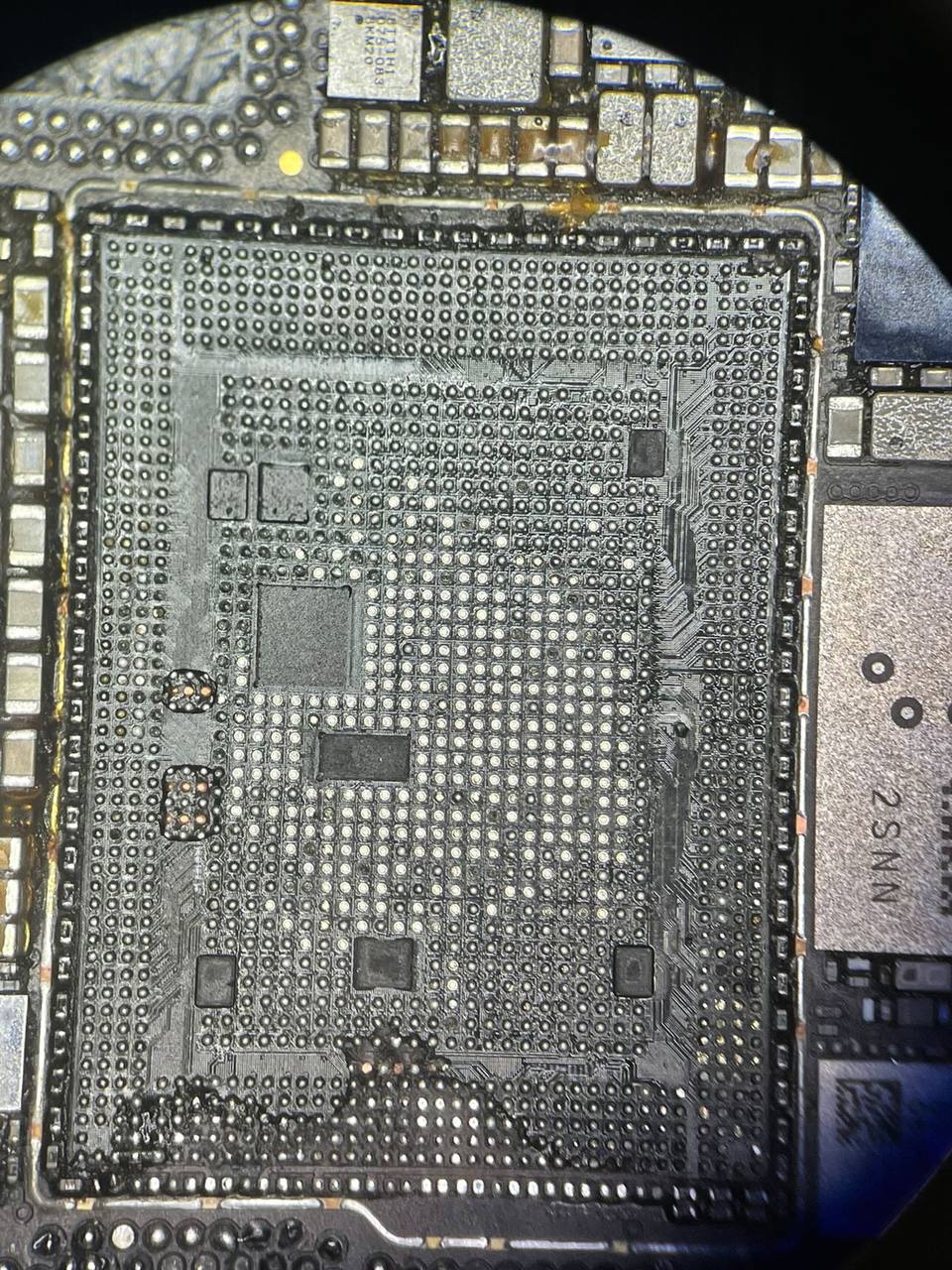

Проц А14 после жёсткого удара,не одного оторванного пятака,а проц треснул.Вообще у меня не разу не было оторванных пятаков на проце.Может я всегда прлцв снимаю без согласия или мне так везет)
Iface
Шарами катаете?
Ibragim
Когда как,но тут паста
Nikki
Как процы так снимаете кстати говоря? Какой фен? Температура? С подогревом?
Ibragim

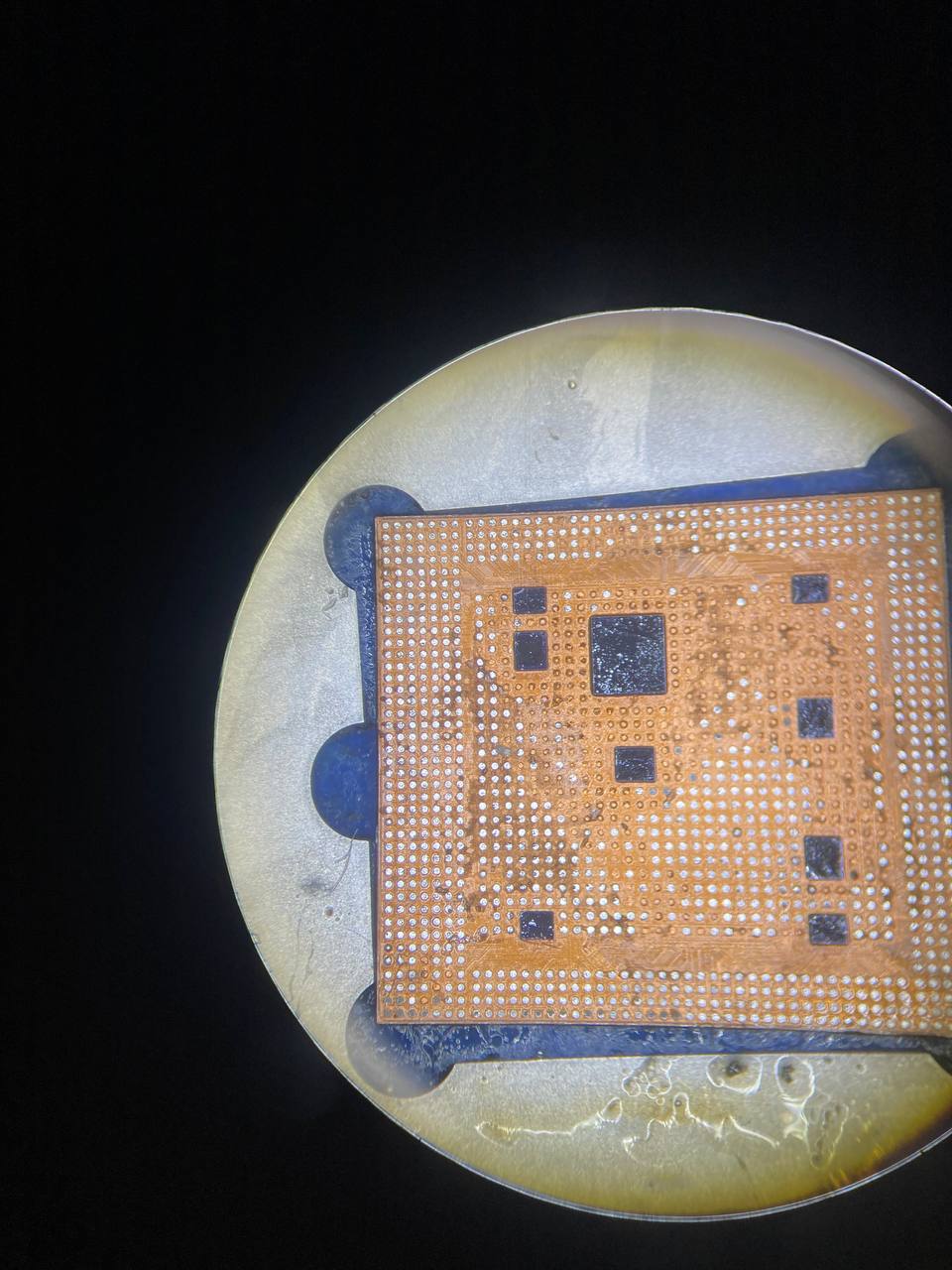

Квик 861 без сопла 290г поток 100,без подогрева
Oleg
Это сколько времени надо что бы на такой температуре дёрнуть проц?
Ibragim
Потренируйтесь на донора +- все процы одинаково снимаются,время не засикал
Iface
Четко
Kopchenko
компаунд мягкий снимается на изи
Repair
A15 вообще снимается как по маслу
Vycheslav
Ну как я понял, плохо греем, хотя куда больше не понимаю
Ifixer
Чтобы его так снять то есть сорвать его нужно отодрать на температуре 250 градусов ) а тут он поднялся как нож скользит по маслу , если внимательно посмотреть то прямо рядом пятаками которые в обрыве все пятаки отпаяны нормально то есть не отодраны )
Tesla-02

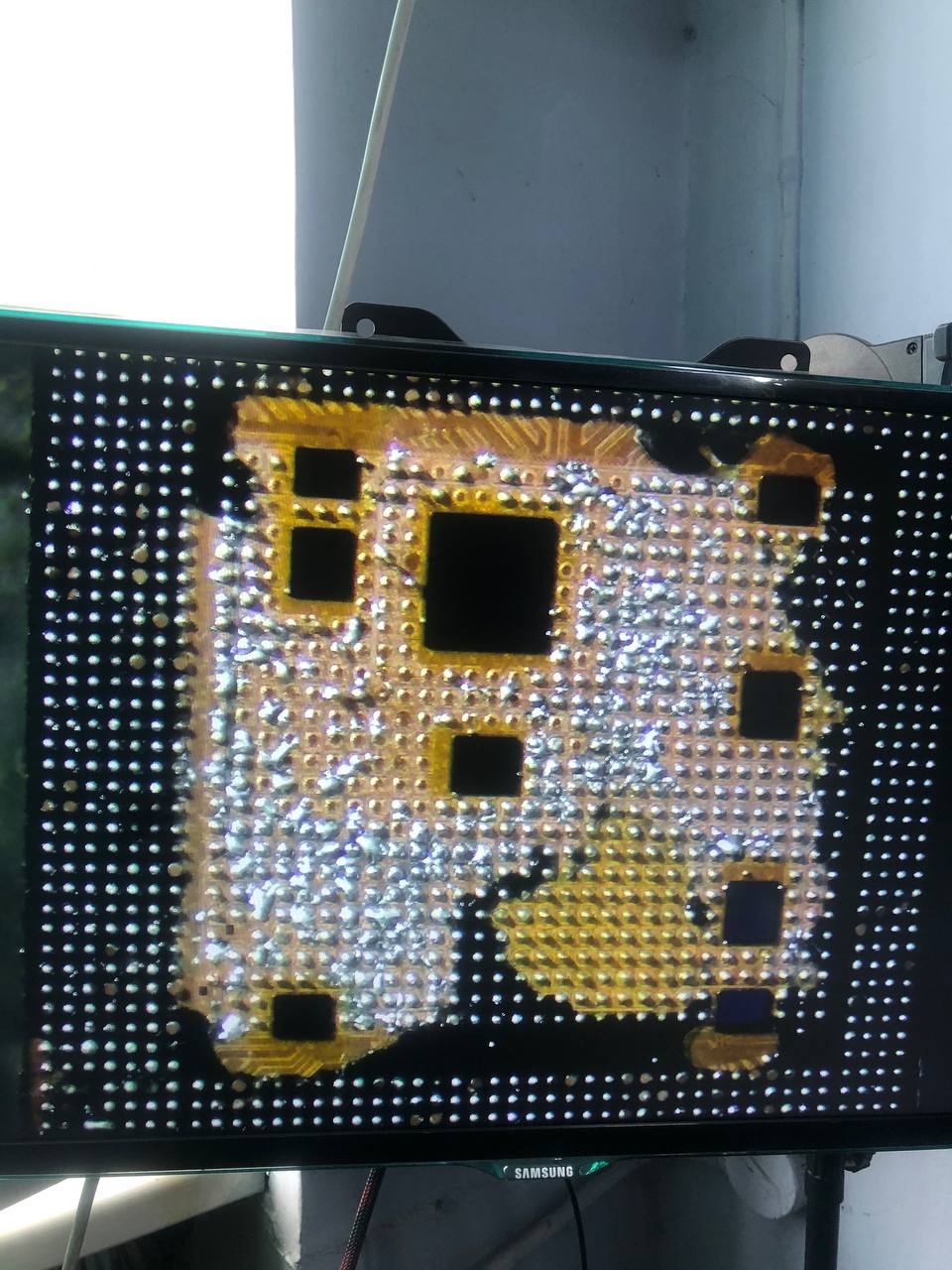

Недели две назад 11Pro с сервиса приносили. Катали половинки и угрели проц, хорошо так угрели. Начал поднимать проц и такая же история была. Проц как по маслу поднялся, но в середине лак с пятаками на плате остался. Недогреть я не мог, перегреть тоже. Я думаю, что всё таки при перегреве проца, лак от проца отходит. Типа горячего пузыря образуется под процессором. Других соображений нет. Я тоже часто процы перекидываю, такое ни раз видел именно у перегретых процов.
Repair
Ну тут интересно как надо катать половины чтобы проц угреть
Tesla-02
735434
Tesla-02
Скорее не половины катают, а после того как располовинили, микросхемы меняют, тогда и перегревают. Может плату плохо фиксируют при этом, на изгиб плата, дают побольше жару и кирдык
Oleg
Всем привет , подскажите пожалуйста IPhone 7 , умерла флешка , нужно вытащить серийник и мак адреса, с прогеров только P13 и IBox. С помощью этого отчета получиться вытащить всё, для активации телефона?
Davitto
p13 же умеет вытащить их))
Oleg
Так вроде как умеет флешки с 8ки и выше
Davitto
не обратил внимаю что у вас 7ка но если не ошибаюсь все равно можно через пурпл сделать
Oleg
Пробывал, не получается, пишет что эта модель не поддерживается(
Davitto
понятно
Meliorlabs
P7 купи или p7pro
Evgeniy
от удара точно такая же фигня бывает, пятаки и лак на компоте остаются
Anonim
Не правда. Не вы одни на это напоролись. Если заметили вовремя прогрева щелчок должен был быть. Там пустоты компаунда с флюсом. Расширение флюса происходит быстрее сплава и от давления образуются обрывы. Типо не догрел и потянул. А по факту от давления образовались обрывы.
Evgeniy
Нестандартный вопрос, как айфон 7 плюс загнать в бутлуп на яблоке мычкой? Чтоб потом можно было без паяльника и микроскопа потом порвать мычку и пользоваться телефоном? В идеале на разъеме хоум/3d тач. Пробовал некоторые линии i2c на землю кидать, но он все равно включается. Знаю что такой дефект при неисправной кнопке бывает. (Нужно для прохождения границы)
Vycheslav
хорошо, тогда вопрос как к более опытным людям, как согласовывать такие моменты? заочно на смерть готовить, что бы е было вопросов?
