Ну смотри. У меня мужичок приехал. Иногда не реагирует на газ. Из ошибок только педаль тормоза и то старая. Под вопросом. АЦП заслонки смотри какое. Отпущенная педаль 0.449 + 2.845 = 3.2 вольта Нажатая педаль 2.824+0.472=3.2 вольта
Ну смотри. У меня мужичок приехал. Иногда не реагирует на газ. Из ошибок только педаль тормоза и то старая. Под вопросом. АЦП заслонки смотри какое. Отпущенная педаль 0.449 + 2.845 = 3.2 вольта Нажатая педаль 2.824+0.472=3.2 вольта
Комментарии: 50
Dmitriy
Странно . Должна быть ошибка по рассогласованию дорожек дросселя
Technomania
По педали все верно, разница в 2 раза, без соточек. А по положению дросселя? Почему 3.2 то? Нет ошибки такой странно да
Dmitriy
Ща попробую глянуть заводской мануал Концевик педали тормоза под замену!
Technomania

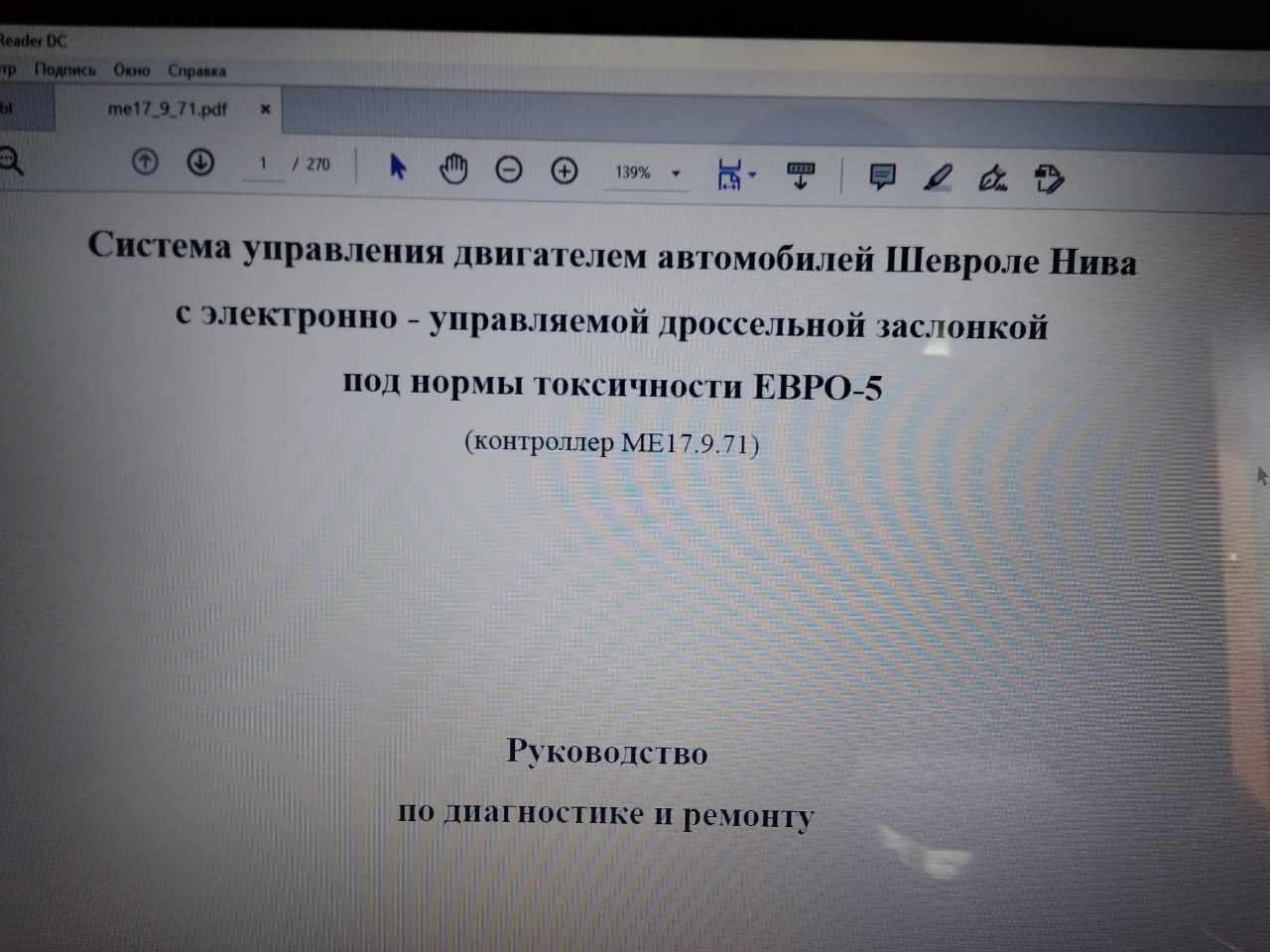

https://www.niva-faq.msk.ru/tehnika/injector/me19_9_71.pdf Кнопку то да. Но она может разве до нуля мотор гасить?
Dmitriy
Нет. До нуля не должно
Technomania
Ну то на словах, я проблемы не вижу. Приехала, бодрячком. Но иногда тупит на подъем не заехать говорит и все ДПДЗ представляет собой резистор потенциометрического типа, на один из выводов которого подается опорное напряжение (5 В) с контроллера, а на второй "масса" с контроллера. С вывода, соединенного с подвижным контактом потенциометра, подается выходной сигнал отакое а как?
Viktor

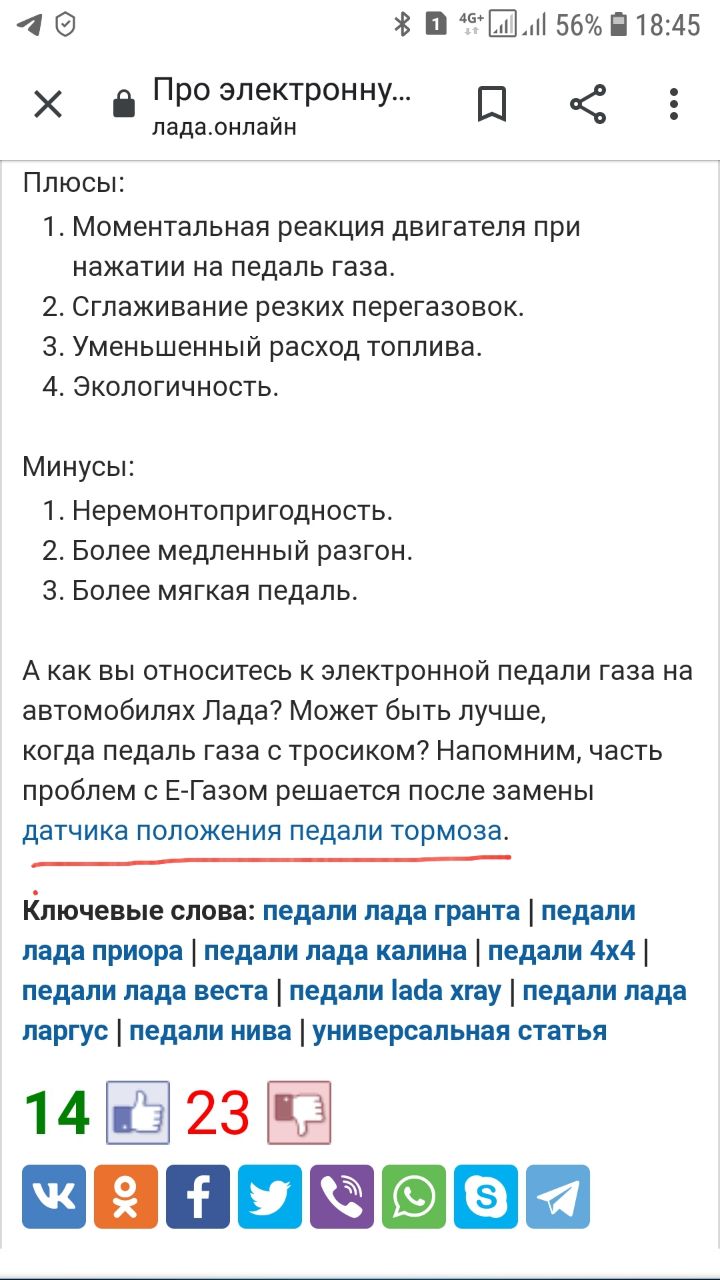

просто ЛЮБОПЫТНО ... чего это вы в ЭДроссель полезли ... ошибка была по концевому ВЫКЛЮЧАТЕЛЮ педали тормоза ... часто ПРИОРЫ с Bosch 17.9.7 ... приезжают с ТАКОЙ проблемой ... или лампы СТОПОВ сгорают или концевик сломался ... и авто иногда , НЕ РЕАГИРУЕТ на педаль акселератора ...
Technomania
Такие же показатели по дросселю с новым ЭБУ Педаль наглухо отрубает газульку? Кнопка то ясно. По ДПДЗ непонятка. Просто в текщуие зашел глянуть, нет ли глюков по дорожкам педали и дросселя. Должно быть +5 вольт в сумме с 2 дорожек, а у меня около 3. Почему?
Dmitriy
А мультиком с двух сигнальных пинов фишки эл.дросселя не мерил напругу? Совпадает ли с показаниями сканера? Опорку ищи. Должно быть 5 вольт!
Viktor
ТРИ С КОПЕЙКАМИ , должно быть...
Technomania
А почему 3+? Написано 5 же?
Viktor
Dmitriy
путаница АвтоВАЗ даже инструкцию с косяками делает Хорошо, что есть люди с опытом
Technomania
Да
Viktor
Technomania

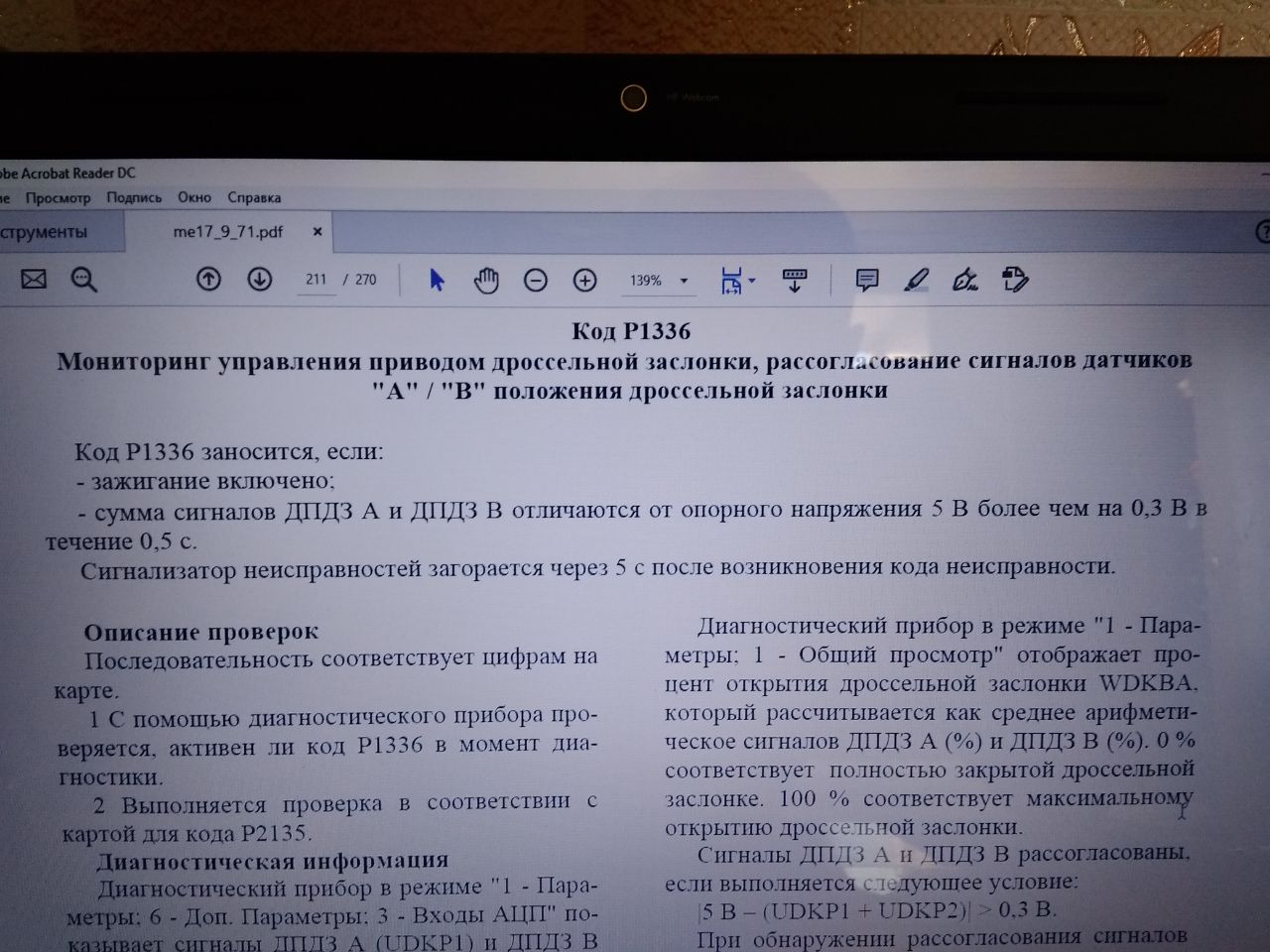

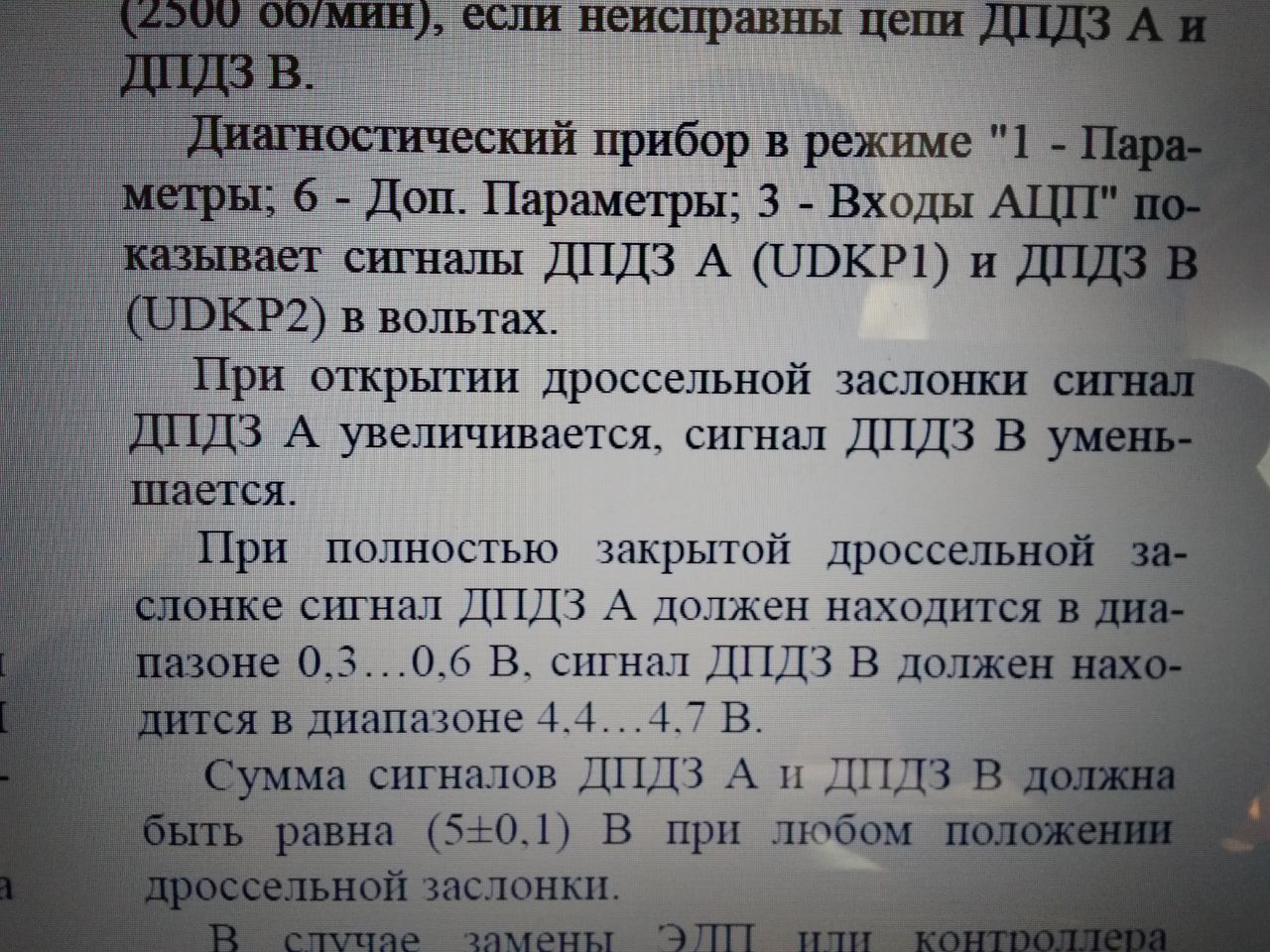

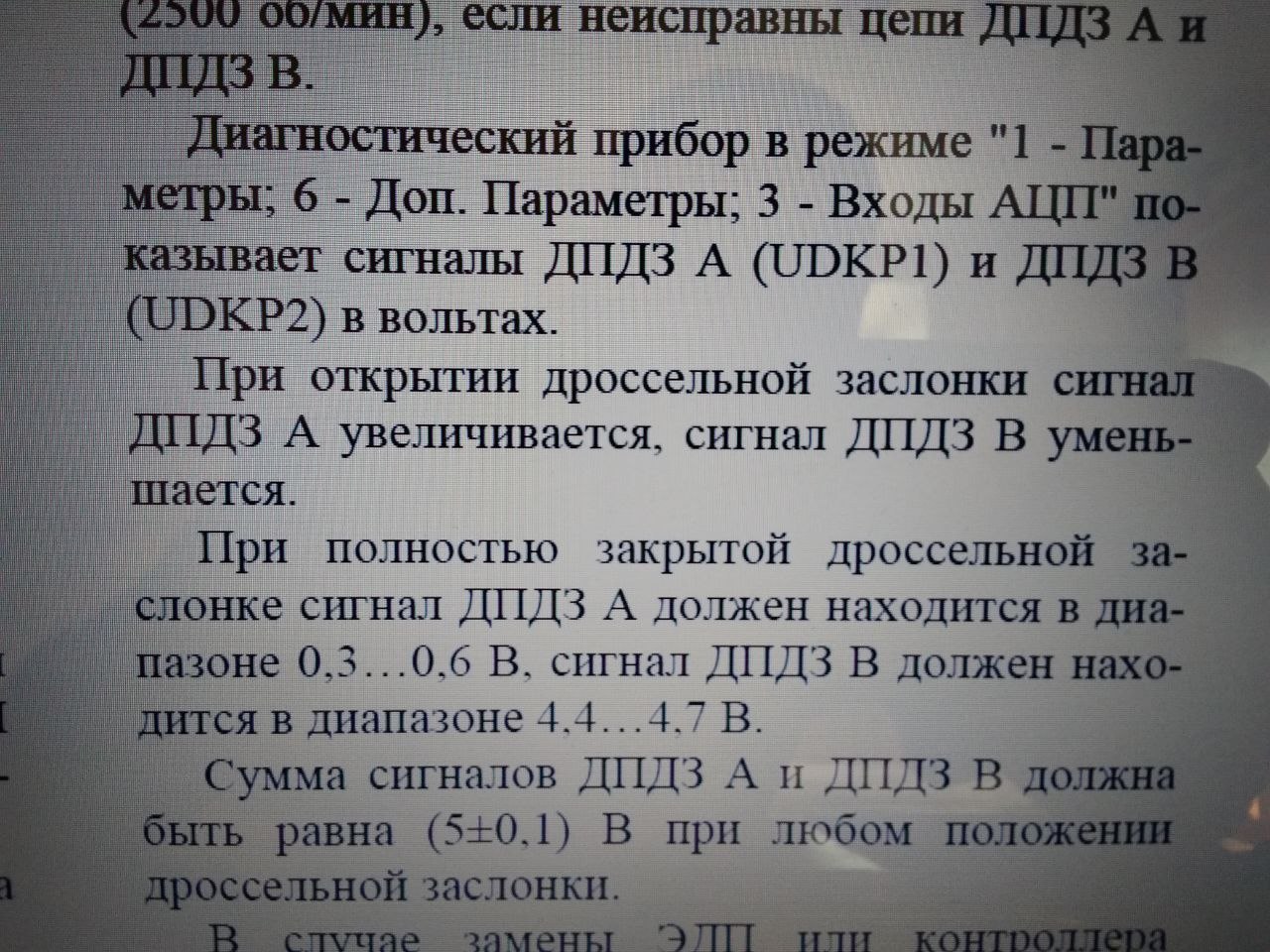

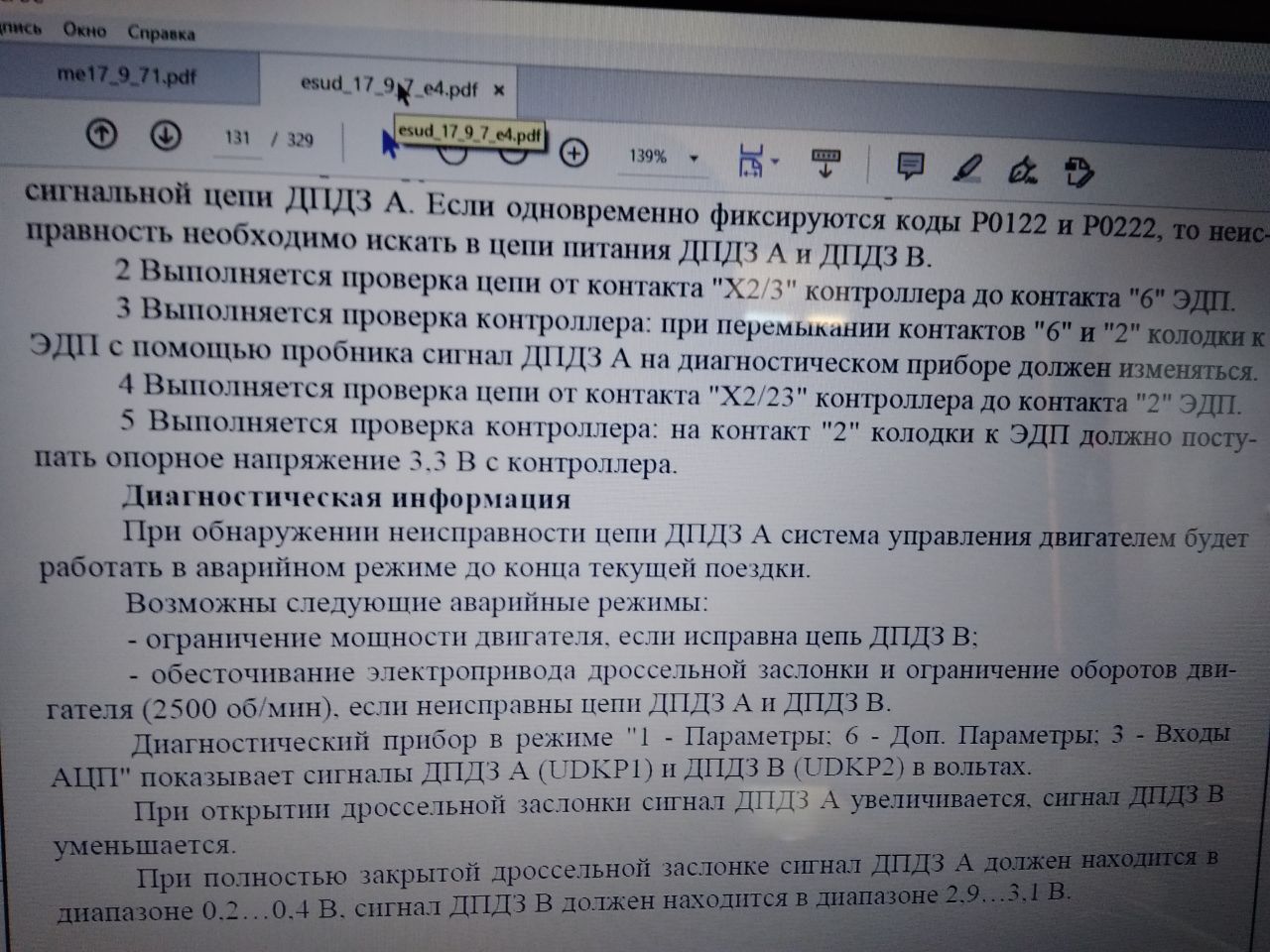

ЭТО то понятно. Я не понял, почему в мануале к этому блоку написано "сумма напряжения обеих дорожек = 5 вольт" А по факту с другим ЭБУ и другим дросселем одна петрушка = порядка 3 вольт Думаешь в инструкции опечатка?
Viktor
думаю , что я ОШИБСЯ ...
Technomania
Как-то так ошибся, а на ДПДЗ действительно 3.2 вольта?))) Я опыту доверяю не меньше инструкций. Тем не менее интересно.
Viktor
Dmitriy

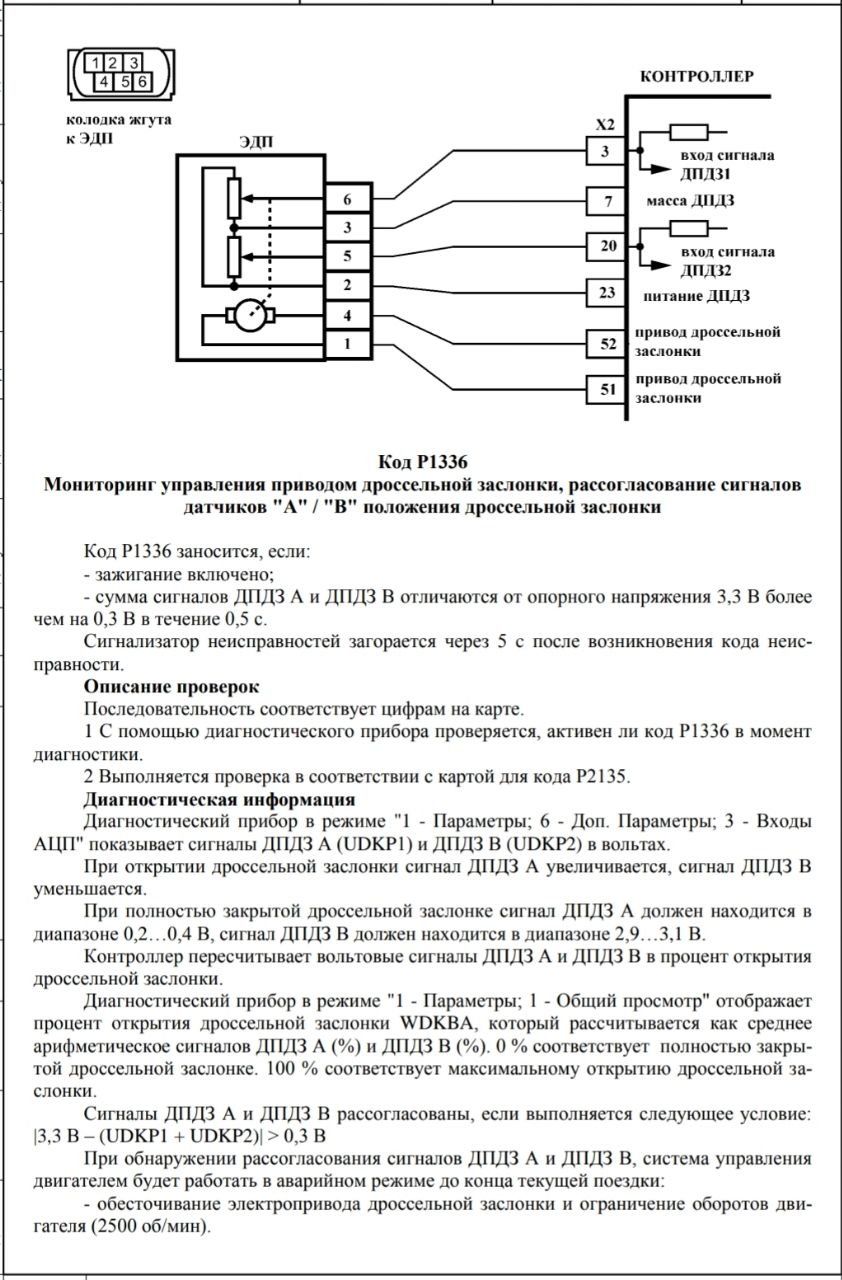

Это получается то же самое, но для контроллеров, у которых процессоры раздоют опорное напряжение равное 3.3 вольта, а не 5 вольт. Интересно, откуда это руководство? Для какого ЭБУ?
Viktor
Bosch 17.9.7
Dmitriy
Обратите внимание, что в этом руководстве речь идёт об опорном напряжении равным в 5 вольт, а в вашем говорится об опорном в 3.3 вольта) Такой вот нюанс
Viktor
не путайте ОПОРНОЕ и разницу ...
Dmitriy

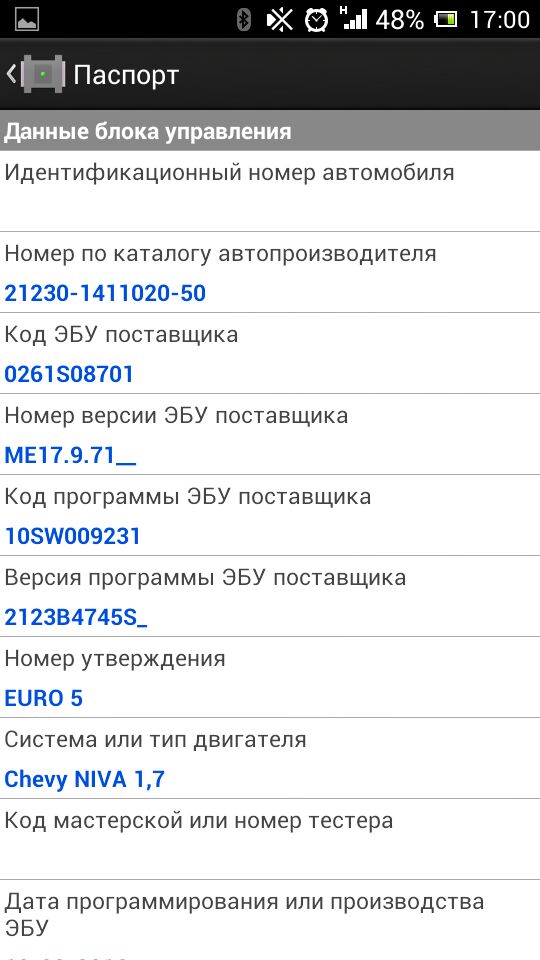

Не путаю Первое фото ЭБУ 17.9.7 Второе - 17.9.71 Для первого опорка 3.3 вольта Для второго 5 вольт
Ravil
Всё правильно тут, там трикор у него питание 3.3в и на дросселе питание 3.3 одна дорожка на убывание напряжения, вторая на нарастание в сумме 3.3в
Technomania
т.е. в сумме 3.3. нормально? В почему в инструкции 5? немного иной блок или ошибка?
Vladstavr
Равиль, они спят уже..
Technomania
кто?
Vladstavr
Никогда не читай инструкций от другой машины Я думал ты на рыжей...
Technomania

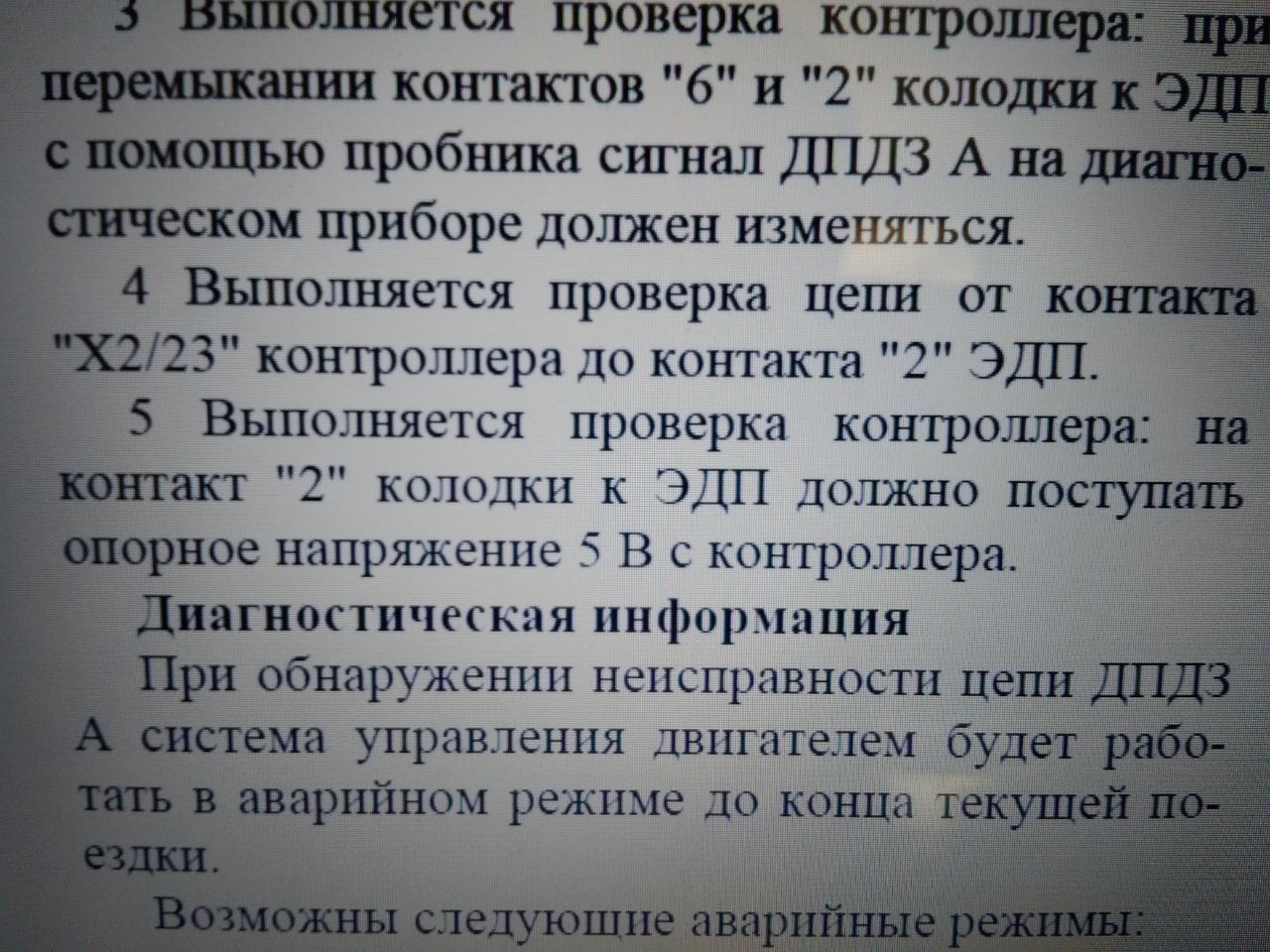

так то вроде блок такой же. 17.9.7 Однако... При этом питание на ДПДЗ+5 приходит
Ravil
Может и приходит 5в питание ЭБУ знает только 3.3 именно с дросселя у них так и есть! Тоже в первые разы удивлялся!
Technomania
Удивительные переделки так сказать.
Ravil
Потому что инструкция не адекватная, tricor 1762-66 3.3в питание чтобы логические уравни не менять сделали питание 3.3в на дросселе! И у 17.9.71 то же самое!
Technomania
ничччо не понял. У меня масса и +5 вольт питания А вот сумма дорожек уже 3.2-3.3 ли
Vladstavr
Андрей, ты просто слишком много думаешь....
Technomania
Ну мне интересно стало! Обычно 5 вольт сумма дорожек. Я то кнопку поменял, адаптации скинул и отправил. НО мысль есть ( о том как ЭБУ селектора из X204 буду завтра выковыривать))))
Ravil
Согласен но в 17.9.7 и 71 вот такая шняга!
Vladstavr
Хрена лысого. Мир непостоянен.
Ravil
чудо техника
Dmitriy
Неужели разобрались?) брависсимо! Теперь на будущее вынесем такой вывод - если сумма сигналов обоих дорожек дросселя 3.3 вольта, всё, не лезем туда, это тоже нормально, а инструкцию в топку!
Ravil
Скорее всего в дросселе делитель, просто берется с делителя питание 3.3в
