Всем привет, подскажите пожалуйста, вот у меня лампа на светодиодах,...

Всем привет, подскажите пожалуйста, вот у меня лампа на светодиодах, которая управляется от ESP-32. Напряжение от аккумуляторов составляет 16,8 вольт, где через понижайку снижаю до 12 вольт. Ток в цепи составляет примерно около 3х ампер, потому что светодиоды достаточно мощные. Вот у меня и у моего друга возник вопрос по поводу того, что стоит ли ставить схему понижения по току на ESP32 или просто можно будет поставить стабилизатор напряжения до пяти вольт и не ставить стабилизатор с понижением по току, причем ток в цепи после стабилизатора по сути должен остаться тем же (примерно около 3х ампер)?

Комментарии: 100

Pavel
- 13.02 2020 09:39:18
вчитал и не понял а стабилизатор и понижайка что по разному прицнипу работают им один фиг от 16,8 снижать и диоды от какого напряжения питаются
- Astar

  13.02 2020 09:40:10
  понижайка работает на микросхеме XL4015? А ток регулируется через операционный усилитель микросхема LM358 и транзистор. Диоды 12в
  - Pavel

    13.02 2020 09:40:40
    XL4015 линейная грется будет
    - Vasil

      13.02 2020 09:40:42
      Ну есп явно по напряжению стабилизацию хочет, а диоды лентой с балластом или просто?
      - Astar

        13.02 2020 09:41:45

        А насчет тока? Можно ли будет оставлять ток около 3х ампер. Напряжение тока мы понизим до 5вольт

        Vasil

        13.02 2020 09:43:04

        Это так не работает У тебя при определённом напряжении будет определённый ток на диодах. Чтобы этот ток поддерживать, токовый стабилизатор регулирует напряжение.
    - Astar

      13.02 2020 09:43:18
      вчера подключили на лаболаторнике 5 вольт выставили и 5 ампер по току. Сгорело все
      - Vasil

        13.02 2020 09:44:12

        Молодцы
      - Pavel

        13.02 2020 09:44:15

        а вопрос есп ты как запитал

        Astar

        13.02 2020 09:45:36

        напрямую от лаболаторника

        Pavel

        13.02 2020 09:45:59

        ноги какие есп кушает 3.3 максимум для этого в ней стоит ams
      - Astar

        13.02 2020 09:44:25

        всм сгорела есп без нагрузки

        Vasil

        13.02 2020 09:45:11

        У есп сколько напряжение питания? 3.3?

        Astar

        13.02 2020 09:46:05

        5В-до 12В по даташит, на 12 В греется жестко

        Vasil

        13.02 2020 09:46:27

        Сама микруха?) Или плата через линейник?

        Astar

        13.02 2020 09:51:47

        нет, контроллер именно в сборе Vin и GND плата 1. Снижаем напругу с 16В до 12В что бы запитать ленту 2. При этом ток в цепи около 3 Ампер 3. Снижаем напряжжение для ESP до 5 вольт через стабилизатор 7805 (просто микросхема) Вопрос: нужно ли снижать ток что бы не спалить стабилизатор или ESP. Или большой ток туда не пойдет, так как ESP сама является потребителем с низким током потребления?

        Vasil

        13.02 2020 09:58:47

        Схема подключения

        Pavel

        13.02 2020 10:28:16

        а причем сила тока и esp сколько нужно столько и возмет, или я что то не понимаю

        Roman

        13.02 2020 10:29:32

        звучат фразы лента, лабораторнвй бп, и стабилизатор. и есп. это все как бы это все собрать, чтобы не сгорело нахера там вообще блок питания на 16 вольт

        Pavel

        13.02 2020 10:29:58

        ну может другого нету

        Roman

        13.02 2020 10:30:14

        поставили сразу 12 и все проблемы индейцев

        Roman

        13.02 2020 10:32:05

        берете бп на 12 вольт. стаб для есп берет сколько надо тока и стабит в 5 или сколько там вольт. лента питается от 12. все

        Vasil

        13.02 2020 10:33:40

        5 для vin, 3.3 отдельным выводом.

        Roman

        13.02 2020 10:34:03

        нафига там 3.3?

        Vasil

        13.02 2020 10:34:17

        Крестьянам нужно есть, милорд

        Roman

        13.02 2020 10:36:26

        ничо не пончл на плате нет стабилизатора? или это тот болезный, который спалил к хуям в трех местах нодемцу?

        Pavel

        13.02 2020 10:37:51

        есть он там ams111 который к чертям пробивает

        Vasil

        13.02 2020 10:37:55

        Есть, тогда vin и 5в на вход.

        Pavel

        13.02 2020 10:38:03

        и потом большой барабум

        Vasil

        13.02 2020 10:38:07

        А от 12 ему плохеет, сидимо

        Roman

        13.02 2020 10:38:53

        уменя ams1117-5.0 от 12 норм, че за говно там

        Pavel

        13.02 2020 10:38:55

        ams сколько не видел или бабахуют или ведут себя нормально до 5-6 вольт я про 3.3

        Vasil

        13.02 2020 10:39:12

        Токи

        Roman

        13.02 2020 10:40:04

        и чо токи, он там чо, через амску ленту питает? это пиздец

        Pavel

        13.02 2020 10:40:10

        у меня на нем был ток 1 мк и падла в один прекрасный день амску пробило, дальше все просто кз мк взыв амс и перепайка всего

        Vasil

        13.02 2020 10:40:11

        А кто знает, сколько он там заряжает в итоге

        Roman

        13.02 2020 10:40:25

        амска больше 200ма не тянет

        Pavel

        13.02 2020 10:40:44

        нахуй она нужна в душе не понимаю

        Roman

        13.02 2020 10:41:11

        а судя по - там явно больше лента же

        Pavel

        13.02 2020 10:41:39

        вы читайте что он писал какая амс на ленте или только строчить на клаве можите

        Roman

        13.02 2020 10:42:17

        короче, пускай выкидывает этот окирпиченный кусок говна и пускай так больше не делает можим можим кров из глас

        Vasil

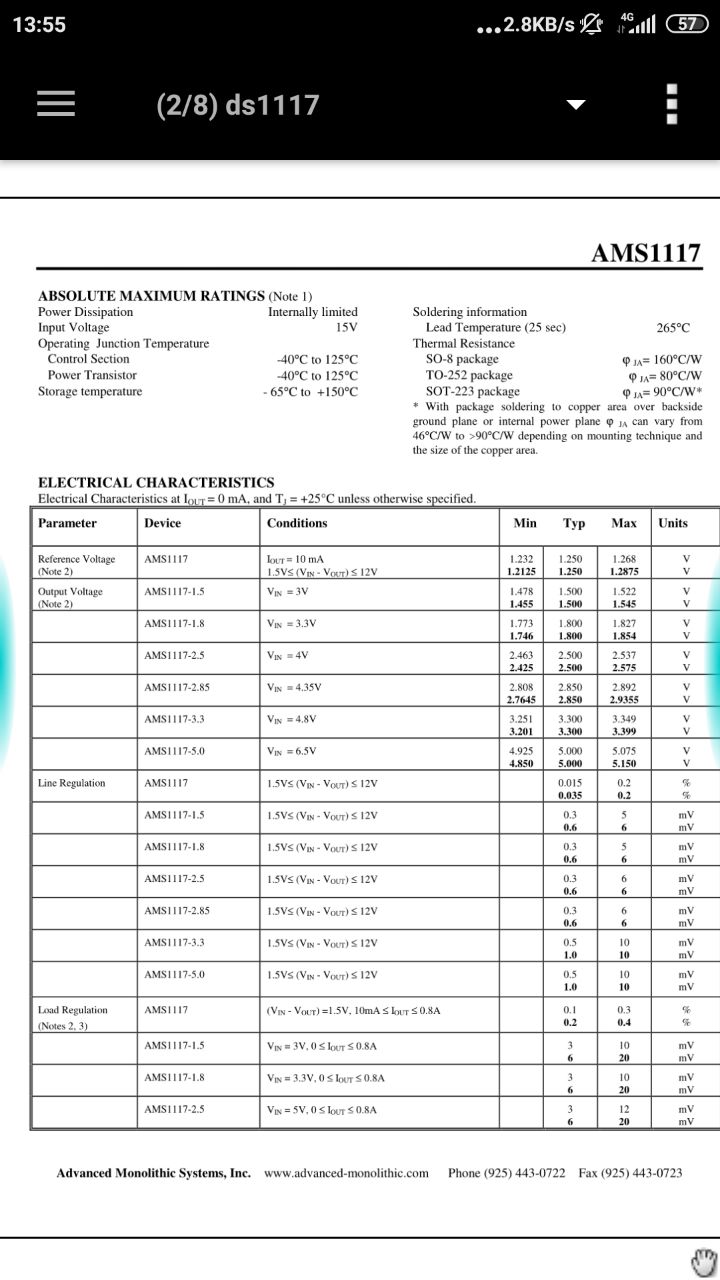

        13.02 2020 10:42:45

        Ну ams1117 только 6.5 переносит, выше — трах-бабах

        Pavel

        13.02 2020 10:42:56

        обьясняю для баранов 16v -> xl4015 -> 1 out 12v (лента) ->2 out 12v(ams)

        Roman

        13.02 2020 10:43:51

        он тебе в личку писал видимо

        Pavel

        13.02 2020 10:44:05

        тебе повезло, обяыно они после 8 начинают вести себя непредсказуемо не я читать умею и мысли складывать

        Vasil

        13.02 2020 10:44:33

        Это он уже в конце построил цепочку, я так понимаю.

        Roman

        13.02 2020 10:44:38

        а в полседьмого?)

        Vasil

        13.02 2020 10:44:39

        Уже что-то вменяемое

        Pavel

        13.02 2020 10:45:14

        ну да сначала было непонятно, но потом все стало понятно

        Roman

        13.02 2020 10:45:20

        я бы предложил ему нарисовать схему

        Vasil

        13.02 2020 10:45:39

        1. Снижаем напругу с 16В до 12В что бы запитать ленту 2. При этом ток в цепи около 3 Ампер 3. Снижаем напряжжение для ESP до 5 вольт через стабилизатор 7805 (просто микросхема) Вопрос: нужно ли снижать ток что бы не спалить стабилизатор или ESP. Или большой ток туда не пойдет, так как ESP сама является потребителем с низким током потребления?

        Roman

        13.02 2020 10:45:43

        но так как все сгорело то так делать не нужно

        Pavel

        13.02 2020 10:46:14

        хотя из всего что они там делают я бы выкинул нахуй xl4015 не нравятся они мне горят как свечки покрайней мере у меня, штук 10 спалил нахуй

        Vasil

        13.02 2020 10:46:47

        Ленту через линейник питать это сильно

        Roman

        13.02 2020 10:47:22

        я бы выкинул бп 16 вольт выкинул стаб 5 вольт и поставил бп 5 вольт

        Pavel

        13.02 2020 10:48:36

        вериш я как то питаю esp от 24 вольт и не чего не бабахает и не горит и работает все убер стабильно без глюков уметь просто нужно и ток у меня тоже 3а на диоды идет

        Roman

        13.02 2020 10:48:59

        у тебя аномальная зона

        Pavel

        13.02 2020 10:49:17

        нет просто мозги человеку даны что бы думать

        Roman

        13.02 2020 10:49:45

        и как же ты из 24 вольта делаешь 3.3?

        Alex

        13.02 2020 10:50:05

        Магда Юрий Степанович Программирование последовательных интерфейсов 2009 ГОД может есть у кого-то?

        Th0r

        13.02 2020 10:52:22

        в интернете есть

        Alex

        13.02 2020 10:54:38

        хороший совет, запишу

        Th0r

        13.02 2020 10:56:40

        ну серьезно, я взял и на первой странице выдачи яндекса скачал djvu вот отсюда https://www.studmed.ru/magda-yus-programmirovanie-posledovatelnyh-interfeysov_c937dfd7e0c.html

        Pavel

        13.02 2020 10:56:42

        там дросель видешь на выходе

        Roman

        13.02 2020 10:58:05

        и чо импульсный источник тока и

        Pavel

        13.02 2020 10:58:10

        а хз ты меня сбил, короче MP1584EN работа норм от 24 вольт держит и ток и напряжение

        Roman

        13.02 2020 10:58:23

        ну ок, буду знать

        Vasil

        13.02 2020 10:59:57

        Возвратный дроссель более верный признак

        Pavel

        13.02 2020 10:59:58

        про запас

        Alex

        13.02 2020 10:58:07

        а это не ознакомительный фрагмент? а то качал я уже

        Th0r

        13.02 2020 10:58:34

        294 страницы хватит? https://i.imgur.com/DwEzjUl.png

        Alex

        13.02 2020 11:00:40

        похоже норм, щас сделаю как ты сказал, спасибо

        Th0r

        13.02 2020 10:50:08

        через резистор!

        Roman

        13.02 2020 10:51:17

        да ну, ты чо, пускай павел скажет 24 вольта и делитель это чето сильно ГОРЯЧО

        Vasil

        13.02 2020 10:51:18

        Да что ты набросился сразу

        Roman

        13.02 2020 10:52:11

        ну он как-то же получил 3.3 без стабилизатора

        Vasil

        13.02 2020 10:52:49

        Амска стоит на плате, но вот входной диапазон...

        Roman

        13.02 2020 10:53:26

        на сколько я помню амска до 26 вольт но это ваще край

        Vasil

        13.02 2020 10:54:50

        15 абсолют максимум

        Roman

        13.02 2020 10:55:01

        печаль

        Pavel

        13.02 2020 10:53:27

        https://roboshop.spb.ru/power/GW1584-module-dc-dc?filter=24 не понизил 24 до 6 и подал на амску

        Roman

        13.02 2020 10:53:52

        ох ну ок, dcdc

        Roman

        13.02 2020 10:54:48

        но чем это отличается от xl4015? только тем, что у тебя они почему-то дохнут?

        Roman

        13.02 2020 12:16:14

        как оно греется?

        Pavel

        13.02 2020 12:16:28

        ну на токах до 1а не греется

        Roman

        13.02 2020 12:16:40

        а 1.5 - 3?

        Pavel

        13.02 2020 10:47:37

        3а я прикидаваю как раскаляется 4015 и как она криво начинает подавать напругу потом ленту вырубают и след этапом дохнит ams

        Roman

        13.02 2020 10:48:21

        3 ампера это много, не обижайте леонида аркадьевича

        Roman

        13.02 2020 10:43:07

        да бл, я от акб ардуину питал, все оки

        Vasil

        13.02 2020 10:43:24

        А он не написал даже, что и куда воткнул, кроме того, что всё сломал и очень плохо.

        Pavel

        13.02 2020 10:39:16

        скоро бабахнет, по опыту говорю)

        Vasil

        13.02 2020 10:39:24

        Линейник же
