Комментарии: 23

1. Anonim

   • 10.12 2018 18:25:03

   Модель шим?

   • Egorov

     • 10.12 2018 18:25:31

     Rt8880c

2. Egorov

   • 15.12 2018 22:25:43

   Опять подниму вопрос по плате, мульт kb9012 116 нога 3,2v сигнал susp# На em5209 на пины on1 и on2 этот сигнал не доходит Сопротивление мегаомное Хотя по схеме с la-b162p там стоят максимум 100кОм резисторы Дорожки уходят под коннектор клавиатуры и в межслой Подтолкните пож в нужном направлении

   • Anonim

     • 15.12 2018 22:26:56

     Попробую сгенерить завтра Пробрось мычками

     • Dima

       • 15.12 2018 22:27:20

       Спасибо

       • Anonim

         • 16.12 2018 08:17:31

         После попыток ввести пароль. Какая комбинация сейчас?

         • Dmitriy

           • 16.12 2018 08:57:31

           действительно, не проще ли мастер паролем пробовать?

         • Dima

           • 16.12 2018 10:52:44

           Ничего, после 3 раза ноут вырубается



   • Egorov

     • 19.12 2018 19:31:29

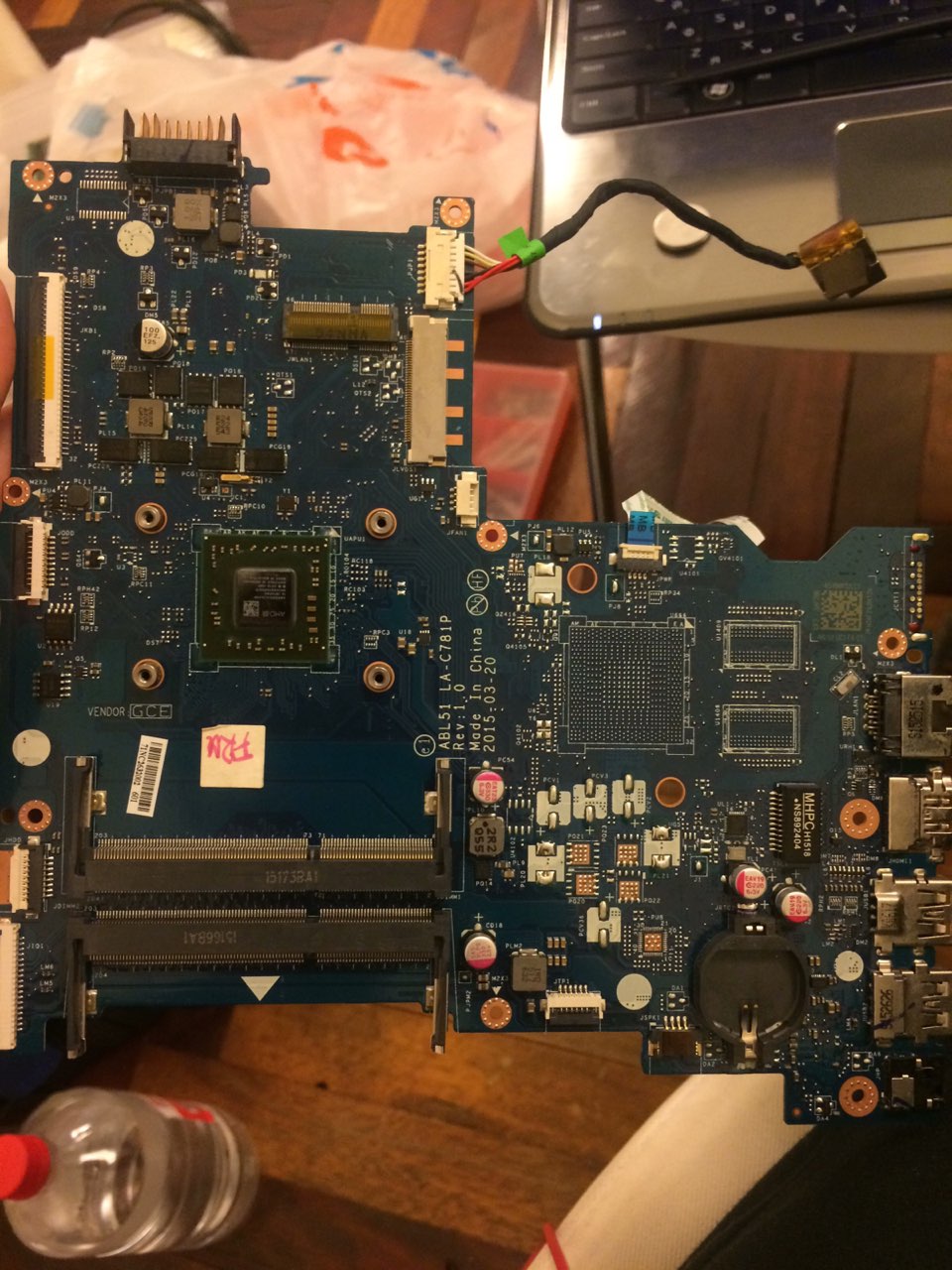

     Привет, опять я со своим тухлодыром от HP. Почитал даташиты. В итоге плата не стартует из за отсутствия питания проца Которого нет из за отсутствия сигнала PWROK на 19 ножке шима rt8880c EN на 19 ноге присутствует Из за моего малого опыта у меня есть вопросы: 1) если подать на pwrok высокий лог. уровень не убьётся ли плата? 2) подтолкните в нужную сторону 3) если есть возможность подскажите power up sequence для след сборки - rt8880c kb9022 и amd uma проц Находил для ite мультов диаграмму Конечно принцип один, но в моем случае это замедляет диагностику Т.к. Разные названия сигналов итд

     • Anonim

       • 19.12 2018 19:37:26

       Шим с процем общается?

       • Egorov

         • 19.12 2018 20:13:59

         Нет, т.к. По даташиту пока не придёт повер ок Svi отключён

     • Anonim

       • 19.12 2018 20:17:04

       На всяк обрежь линию, и подавай. Просадки нет по ней?

       • Egorov

         • 19.12 2018 20:31:07

         Линию pwrok? На ней 1,6кОм к земле Обрезал Сопротивление на землю со стороны материнки 2кОм Со стороны шим обрыв Мне кажется так не должно быть

         • Anonim

           • 19.12 2018 20:50:10

           Мегаомы мож?

           • Egorov

             • 19.12 2018 21:14:48

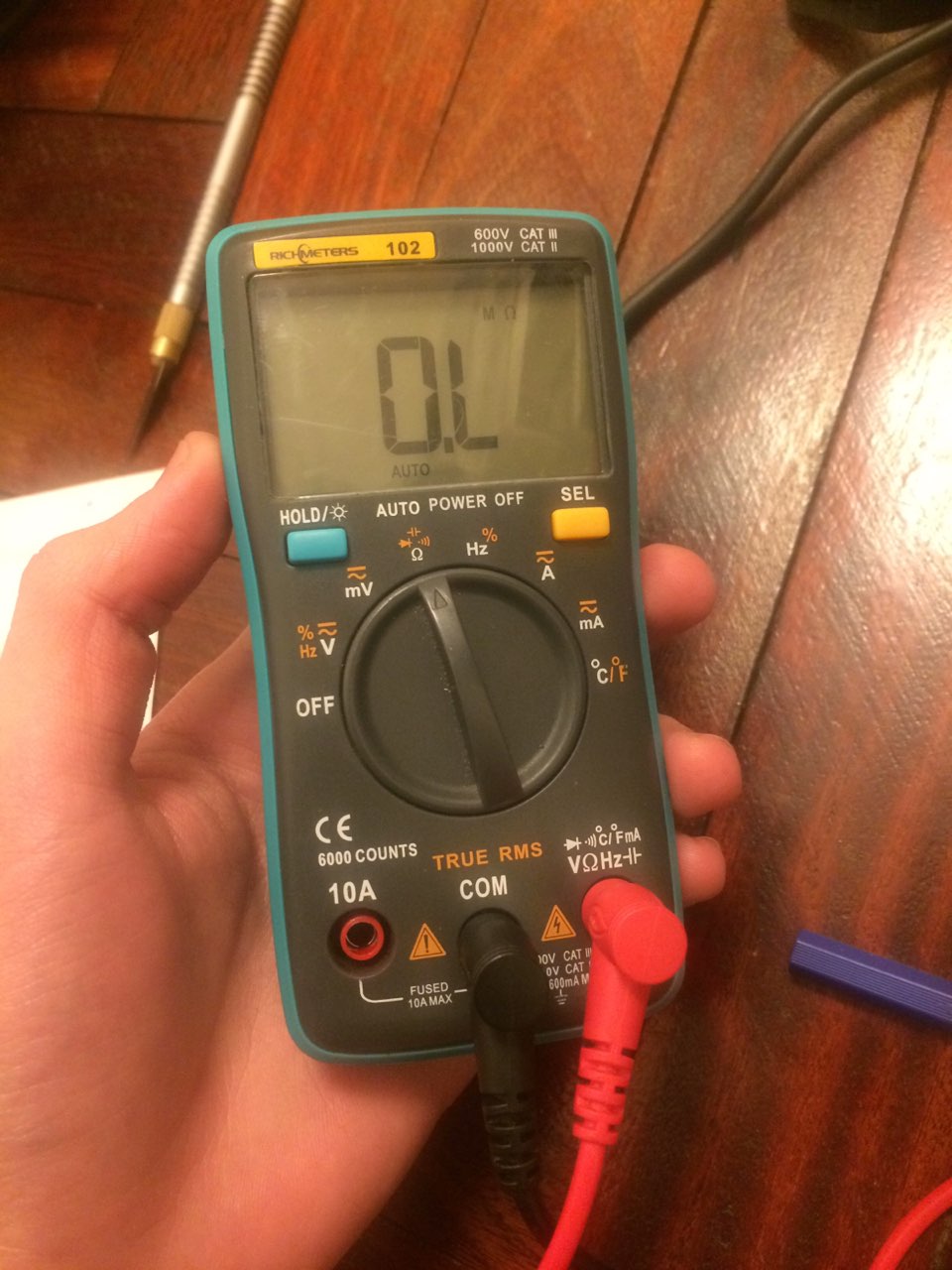

             Мультиметр покаывает 0L Как при разомкнутых щупах

             • Anonim

               • 19.12 2018 21:15:41

               На прозвонке?

               • Egorov

                 • 19.12 2018 21:16:15

                 4мОм подточил щуп До этого касания не было

                 • Anonim

                   • 19.12 2018 21:16:59

                   Мили? У Вас appa 305?

                   • Egorov

                     • 19.12 2018 21:17:53

                     4 Мега ома Не правильно указал Мультик rm102



                     • Anonim

                       • 19.12 2018 21:18:43

                       Эт норм,

                       • Egorov

                         • 19.12 2018 21:18:49

                         Причём показывает только если красный щуп на землю чёрный на пин шима Если наоборот то обрыв (видно в структуре диод)

                         • Anonim

                           • 19.12 2018 21:19:13

                           Полевик на выходе

                           • Egorov

                             • 19.12 2018 21:21:00

                             На всякий случай уточню Землю лбп на землю платы Затем включаю плату и лбп После этого +3вольта с ограничением по току на pwrok шимки?
