Ребята, выручайте, всю голову поломал)) Есть у кого борда на la-a621 rev1 Не могу поймать 3V5_EN. По схеме на 0.3 ревизию берется с EC_on но он не устанавливается. И с mainpwon, который формирует pu204(хотя ее и нету) Если посадить на 3.3. То alw 3.3/5 поднимаются. Запуска нету, точнее ресет не снимается с мульта. Мульт шил, ставил заведомо рабочий.
Комментарии: 38
Alex
Борды на него нет,мульт должен давать ec_on сразу. Это pr407
Anonim
кто сказал?
Alex
Рядом вместо нолика 402 просто дорожка на плате
Anonim
а условия для старта мульта?
Anonim
Да уже скинули на 0.3. Да 407 на месте
Anonim
а ецон никто не садит? дежурка не греется?
Anonim
Ес он на месте. Через делитель 407/406 на En 1v идет. Неа И потреб 10мА по 19
Alex
Если отрезать mainpowon появится 3.3?
Anonim
Затыкается на ресете
Anonim
ну вот а какой мульт?
Alex
9012 там
Anonim
9012 Прошит, новый
Anonim
еси прошит. Значит ресет снят и асин есть
Alex
Думаю мульт брак
Anonim
почему ет ецон. Оно может быть после нажатия на кнопку, или его что то просаживает. Тактирование с хаба на мульте есть?
Alex
Дежурка тут сразу А не после нажатия
Anonim
Ес он сразу после 3vlp
Anonim
кто плата ща посмотрю
Alex

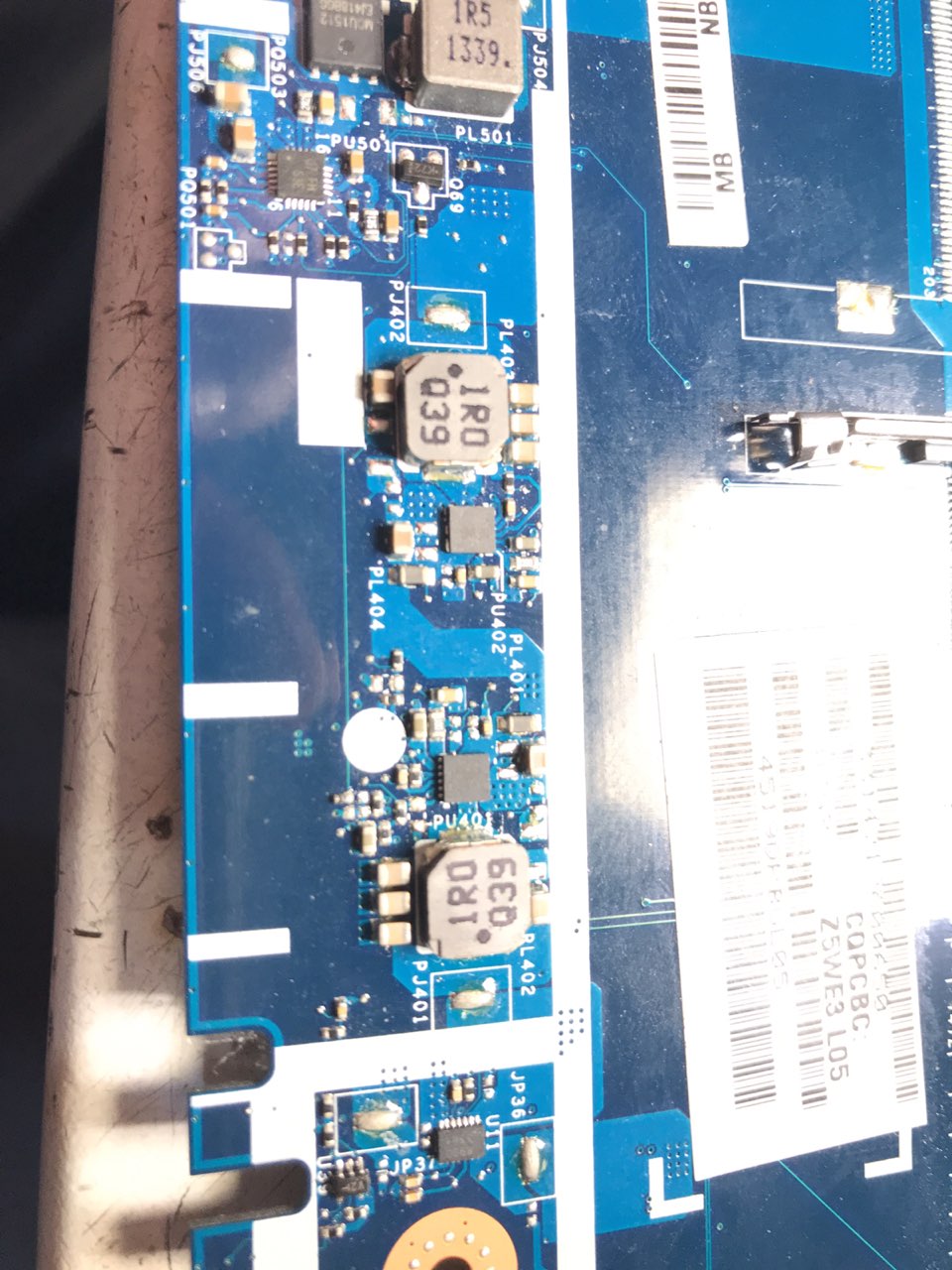

Вот рабочая плата,ради интереса откинул ec_on
Anonim
еси ец он подать с лбп принудительно. какое потребление и что греется?
Alex
Дежурка сразу пропала тк mainpoveron из ec on берется На mainpoveron тут только мульт и больше нет ничего
Anonim
плата кто
Anonim
Ес он есть. Не садит его ни кто. Принудительно даешь на 1ноги шим дежурки 3в, поднимаются силовые La-a621p
Anonim
ецон нет вообше или просажен например до 1в?
Alex
Отрежь pr402 И не морочь голову Две минуты на ремонт
Anonim
тю.байтрейл юсб целые? ртц линия?
Anonim
402 нету Отрезал ногу. Поднялось все Целые
Alex
Ну вот, значит мульт брак раз садит
Anonim
Коза
Anonim
ну вот
Anonim
А не, попутал Не успел кондер разрядитьсч
Anonim
пес? PU204 распаяна?
Anonim
Ага. Перезаказ Неа ?
Anonim
стоп
Anonim
проблемы с межслойкой раз в 1000лет попадают))) мульт откуда?
Alex
Всякое бывает,ударников никто не отменял
