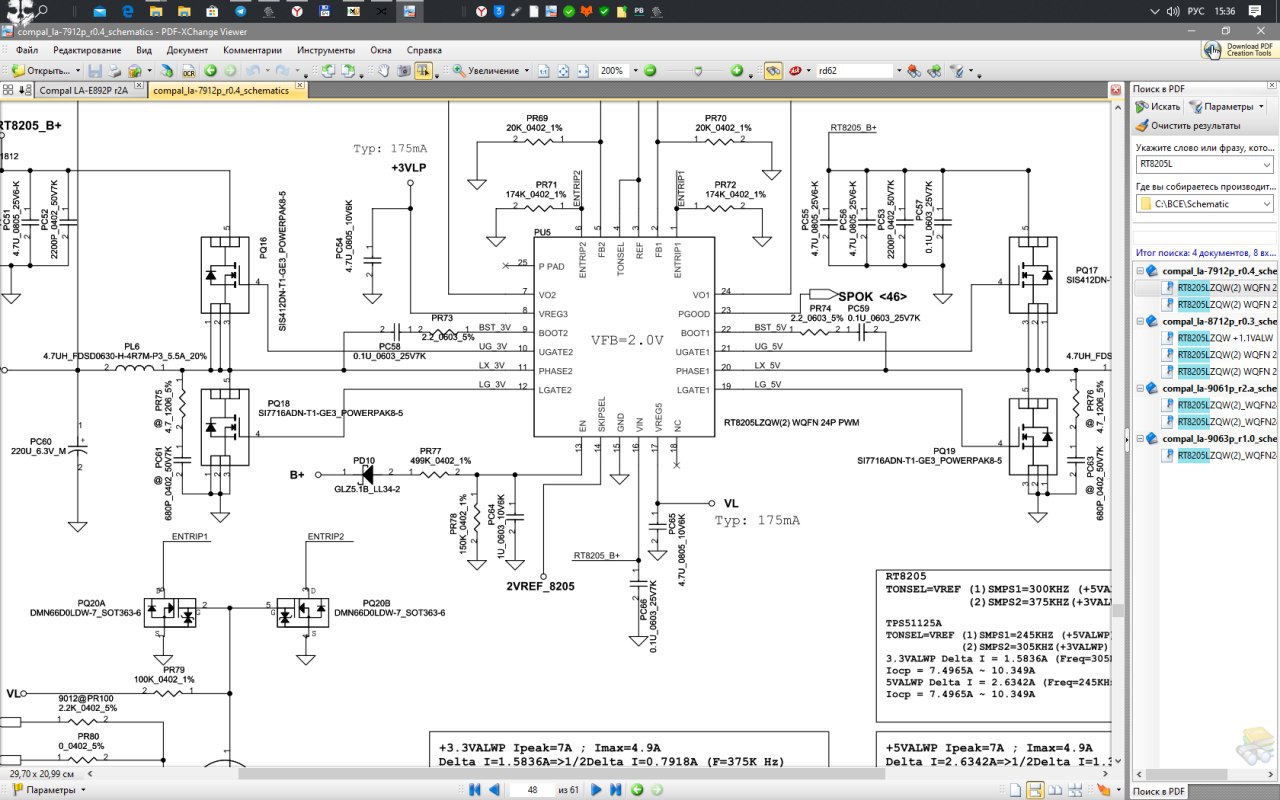

7912p стоит. Здесь энейбл формируется из B+ через делитель на резисторах диод зенера(стабилитрон) в нормальном включении, он на 5.1 вольта. 19-5,1=13,9в и уже с этого делителем получаем нужное а стаб там, потому что большое напряжение, им срезается часть
Комментарии: 10
Mks
О, быстро все решается, однако, как только информация появлятся. А то - это, то, здесь, там. ))) Нафиг гадание. Нужны факты.
Anonim
я сам нашел что 7912 стоит. поиск хорошая штука.. а 7912, потому что самая распространенная, и большинство новичков с нее начинает)
Anonim
Да меня с толку сбило, что B+ приходит через катод->анод и уже в шимку, а я решил, что так не пройдёт (по аналогии с обычным диодом)
Anonim
ну вспомни из курса, стабилитрон работает в обраном включении , ВАХ у него такая
Anonim
Спасибо, штудирую как могу литературу :)
Anonim
что читаете? я Хоровица и Хилла кидал сюда
Anonim
Искусство схемотехники. + Платт. Публикации обычные из сети. Смотрю ремонты на ютубе и принципы работы (импульсники и прочая)
Anonim
Хорошо. Если что обращайтесь
Anonim
Спасибо
Mks
Поиск - штука хорошая, спору нет. Что до распространения - мы с коллегами несколько лет назад дискутировали. Как окаалось - все носит региональный характер. Поверьте, у нас 7912 не так часто попадалась за все это время... Так сложились обстоятельства, что называется. )
