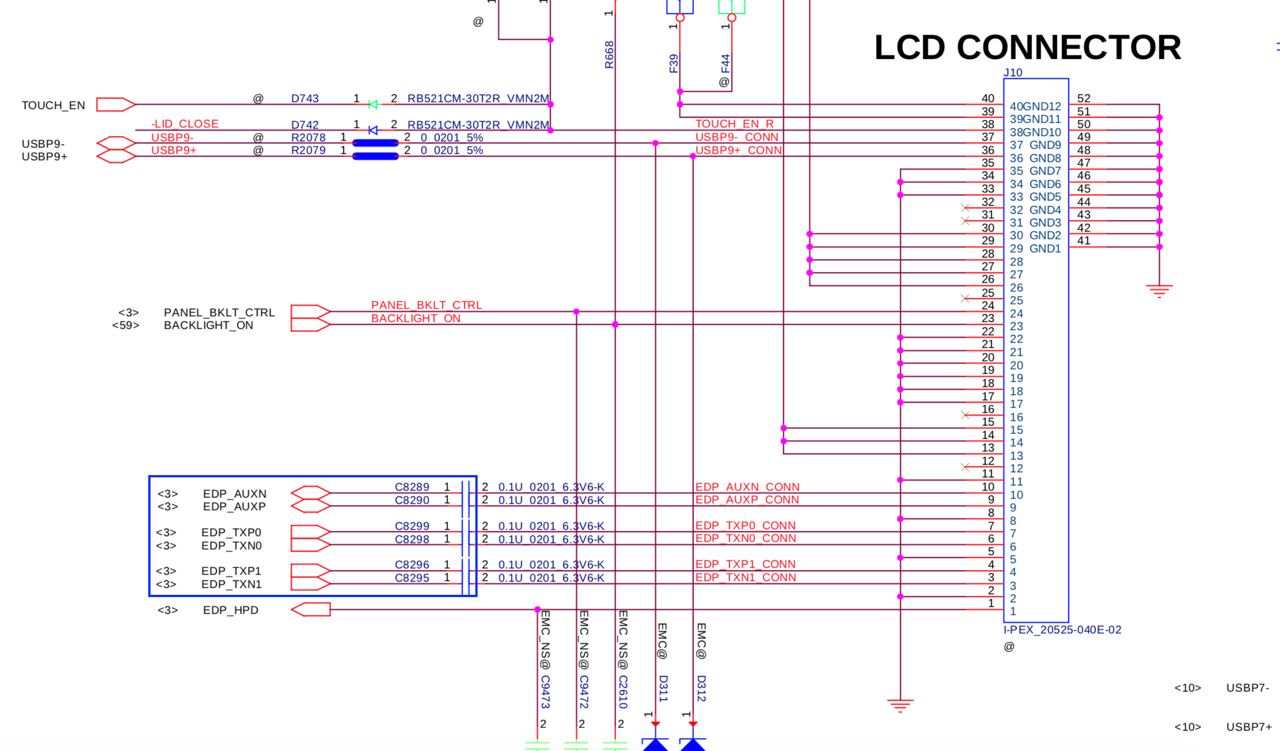

Добрый вечер коллеги. Прошу помощи, о всемогущие. Lenovo ThinkPad T470, NM-A931 Rev:2.0, нету изо на матрице, ни подсветки, ни изо, пусто, проверил разъём матрицы, все сигналы есть, кроме “backlight on”(прямиком с проца) и “panel bklt ctrl”(с мульта), питание на матрицу 3,3В идёт. На внешний монитор всё работает, все встроенные тесты плата проходит, матрицу другую подкидывал. Мульт MEC1653. Не знаю, куда ещё смотреть.
Комментарии: 19
Anonim
все сигналы - это что? edp_hpd? 17 пин матрицы если правильно помню
Anonim
и обмен на aux канале стоит посмотреть, как выше было подмечено
Danon
Ну, если hpd есть, то по идее там обмен проходит
Jobsylab
Так что, коллеги, кто-нибудь поможет в этом вопросе?
Anonim
Матрас подкидывали?
Mihail
Может слетела прошивка матрицы? А, подкидывал другие, вижу
Danon
Матрица читается?
Anonim
Там хаб скорее улетел
Jobsylab
Ребят, сегодня взял выходной, завтра по факту напишу подробнее о всех ваших идеях, относительно этой платы. Благодарю за поддержку.
Jobsylab
Вообщем коллеги, сигнал EDP_HPD абсолютно пустой, матрица не определяется никак! Падение напряжения на 1ом пине(EDP_HPD) щлейфа матрицы, подключаемой к материнке, с подключенной к ней матрицей, есть, делаю предположение, что с матрицей связь есть!
Danon
Не читается, раз ответа нет
Jobsylab
Другие тоже не читаются
Danon
Шлейф прозванивайте На матрице самой питания тоже посмотреть
Anonim
сопр относительно земли то скок?
Jobsylab
80КОм
Danon
Мож их и нет
Jobsylab
Другую матрицу подкидывал!
Danon
Я говорю, проверить наличие питаний на матрице, а не другую подкинуть. Проверить шлейф.
