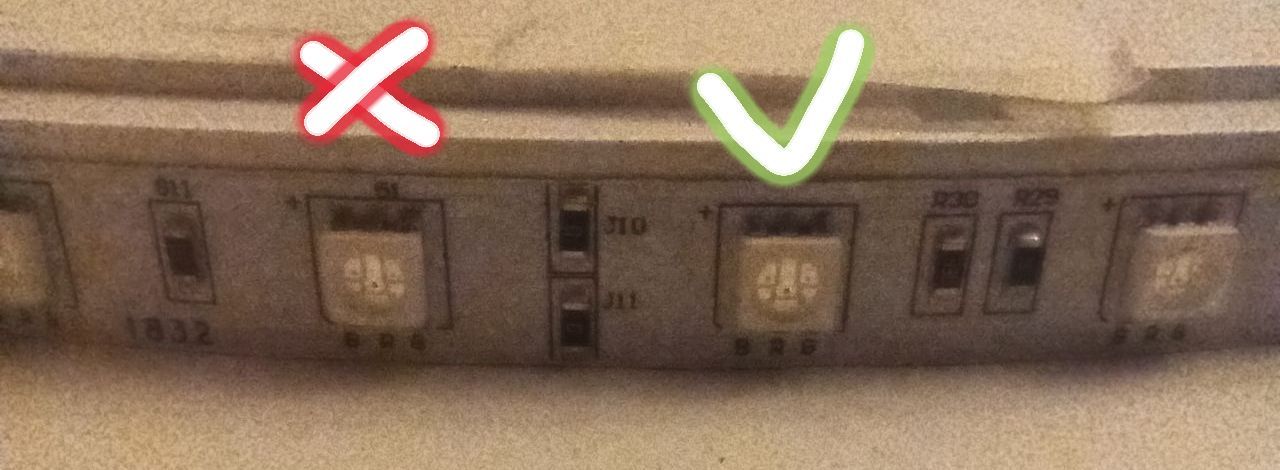

Прошу помощи. Дано : есть led-лента, 4 контакта (не адресуемая). В последнем сегменте не горят красные диоды. Если индивидуально "прозвонить" первый же диод, то он горит всеми тремя цветами. Место разрыва - странное, два 0 резистора стоят. Диоды 5050, 6 контактов, снизу BRG, сверху плюс. Синяя м зелёная компонента горят отлично. Из за неудобного расположения, не получилось прозвонить. Снять проблематично. Нет ли у кого схемы разводки этой ленты? Может ли кто помочь решить проблему?
Комментарии: 12
Dmitry
ну так позвони схему на живом участке
Ivan
Некрофилия какая-то:)) я уже начал забывать, как эти сокеты выглядят
Dmitry
а скажите, зачем на модуле дальномера присутствует напряжение в 120 вольт? фотоумножитель питается?
Th0r
а чо за модуль вообще? чо там стоит?
Dmitry
модуль из какой-то лазерной «рулетки» стоит STM32 один или два DC-DC жрёт 3.3в выдаёт UART
Pavel
А была ещё кнопка "турбо" и лок ключ))
Alexey
Не могу нормально подобраться. Приходится булавки одежные использовать, а с ними черти что получается...
Zahar
Там все 3 цвета соеденены
Alexey
Лента повторяется через 10 диодов. Вот что смущает И резисторы именные R 330 ом, b и g 200 ом. И идут в порядке 00-@-g-@-g-@-b-@-b-@-r-@-r-@-r-@-r-@-rr-@ Вот это не понял. В смысле в одном диоде? Это понятно что там все 3 цвета.
Zahar
Минуса нету Посчитай сам 12в r g b
Alexey
Я немного не понимаю почему в одном сегменте сперва идут G-резисторы 2 шт, потом B-резисторы 2 шт, потом R резисторы в количестве 6 штук. Вдруг там какая то странная схема с возвратом дорожки через несколько диодов...
Zahar
По сути если направить свет на ленту, то можно увидеть дорожки
