На моей плате были повреждены эти контакты с внешней стороны (возможно их как то замкнули, пластика на них не было), они идут на контроллер, из-за этого и предположил, что он вышел из строя. По маркировке контроллер не нашёл

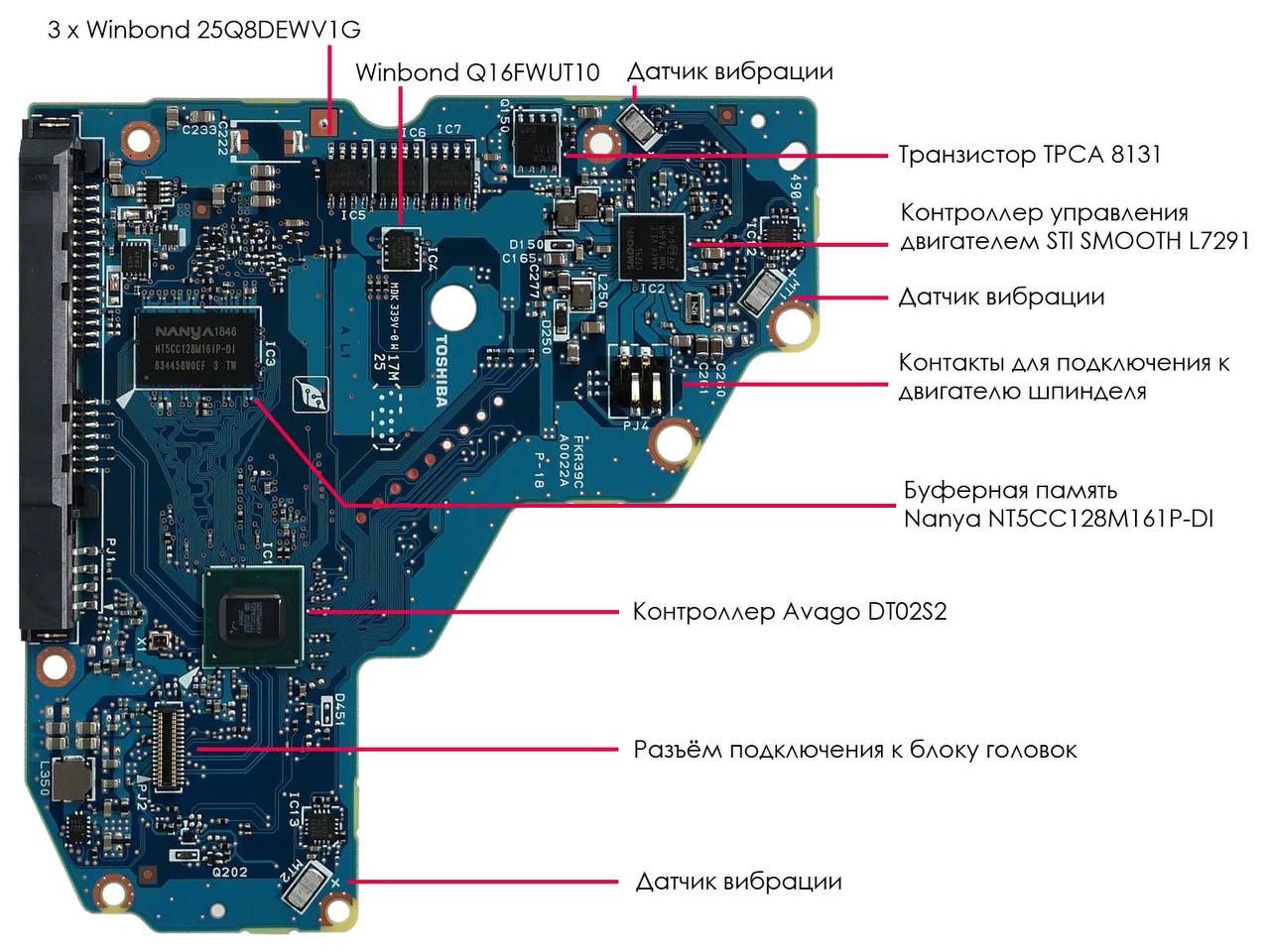

На этой плате элементы, как на моей, расположение только отличается. Меня интересует, какие элементы нужно перекинуть на другую плату, чтобы инфа сохранилась. Это фото с али, китайцы пишут, что достаточно перекинуть только биос

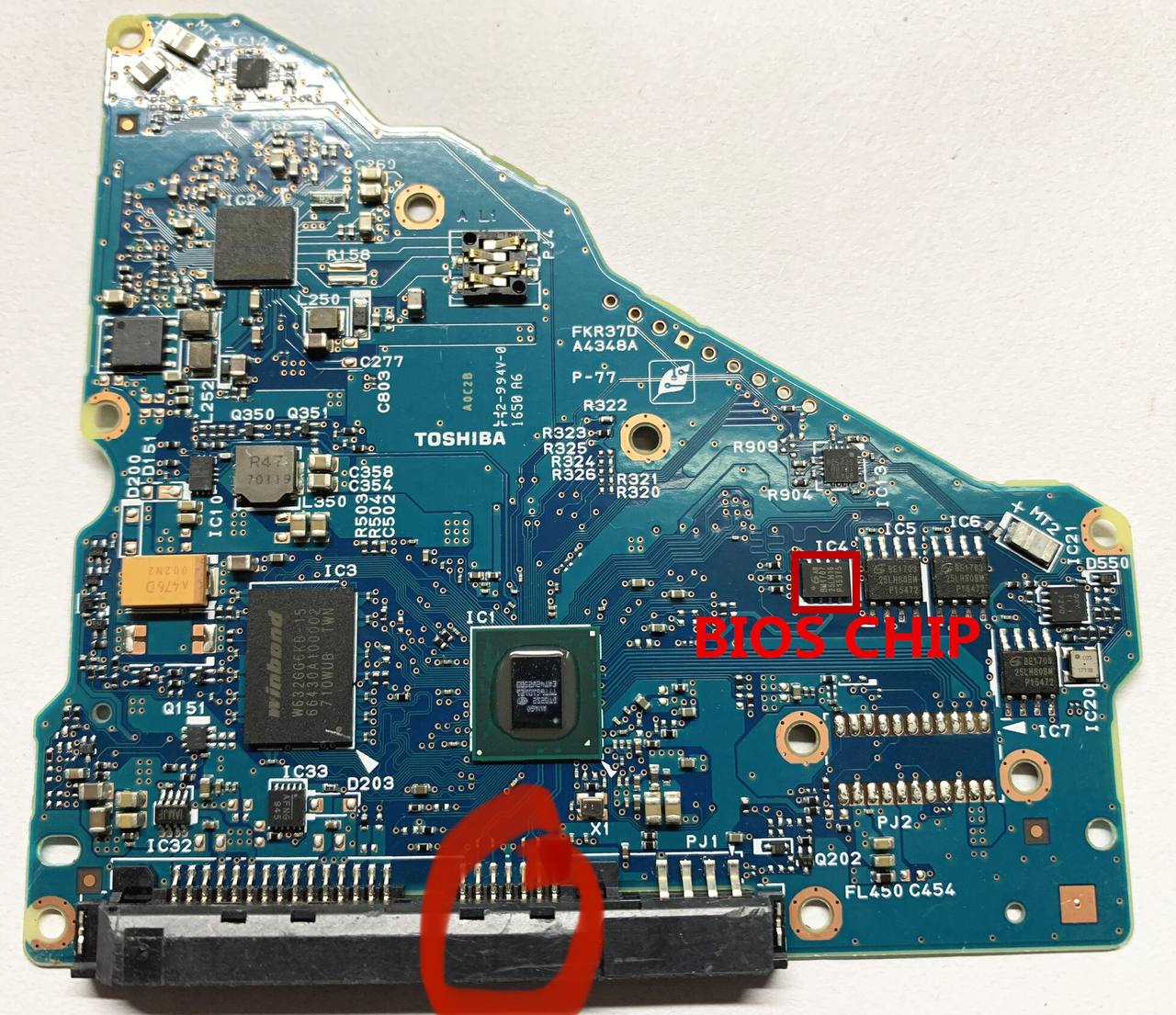

Первое фото эта мая плата один в один и по ревизиям. Второе фото эта просто с описанием элементов (который стоят и на моей) Спасибо! В принципе этого и хотелось услышать)
Дубль два, скиньте фото именно вашей платы с двух сторон. Ревизия платы на обратной стороне И сделайте такое фото чтоб маркировки ваших микросхем были читаемы
Комментарии: 12
Denis
А причем тут бивис?
Dmitriy
На этой плате элементы, как на моей, расположение только отличается. Меня интересует, какие элементы нужно перекинуть на другую плату, чтобы инфа сохранилась. Это фото с али, китайцы пишут, что достаточно перекинуть только биос
Denis
Так это не совсем бивис. Но так да. Ее достаточно
Dmitriy
Первое фото эта мая плата один в один и по ревизиям. Второе фото эта просто с описанием элементов (который стоят и на моей) Спасибо! В принципе этого и хотелось услышать)
Vyacheslav
плата одна быть один в один, как то проделывал подобное, один диск ожил, а на втором не получилось
Denis
Поди ревизии разные.
Vyacheslav
не на втором вроде как голова умерла,
Dmitriy
По ревизиям один в один
Denis
Тогда и плата должна быть один в один
Alex
Дубль два, скиньте фото именно вашей платы с двух сторон. Ревизия платы на обратной стороне И сделайте такое фото чтоб маркировки ваших микросхем были читаемы
