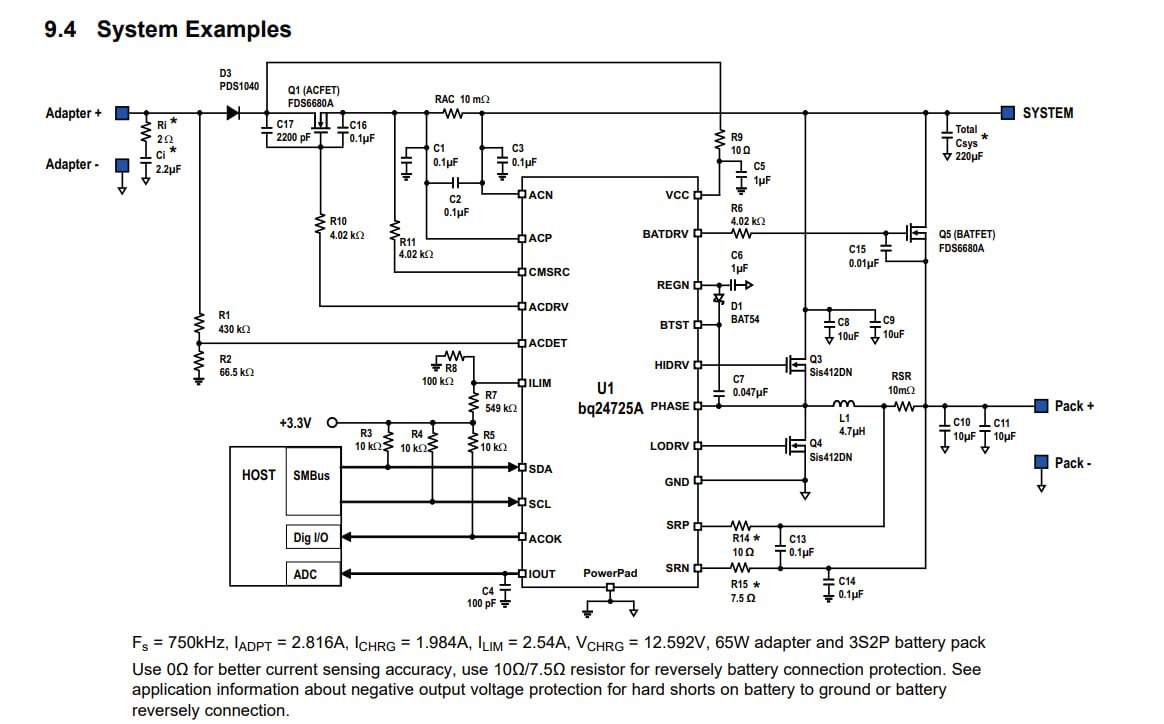

Объясните тупому на примере bq24725. Допустим, рабочая плата, два входных мосфета, которые открываются посредством ACDRV, тогда что делает CMSRC, если не измеряет напряжение после первого мосфета на истоке второго мосфета? Я прочитал на форуме асц1, "что этот вывод отвечает за отслеживание напряжения адаптера питания и формирование управляющего напряжения на выводе ACDRV большего, чем напряжение на данном выводе, на величину 6 вольт". Мозг сломал. Ведь этот CMRSC идет на исток второго мосфета и он не может отслеживать напряжение адаптера. Только напряжение адаптера после первого мосфета.
Комментарии: 8
Anonim
даташит же есть
Kir
Я читал, не врубаюсь.
Anonim

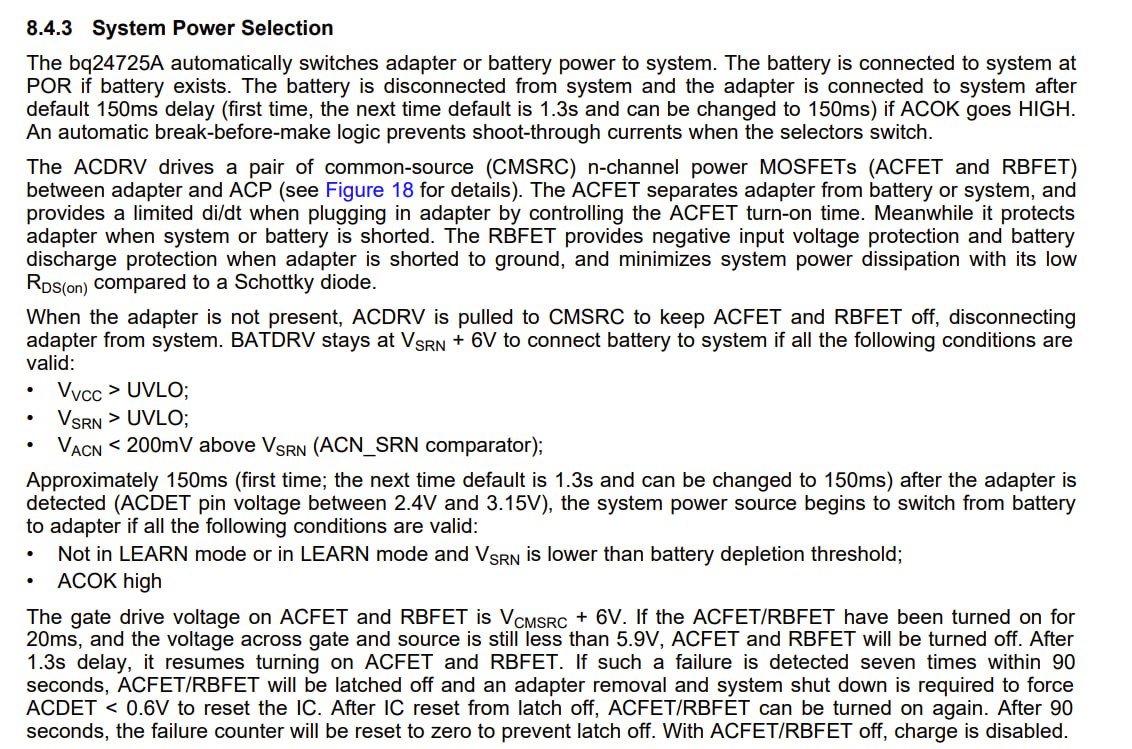

CMRSC - входное напряжение для источника ACDRV
Kir
Чтобы появился ACDRV, нужно чтоб был CMRSC. Ок. Но чтобы появился CMRSC, должен открыться первый мосфет, а первый мосфет откроется после появления ACDRV. Это как? Погуглил ещё – я не один такой :) Кажись понял.
Anonim
представьте диод шоттки вместо первого транзистора. такая схема часто используется в ноутбуках HP на платформах Quanta r33, r53, r75 итд если правильно помню..)
Kir
Спасибо, понял
Kir
В моей логике этот сигнал CMRSC как зашитный
Anonim
при чем тут ваша логика, если в даташите черным по белому написано что и зачем чтоб сформировать ACDRV, нужен источник напряжения. это напряжение и берется с CMRSC, все просто
