Здравствуйте, прошу помощи разобраться с макбуком а1425, 820-3462....

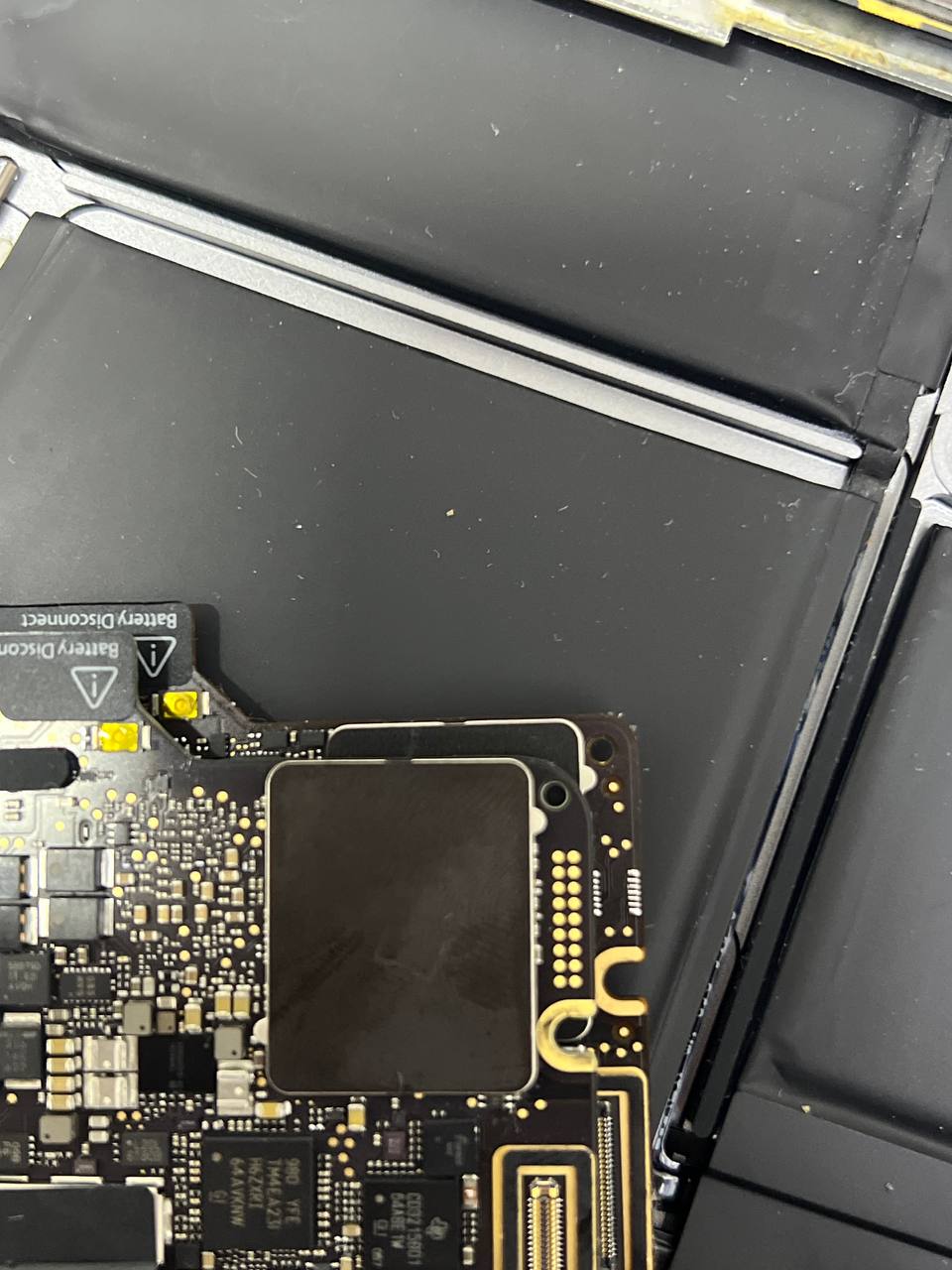

Здравствуйте, прошу помощи разобраться с макбуком а1425, 820-3462. Был залит, пострадал больше всего q7550 и его обвязка. Что было проделано: заменены все 3 транзистора и обвязка с донора, саму q7550 менял несколько раз так как выгорала, дальше нашёл почему выгорала, была грязь под u7542. Аппарат начал стартовать но при нагрузке ютуб или родные шахматы зависает. И так на q7550 есть 12 вольт, но ppvcore_s0_axg_r ppvcore_s0_axg2_l не поднимаются. Были поменяны u7542, u7400 после этого на старте напряжения на дросселях появились но до момента запуска системы, потом опять по нулям. Снова поменял транзистор на новый с магазина, на всякий поменял r7550, r7560 напряжений нет. Может кто знает почему он сначала даёт сигнал а потом транзистор закрывается? Может влияют какие-нибудь датчики на плате, температуры/напряжения? Или от замыкания транзистора мог проц отвалиться ‍

Комментарии: 33

Egorushka
- 20.12 2022 08:27:28
Так а схема че говорит, кто управляет этими ключами?
- Pierre

  20.12 2022 08:28:22
  u7542 одной фазой и u7400 другой
  - Egorushka

    20.12 2022 08:29:04
    Так мож они должны открываться при отределенных условиях?
    - Pierre

      20.12 2022 08:29:59
      То есть есть какой то датчик который не даёт им сигнал давать?
      - Egorushka

        20.12 2022 08:31:19

        Да Почитай схему внимательно, мож енейбл нужен, а его нет

        Pierre

        20.12 2022 08:31:25

        Самое интересное что на старте сигнал проходит
Apple
- 20.12 2022 08:34:22
Через 30 минут попробую подсказать ща до работы доеду
- Pierre

  20.12 2022 08:34:44
  Спасибо
  - Apple

    20.12 2022 08:45:15
    U7400 новую ставил?
    - Pierre

      20.12 2022 08:45:34
      С донора
      - Apple

        20.12 2022 08:47:26

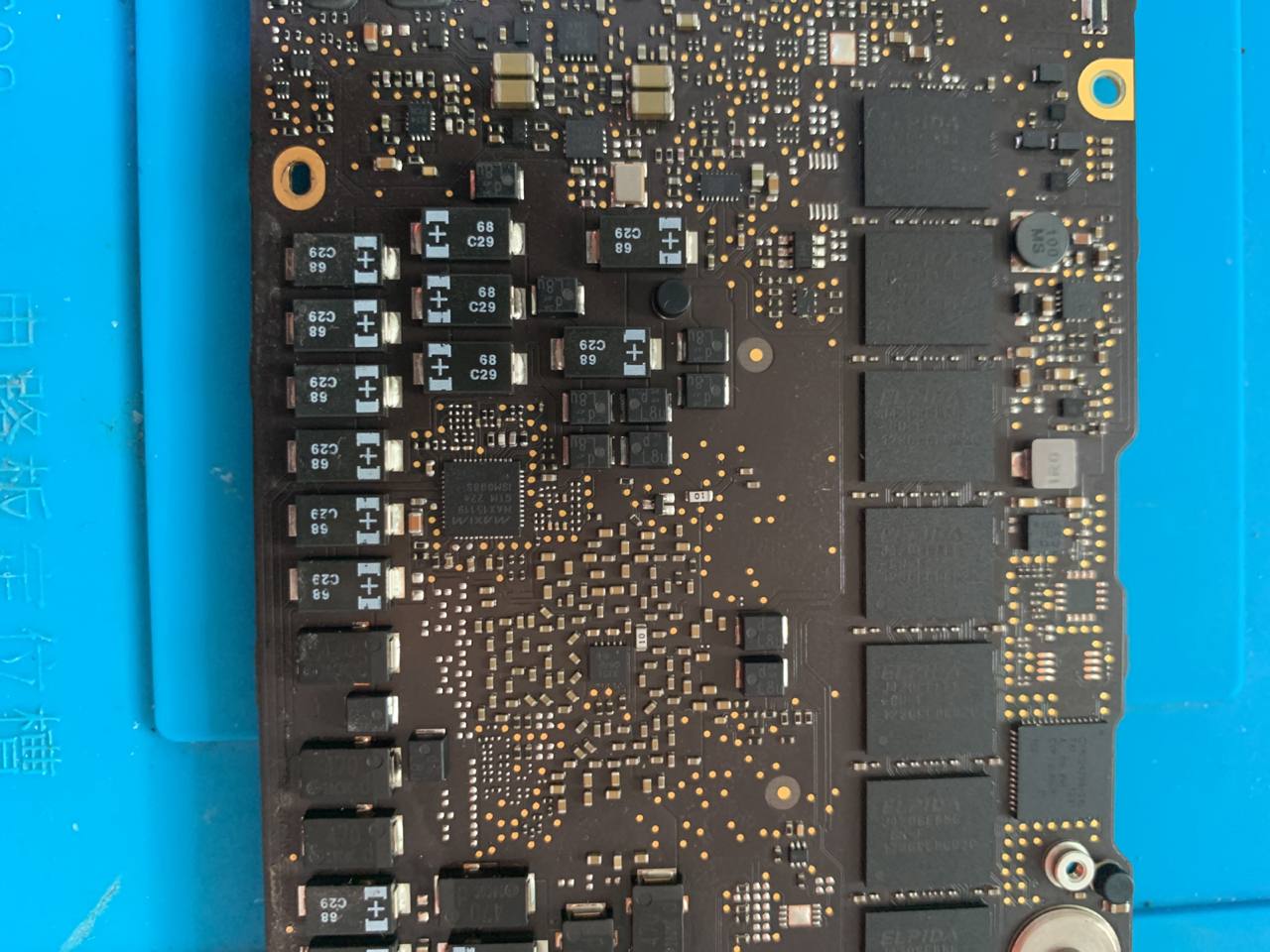

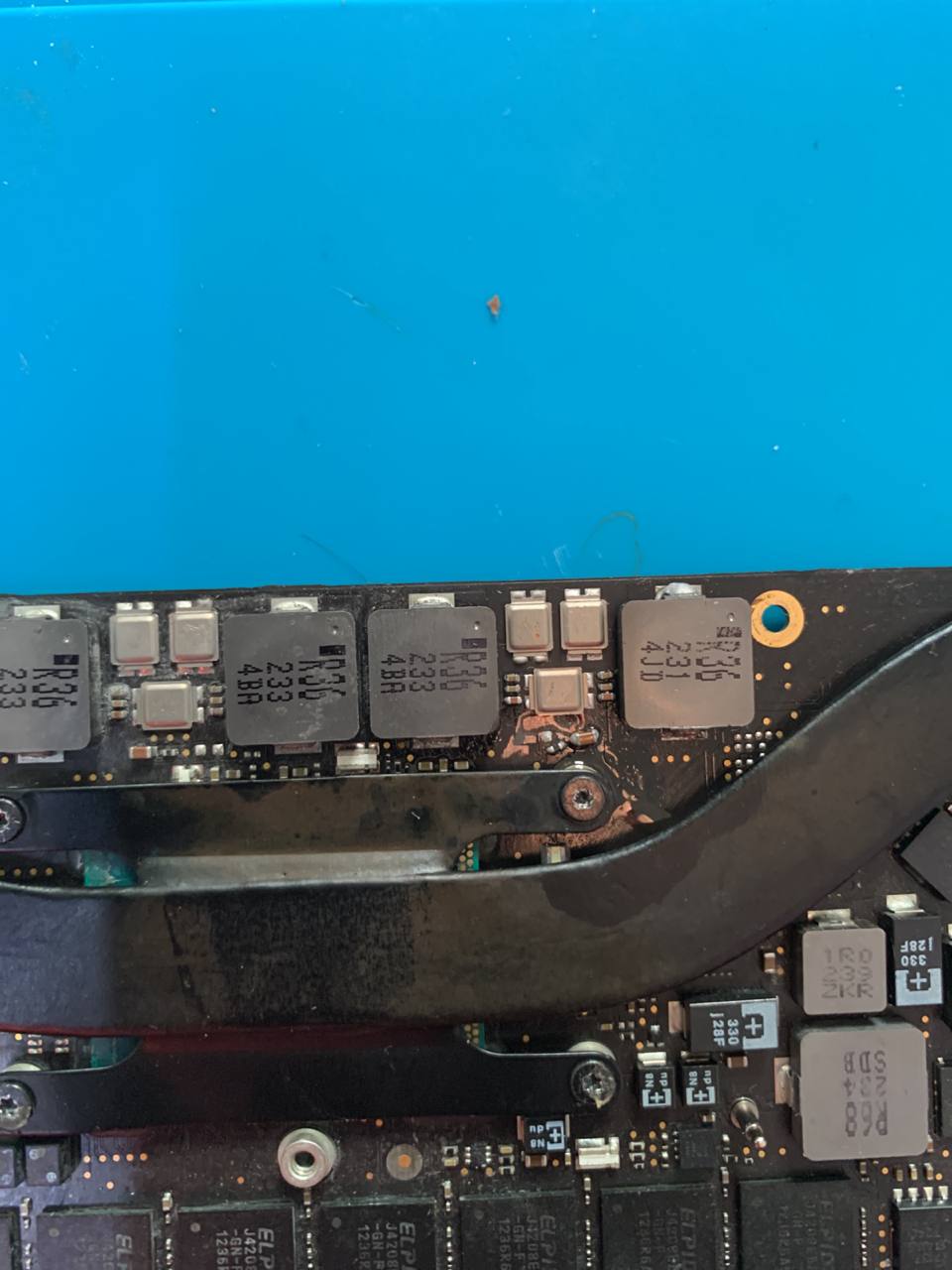

        Фото участка скинь, и посмотри поднимается ли =PP5V_S0_CPUIMVP

        Ustin

        20.12 2022 08:48:03

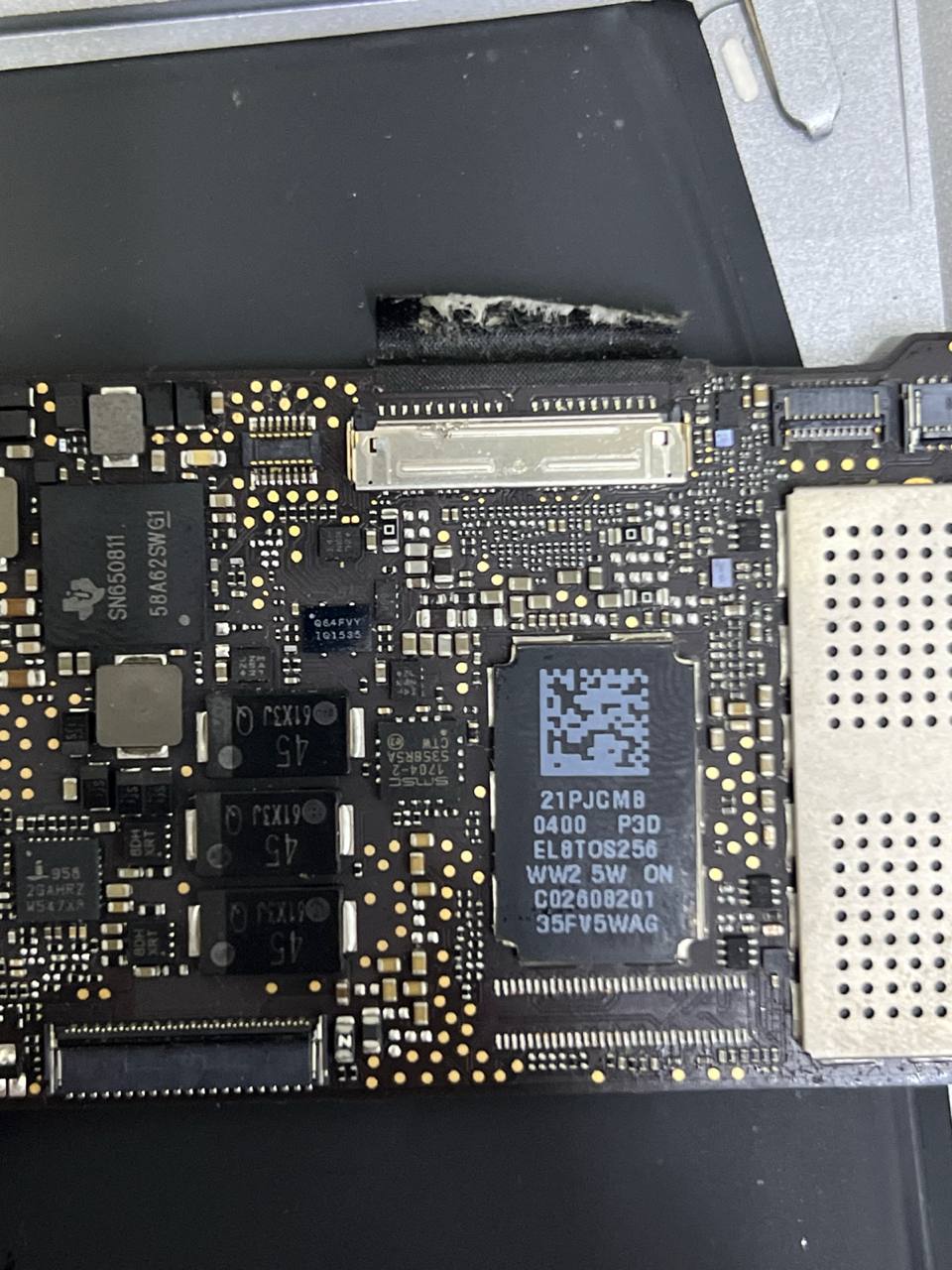

        Пришел как ударник перезагружается, и нету Wi-Fi, низ был заменен, подумал отбит пятаки на меж слое, но все цело, перекатал половинки, такая же беда, думаю куда копать, что бы не пахать все платы

        Isolderingvs

        20.12 2022 08:48:54

        Замеры?

        Ustin

        20.12 2022 08:50:20

        Плата запускается и работает энное время, поэтому не пойму где делать замеры

        Isolderingvs

        20.12 2022 08:51:53

        Ну так у вас Wi-Fi нет же вы говорите Wi-Fi если что к процу привязан

        Ustin

        20.12 2022 08:52:06

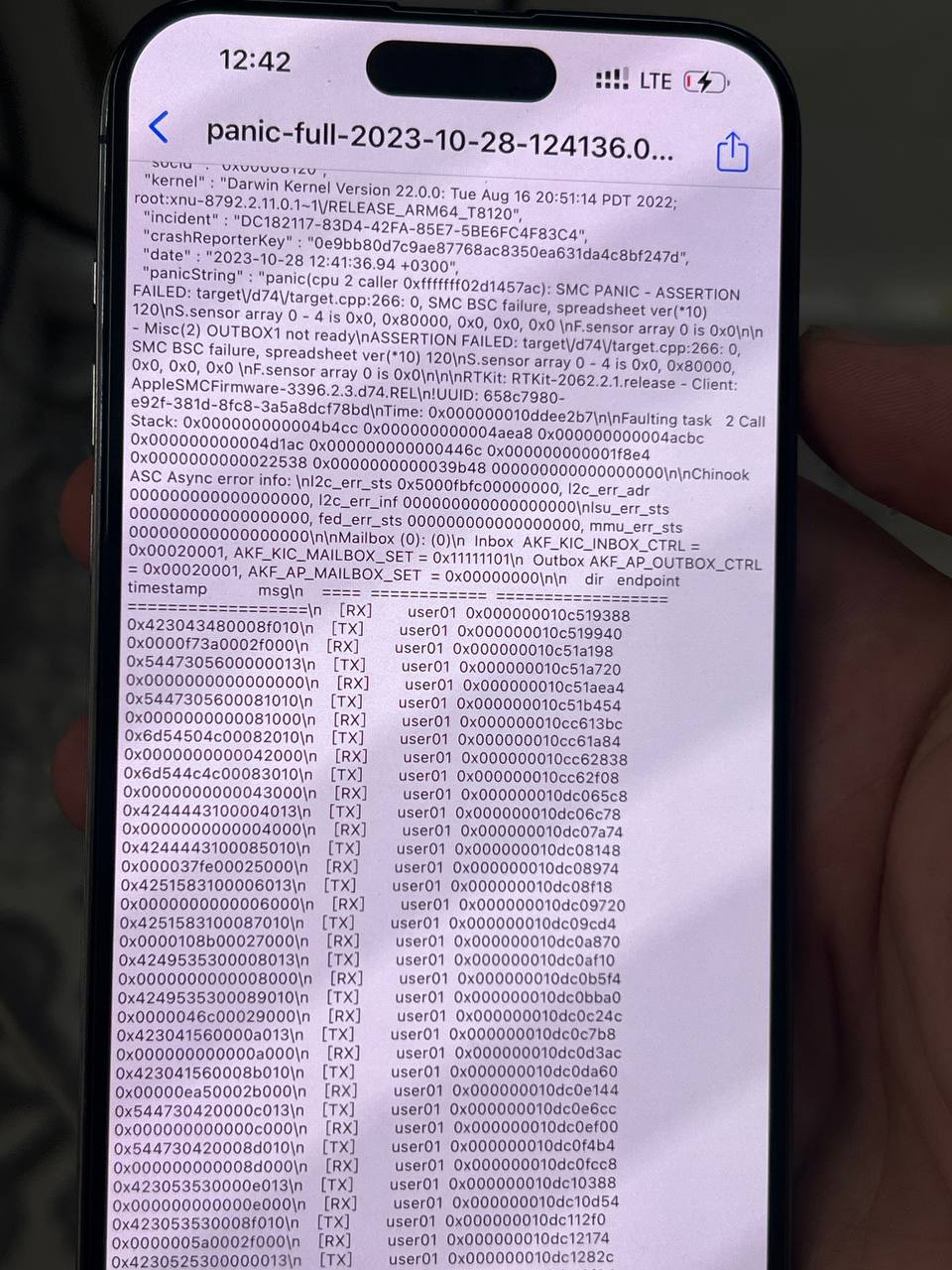

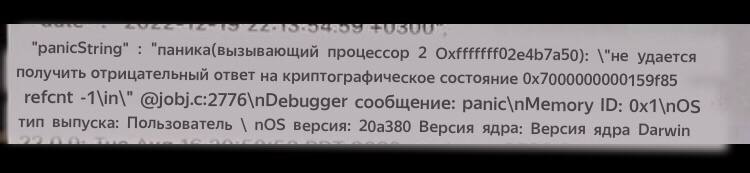

        С Wi-Fi разобраться не особо проблема, проблема ребуте, почему и уточнил про паник, может там есть какая изюменка

        Ustin

        20.12 2022 08:53:34

        Может к Nand?

        Isolderingvs

        20.12 2022 08:55:03

        Это 12 же

        Ustin

        20.12 2022 08:55:43

        Извини, мой косяк, это xs

        Isolderingvs

        20.12 2022 08:56:44

        Фотка смутила

        Pierre

        20.12 2022 08:52:25

        Мастер вчера вечером решил упорством его взять) выпаял 7400. А так подозрения на неё больше всего?

        Pierre

        20.12 2022 08:55:09

        Извиняюсь, перепутал платы. Да 5 вольт есть

        Pierre

        20.12 2022 08:58:31

        На старте напряжение на дросселях l7560 и l5550 поднимается на 0,09 и падает через 5 секунд, то есть транзистор закрывается

        Apple

        20.12 2022 09:10:04

        Так это фаза

        Pierre

        20.12 2022 09:11:12

        Разве не должна быть постоянной? Как соседние l7510 и l7520

        Apple

        20.12 2022 09:11:38

        Нет только при нагрузке

        Pierre

        20.12 2022 09:12:14

        Проблемы с маком как раз при нагрузке

        Apple

        20.12 2022 09:13:22

        https://support.apple.com/ru-ru/HT202731

        Pierre

        20.12 2022 09:16:00

        Просто в этом месте основной прогар был поэтому и пытаюсь вникнуть что не так

        Apple

        20.12 2022 09:16:45

        Транзисторы менял?

        Pierre

        20.12 2022 09:18:13

        Конечно, все 3 и обвязку. Новые с магазина На корпусе q7550 12в присутствуют

        Apple

        20.12 2022 09:44:56

        Какое сопротивление на фазе

        Pierre

        20.12 2022 09:45:43

        3.2
