Здравствуйте, подскажите, есть ли какие-то компактные ТТ на небольшие токи, недорогие? Делаю АСУНО и цифровой мультиметр (некое подобие ПЛК) имеет токовый вход 0,02-5А. Проектный ток системы освещения до 6А, хоть реальное потребление около 4А, но все равно не хочется напрямую через мультиметр пропускать. Нагрузка-светодиодные светильники, следовательно большие пусковые токи. Всвязи с этим вопрос: есть ли недорогие компактные ТТ примерно 20/5 или меньше?
Комментарии: 9
Vladimir
Тоже релейкой занимаюсь, на предприятии у абб было что то подобное на дин рейку, но цена 6к или тебе киповский датчик надо? с выходом 4-20мА https://tinyurl.com/y5g9tx2o
Noc
Мне сам ТТ нужно, так как мне нужно подать ток с вторичной на данный мультиметр https://owen.ru/product/moduli_izmereniya_parametrov_elektricheskoj_seti/specifications , он измерит ток во вторичен и передаст показания по 485. Но если дешевый ТТ не найдётся, то буду уже искать датчик 4-20 и подключать к ПЛК. Но пока ищу сам ТТ
Kip
Может ТТ с интерфейсом RS485 сразу взять?
Dmitry
Иногда не надо понимать, а надо взять и все сделать по новой
Noc

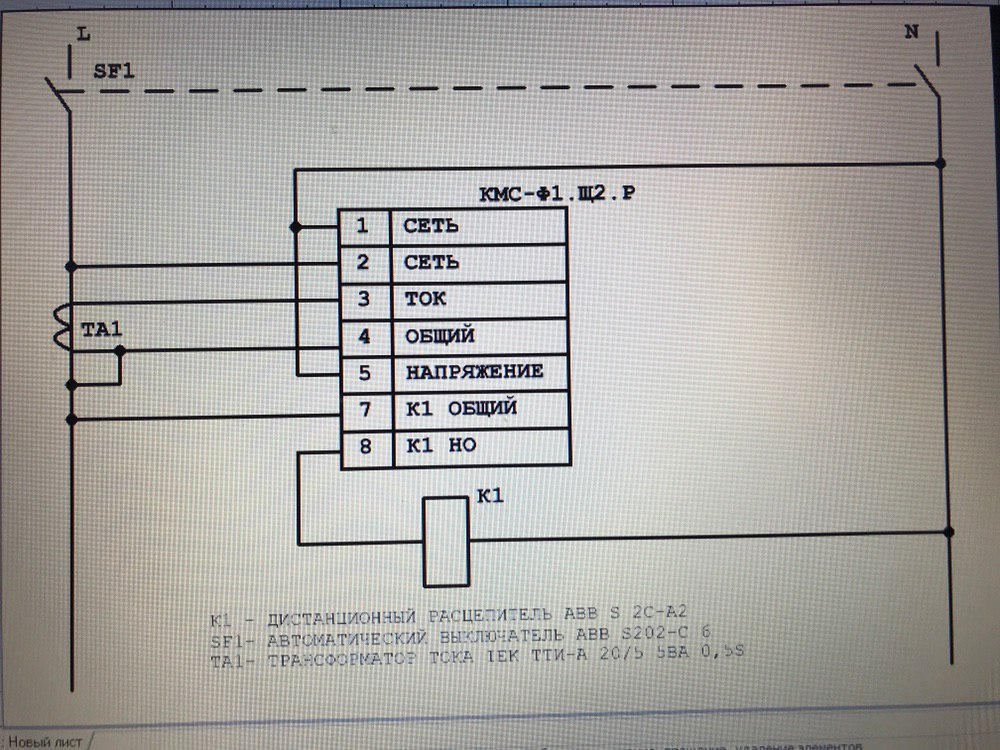

Можно и так, но я таких пока не встречал, так как мало работаю в АСУ. А во вторых у меня мультиметр также определяет напряжение, частоту, cos фи. Не хотелось бы ставить два устройства, одно, чтоб мерило ток, а другое чтобы напряжение. Ещё один вопрос: можно ли данную схему использовать в роли реле напряжения а щите АСУ, чтобы защититься от повышенного напряжения? КМС- это щитовой мультиметр, который замыкает контакты 7-8 при выходе напряжения за пределы нормы.
Kip
Недопонял. Данные тока, напряжения, косинуса уходят на верхний уровень куда-то и не управляют включением/выключением?
Noc
Они нужны чтобы следить за потреблением , то есть если сломался прожектор, обрыв линии, заклинило контактор, потребление будет больше/меньше ожидаемого и идёт сигнал оператору об аварии. И ещё технический учёт, чтобы понимать примерное потребление. Сильная точность не нужна, чтобы счётчик ставить Но будет отключение при выходе напряжения за нормы, по схеме, нарисованной выше.
Kip
http://www.eltranstech.ru/products/5a/
Noc
Спасибо! Именно такие ТТ и искал. Теперь надо понять как купить их в СПб. Думаю найду
