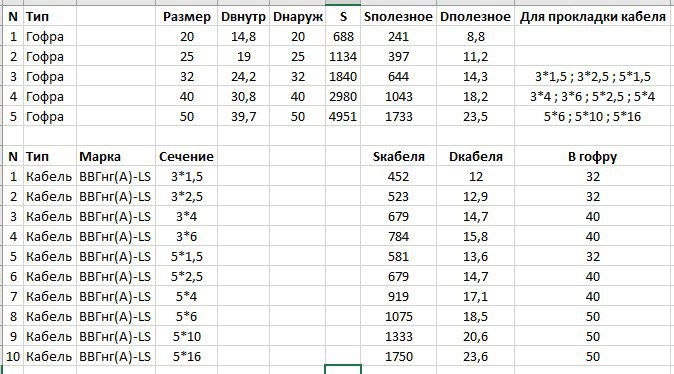

Товарищи электрики-монтажники, подскажите по вашему опыту: В ПУЭ п.2.1.61 говорит, если по-русски, то в гофре можно прокладывать кабель/-ей общей площадью сечения не более 35% площади внутреннего сечения гофры. А вот реально? я щас пересчитываю, чтобы понять в каком диаметре гофры прокладывать то или иное сечение кабеля ВВГнг(A)-LS и выходит, что по ПУЭ даже 3*1,5 с её наружным диаметром в 12мм можно прокладывать только в гофре диаметром 32мм. Чет по-моему субъективному мнению там 20мм должно хватить за глаза, но это необоснованно, поэтому хочу спросить практиков-монтажников - насколько это безопасно, насколько реально пропихнуть 3*1,5 ГОСТовский кабель в 20мм гофре? У меня подозрение, что 35% - это больше по части охлаждения и защиты при механических повреждениях, но это не точно.
Комментарии: 9
Anonim
В 20-ю гофру легко входит от 3х1,5 до 3х4 (даже плоский). Сильно вы заморочились с размером гофры.
Bulakhovskiy
Мне сча нач звонил, готовят вахтенный метод работы Если введут чс
Vasiliy
Так просто проектирование должно быть по нормам))) куда без этого) но хотелось как раз и узнать на практике обоснованность этого... то есть впихнуть кабель можно - уже хорошо. Осталось понять на счет вентиляции и мех.защиты в случае чего.
Anonim
Мехзащита относительная. Вентиляция? Хм! Будете дуть в гофру?
Vasiliy
каэш нет) но просто предположение - возможно так хотели усреднить то, что сейчас детально описывает ГОСТ на прокладку кабелей (вертикально/горизонтально и куча различий по способам креплений). Фактически, если подумать, то кабель если выбран правильно, то греться не должен. Поэтому и этот пункт ПУЭ может быть и устарел....но хз.
Anonim
В квартире редко встретишь кабель с длительным током в 16А (несколько часов). Электроплиты, конечно, жрут и по более 16А, но таки циклический работают. Правильный выбор сечения и защиты решают.
Igor
вы по площади сечения считаете или по диаметру? но в любом случае-32 для 3×1.5 это слишком). Есть еще в типовых проектах и справочниках коэффициенты, зависящие от количества поворотов трассы. Где-то даже капировал себе табличку. Правда полтзуюсь редко
Vasiliy
В пуэ указано считать от площади. По ней и считаю) А при чем тут повороты трассы, интересно?) неужели там кабель толще становится?)
