раньше не видел таких мульт по тб аа сорян проморгал ребят такой вопрос линия 6кв подходит на уличный тр 6/0,4 по низкой можно с помощью авт снять нагрузку но ведь тр имеет мощность холостого хода и как при этом отключать разъединитель на линии ?
раньше не видел таких мульт по тб аа сорян проморгал ребят такой вопрос линия 6кв подходит на уличный тр 6/0,4 по низкой можно с помощью авт снять нагрузку но ведь тр имеет мощность холостого хода и как при этом отключать разъединитель на линии ?
Комментарии: 46
Khalimbek
Снимите нагрузку по низкой и отклбчайте РЛ
Sadovnik
Ей можно принебречь. Снимай нагрузку по 0,4 и открючай разединитель. И не забудь про остаточное в трансе, а то полезешь....
Vasiliy

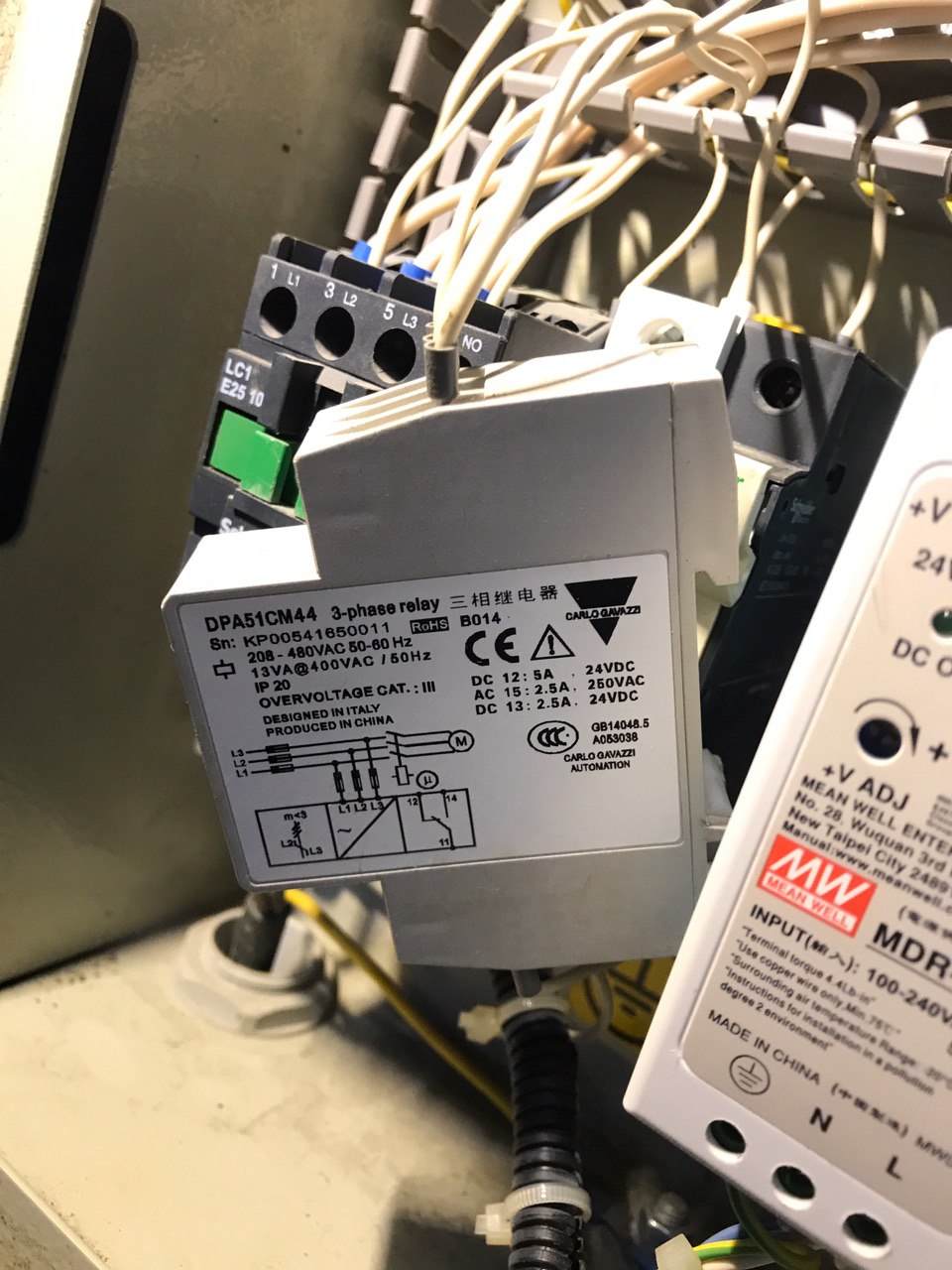

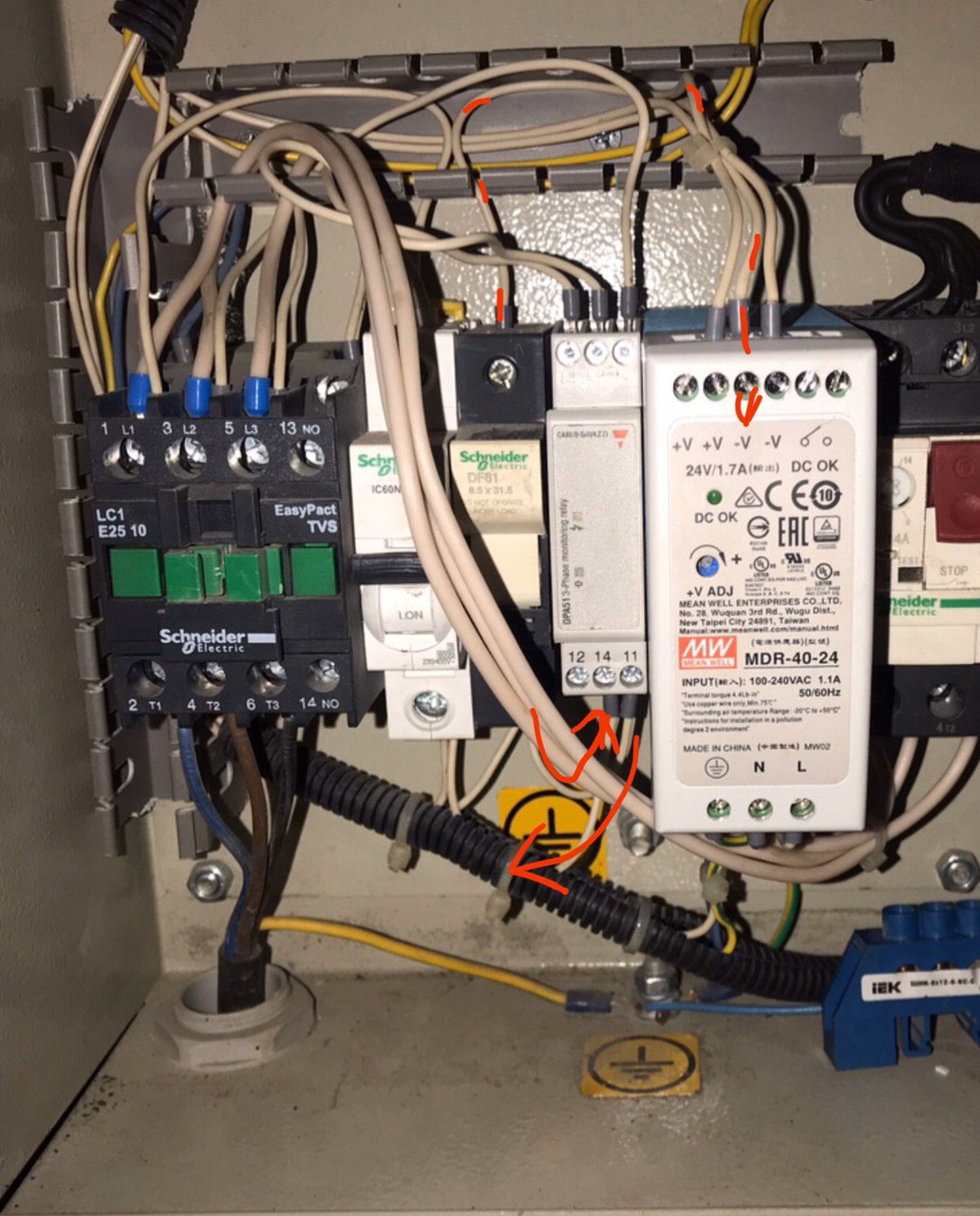

Так выглядит щит компрессора Так ошибка контроллера Это фазное реле, подключал контакты и так и сяк, толку ноль, ошибка не уходит
Vasiliy
Да Как его обойти? Провода втсят на 11 и 14, пробовал с 14 перекинуть на 12 - толку 0, пробовал отсоединять по очереди - толку ноль, как он работает не совсем понятно
Stalker
Замкните сухие контакты 14и 11 Напряжение на 14 дежурет?
Vasiliy
Замыкал провода отдельно, в шине перемычку не пробовал ставить Не помню, вроде на 11
Stalker
Есть схема ?
Vasiliy
Увы, ток на 14 все же судя по всему, 11 управляющий получается С блока питания идет минус на 24в Увы, со схемой было бы сильно проще) Плюс из меня электрик такой себе :(
Stalker
Блок питания для контроля+24
Vasiliy
Блок питания запитывает контроллер компрессора
Maksim
спасибо ,а то думал дуга может пойти
Stalker
Проверьте катушку МП на сколько вольт
Vasiliy
Мп?
Stalker
А1 и А2 Если магнитный пускатель на 380в он не притянится Имею ввиду катушка
Vasiliy
Ок, проверю
Maksim
да верно не хватет без ноля с нолем влегкую но сгорит быстро
Stalker
Если на 380 луче легче поменять мп На 220
Vasiliy
Понял, с пускателем буду разбираться, а вот что с контроллером делать?)
Maksim
не знаю какие то сложные схемы я просто брал экм 2 иек релюхи и вся автоматика
Stalker
Я бы оставил он ни причем Он на 24 вольта
Maksim
ты на 220 потеряешь мощность это раз
Stalker
Это точно
Vasiliy
Мне для тестов, не для работы
Maksim
качать будет дольше давление набирать долго будет по сравнению 380 4 квт это кайф само то
Vasiliy
Да, понимаю.
Vasiliy
Я про то что он выдает ошибку обратного вращения, т.е. ошибку по фазе
Maksim
ну смотря что за модель двигла итд
Stalker
Реле не привязан к кантролеру
Vasiliy
Ок, а что ему тогда может не нравится? Как отследивается верное вращение?
Vasiliy

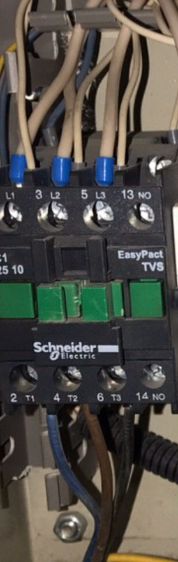

Напряжение катушки управления: Номинальное значение - 220 В AC Диапазоны предельных значений: - на срабатывания 85%...110% от номинального - на удержание 30%...60% от номинального Это данные установленного МП Катушка на 220, значит менять не нужно, верно?
Stalker
Тогда странно
Maksim
это ты в интернете нашел ?
Stalker
Сними фото контроллера
Stalker
Отправьте
Vasiliy
При не правильном старте через 5-10 секунд компрессор сгорит, это винтовой, поэтому защита наглухо стоит
Maksim
да нужно про его прочесть
Vasiliy
Есть инструкция к нему
Maksim
это ты в интернете нашел ?
Vasiliy
http://acti-pro.ru/produktsiya/kontaktoryi-puskateli-schneider-electric-tesys-lc1e-lc1-e/lc1e2510m5.html
Stalker
На самом мп надо смотреть
Maksim
правильно !
Vasiliy
Ок, но сейчас не рядом с ним
Maksim
потосу что они точ в точ бывают и на 220 и на 380
Stalker

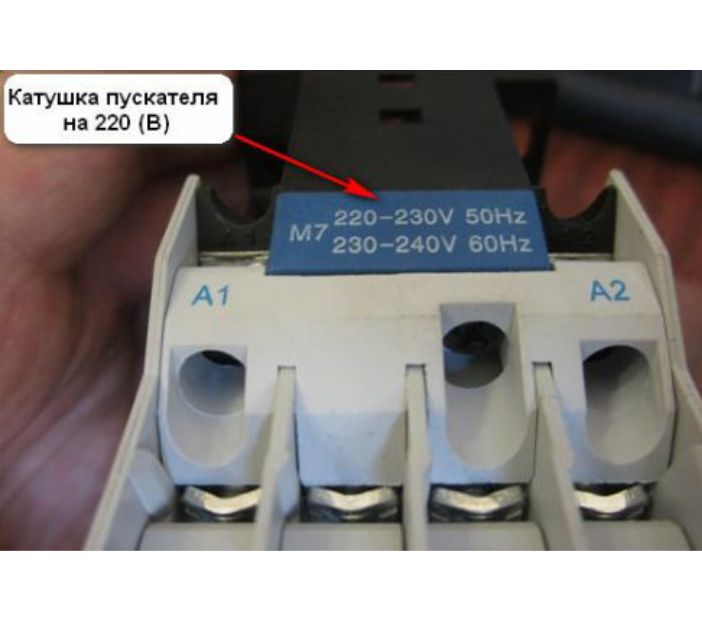

Обычно с верху контакты А1и А2
Maksim
да на них бывает мелким шрифтом написанно
Stalker
Даже по размеру
