Здрасте, электрики. А кто подскажет нормы сопротивления растеканию тока заземляющих устройств для ТП20/0,4 ? Вроде как ПУЭ говорит 0,5 Ом. А у меня проектировщик в проекте написал "не более 0,125 Ом". Откуда это взято?
Здрасте, электрики. А кто подскажет нормы сопротивления растеканию тока заземляющих устройств для ТП20/0,4 ? Вроде как ПУЭ говорит 0,5 Ом. А у меня проектировщик в проекте написал "не более 0,125 Ом". Откуда это взято?
Комментарии: 13
Gryt
Вы путаете сопротивление растекания и переходное сопротивление.
Sergey
Нет. Не путаю. Или не я. Переходное 0,05.
Gryt
Странные цифры. Всегда было 0.1 и 0.5 х региональный коэф т. У нас он 2.5, если память мне не изменяет.
Sergey

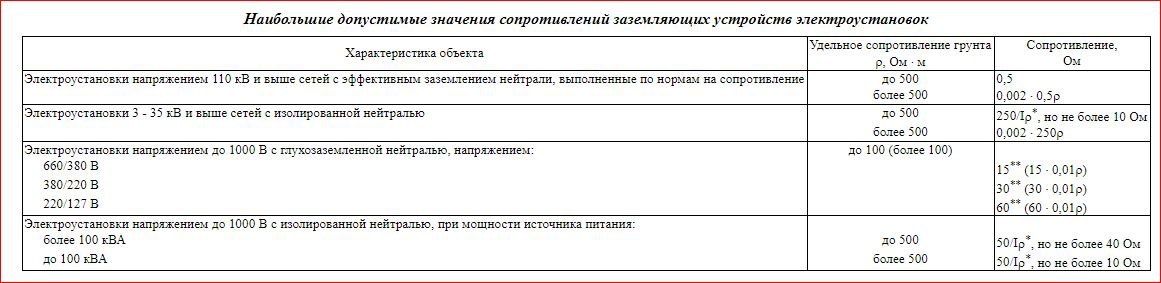

ПТЭЭП таблица 6 ПУЭ
Ruslan
Всем привет! Необходим стабилизатор 1ф, 7 кВт! Какого производителя посоветуете?
Gryt
Точно... 4 ома с учетом коэф-та. Запамятовал уже. 0.5 не ваш случай.
Aleksey
0,5 Ом это переходное сопротивление контактов максимальное, 30 Ом это ЗУ с не подключенной нейтралью, 4 с уже подключенной, ну и есть 0,5 Ом для сетей 110кВ с эффективно заземленной нейтралью)
Gryt
Это из приведённой таблицы видно. Только сопротивление не переходное там.
Aleksey
Я и имел ввиду что для данного случая 0,5 значения нету)
Gryt
Совершенно верно, 0.5 от 110 Кв норма. И таки 0.1 для металлосвязи 10/0.4 четыре ома. Увас 20/0.4 скорее всего опечатка.
Gryt
Вот и пусть покажет, откуда он взял эти цифры. Надеюсь у вас не ведомственное строительство? Там что угодно может быть прописано. Делал контур для спецсвязи, там вообще туши свет нормы были. Бурили 10 метровые скважины, а электроды из спецстали засыпали графитовой крошкой с солью.
Aleksey
Так строительство то не у меня)) Хотя яб не отказался от контура до 0,5 Ом)) Только пароход наверное закопать придется)
Gryt
Много железа надо похоронить для этого
