Не, чёт найти не могу Тип получилась вот такая схемка. по прикидкам розничная цена такого АВР получается в пределах 12к грн (35к руб.). Примерно тоже самое, если брать на рынке готовую сборку В чатике у нас есть)
Не, чёт найти не могу Тип получилась вот такая схемка. по прикидкам розничная цена такого АВР получается в пределах 12к грн (35к руб.). Примерно тоже самое, если брать на рынке готовую сборку В чатике у нас есть)
Комментарии: 13
Konstantin
Всем привет! Подскажите пожалуйста, для бойлера УЗО надо брать типа А или можно АС?
Anonim
в бойлере ж нет импульсных помех. только синус
Konstantin
Нет, верно. Просто решил на всякий случай спросить
Bulakhovskiy
Там само управление жирно стоит и плюс контакторы
Igor
Если надо очень бюджетно-ЩАП в электромонтаже)
Maksym
Схема АВР на контакторах в инете на раз-два расписана. В моем случае, я две реле напряжения и 2 реле времени с доп контактами заменил на одну реле АВР. По цене тоже самое будет. А с контакторами все равно так получится. Электрическая и механическая блокировка от одновременного включения - это однозначно мастхэв.
Bulakhovskiy
Контакторы какие?)
Maksym
Тебе производитель нужен? Я собирал спецификацию на eti
Bulakhovskiy
Скинь модель контакторов С мех блокировкой
Maksym

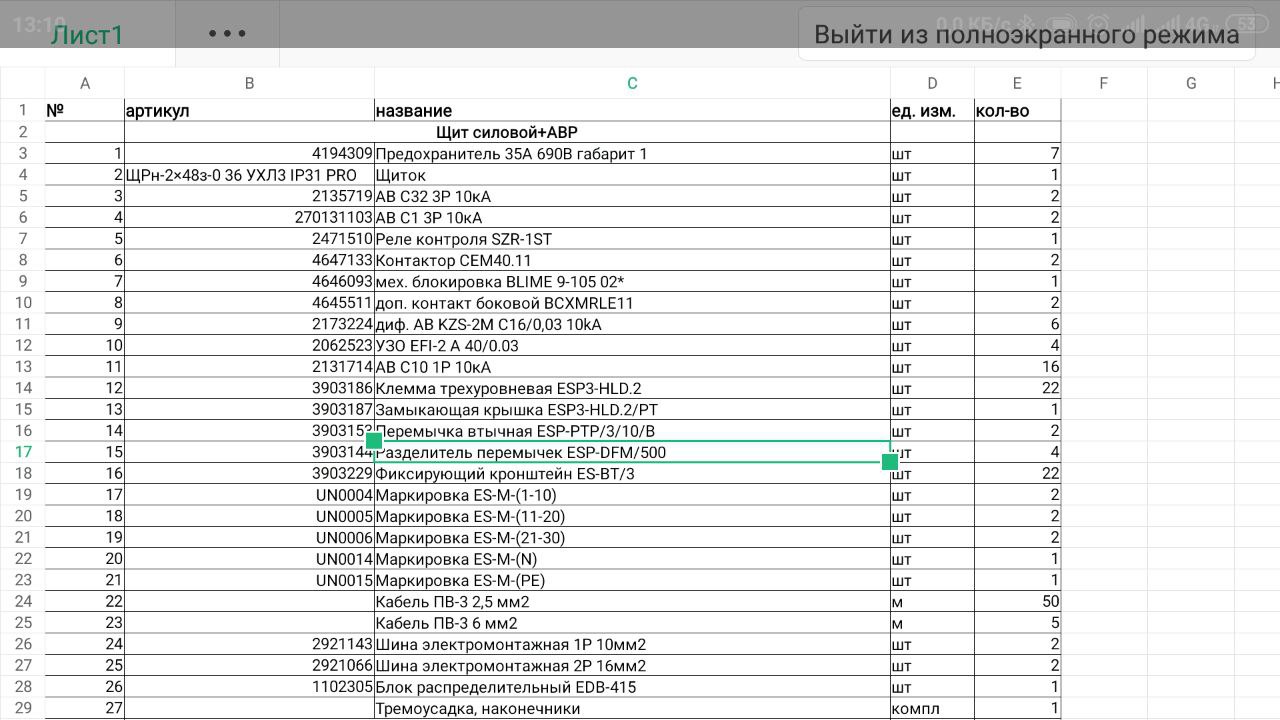

Это на весь щит, АВР я встроил в РЩ, это его спецификацию. Выбери позиции, которые тебе нужны Доп, контакты там с запасом взяты, на контакторах есть, на мех.блокировке есть и ещё допы. Хрен поймешь, куда потом сигналы нужны будут. На контакторах доп контакты для электрической блокировки
Dmitriy
На двух контакторах собрать проще, если бюджет небольшой со всякими блокировками и схемой запуска генератора при необходимости Или вообще вот, если без заморочек https://youtu.be/8PvA5hriGdg Либо вот, просто и сердито https://youtu.be/8ziA_37GukE Либо вот, со спец блоком, дорого https://youtu.be/ZfG5hp-e8XE
Sano
Я не понял вы АВР собирали или АВР с реверсом? Чего фазы переползли на другом вводе?
