Здравствуйте, подскажите, какое должно быть сечение заземляющего проводника при заземлении телекоммуникационных шкафов, модулей грозозащиты? В ПУЭ описано, что при сечении фазного до 16 мм2, сечение заземляющего равняется сечению фазного. При отдельной прокладке заземляющего проводника, его сечение должно быть не менее 2,5 мм2 (с дополнительной защитой) и 4 мм2 (без защиты). Есть ли какое-то нормы регламентирующие именно заземление телекоммуникационного оборудования, шкафов, стоек? Заранее благодарен!
Комментарии: 14
Maksym
Требования к ЦоД ВС-60-29 вроде. Номер могу чуть ошибочно написать с памяти, но это требования по обустройству ЦОД. Почитай, но вроде они там на ПУЭ ссылаются. Лично я делаю так - питание стойки 3Х2.5 для внутреннего железа, дополнительно по периметру помещения функциональное заземление полосой 40*4 а до нее от ГРЩ - 6 мм2 (может и больше, зависит от длинны), корпуса шкафов к полосе проводами 6мм2. Ну и ещё по новым требованиям на линиях питающих телекоммуникации обязательны УЗИПы (этот момент сам штудирую пока, так что без комментариев:))
Noc
Спасибо большое! Но такого документа никак не могу найти.
Maksym
https://www.karma-group.ru/gost-datacenter/ Это первая же ссылка с Гугла по поиску ЦОД ГОСТ...
Noc
Спасибо. Этот ГОСТ я нашёл, просто я искал похожий по нумерации на тот, который вы написали.
Maksym

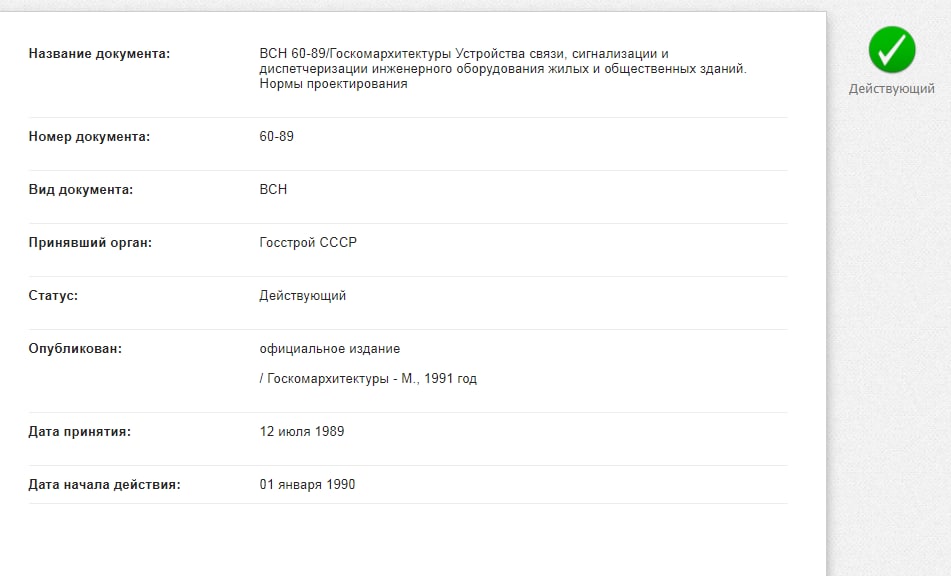

вспомнил, вот об этом нормативе я говорил
Aleksey
И я разбирал свое. Показалось норм
Noc
Спасибо большое! А он ещё имеет силу? Просто там везде СССР фигурирует.
Maksym
скорее всего его как раз на тот ГОСТ и поменяли, но лучше перепроверить статус
Igor
выложите табличку с результатами в общий доступ, пожалуйста. Действует. Вероятнее всего, есть более новые СП и ГОСТЫ, но этот всё равно действующий) 31 год..
Maksym
у меня немного другие требования ) у нас ратифицировали европейские EN
