Подскажите пожалуйста, вводной СИП4 2*16, можно ли подключить параллельно 2 стабилизатора , один на 5 второй на 10 квт, загрузка 10квт полная, постоянно, 5 -ти киловатного не постоянно (домашняя эл.сеть) . Эл стало проседать в вечернее время до 160В, не будут ли стабы мешать друг другу и выдержит ли СИП ?
Комментарии: 15
Sano
Длина линии какая?
Alex
30 метров примерно...
Ilya
Всем привет такой вопрос. решил поставить себе на вход УЗИП. в наших краях, к сожалению, не так много специалистов, которые могут проконсультировать в данном вопросе. Из тех, что мне рекомендовали, остановился на вот таком варианте: Ограничитель перенапряжений Тип II V20-C 1+NPE-280, OBO Bettermann Артикул OBO Bettermann: 5094650 Вводные - 12этажный жилой дом, 70х годов постройки, в черте города, с одной стороны многоэтажная застройка, с другой - частный сектор. Заземление в щитке есть, но никто не может внятно ответить, по какой системе оно сделано (скорее всего либо TN-C либо TN-C-S). Ток КЗ я намерил косвенным способом и получил 300А. УЗИП будет установлен в этажном щитке, перед ним - двухполюсный выключатель нагрузки и двухполюсный разъединитель с плавкими вставками на 60А (дальше идет двухполюсный автомат на 40А класса C и оттуда уже на щиток в квартире) Собственно, вопрос - правильно ли подобран УЗИП?
Sano
Допустимые токовые нагрузки основных жил (А)100 Чисто теоретически подойдёт. И в мануале сказано, но это вроде к вам не относится. Защитные приборы должны устанавливаться перед устройством защитного отключения УЗО (RCD), иначе оно будет расценивать отводимый импульсный ток как аварийный ток и прервет электрическую цепь
Ilya
возможно есть другие варианты, более подходящие? и да, УЗО конечно будет дальше, уже в квартирном щитке. узип защищаю по сути только плавкими предохранителями (и тут меня несколько смущает момент, что предохранитель ставится и на ноль, т.е. если чисто теоретически перегорит нулевой предоханитель, но не перегорит фазный, это наверно не очень хорошо получится, и тут, насколько я понимаю, реле напряжения уже не поможет)
Sano
А причём тут реле напряжения? Если у вас перегорит предохранитель на ноль у вас и электричество закончится. Реле напряжения и УЗИП это разное
Ilya
насколько я понимаю (если что - я вообще не электрик, но приходится вникать), при обрыве нуля где-то в здании в розетке может оказаться повышенное или пониженное напряжение - и от этого защищает реле напряжения. если же ноль перегорает у меня на вводе, то у меня на всех электроприборах остается фаза. насколько я понимаю - самим электроприборам это ничем не грозит, но я не уверен, насколько это вообще безопасно - тот же пробитый ТЭН на бойлере например не может ли в этот момент себя проявить? Диффавтомат или УЗО, как я понимаю, в этой ситуации уже тоже ничем не помогут P.S. да, я понимаю, что УЗИП и реле напряжения - разные вещи (хотя вроде попадались мне в одном корпусе, но мне такие решения жутко не нравятся). С УЗИП вроде как разобрались - должно подойти. Теперь вопрос по предохранителям перед УЗИП на фазе и нуле - насколько данное решение оправдано и безопасно
Anonim
Плавкие вставки защищают сам узип. Если они перегорят, узип будет отсоединен от линии, которая вернется в состояние "без защиты узипом"
Ilya
так, насколько я понимаю - задача УЗИП - организовать КЗ при перенапряжении. это КЗ и должны отработать плавкие вставки, обесточив всю линию. Сама она в состояние "без защиты" никак не вернется - замена плавких вставок подразумевает и замену варисторов в УЗИП. плавкие вставки - исключительно чтобы не менять автомат после каждого срабатывания УЗИП (как я понял, автоматы такое плохо переносят, и после каждого срабатывания их нужно проверять, максимум хороший автомат может "пережить" 5-6 срабатываний УЗИП, но это никто не гарантирует). Т.е. узип по сути ничего не защищает - он "умирает" и тянет за собой предохранители. поправьте, если я неправильно все понимаю
Anonim

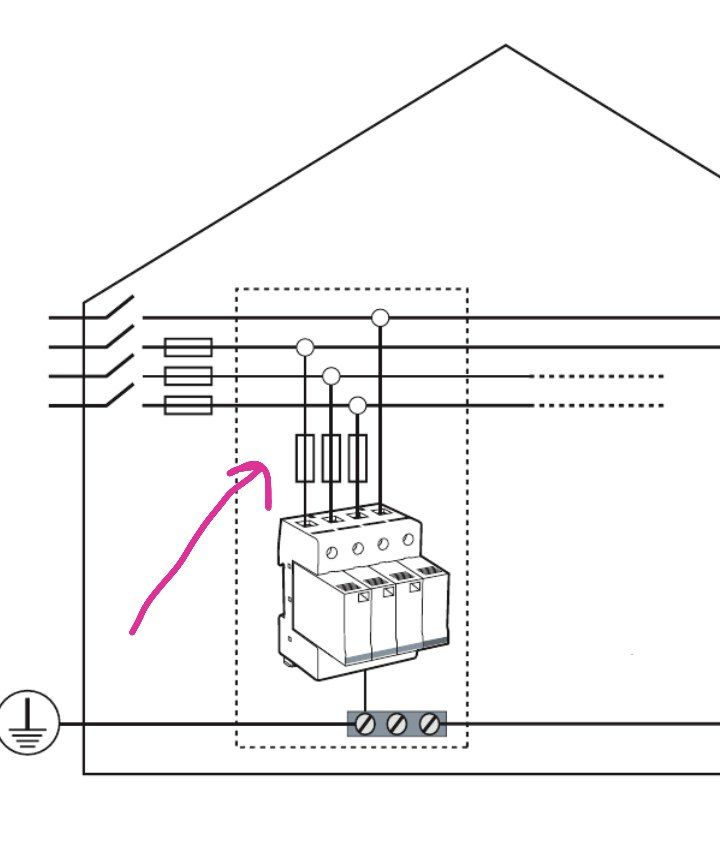

Если мы о предохранителях, показанных стрелкой, то они для защиты самого узип. Бывает, там ставят автоматы вместо них, но по мануалам там должны быть предохранители
Ilya
а смысл вообще в таком подключении? я предполагаю предохранители, которые на картинке стрелочкой НЕ указаны, и все. А по этой схеме... ну да, узип выживет, а вся техника на линии? и что характерно - на нулевой линии тут предохранителя нет
Anonim
Те, которые не отмечены стрелкой, могут быть обычными автоматами, либо размыкателем с плавкими вставками, как хотите. Смысл тех, которые отмечены стрелкой, в том, что при спекании узипа предотвращается КЗ на землю (точнее, на РЕ) Это всего лишь одна из моделей узип. У каждой свои требования по схеме подключения и номиналам
Alex
Понял, вроде) Спасибо. А 2 стаба в парелельном подключении будут работать нормально ? Подскажете?
Sano
потери будут в районе 4%. При полной загрузке у потребителя будет в районе 210В при постоянных 10 кВт потреи составят 2,75% У потребителя в районе 213В
Alex
Сип выдержит? просто я считаю что 10 квт при 160в это 62,5А , а при 220 -45,5 . и если оба стаба будут работать , тот что сильней будет забирать ? Или мне лучше на постоянного потребителя в 10квт не ставить стаб (не критично) , а поставить только на дом 5квт стаб)
