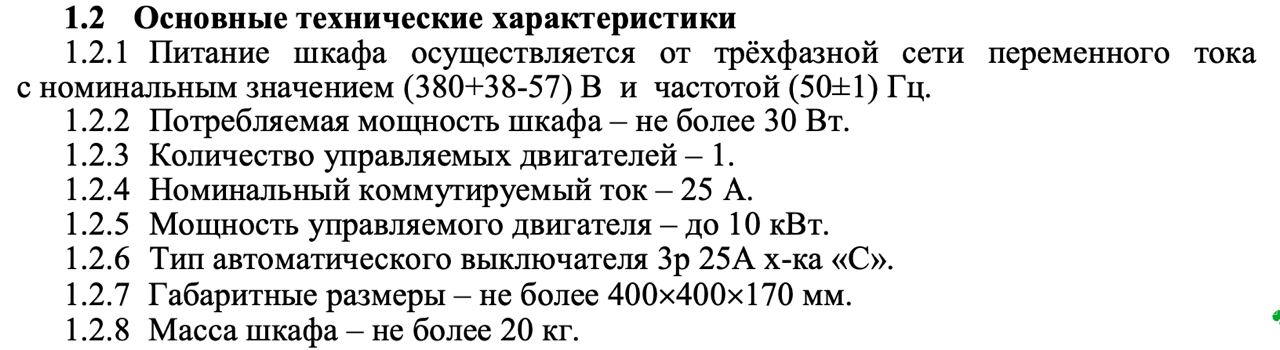

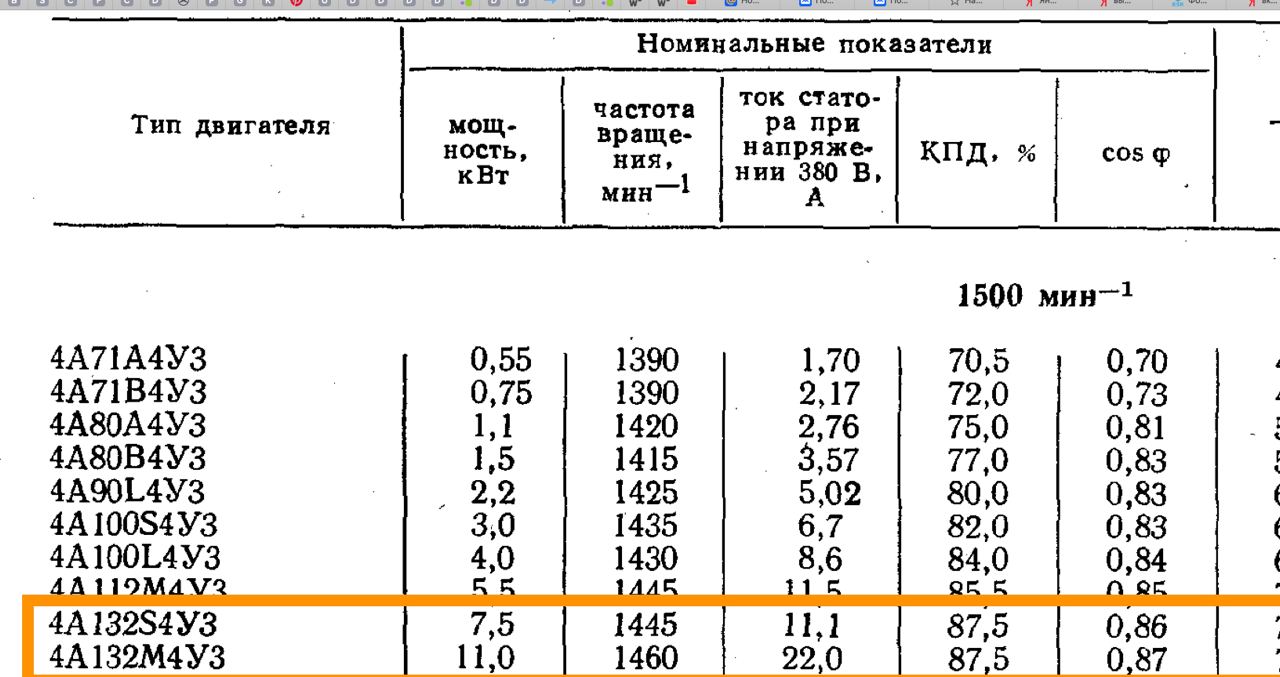

Коллеги, добрый вечер, туповатый вопрос есть. Имеем двигатель на вентиляторе ДУ 132s4 , где бы найти его токовые характеристики точные и косинус фи.. Мощность на валу 7,5 квт. ШКП 10 Болид для управления - привезли заказчики, Выкопировку из паспорта ШКП приложил. Ток статора по старым данным 11 ,1 А.. Сечение которое хочу кинуть -2, 5 квадрата. 5 жил.. Собственно вопрос- почему нигде не хотят правильно писать мощности для подбора оборудования и сечений кабеля. Так принято с 90-х стало что ли?))
Комментарии: 20
Maksym
А на самом движке не указана его модель? Конкретные характеристики разве что там,если быстро. А если долго, то запросить у производителя вентилятора какие движки они ставят и запросить то е самое, но уже позже. Да это исторически так сложилось. В принципе, для оценочного выбора кабеля хватит и мощности на валу, КПД, пальцем в небо - 0.92, значит у тебя 8квт движок Вот что-то похожее на фото,но на 6 полюсов. Что-то ошибся я с КПД)
Ilya
За 2,5мм² расстрелять!
Andrew
это у нас руководство лучше еще людей в помощь найдет, чем кран заказывать)
Ilya
Ну 11кВт при сильном желании можно поднять, смотря на какую высоту и каким путем :/
Firetracker
это еще почему?
Maksym
Вангуешь на 4ку? При 7.5 кВт
Ilya
Да
Ilya
Это как минимум, я ставил у себя 6мм² (11квт), ибо он в лотках + метраж и т.д...
Maksym
Если это ДУ, то он Е90 затягивается, в открытую, может по лоткам часть конечно
Firetracker
Так. А защита как отработает?
Firetracker
По лоткам да не.. 6 много.. 4 максимум с огромным запасом. Медь же.
Ilya
Если двигатель дымоудаления, то уж тем более сечение 4мм кидать и ни каких защит там и в помине не должно быть (ПБ) В общем если 7,5/1500 типа аир132l4 ток будет 15,6А , косинус 0,84-0,85, КПД 85-87%... Сечение можно кидать 2,5мм², но главное учесть способ монтажа КЛ и его длины, так же чисто из-за своего сложно цеха рекомендовал бы кидать 4мм² и забыть всё как страшный сон!!!
Firetracker
Не совсем так.. Не должно быть защиты по теплу..
Viktor
2,5 мм2 мало,ток рабочий если 15,6а,то пусковой будет в разы больше,а автомат на 2,5мм2 16а надо ставить,думаю даже D16a не вывезет
