Из нашей душевной беседы я понял что имея 380в 100м длины и мощности 100кВт, мне необходим кабель сип 2 3×50 +1×54,6 можно хуёвого кабеля с номиналом в 245А и защитить его автоматом тоже можно хуёвым с номиналом в 160А?))) поправьте если не так?))
Из нашей душевной беседы я понял что имея 380в 100м длины и мощности 100кВт, мне необходим кабель сип 2 3×50 +1×54,6 можно хуёвого кабеля с номиналом в 245А и защитить его автоматом тоже можно хуёвым с номиналом в 160А?))) поправьте если не так?))
Комментарии: 25
Andrew
ты не понял сути, что тебе надо курить матчасть, а твоя задача - это не 3.5 формулы, а проект с расчетами
Alex
Нету проекта понимаешь?))))) все болт на него ложат и хреначат с запасами))) проектному отделу по хорошему нужно неделю сидеть в формулы залипать Как будто не в России живёшь
Andrew
мои полномочия все. и да, не в России)
Igor

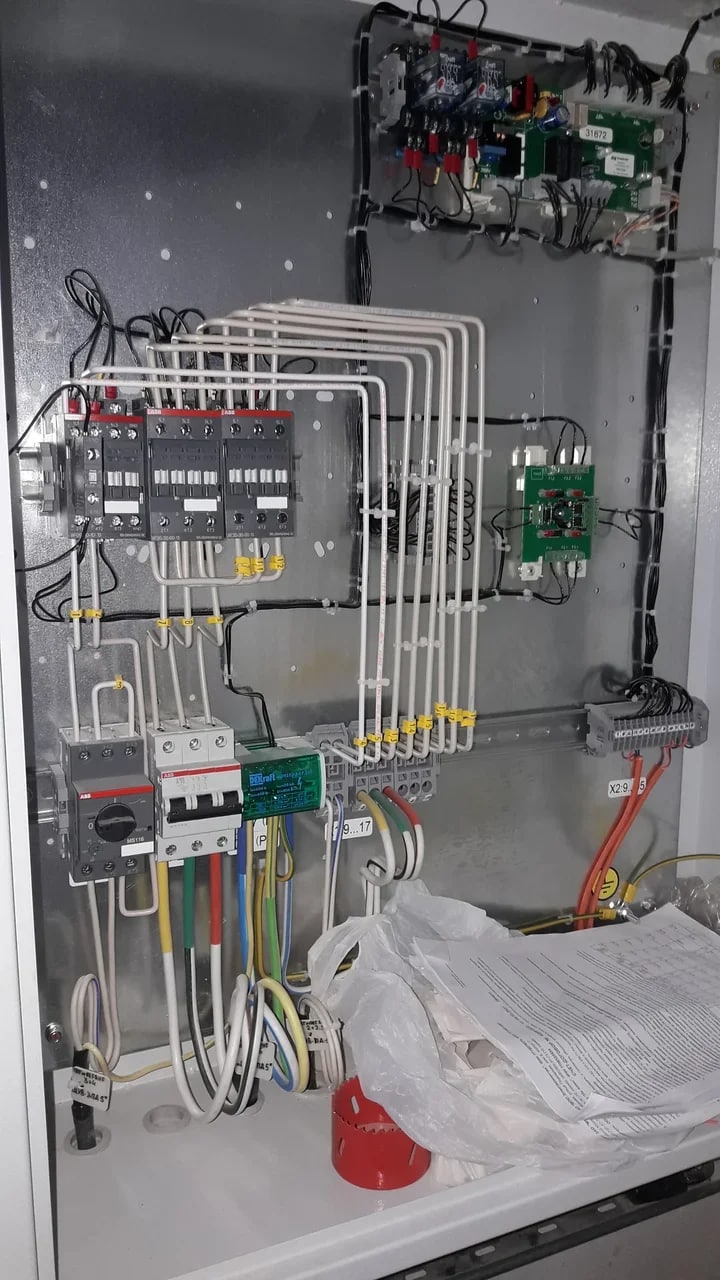

Золотой ты человек!)) Интересно разводку сделали.
Alex

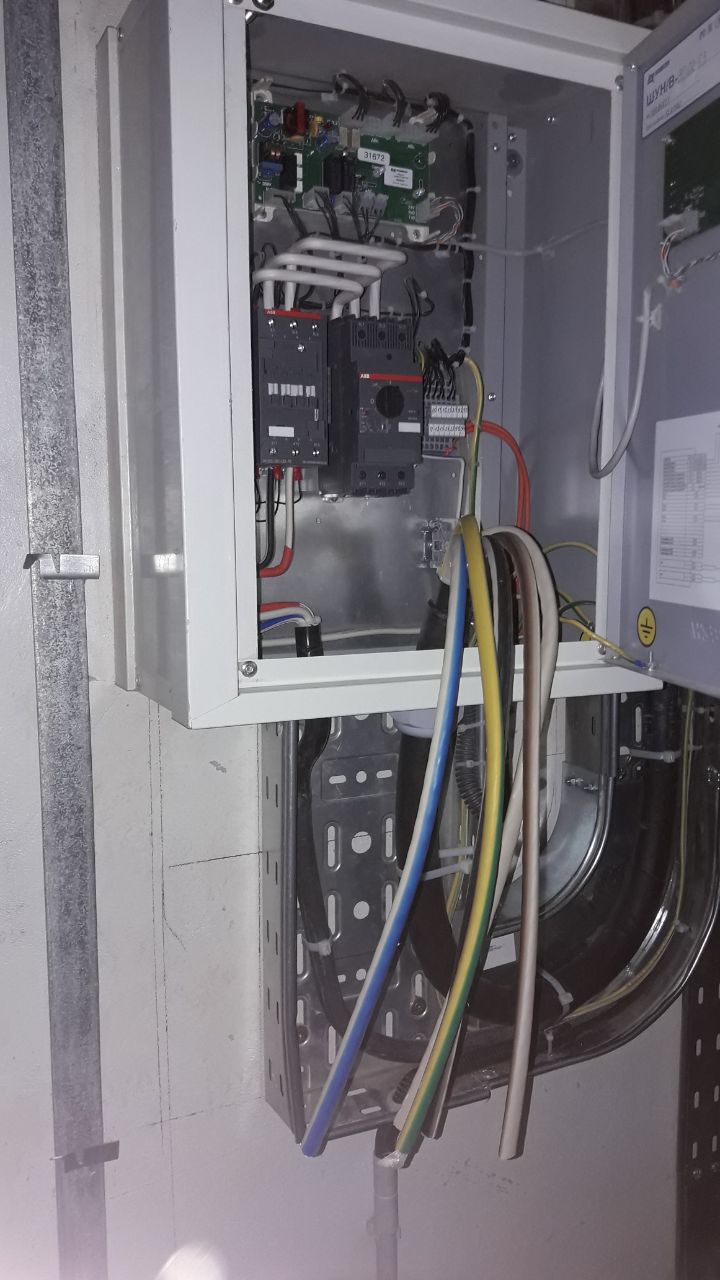

Ввод снизу не по ПУЭ! Сейчас начнётся холивар! Скажут обоссать и сжечь
Igor
О как.а пункт не подскажете?)
Alex

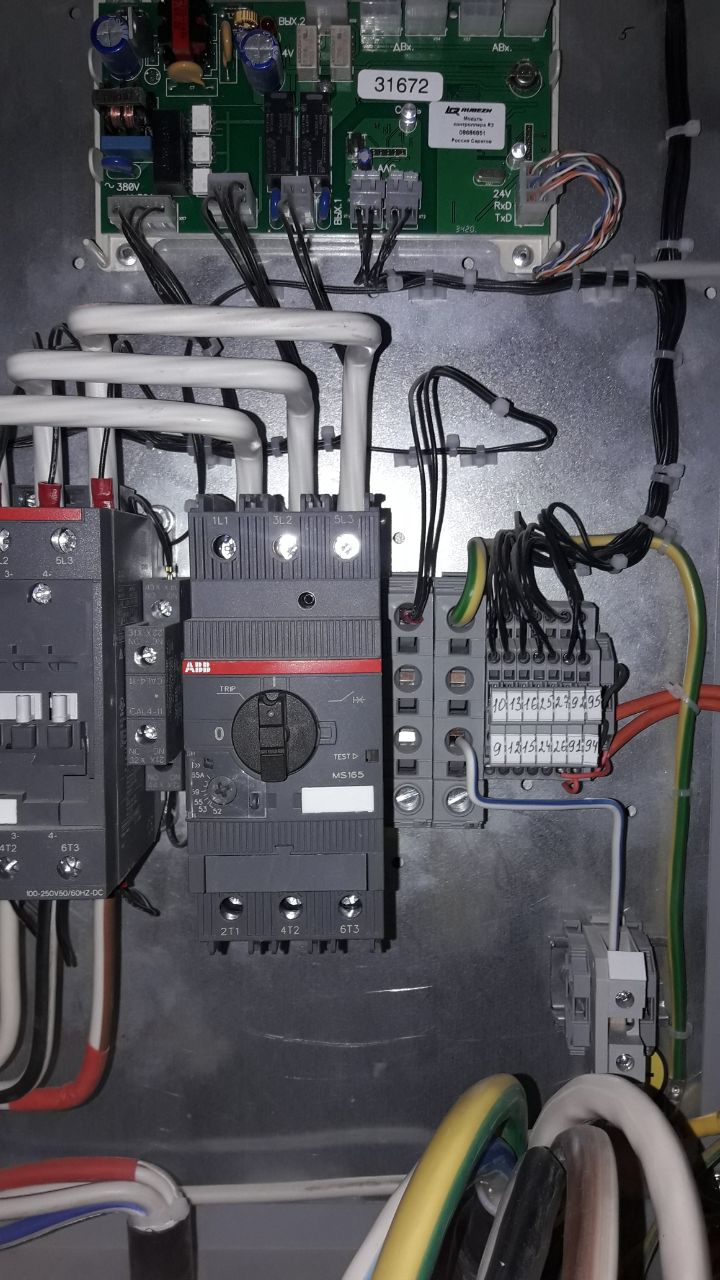

ПУЭ7 пункт 3.1.6. У автомата ABB по схеме неподвмжные контакты сверху как мы видим на вашем фото)
Roman
Выглядит хорошо и интересно. Хотя кабель-канал для гибких проводов было лучше использовать
Igor

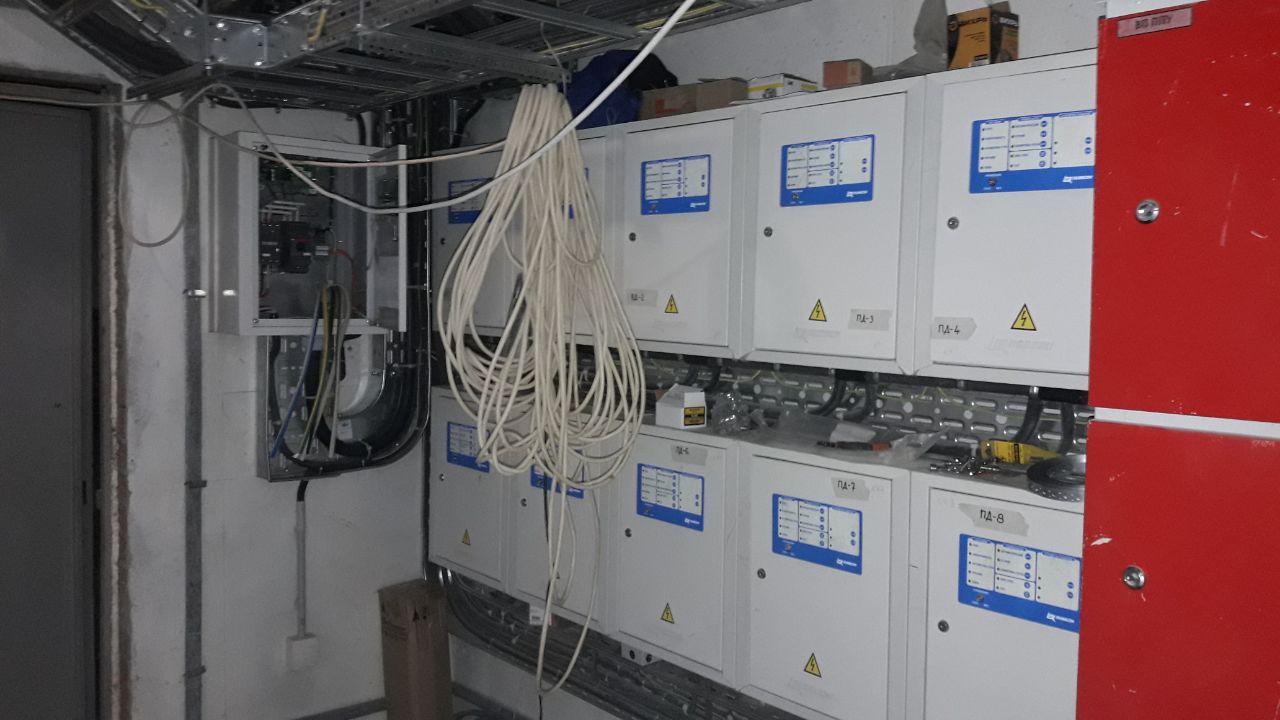

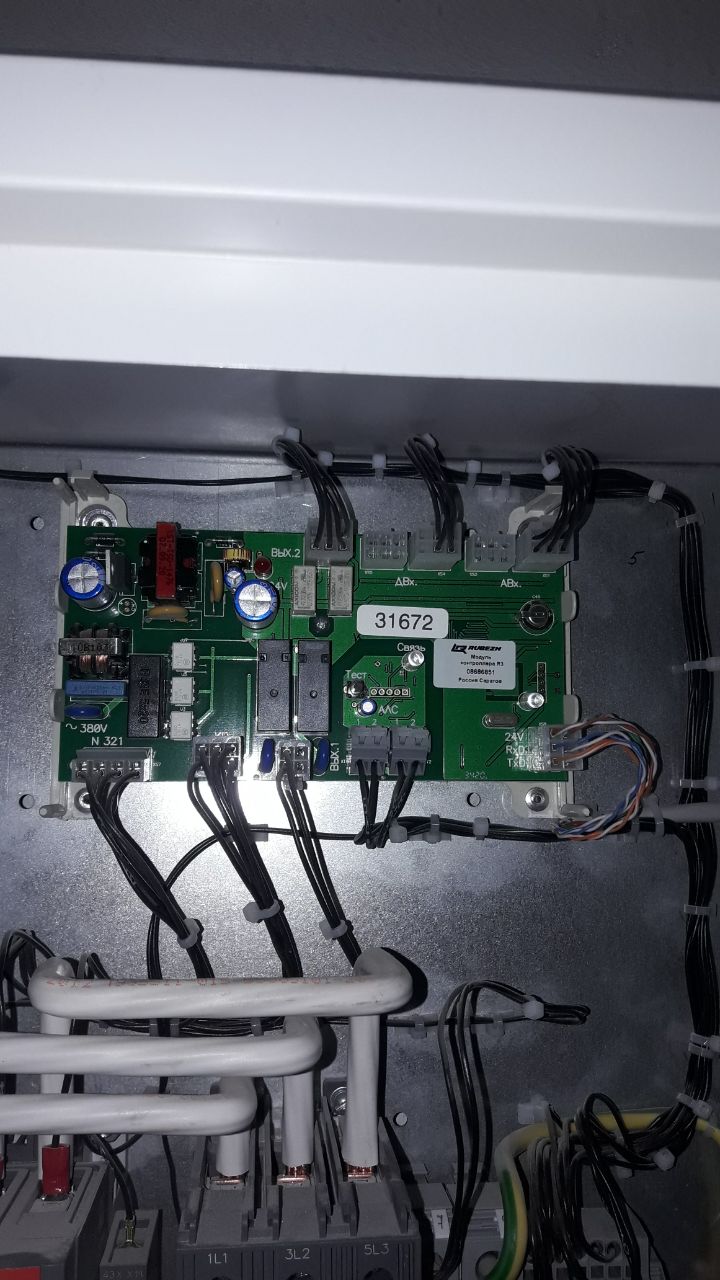

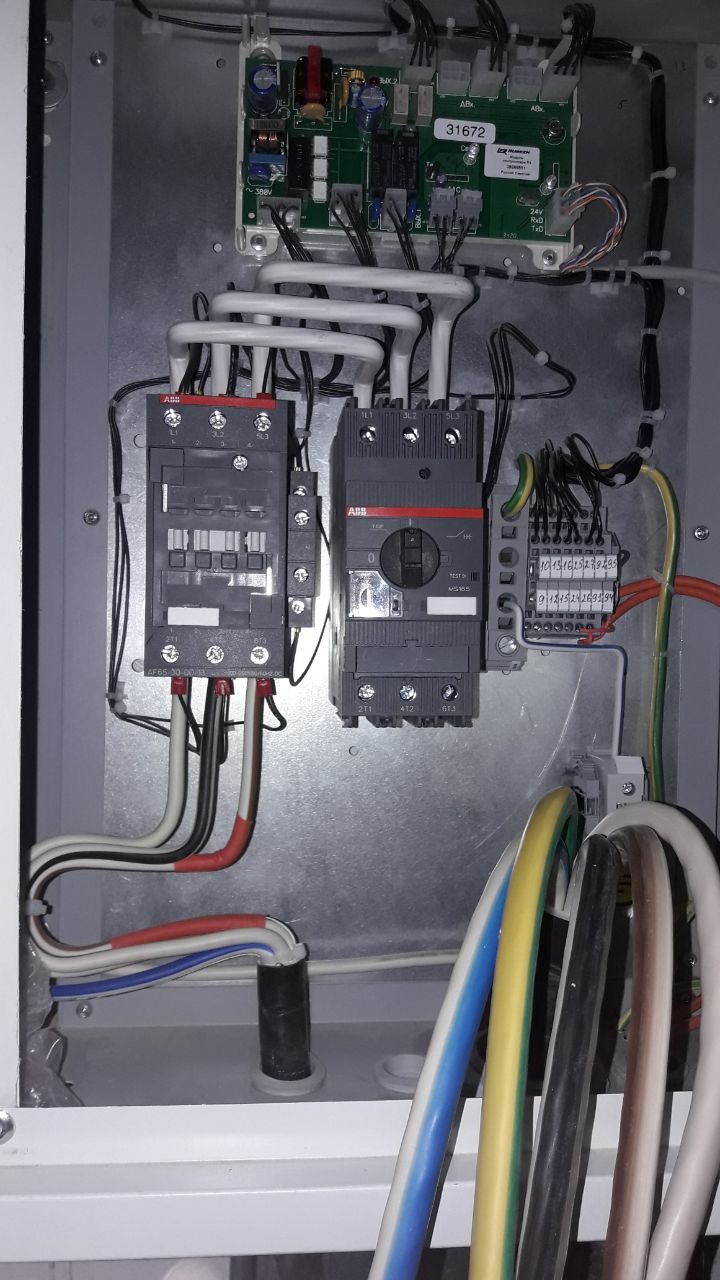

Видимо у производителя так принято. Это ШКП. Суля по всему Рубеж. Вот такие же. В одном почему-то питание 5×50 при отходящем 5×16. Теперь вот монтажники мучаются с подключением
Roman
Не удивительно что мучаются. Я такой и в руках не держал, но представить себе не могу как в таком ограниченном пространстве подключить такую дуру получится...
Igor

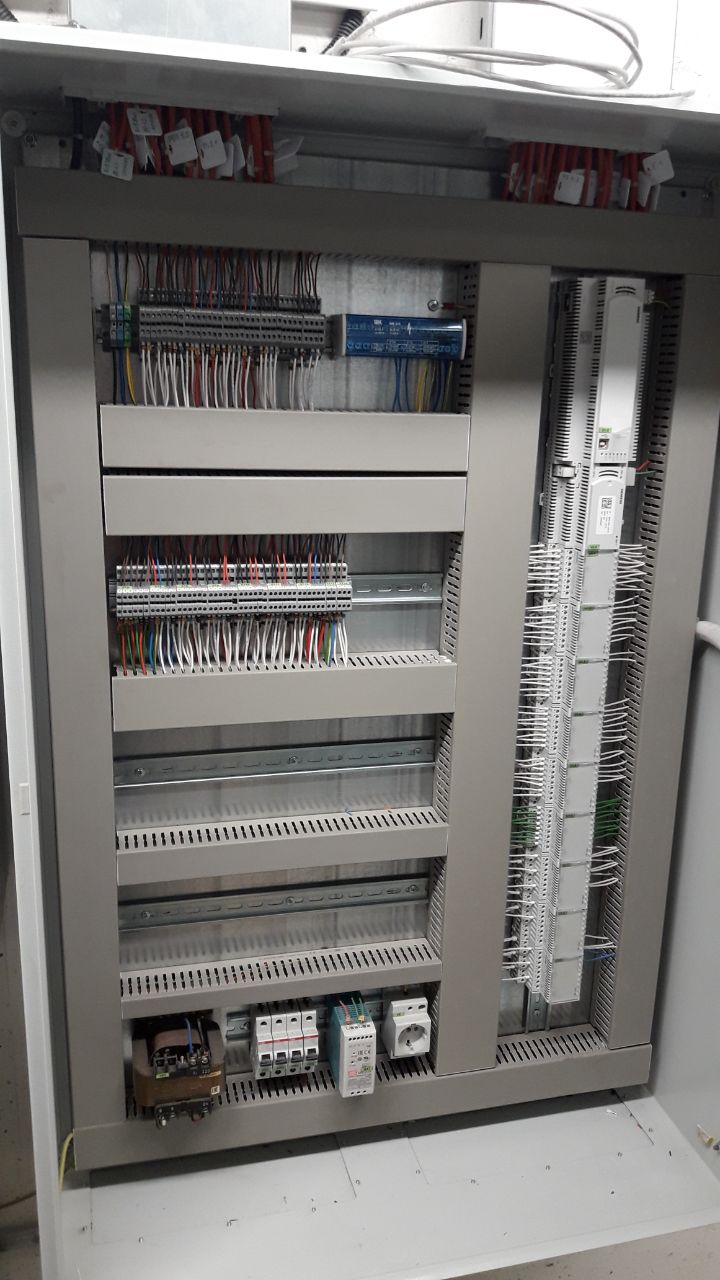

Вот и с коробами) это уже наши сборщики колдовали. АВР и шкаф автоматики ИТП.
Andrew
явно выглядит лучше, чем та хрень выше)
Roman
Во, люблю такое )
Maksym
Красиво сработано
Nikolay
Наклеек не хватает, и ввод не коричневый, черный, серый, а как захотелось.
Andrew
каких наклеек? аппараты все подписаны же
Nikolay
Не только на аппараты маркируются.
Andrew
странные дела, а что еще маркировать?
Nikolay

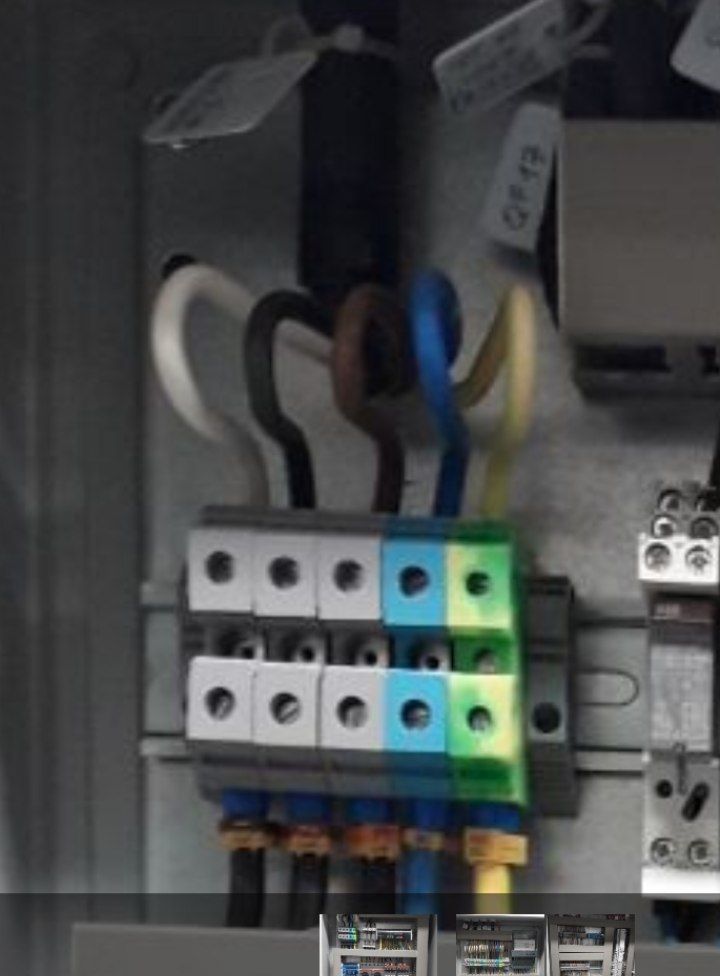

Что под синей крышкой, что под черной, рядом на корпус клемма, что это, на вводе тоже было бы хорошо.
Andrew
если ты внимательно посмотришь, то кабели промаркированы, а клеммную коробку никто маркировать не будет)
Nikolay
Это вы кому, да, но он должен слева быть, L1,L2,L3,N,PE Виду что не будет, поэтому и пишу что плохо.
Igor
Какой кабель был. А почему именно коричневый черный серый? Там вроде бел-чер-кор-не норм?) Каких наклеек не хватает?
Anonim
А зачем, интересно, змейку на мотор-автомате пронумеровали?..
Igor

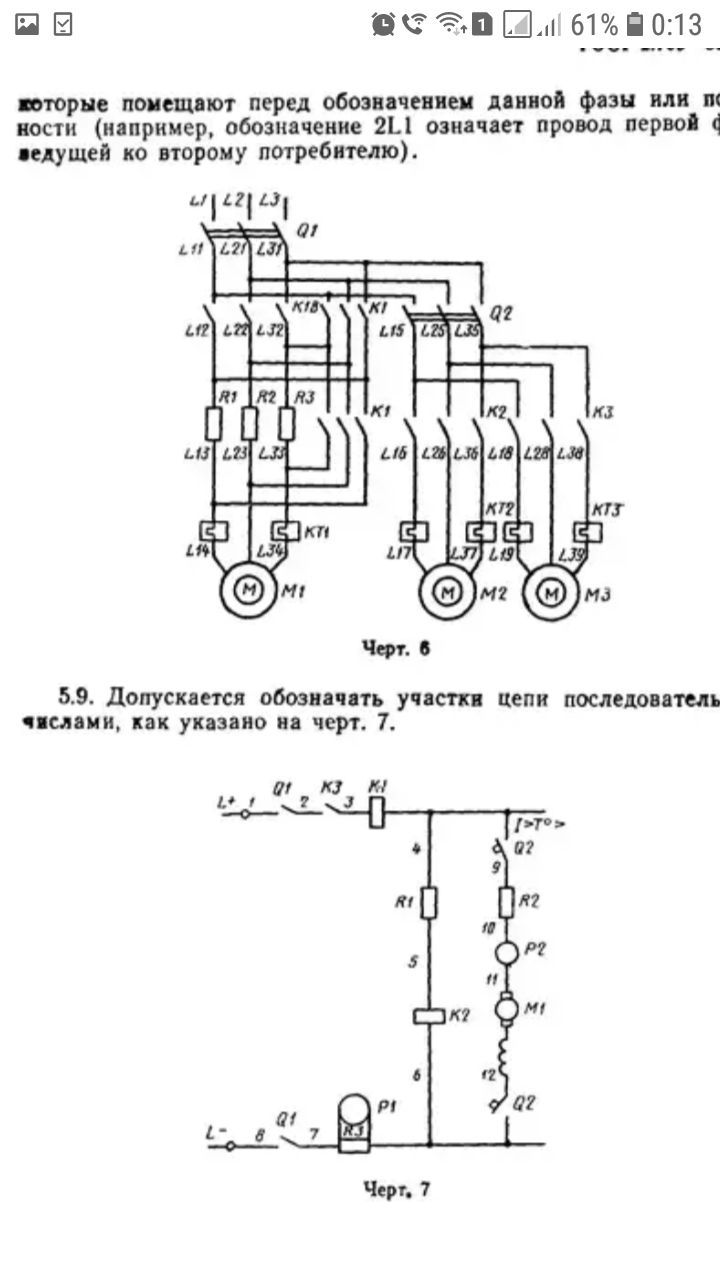

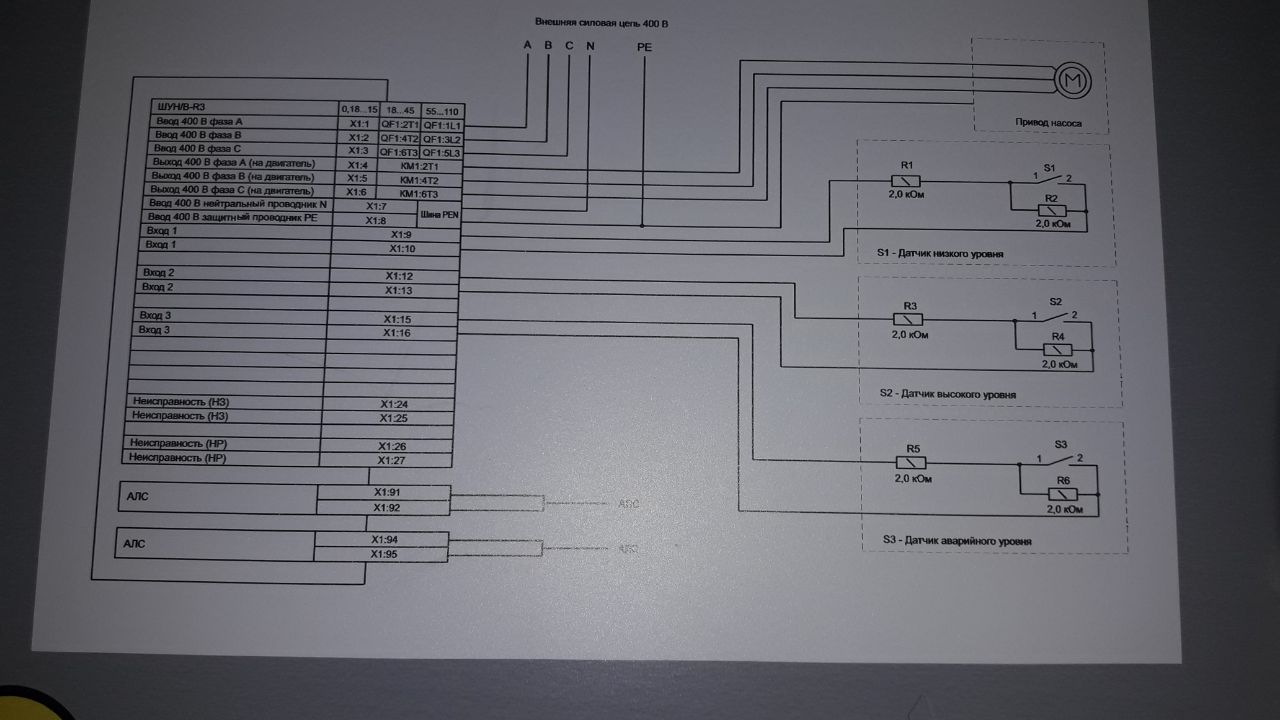

Хз. Возможно по схеме так пронумеровали каждый участок цепи. Ну и тут не забыли) Типа такого- каждый участок со своим номером. Как на черт 7
Sano
Нет. Вам нужен 70 СИП. и аппарат на 200А. Если постоянная нагрузка будет в 100 кВт. Если вы возьмёте 50 провод, то потери будут составлять больше 5%. И ДА, считают проекты по формулам, а не по картинкам.
