короче нужно есть 8 тенов в мыловареном заводе,там они разделены на две группы,и стоит щит с двумя контакторами(которые врубяают либо одни 4 тена либо другие 4...в чане которые греют эти тены стоят два термодатчика),в щите о котором я говорю стоит трм с цифровым табло,ну и разумеется кнопки пуск стоп две пары,так вот вопрос в чем можно ли продублировать этот щит на втором этаже,т.е нужно сделать управление тенами(ну кнопки пуск стоп то понятно что можно без проблем) а можно ли продублировать трм?ну типа что бы можно было контролировать температуру жижи и сверху и снизу
Комментарии: 92
Andrew
да, точно такой же щит собрать, к нему шлейфом из первого провода датчиков и выходные цепи на реле контакторов
Anonim
питание то на тены уходит из контакторов первого щита,на втором щите просто второй пост управления грубо говоря
Andrew
Только учти, что уставки будут работать уже слегка по другому, если в первом щите будет 60-100, а во втором 70-110, то включаться будет на 60, а отключаться на 110 ну так катушку контактора тебе замыкает трм или промежуточное реле после трм
Anonim
ну судя по сборке щита я понимаю что трм управляет контактором
Andrew
ну если его выходные контакты замыкают цепь катушки, то да, оно
Murlychka
чьи то прихоти устраняете? типа не хочу спускаться хочу тут в тепле и уюте контролировать?
Andrew
а почему нет) Можно еще сделать ключик - местное/дистанционное управление) пока ты у чанов - ключ в местном и работает ТРМ этого щита, ключ в дистанционное - работает ТРМ в тепле и уюте)
Anonim
в общем главный вопрос в том ..могу ли я продублировать трмку? так же как и пост управления
Andrew
да
Murlychka
как же знакомо госпади трм навеное имеет и порт для сети ну там уже сложнее
Andrew
и так медленно мы перетекаем в частотник для вентилятора шашлычной)
Murlychka
главное не промолвиться и не подать идею.
Andrew
ты видимо пропустил, это уже реализовано)
Anonim
я просто по силе больше,в автоматике слабо силен
Andrew
с трм 1/2 провода идут на катушку контактора. со второго трм ведешь такой же провод на ту же катушку)
Anonim
уважаемый я во вторник буду приступать к работе этой,я если возникнут трудности если что напишу в чатик,надеюсь вы будете тут))
Evgeniy
В ТРМ наверное встроен выход унифицированного сигнала 0÷5 мА, либо 4÷20мА, и этот сигнал можно подать на кучку других приборов в разных местах. Зависит от конкретного прибора.
Andrew
да тут куда не плюнь - в специалиста попадешь)
Anonim
не всегда))) читал тут про возможность скрутки меди с алюминием) этож азы
Murlychka
в трм еще длина провода датчика температуры имеет значение. может начать завышать.
Evgeniy
ТСМ? Или Термопара? Если там то как правило либо трехпроводная схема либо четырёх проводная. В них пофигу на длину линии
Anonim
на датчики температуры идет трех жильный пвс 3×1.5
Evgeniy
Значит термометр сопротивления
Anonim
ну значит это датчик максимально тупой если так можно выразится...
Andrew
максимально тупой это ТКП)
Evgeniy
Плюс минус километр
Anonim
это то понятно)))
Evgeniy
Какой именно трм квас установлен? У вас
Murlychka
Да. Еще был косяк в клемниках. Провод из трм идёт на колодку а с колодки на датчик. переходное сопротивление клемника влияло , темпа завышалась. Ничтожное же вроде.
Murlychka
2 провода идут параллельно для снижения сопротивления.
Evgeniy
Не для снижения сопротивления, а для компенсации сопротивления линии. Чтобы линия не вносила погрешность в показания.
Andrew
там наоборот наверное надо, удаленно менять величины трма подавая на вход
Evgeniy
Техзадание не до конца ясно.
Andrew
да ясно, лень идти на 1 этаж, хотят такой же щит на втором)
Anonim
спасибо
Anonim
да))) там узбеки бедные мучаются,мыло варят для нас болезных и бегают то вверх то вниз и по коментариям их начальника они очень страдальные ребята
Halif
Москва построили СНГ
Maksym
Если тебе просто индикация и выносной пульт управления сделать это одно, а если два одинаковых пульта, чтобы разделить процесс на две линии это другое
Anonim
нееее просто продублировать контроль
Maksym
Тогда самое простое, собрать пост удаленного управления, и дополнительно комплектовать его нужными индикациями - обычными дисплеями, с показаниями
Evgeniy
Второй прибор, который будет на втором этаже, настраиваете на входной сигнал 4÷20мА, шкалу настраиваете такую же как на первом приборе. тянете двухпроводную линию, на первом приборе настраиваете выходной сигнал 4÷20мА. И вот оно счастье И у вас будут одинаковые показания на обоих приборах
Andrew
вопрос как регулировать уставки выходной сигнал то у него есть
Anonim
то есть мне помимо двух кабелей для кнопок дублирующих пуск стоп,именно для трм нужно будет кинуть всего две жилки и на втором этаже трм заработает?
Maksym
Так зачем два прибора, если можна просто дублировать показания, а органы управления на том же месте?
Andrew
уставку надо поменять на 2 этаже, а трм только на первом
Anonim
это и нужно,главное что бы бедный узбек не бегал с ручным индикатором температуры)) обьясните что такое уставка
Andrew
так уставки менять надо или нет, или просто датчик температуры и 2 кнопки?
Evgeniy
Уставки менять будет возможно только на первом этаже. Но по технологии я так думаю это не часто нужно
Andrew
пороги включения тэнов
Anonim
нет,не надо
Andrew
тогда 2 трм не нужен, а просто индикатор, который сможет на вход принимать сигнал с термодатчиков
Evgeniy
У нас вообще львиная доля это ИРТ5920. С овенами по стольку по скольку сталкивался.
Anonim
да я это понимаю,там производство такое что пиздец... в наличии трм и надо ставить его))
Andrew
а, это ты фотку целого ящика скидывал))))
Evgeniy
В овне только одна релюха, а в ИРТ шке три
Anonim
я скину когда туда приеду вы тут приохуете как там люди работают...
Evgeniy
И на каждую своя логика
Andrew

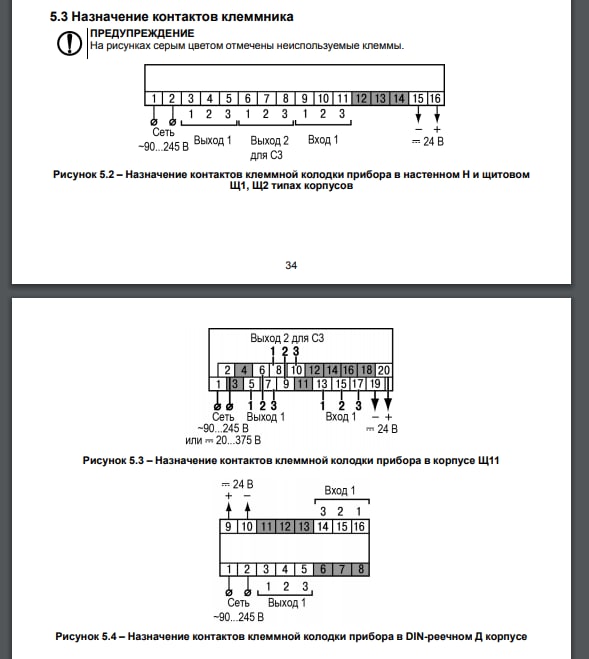

тогда берешь второй ТРМ и к нему ведешь от первого 3 провода с 13-15-17 клеммы, если схема нам не врет) и он будет тебе показывать температуру
Maksym
Экономия? Работает и ладно. Погодь. Вопрос автору, сколько у тебя точек измерения температуры?
Andrew
у трма всего 1 вход)
Evgeniy
Они начнут друг друга давить
Andrew
и что ты предлагаешь?
Evgeniy
С первого трм взять выход 4÷20. И подать его на вход второго трм
Andrew
да нет у него 4-20 выхода
Evgeniy

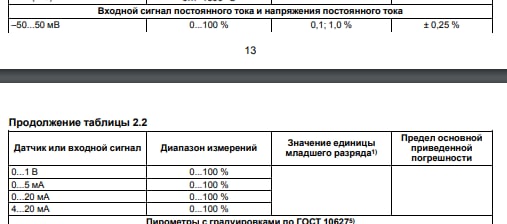

Тогда от автора уточнение: какой именно трм. Я в описании нашёл что есть
Andrew
а, щ1, выход 2 это управление силой щ1 судя по коробке может я не туда глянул, щас посмотрим снова)
Maksym

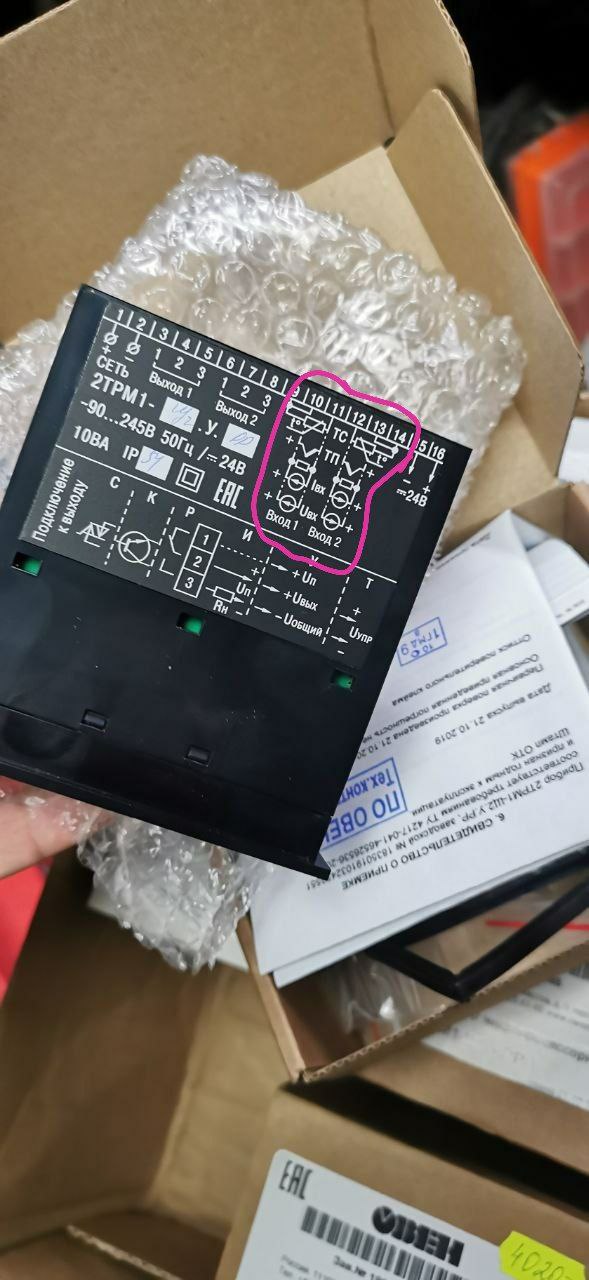

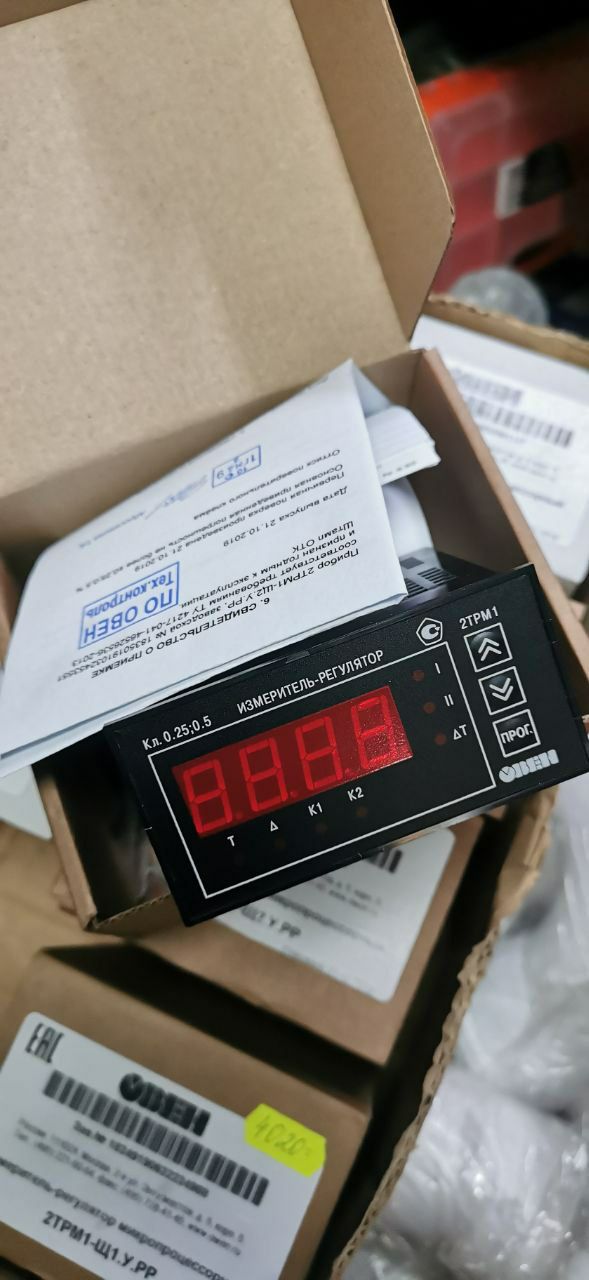

Судя по фотке у него канала на вход и два реле на выход. А в твоей схеме по одному. Может модификации?
Andrew
не, щ11, там выход 1 и выход 2,
Maksym
Ладно, походу понять не могу, так как его в руках не держал.
Andrew
видимо ошибка в схеме, выход для С3 это вход для С3, а С3 "С3 Три оптопары симисторные" но это не точно)
Evgeniy
Частотные ему в помош Частотник А сейчас того пылесоса нету? Вы прав. В приборе у автора две релюхи. Автору поможет только ещё один датчик температуры врезанный в котёл рядом с первым.
Maksym
А 9,10,11 это что тогда?
Andrew
щ11
Anonim
я фото позже скину все будет вам понятно
Evgeniy
И что вы получите? Два прибора на один датчик сопротивления?
Anonim
все,тогда просто веду три трех жильных полторашки ,две для кнопок и одну для трм и огонь
Andrew
а сначало казалось, что тз легкое)
Evgeniy
А стоило копнуть поглубже...
Andrew
ну вход датчиков тебе надо кинуть будет и все по входу
Evgeniy
Чисто для индикации температуры.
