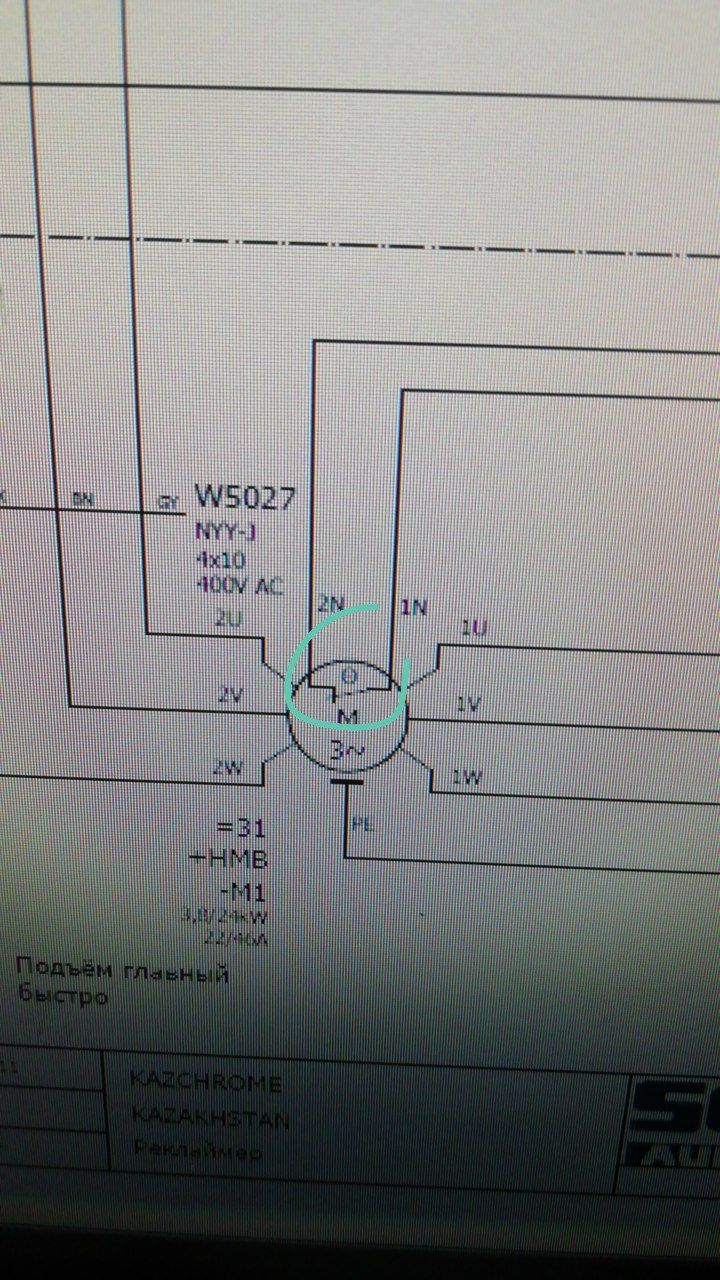

Всем привет кто работал с двигателями Stahl?? Двухобмоточные При медленном режиме тормоз отраюатывает, при быстром не работает тормоз, кто что может подсказать? Кто подскажет как генерирует напряжение эти два контакта?
Всем привет кто работал с двигателями Stahl?? Двухобмоточные При медленном режиме тормоз отраюатывает, при быстром не работает тормоз, кто что может подсказать? Кто подскажет как генерирует напряжение эти два контакта?
Комментарии: 16
Maksym
Это очень похоже на термозащиту двигателя. А напряжение на них нужно смотреть на Т01 через теплуху q1
Andrew
мне не верят)
Maksym
У тебя аватарка страшная
Andrew
кстати, давно хотел поменять)
Sergeich
Епта напугал меня
Andrew
да епта, разомкнутые контакты дают тебе 220, а не двигатель питание дает)
Maksym
Та никуда он не выходит, счита, что у тебя обычный сухой контакт внутри движка, при определенных допущениях. А напряжение на них 220 или другое, в зависимости от того, что на выходе трансформатора Т01 О, так намного лучше. Сразу располагает к себе и прям хочется верить твоим словам
Anonim
Вот так и написал бы)
Andrew
сходу наехал на меня)
Anonim
Да смотрели. При медленном режим с выпрямителя который питает тормоз выходит 105 вольт, тормоз работает. При быстром ничего не выдаёт, питание на выпрямитель выходит с двигателя.. Источник оттуда.. Вот не могу понять какими методом оно выходит
Ir2113s
Отзвоните выводы этих «контактов» в двиге относительно выходов обмоток. Могли от фазы малой скорости взять фазу и нейтраль, если на двиге звезда
Anonim
Получается при быстром он не разрывается
Ir2113s
Судя по надписям 1N 2N, контакт коротит или разрывает соединение между 2 нейтралями обмоток - большой и малой скорости. И на этой разности напряжений между нейтралями он и работает
Anonim
О спецы подъехали
Andrew
извращение в стиле немцев? нарисовать 2 отдельных питания обмоток, отдельный контакт в движке с отдельным питанием, и запитать его непонятно откуда в реале?) тем более, что кабель питания указан 4х10 и там земля подключена)
Maksym
Та чего ты, звучит очень по-нашему. Может реально перемычек натыкали внутри
