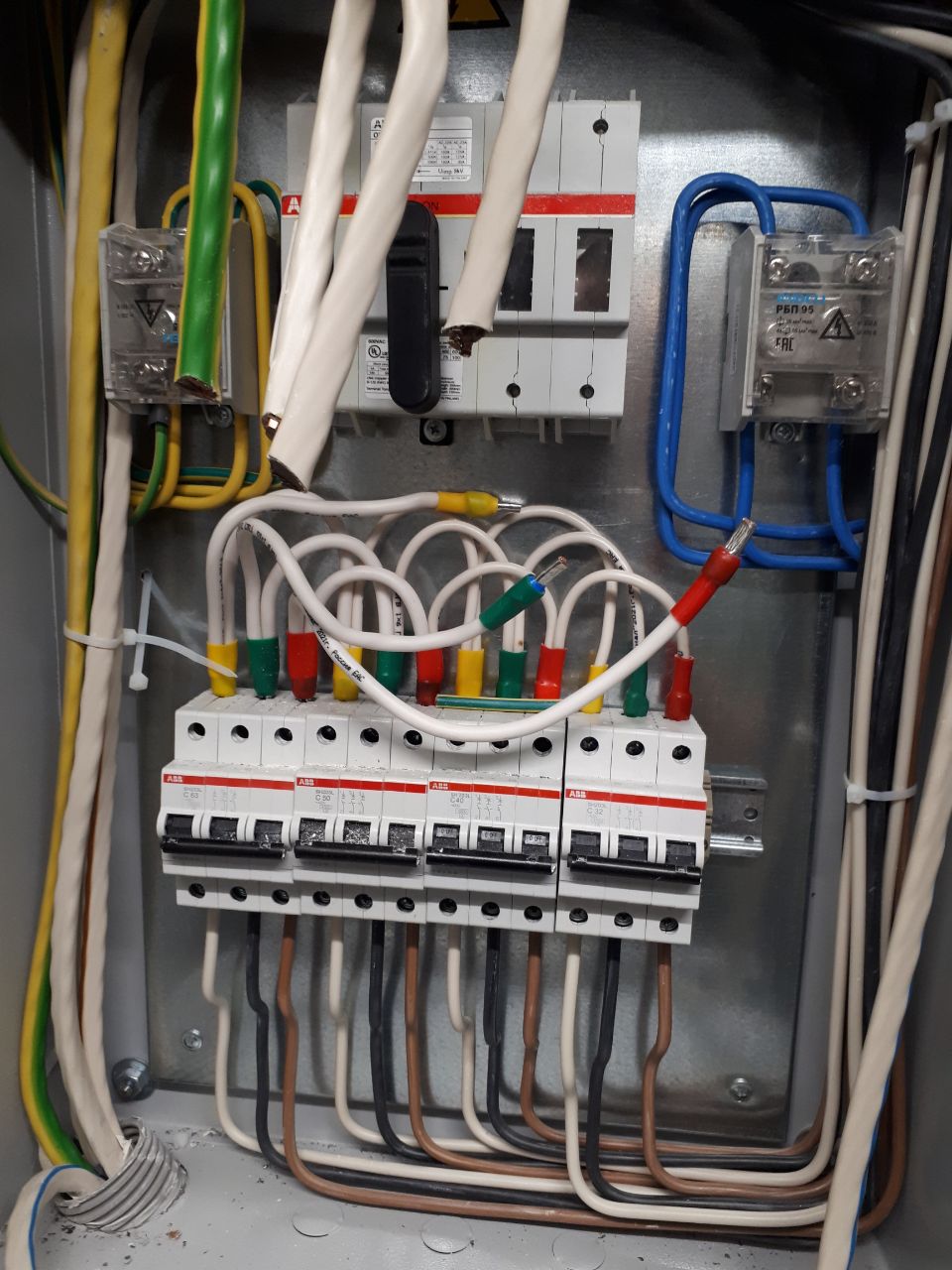

Всем доброго вечера, завелся спорт с инженером на обьекте, собрали распред.щит на объекте, в какой то компании, им дали нагрузки для проектирования и сборки. Нагрузки две вентустановки по 15 и 23 квт и два пароувлажнителя 38 и 26 квт. Привезли щит на обьект и там вот такое. Вводной кабель 5х50, автомат 160а, отходящие на 63, 50, 40 и 32, все 4 автомата подключены от 160а перемычками пугв 10мм2. Нормально сделано? Я говорю что сгорят эти перемычки и сечение выбрано не правильно и сделано не верно. Он говорит что все будет нормально. Я прав или чего то непонимаю?
Комментарии: 8
Maks
Не, я спать. Дышать не могу
Bulat
Считаем состоятельные кроты? Нагрузка макс. 102 квт. Ток по фазе 150 ампер. Пугв10 выдерживает 78 ампер. То есть перемычки от вводного автомата до первых двух автоматов будут перегружены, надо сначала пугв 25, потом 16, потом 10
Iurii
Да я это понимаю и тоже так считаю. Но никто не хочет слушать там. Незнаю в каком подвале это собирали. Ладно, как говорится гори оно огнем. Спасибо всем, вопорос закрыт
Bulat
Ну начальству ссы в глаза, скажут божья роса. Когда сгорит все равно будешь виноват. На отмазку "я говорил" они скажут " плохо говорил"
Iurii
Напишу им бумагу и попрошу подписать. Сам естественно не буду включать все одновременно.
Anonim
Очень интересно было бы посмотреть на паспорт и сертификат на это произведение техногенного искусства.
Iurii
И мне, незнаю как они сдавать из будут, но паспорта и схемы в них остутсвуют)
Anonim
Тут от принимающей стороны все будет зависеть
