Ребята, всем привет! Есть вопрос. Имеется производственное помещение (цех по производству керамической плитки), внутри есть 2 подстанции (ТП 10/0,4 + РУ0,4), подключены к общему контуру заземления. Ставим ещё одну точно такую же подстанцию с трансом 10/0,4, 1600 кВа, энергетик утверждает, что на каждую подстанцию нужен отдельный контур! Именно не просто внутренний контур (видимое заземление) а именно штыри в землю, замеры, паспорт и полностью отдельный контур + уравнение потенциалов. Подскажите, пожалуйста, где в нормативах можно посмотреть требуется ли именно новый, отдельный, независимый контур для нескольких подстанций в одном помещении.
Комментарии: 26
Andrew
отдельные электроустановки - отдельные контуры)
Anonim

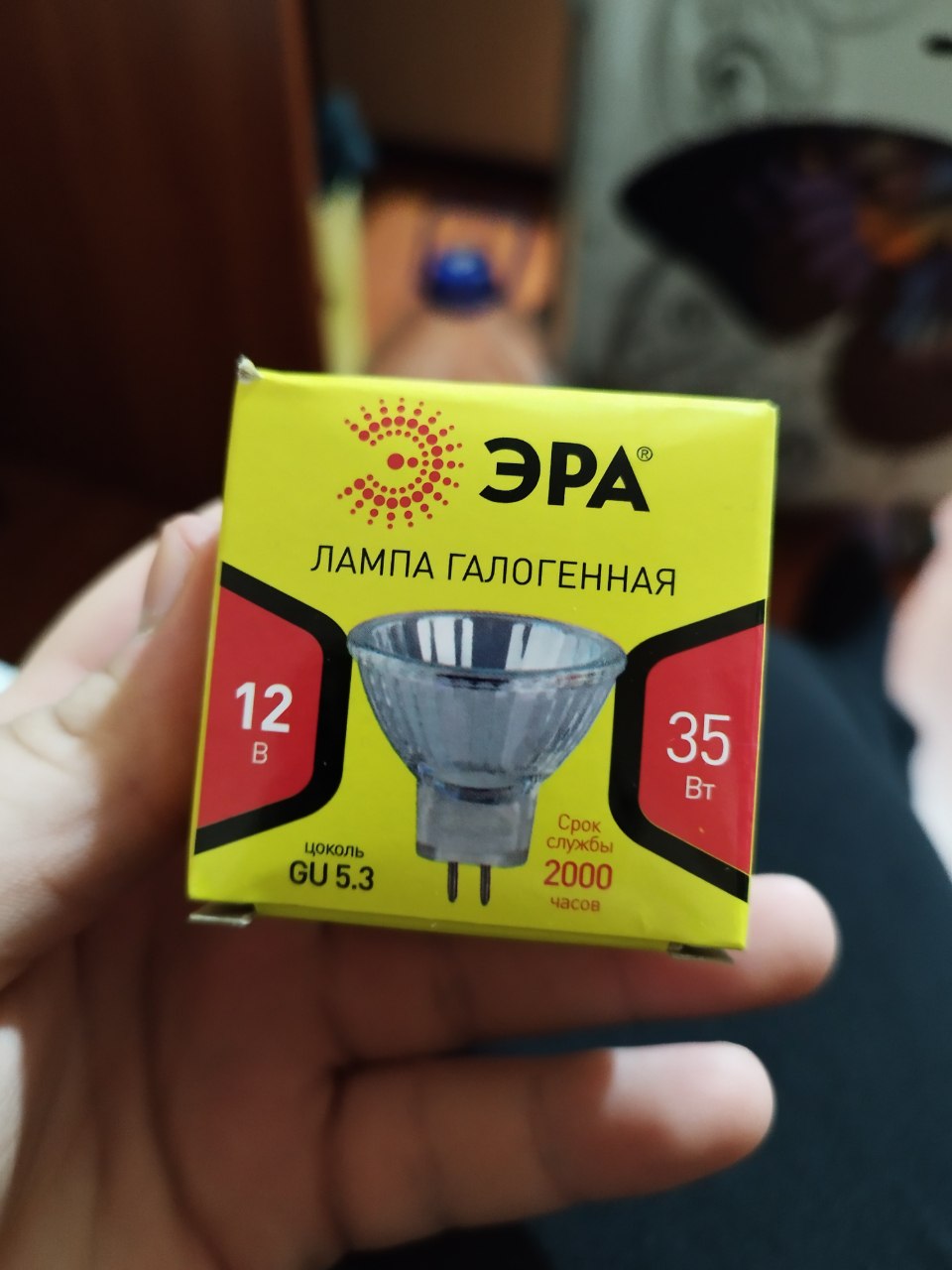

Ребят я не электрик, но мне нужна помощь. Я хочу поставить лампочку GU10 которому нужен 220 вольт, но в квартире стояли вот такие лампочки. Квартира будет выдавать больше 12 в
Sergeich
Транс убрать надо
Anonim
Как и где? Не подскажите?
Dmitriy
У тебя на патрон для лампочки идут провода после трансформатора с 12В, а от щитка до трансформатора 220В. Вот от патрона по проводам иди и ищи его
Andrew
ну да, при постройке все на одну и вешают тут я на спорю. а вот довесить нельзя
Geopolis78
Почему?)
Andrew
потому что расчёт ЗУ учитывает площади и мощности, не?
Vitally
А есть в каких-то нормативных документах пункты?
Andrew
5000 предоплаты на сбер, это же проектные работы)
Sergeich
В потолке Логично
Geopolis78
Энергетик заблуждается Не
Andrew
нет
Geopolis78
Наконец-то
Andrew
контур был рассчитан на 2 тп
Vitally
Не факт. Там сваи как штыри заземления, потом связанные с ростверками, а потом с колоннами. И контур заземления ТП подключён к этим колоннам. Не уверен, что кто-то считал именно на 2 ТП
Geopolis78
Это раз
Vitally
Я не могу ему так ответить) Хоть какое-то упоминание есть? В том же ПУЭ
Andrew
впихнуть в этот контур третью тп нельзя
Geopolis78
1.7.36
Andrew
давай уже текстом
Vitally
В ПУЭ?
Geopolis78
Они в ту же площадь встраивают по факту 1.7.55 промазал
Andrew
не готов сейчас спорить и выдавать пруфы на эту тему, слишком много других забот) может я и ошибаюсь
Geopolis78
Да можно Для заземления электроустановок различных назначений и различных напряжений, территориально приближенных одна к другой, рекомендуется применять одно общее заземляющее устройство . Для объединения заземляющих устройств различных электроустановок в одно общее заземляющее устройство следует использовать все имеющиеся в наличии естественные, в особенности протяженные, заземляющие проводники. Ща ГОСТ опять надо открывать.
Vitally
А не устаревшее ли это ПУЭ? В редакции за 2006 год вижу этот пункт, а в новом уже нет
