Доброго дня! Помогите, пожалуйста, проверить правильность подбора комплекта для трехфазного подключения электроплиты (Gorenje EC5220SG Присоединительная мощность — 8,6 кВт) в каркасном доме (проводка от щита до кухни пойдет скрыто за ГКЛ):
1. УЗО (ABB F204 A-25/0,03 4-х полюсное тип A 25A 30mA ?)
2. АВ 3-полюсный (ABB S203 D25)
3. Проводка ВВГнг(А)-LS 5x1,5 (N,PE) ГОСТ 31996 (Конкорд)
4. Розетка силовая Legrand 055427 3P+N+Т 20А
5. Вилка силовая Legrand 3P+N+Т 20A
6. Провод от вилки до клемника на плите: ПВСнг(А)-LS 5х1,5 белый (Конкорд) -
Производителем в инструкции не много написано по этой теме( рекомендуется подключение с помощью электрика и какой-то матери присоединительного кабеля типа H05VV-F5G-1,5 (ранее CGLG 5Cx1,5), (предохранитель 3x16 A). бюджет в принципе позволяет, хотя конечно даже без учета работ уже доходит до стоимости самой плиты, что вызывает вопрос в адекватности подбора компонент по характеристикам
Комментарии: 103
Roman
Кабель 1,5мм² и автомат 25А, да ещё и D? Очень интересно может получится... автомат на 10А при таком кабеле нужен или кабель 2,5 мм² и тогда 16А автомат, но никак не 25 на 1,5
Viktor
Я б проложил 5*2.5,похер что там в инструкции написано,до соед.коробки 25 УЗО же
Vladimir
АВ на 3ф я что-то в наличии мелких не вижу пока. Надо меньше?
Roman
Вам нужно кабель защитить, а значит для 2,5мм² - 16А А лучше Диф как палыч пишет
Roman
И на всякий случай уточню, в квартиру 3 фазы приходит точно?
Viktor
А блин D25
Roman
Ага
Vladimir
да, была такая мысль на кабеле заложиить 2,5 и не переживать за качество исполнения - принято! да, в доме 3 фазы есть точно)
Viktor
С16А достаточно диф поставить и не городить
Andrew
16А, и кабель силиконовый
Vladimir
если дифф, то какой посоветуете? а то опять не с той буквой подберу)
Viktor
С16А тип А 30мА АВВ(раз деньги есть),до соед.коробки кабелем 5*2.5 ВВГ НГ А ЛС. От коробки уже родной провод
Vladimir
силиконовый - это какая маркировка и куда его - от вилки к плите?
Andrew
H05ss и да
Vladimir
родного нет - на плите только клемник и всё( пошел искать, спасибо
Viktor
Тогда как Эндрю пишет,в гофре только серой за ГКЛ
Andrew
и вообще нахрена вилка с розеткой, если взять просто клеммную коробку
Vladimir
"просто клемная коробка" - это просто для тех кто с ними регулярно работает) У меня "просто" - это вилка и розетка. Посоветуете если клемную коробку, то можно и так, а сам не подберу
Andrew
KLK-5S
Sergeich
Щас приеду на объект покажу
Werevolf555
кстати на что уболтал заказчицу
Sergeich
Она сама выбирала. Везде все разное. А так etika слава богу... И lexman.... Говно полное......
Vladimir
по цене выглядит гораздо интереснее чем комплект вилка/розетка)
Viktor
А вообще к плите сразу подрубить
Andrew
ввг сложно)
Vladimir
согласен - жестким каберем из стены и неудобно и рискованно, что где-то обломится со временем
Sergeich
У меня метр 3*6 торчит
Grom
Будеш разделывать и расплетать?)
Sergeich
Ну да. Или через квс думаю. Ну там ещё нет кухни.. Я хз чего она телится
Roman
Метра маловато как-то кажется, хотя смотря на какой высоте кабель выходит
Sergeich
Прямо под столешницой прям
Viktor
Я уже запутался,предполагал от щита твоим вариантом вести HO5$$ :) Короче,да,дешевле и лучше ВВГ НГ а ЛС до коробки и потом кусочек того провода до плиты :)
Sergeich
Ну если она плиту в другое место не захочет)
Grom
Саму кухню видел уже?
Sergeich
Ее не существует ещё. Она не заказала ещё)
Grom
Экизик какой нить,не?
Sergeich
Не
Grom
Тогда лотерея
Vladimir
тоже не исключено - кухня радикально не переедет в другую комнату, но +/- метр может и сдвинуться
Andrew
в плиту ввг сложно
Grom
Или там фсе по факту?
Viktor
Понятное дело,сбился когда узнал что родного провода у плиты нет :)
Vladimir
это у них видимо из-за вариантов подключения - они и на однофазное подключение предлагают ставить "для любителей"
Lemon
Да и хорошо. А то из плит этих выходит 5х1,5 или 3х4. При мощности в 6,7 кВт. Предполагая, что их не будут кочегарить постоянно
Sergeich
Я так планирую делать
Vladimir
себе, с пониманием рисков и условий эксплуатации можно по всякому делать. я зная "эксплуатирующую организацию" не готов давать им шанса напортачить)
Vladimir

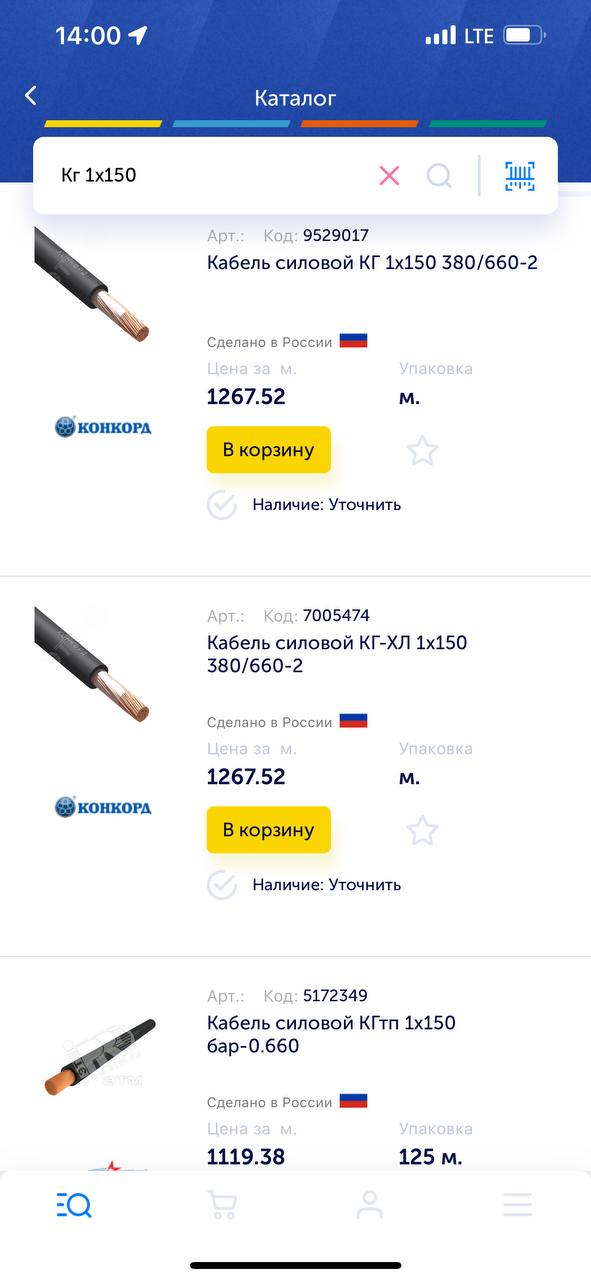

что-то в розницу пока не находится( Это критичная замена?
Andrew
нет, можно кг взять на крайняк
Grom
Кг тоже норм
Ilya
Просто он же выпирать будет, не совсем понимаю как будет ставится натяжной потолок
Lemon
Разрез в профиле будет, и полукольцо на самом потолке
Viktor
Так смотря какой кабель канал,10*10мм вообще не ощущается визуально,профиль такой же ширины
Ilya
Да там под два провода 3x2.5
Sergeich
У меня 40*40 обходили
Roman
Ну там же ещё штукатурка будет или она и скроет кабель и перепада не будет
Viktor
Да у них свои способы у потолочников,хоть что обойдут,вообще нет поводов для беспокойства
Ilya
Стены уже отштукатурены, обои поклеены
Anonim
т.е. это новый ремонт и кабельный канал по стене?
Geopolis78
Токи
Ilya

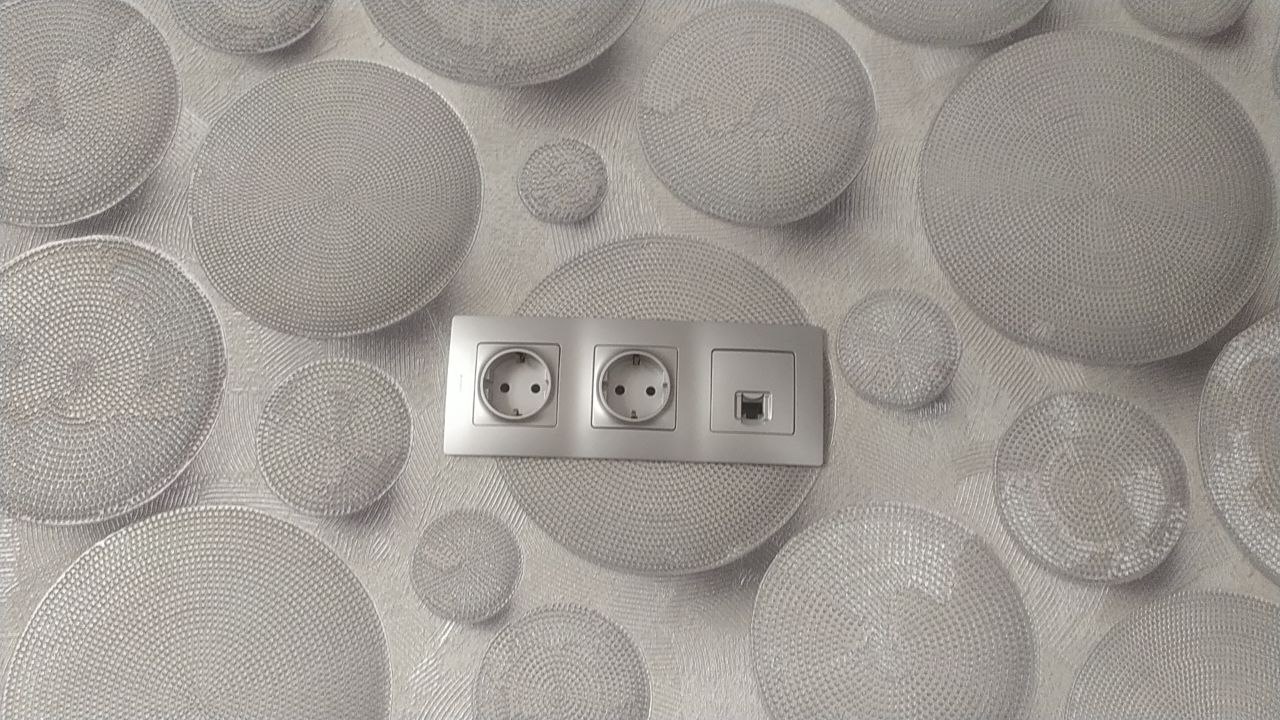

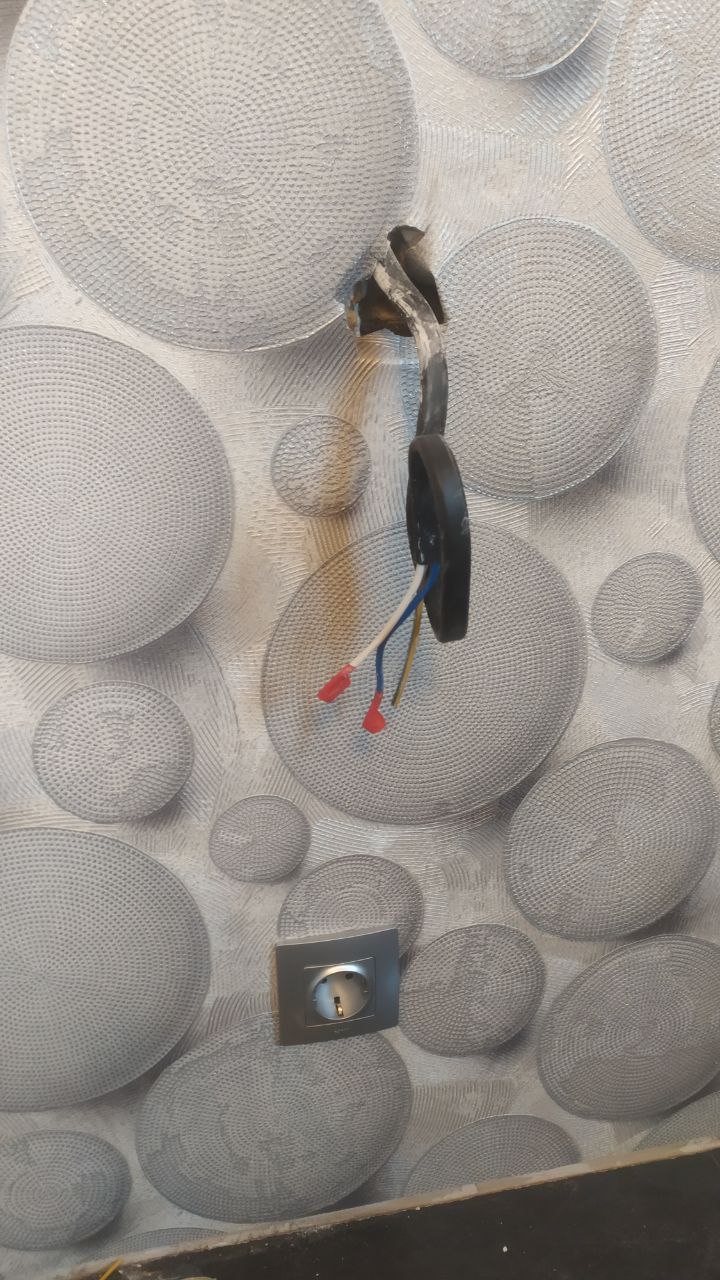

Это просто нужно новую розетку кинуть в кабель канале От щитка по потолку, с потолка в кабель канале
Anonim
да говно, какая разница)
Sergeich
Да. Давайте в квартиру по 500 групп..
Anonim
давайте давайте
Sergeich
Так у тебя 3 ка?
Viktor
Так добавка,частое явление. Кабель канал можно кстати "затонировать" из балончика в цвет обоев. Я помню красил серебряной краской,в цвет стены(штукатурка серая,с блёстками)
Ilya
Да это не проблема, мне главное что бы потом заморочек с потолком не было
Sergeich
Когда увидим сщит готовый
Anonim
я думаю в январе ПНР узла связи закончу, выйдем на саппорт и появится время всем этим заниматься
Viktor
Может под плинтусом тогда,и розетку ближе к полу,но это одна фигня,от щитка вниз и через дверные проемы по низу надо как-то проходить(если надо) Может ещё геморройнее быть
Ilya
Да, это ещё геморнее))
Viktor
Через двери- за наличниками ,короче сам выбирай. Но потолок не проблема,обойдут и будет всё ровненько,посоветуйся с ними сначала только,выберите оптимальные размеры кабель канала
Ilya
Спасибо)
Roman
Ну то что обои поклеены конечно минус, но что отштукатурены плюс как раз.
Geopolis78

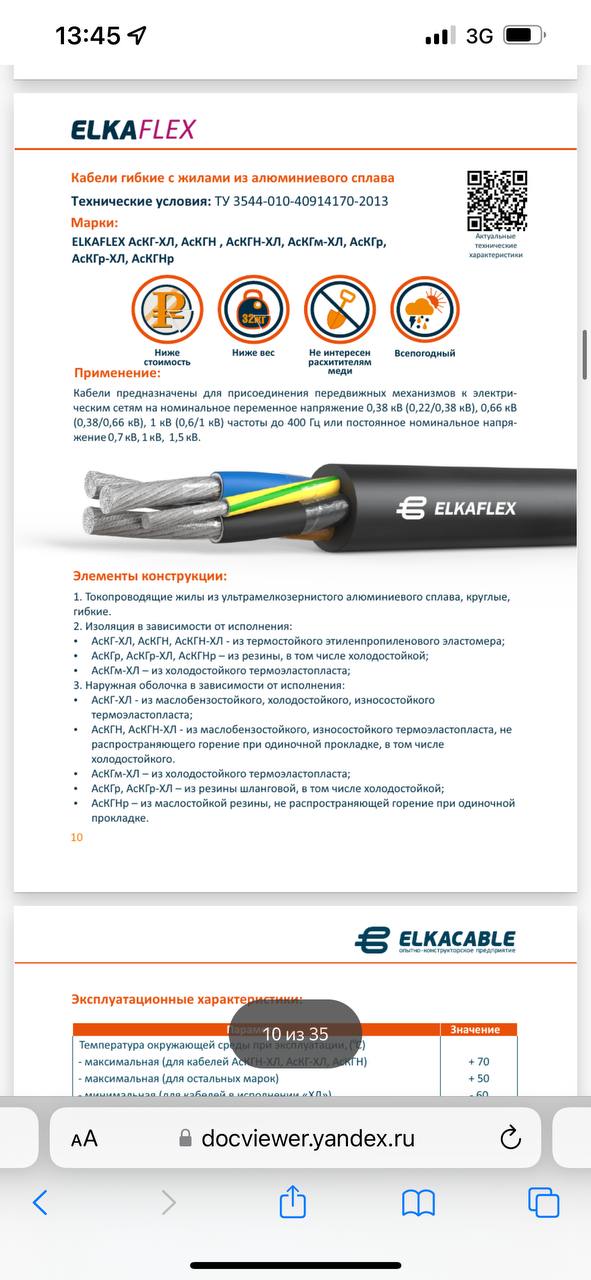

Алюминиевый
Sergeich
Алюминий топ
Grom
Дорогой пздц,я думаю не потянет даже с резиновым бюджетом
Geopolis78
Дешевле медного. И лучше. Всем
Ilya
Понял, спасибо за объяснение
Andrew
покаж кг 5х1.5 алюминиевый)
Geopolis78
5х1,5 может даже в Перми на складе есть.
Andrew
капец до чего экономия доводит)
Roman
А чето я кабельканал упустил из виду... нада кофе выпить, не проснулся ещё
Geopolis78
А при чем тут экономия? Я их беру в первую очередь за то, что они легкие. И в приёмных пунктах их не везде берут.
Andrew
т.е в разрезе антиворовства?)
Geopolis78
Удобство и скорость монтажа за счёт веса. И антиворовство, конечно. КГху очень любят пиздить. Я их впервые увидел у финских конкурентов. Искал и думал покупать зарубежом, но лет 5 назад нашёл этих пермских хлопчиков.
Anonim
и под какие оно токи?
Andrew

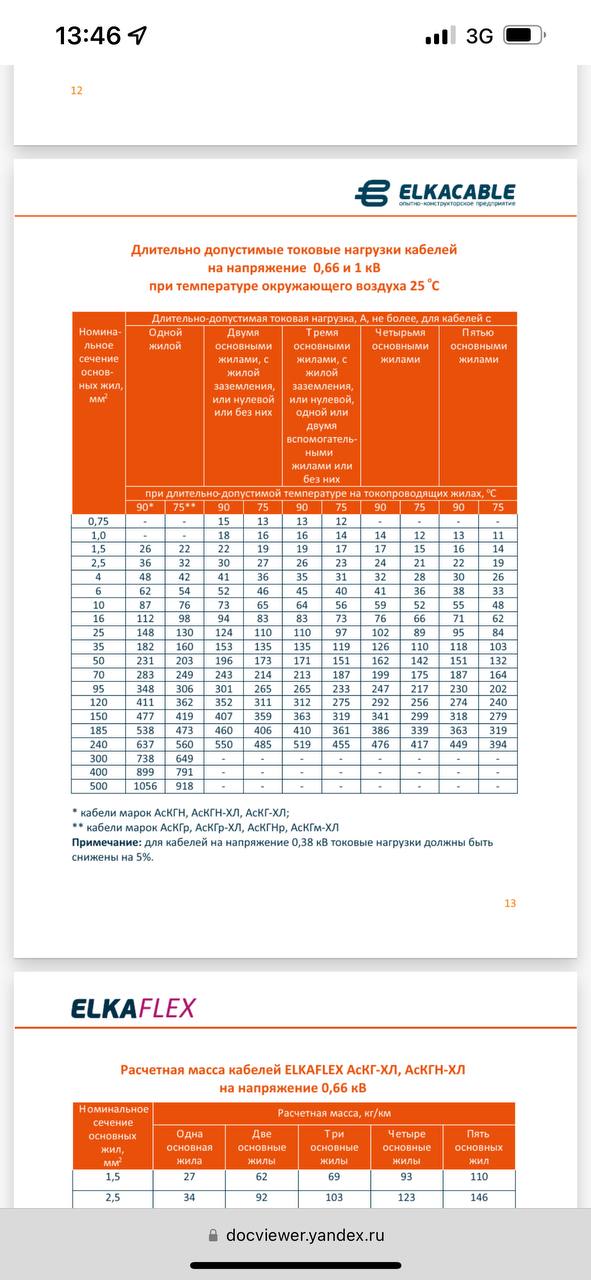

да вон табличка же выше просто он не совсем алюминиевый
Anonim
90° не слишком тепло? греющий кабель какой-то
Andrew
а скок там в табличке пуэ температура?)
Anonim
могу путать конечно, но кажется при 27А для 2,5 - 60° или чуть больше... лень лезть смотреть
Andrew
чот ты странное говоришь)
Anonim
ну мож больше. я чёт помню про 60° ещё отчисти потому, что при этой температуре ВПХ начинает размягчаться... отстань короч) не хочу я в справочники лезть, не надо оно мне
Sergeich
Ох уж эти связисты
Anonim
я вот собрался дрель с микроударом брать...
Roman
Оно тебе нада? Где нужен перф там микроудар не поможет )
Anonim
ме надо ж/б покоронить... много
Grom
А потянет дрель с микроударом жб коронить,тем более много?
Geopolis78
Сухорез как раз то что нужно
Anonim
а нафиг она ещё нужна? ну я пока ещё на Ken 6110B смотрю...
Geopolis78
А ты из Москвы? Я собрался милку купить, если тебе только хату свою осверлить, могу дать погонять. Она мне раньше января не потребуется.
Grom

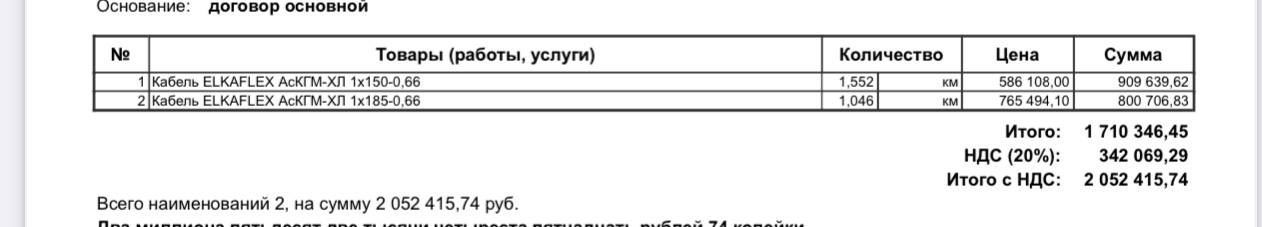

И как по цене соотношение с медью?
