У вас там наверное клемник должен быть универсальный, для подключения 220 либо 380, стрелка смотрит на 220 фаза ноль, ну и ре на корпусе, Но по шильдику у вас два контакта и если попутать фазу и ноль то у вас ротор будет крутится в обратном направлении, как то так
Комментарии: 137
Doctor
Синий ноль, черный фаза высокая скорость, жёлтый фаза низкая скорость Стрелка указывает направление вращения Обычный двухскоростной двигатель на 220 вольт с пусковой обмоткой
Anonim
Если подключить синий и жёлтый к розетке, то он же просто включится?
Doctor
Там ещё конденсатор должен быть либо внутри двигателя, либо подключается отдельно между нулем и красным проводом Да Там конденсатор есть?
Anonim
Да, подключен на на 3мф
Doctor
Во, отлично
Anonim
Странно, но не заводится , хотя конденсатор напряжение накопил Если фазу кидать и на жёлтый и на чёрный, то ничего. Я же правильно понимаю, что синий должен прозваниваться с синим конденсатора, а красный конденсатора с чёрным?
Doctor
Да И черный-желтый должен звонится
Anonim
Вроде всё звонится, но почему-то не стартует
Nikolai
Крутани от руки помоги,если запуститься то кондер в утиль,такое бывает частенько
Anonim
Кручу, ничего. Я на кондёр сразу подумал, гуглил, что много у кого так. Сейчас новый стоит, разницы никакой
Nikolai
Ну если звонить тестером то не факт что обмотка целая,
Anonim
Вообще прозванивает. Синий с синим почти 0 ом, чёрный с жёлтым 37, красный с чёрным 98, красный с жёлтым 133 Утечек на корпус нет
Nikolai
Так синий в схеме проходной ,а вот что все разные показания это плохо,там же в схеме идёт голубой это одна обмотка,красный это вторая обмотка,чёрный это вторая обмотка,жёлтый это вторая скорость через М1 подключаеться
Viktor
Ты пропустил самое главное, - черный с синим... Сколько?
Andrew

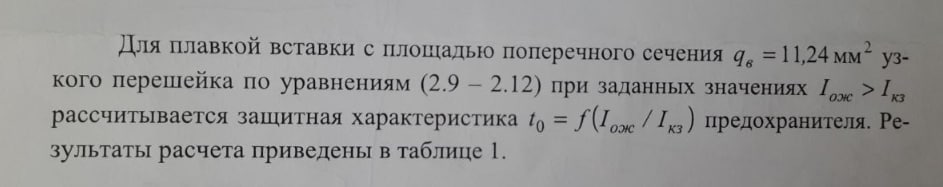

у тебя где-то есть кривые/семейства кривых, по которым и надо это т0 получить
Andrew
ну и как я и говорил, семейство кривых предохранителей на 32 странице)
Anonim
Коротыша нет, чем ёмкость проверить у меня нет, а что смог мультиметром проверит вроде норм. Стоит новый из чипа и дипа Ща гляну
Viktor
Че у тебя за мультик?
Andrew
тот, который не меряет емкость)
Viktor
Да вдруг он не знает)
Viktor
Дык у тебя все есть по сути на руках))) только подставляй, и перепроверяй)) Я на заочке контрольные решал с помощью гугла, главное чтото похоже/подобно найти) Жду.
Denis
Да тут гугл что то маху дал
Viktor
Дык в ргз ж почти всё есть Формулы шмормулы
Anonim
Синий с чёрный сопротивление скачет. На режиме 200 в вообще не звонит, а если включить 2М то сопротивление стартует с отрицательного и растёт примерно до двух и потом прыгает на 1 и замирает. Так обычно было когда конденсатор щупал
Viktor
Ну поздравляю, сгорела обмотка Но не переживай. Щас дам схему, как включить его на низкой скорости Дерзай
Anonim
Завелось!
Viktor
Поздравляю. Ток есть чем померить? И температуру
Doctor
Теперь после дождя муфты заливает и вода кипит
Andrew
я и сказал, что надо дырки закрывать)
Anonim
Это меряется клещами которые вокруг провода обхватываются?
Viktor
Да, токовые клещи
Vse
Их надо уметь " настроить же
Viktor
?)))
Anonim
не, таких нету, но я тут его ещё раз включил и он после 5ти секунд вращения начинает дымить, так что вряд ли его можно так вставить обратно
Viktor
Потому что эта обмотка раньше последовательно с главной была, и по ней меньшие токи шли А может и межвитковые все таки есть.
Andrew
резистор поставить
Viktor
На 100ватт?)
Andrew
воду подогревать)
Viktor
А вращается вообще нормально, без шума?
Anonim
гудит громче мем когда все было норм а так да, подшипник целый
Viktor
Ясно, сдавай его на медь, подшипники сними про запас
Anonim
Ну, если бы он был цел, то ведь завёлся бы от ноля на синий и фазы на чёрный или жёлтый?
Viktor
Дык я тебе говорю же - главная обмотка у тебя сгорела))) в обрыве она щас Синий-желтый низкая скорость, синий черный - высокая
Anonim
У меня дед на работе движки перематывает. Жаль этот навык по наследству не передаётся
Anonim
Случилось странное. Чтоб с чистой совестью нажать "купить" на Али, решил ещё раз сейчас кинуть провода как оно должно быть. Синий на на ноль, а чёрный на фазу. Крутится! Вчера не крутился Не понимаю
Viktor
Так теперь значит и сопротивление появилось там Он же задымел у тебя, вот там прогрелось и соединение снова появилось в обмотке
Viktor
Тот кто разбирал вагу знает принцип работы. А так же не забываем поо усталость метала(это та пластинка что зажимает кабель), плюс возможный нагрев.
Viktor
Про возможный нагрев прям порадовало)
Viktor
Вернее вероятный!
Werevolf555
так давай и все розетки и выключатели выпускать только под винт или под пресс
Viktor
Это ты наверное про себя и истории про ваги имеешь ваиду?)) Зачем?? В розетках чащще винт(бывает конечно зажимные)
Anonim
Появилось синий с чёрным 168, синий с жёлтым 205
Viktor
Не рискуй, юзать его не стоит
Viktor
кароче кондёр снимай и сажай на красный\желтый.. фазу и ноль - на черный и желтый
Geopolis78
Смежники генератор новый привезли… турэцкий
Anonim
холодно ему запускаться))
Vse
соляра хоть зимняя масло
Viktor
звук такой, как будто в каком то цилиндре(или цилиндрах) разьебало чтото и там щас всё, и дизель и масло и вода
Vse
вразнос
Andrew
звук железки выхлопа)
Viktor
её я тоже слышу...
Vse
Сейчас протянет топливная
Geopolis78
Никуда не денется
Vse
Пусть помослают
Viktor
железка звонкий звук дает, а на фоне еще глухой звук нехороший
Andrew
я на другие звуки натренирован)
Viktor
harming ?
Andrew
слово знаю, но смысла не понял)
Viktor
звук, когда гудит так, как будто скоро ёбнет)))
Viktor
есть humming sound (гул транса или твоих 750кВ линий), а есть harming - когда уже совсем вот вот пизда)
Andrew
а)
Doctor
Просто кабелисты траншею прокопали и пробурили стену
Geopolis78
И нихуя не Загидроизолировали. Нашим бы пизды дали мнгновенно
Doctor
Так точно
Andrew
ага, видели мы, как ваши в марике работают)
Geopolis78
Вы, Андрей, точно не видели. И моих там не было и нет.
Andrew
лично не видел, видео последствий постоянно выкладывают) и я про питерских)
Geopolis78
Ну а хули, если туда кинули сетевиков. Они не строители. Они эксплуатанты.
Vse
туда наверное всех с подряд завозят, абы хто быв
Geopolis78
Этож нулевая техника. Турки всегда так первый раз запускаются
Viktor
это очень странно, потому что на заводе их полюбому гоняют перед сдачей на продажу
Geopolis78
А потом они плывут по морю, стоят в таможенных терминалах, в топливной солярки нет.
Viktor
а что, нет клапана, и сервисных низких оборотов? мы обычно прогоняли воздух сперва на таких машинах
Geopolis78
Сервисных низких оборотов нет точно. Запустился, пёс
Viktor
что за модель гены?
Vse
ну так
Viktor
по дыму - как будто в топливной всё таки конденсат был
Vse
Протянула, а это остатки масло выгорело що с топливной хапнул ..
Vadim
Mein herz brennt?
Doctor
А гудит? Попробуй синий жёлтый подключить, а на красный фазу перемычкой на пару секунд
Anonim
Ооочень тихо
Anonim
Ничего Искрит немного, но результата никакого
Doctor
Странно
