Коллеги, добрый день! На работе следующая ситуация. Необходимо для щсу 9 шт сделать однолинейки. Энергетик говорить что списать все данные для сзем ( автоматы, пускатели, частотники) должен проектировщик. Проектировщик говорит что это не его работа - с чем я согласен. Прописано ли где-то что энергетик или ответственный должен следить за однолинейными схемами и оперативно вносить дополнения/изменения?
Комментарии: 64
Anonim
В чьем ведении находится электрохозяйство? Существует оперативная служба?
Pavel
Энергетика, его щсу ( возможно главного энергетика). Но народа у него нет , и он давит на это. Но в любом случае не в ведении проектировщика. Мне желательно пункты из нтд
Peka
ПТЭ ЭП, ответственный за электрохозяйство
Wrx
Кто следит ( несёт ответственность )за электохозяйством тот и вносит
Pavel
Есть ли пункты из нтд? По практике на нашем предприятии, энергетик даёт все данные для олнолинеек , проектировщик составляет схемы. Тут энергетик считает что проектировщик должен придти и списать все
Wrx
Это должно быть прописанно в разделе обязанности при назначении на должность энергетика . ( Внутриведомственный договор ) обратитесь к главному инженеру , либо в отб
Dmitriy
У нас схемами по должностной занимается мастер оперативников
Pavel
Ок. А напомнит кто-нибудь где прописано что в электропомещения, типа щсу, КТП... Доступ персоналу без группы допуска запрещен?
Dmitriy
2,5 розетки, 1,5 свет, это стандарт. Остальное уже на месте смотреть нужно Потэу
Sergey
На розетки и свет хочу использовать 2.5. На 4 на посудомойку, бойлер косвенного нагрева, шкаф электродуховой, гладильная
Glukon
зачем на свет 2.5?
Dmitriy
Смысл на освещение 2,5? Смысл на посудомойку 4? На духовой и бойлер еще куда не шло, и то, нужно смотреть мощности
Sergey
Поставить и забыть, точечные свитильники Посудомойка 2.2 кВТ
Dmitriy
Киньте и на них 4-ку! Тогда можно точно забыть! Бред, там и 1,5 за глаза, а с 2,5 еще помаятесь гнуть жилы и подключать в зажимы светильников
Sergey
2.5 избыток для точечных?
Dmitriy
В целом для освещения, да! Ну а по уму, вопрос звучит неверно! Переизбыток для точечных это как? Также как переизбыток для люстры, или бра? Или для переносного светильника? К мощности привязываются, если на то пошло. Если у вас точечных 10 шт. по 5-7 Вт, кабель 1,5, автомат 10. Это норм
Sergey
На первом этаже примерно 40 точечных светильников. Исхожу из этого. 2.5 мощность по паспорту 5.9 медь
Dmitriy
Я вам про фому, вы про емелю. Мощность какая? Пусть даже 7 ватт. 40*7 = 280 Вт, или чуть больше ампера. Куда там 2,5 то?! Тем более
Sergey
Понял! На ванную стиралка, сушилка 2.5 думаю ставить
Dok
Хехе. Прет соседу на проблемы с ээ. Ща звонит, грит стаб не работает. Горит светодиод " повышенное". На улице потеплело- нагрузка упала, сеть поднялась и стаб чет не але на близко к номинальному. А байпаса у него нет. Пришлось обьяснять как кабель перекинуть на одни клеммы. Одеваюсь на развозку выходить- звонит опять. Рн пишет Ulo. Пришлось обьяснять как понизить на рн порог срабатывания. Только отдельной линией со своим диффавтоматом. А то замешаете в кучу с освещением
Sergey
Отдельно на стираку и сушку двойную розетку. На кухне индукцию планирую ставить поэтому и кабель сечение 4 туда. Отдельной розеткой
Anonim
Мощность какая у них? Там скорее всего лучше для стиралки и сушилки протянуть по отдельной линии от щитка
Vitaliy
Индукционная это варочная. 4 квадрата у вас что варочная на 2 конфорки или с ограничением одновременной работы на 2 конфорки? Если нет то минимум 6 а то и 10 если духовка на эту же розетку или варочная под 8 киловатт
Glukon
ну явно меньше 6квт, опять начинается
Dok
Да 16 сразу. Не, лучше 25, чо уж там. И сразу от ВРУ подвального
Vitaliy
Можете хоть полторашкой у себя дома подключить, автомат 10ку поставить и больше одной конфорки одновременно не включать. И то не на максимум мощности. Только другим не советуйте.
Dok

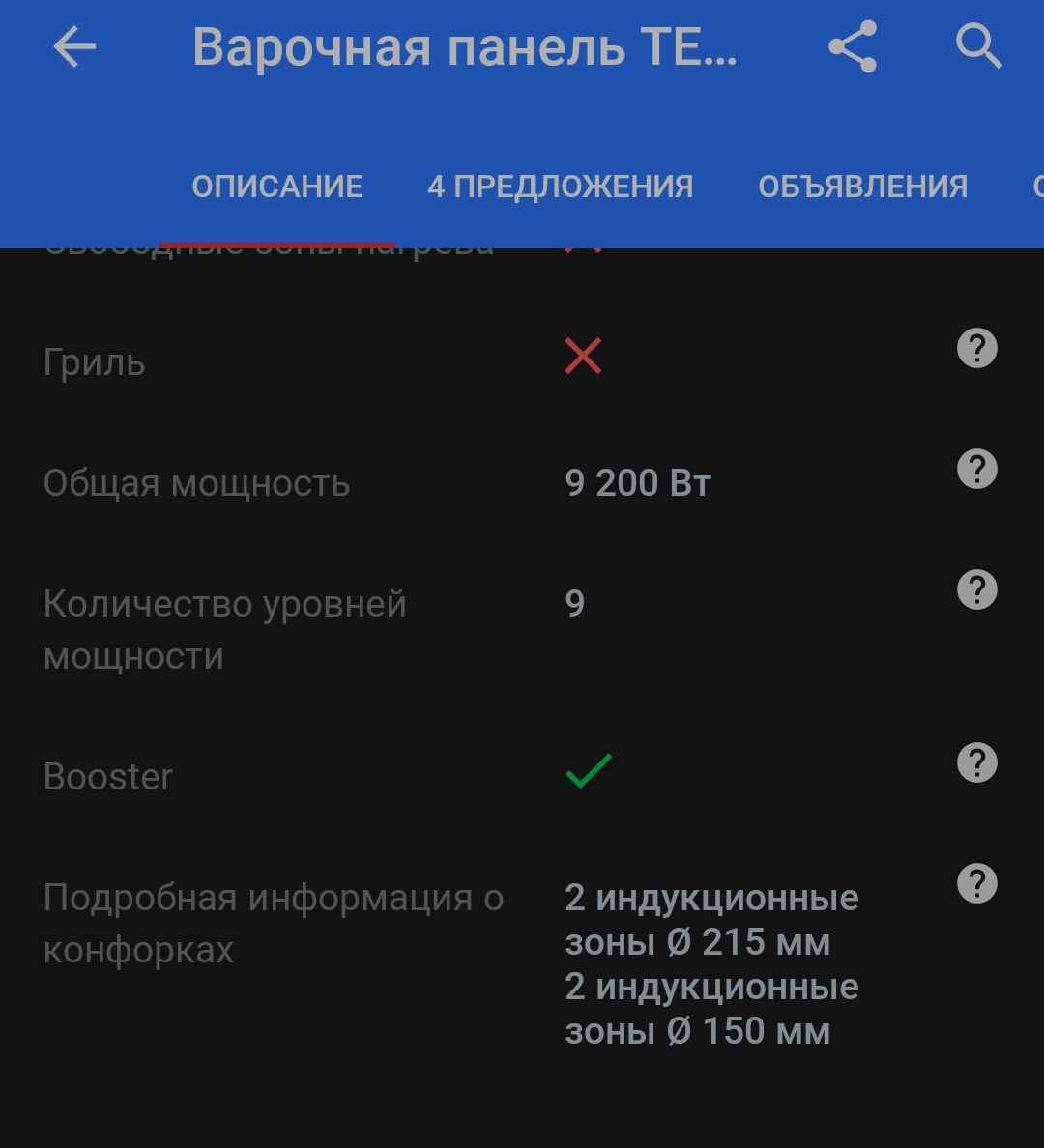

Серьезная заявка. А что делать, если у меня в СЗФО нет ПС и ВЛ в 750кВ? Ну а вы херню не несите
Vitaliy
И это без духовки
Pavelm
Ну 6-ка тут потолок
Viktor
Индукционки так жрут?))
Vitaliy
И стеклокерамика и обычные электрические с мощными конфорками, если без ограничения одновременного включения
Viktor
Про обычные я знаю.. но ведь индукционки тем и славились, что намного экономнее, нет?
Vitaliy
Есть с ограничением - они либо не все конфорки одновременно дают включать либо ограничивают мощность при одновременном включении
Vitaliy
Экономичнее за счет того что потерь меньше - быстрее нагревается посуда.
Dok
Быстрее
Anonim
Обычная плита сначала нагревается сама, потом он неё греется кастрюля. Тут сразу кастрюля греется
Viktor
Да знаю я как оно работает)))
Geopolis78
Бытовые, конечно, нет. Я вчера был у кореша, он ресторан открыл. У него индукционка на 12кВт. Но это на ресторан.
Anonim
Тогда надо ставить газовую варочную
Sergey
Стиралка 2.2 сушилка закладываю 3 кВТ. Думаю бросить один кабель сечением 4 и пользоваться раздельно сушилкой и стиралкой. Не знал , что такая у них мощность в индукции)
Geopolis78
2,5 и пользоваться вместе
Vitaliy
а без сарказма у меня сейчас 2 розетки по 32А, на кабеле 6 квадратов, если плиту заменю. Будет 2 по 40 если поменяю кабель, либо будет духовка через клемник подключена, всё зависит от комплекта который куплю. Всё зависит какая сушка.
Geopolis78
Все духовки что видел встраиваемые вилочкой шуко на 16А подключаются
Geopolis78
У меня колонна Miele. Большая стиралка и большая сушка. Мощнее и больше вряд ли для быта нужно. И стирается и сушится все одновременно и постоянно.
Vitaliy
я имею ввиду не размер а тип сушильной машины.
Geopolis78
Без разницы. Не купите вы сушилку ни на 4 ни на 5 кВт.
Viktor
Так ответь, какой автомат у тебя будет стоять на отходящий 10мм?))
Vitaliy
я уже писал, прочитайте пожалуйста еще раз, я писал про автомат на 40А.
Viktor
А ниче, что во время "бурной готовки на новый год" о которой вы выше писали, он выбивать начнет?)))
Andrew
зачем вы спорите, пусть художник делает, как видит)
Vitaliy
если начнёт выбивать, то подключу через без розетки и поставлю на 50А, но я уверен что не начнёт.
Anonim
если раздельно, то зачем 4?
Ryan

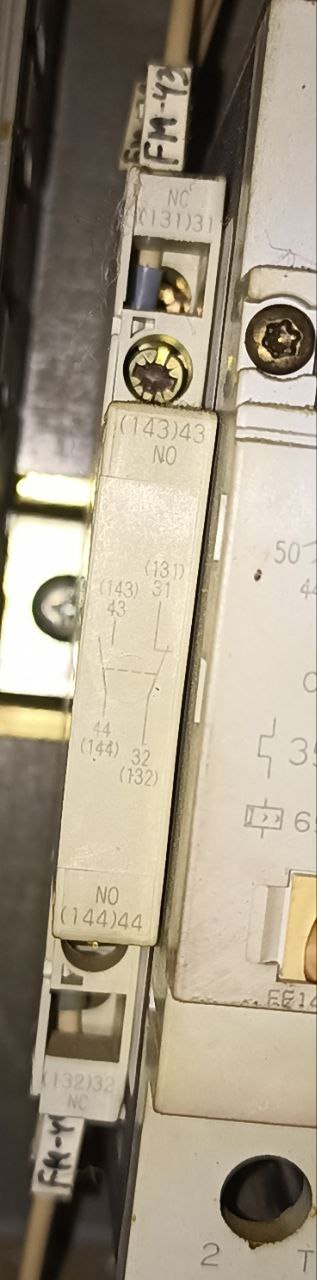

Кто знает как называется это реле?
Ilia
Тема wago и скруток была уже сегодня?
Viktor
Это не реле. Обычные вспомогательные контакты
Ryan
А как они правильно называются? Что бы купить такое..
Andrew
доп контакты
Alex
это не реле, а доп контакт скорее всего
Raihn
Это не реле а доп контакт сигнализации состояния
Dok
Не мы такие- жизнь такая)
Sergey
Имею ввиду марку кабеля (ввгнгА) или ввгпнга
Dmitriy
Без разницы, главное, нг-ЛС-А
Ilia
В сопровождении оперативного персонала проектировщик может осматривать ПОТ при ЭЭ п.3.5.
Bulat
Проектировщик не имеет права лазить и осматривать электроустановки
