Всем доброго дня! Оговорюсь, я не электрик, но спасибо каналу и чату, тут у вас много полезной инфы. Но ввиду того, что я не электрик, перепроверьте пожалуйста, если есть немного времени, мою обывательскую схему щитка в однушку. Электрик был, да всплыл...долгая история. Пришлось самому изучать и строить схемку. Критика и вопросы очень приветствуются. Желательно влезть в 24 модуля. Рубильник в подъезде тоже 25А
Комментарии: 86
Vadim
В подъезде рубильник (простой выключатель) или автомат (автоматический выключатель)? По идее, должно быть именно второе.
Artur
Автоматический выключатель) с самого начала я налажал вроде по нагрузке в плане света все просчитал и оставил в запасе на мало ли что
Sergeich

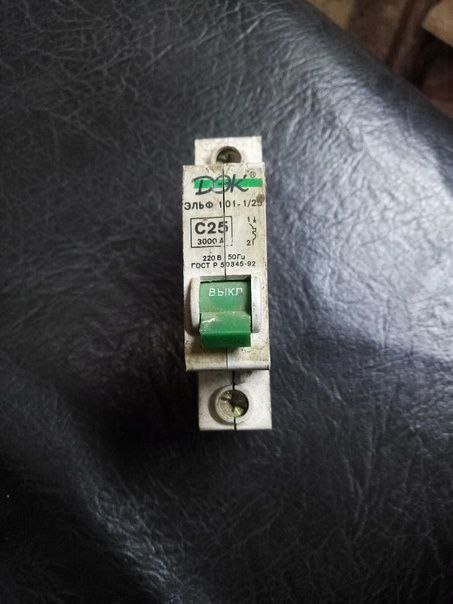

У меня один. Вводной. Раньше был на 16А. Теперь на 25А А что в доме электрические плиты?
Lev
Боже, я конечно все понимаю, но у меня 3 автомата на всю двушку! Но хозяин барин!)
Dok
жируешь. у меня один. с20
Lev
Да отдельно на плиту вывел один, и два на остальное все!)
Dok
хотя не. там еще какой то второй в ящике в парадной. тоже 20а. хз. мож и мой) причем ещё синие иэк
Lev
Да просто иногда смотришь на монтаж фирм там очень много левых автоматов при том что проходка будет гореть автомат не отрубит. По мне так лучше Пусть автоматы вырубают чем проводка греется
Dok
ну тоже такое. в меру все должно быть. у меня по заводу кабеля по 70-80гр есть) есть принятые номиналы по сечениям. они вполне себе с запасом перекрывают критический нагрев
Artur
Пока делаем ремонт, есть возможность понавтыкать всего, квартира на очень длительное время) В доме газ, хотим побадаться с УК, чтобы выбить увеличение мощности, отказ от газа и вприницпе всё. Закладываю риски, что ничего не получится, но ремонт уже идёт сейчас, и чем быстрее - тем лучше, а выяснение отношений с УК - дело длительное. На все розетки тянем ВВГ нг 3х2.5. На духовой шкаф ВВГ нг 3х4, на индукционную плиту ВВГ нг 4х6 кв.
Lev
У меня Кухня 6 м² и я поставил восемь розеток ну чтоб было ха-ха-ха лишним не бывает Зато ни одного удлинителя нет
Dok
индукция зажрется. как и духовка. но больше не меньше. пойдет
Lev
Ладно Господа собратья, Коллеги и так далее Всем спокойной ночи Я спать!!!
Artur
Доброй ночи
Dok
а зачем четырехжилки? 3 фазы чтоль?
Vadim
Кстати, да. Если ему дадут 3 фазы, ох он и наплачется с 1ф УЗО... Реально лучше тогда сразу всё на дифах делать, перекоммутировать будет куда легче.
Dok
да кто даст то? догонят и еще поддадут)
Vadim
У меня живой свидетель есть такого увеличения мощности.
Dok
а ты не забыл еще и про ценник? или чо думаешь мкд не коснулось?)
Vadim
А это уже не моя проблема. :)
Artur
Можно попросить человека поделиться опытом? В интернете мало информации про это. Всем спасибо, буду дальше думать копать =)
Vadim
Вот через это сообщение на него можете попробовать выйти. :) Ник он не засветил. https://t.me/chat_electrikov/565648
Artur
Я думаю, что даже если и дадут 3 фазы, то снять и поставить новое будет не проблема, т.к года через 2-3 будет строительство дома, переедут модули туда. Применение точно найдётся. Единственное буду ограничен 24 модульным ящиком. 36 модулей конечно тоже можно поставить, но как-то жирновато на квартиру) Я бы ещё хотел поставить реле напряжения, места нет, а рубильник не ставлю ввиду того, что есть автомат в подъезде, он в доступе минута - дверь открыл вырубил, ну и плюс место съедает в щитке
Artur
одна фаза. Советовал бывший электрик + интернет, где советовали именно такое сечение. Но у нас до этого было в смете 14 диф автоматов 2х полюсных, 8 обычных автоматов + узо. В предыдущем сообщении ошибся, там Провод ПВС 5*6 мм, а под духовой шкаф Провод Конкорд Ввг пНг 5/4 мм
Vadim
Верхний ряд — это в подъезде, второй и третий — в квартире, верно? Тёплый пол логичнее B6A, а не C6A. На холодильник достаточно C6A так же. Хотя кабель я бы заложил 2,5мм² — в случае перепланировки (если это не планируете вы, это не значит, что её не запланирует через 5 лет ваша жена) можно легко будет поменять автомат, не штробя стены. Диф на 25А — плохо. Розетки-то под ним 16А будут... Разделите на два-три дифа по 10-16А, или замените на связку УЗО+автоматы. В целом выглядит грамотно, не считая 25А дифа. А вот из-за него вы рискуете не влезть в 24 модуля. Могу предложить объединить часть УЗО, с одинаковыми номиналами утечки. Либо поменять концепцию на «РН + одномодульные (электронные) дифы».
Lev
У меня на кухне везде 2,5 квадрата кроме плиты туда поставил 16 амперную розетку и четыре квадрата провод Ну я считаю что на остальные розетки где плита и чайник У меня зашлифованы они друг от дружки Ну по 2,5 квадрата поставил!)
Artur
На первый вопрос про ряд - всё верно. Спасибо большое! Подумаю как сделать
Yuriy
Самое главное узо на вводе заменить на утечку 300, иначе со всеми узо вся хата будет гаснуть
Vadim
Лучше просто селективное УЗО. В отличие от селективных автоматов они вполне доступны.
Dmitry
Например так
Viktor
Ахах, отличный вариант дешманской импульсной защиты)
Nikolay
Здравствуйте. Планируется вот такая схема. Из подъезда пойдет в квартиру кабель 6. Каким номиналом поставить вводной в квартире? Оставить на 32 или есть другие варианты.
Vadim
А дифзащита не планируется?
Viktor
Нормальный резерв защиты утечки. Как вы там называете,пожарное узо?)) Ставь диф в хате С32, 30мА, и будь счастлив
Dok
это для чд. и 0.1. оно именно для тех линий которые без дифзащиты. и от пожара. а просто пихать поверх еще одно, когда ниже все в дифах- дурка
Sergeich
С хуяли 32А если на хату дают максимум 25а?)
Viktor
Причем тут преды, и защита от импульсов?) Я про варисторы, если что Где газа нет - дают больше
Sergeich
Если нет газа то 50А
Dok
в принципе стандартная схема от застройщиков. ввод диф, и еще один два дифа ставят на мокруху только все 30мА. и говна кусок)
Viktor
Ну а ему 32 хватает) мозги не еби, есть тарифы и по 7кВт
Dok
ага. дому то сколько лет? полтос вы на рыло раздаете
Dmitry
От перенапряжения защита
Viktor
Не совсем так она называется.
Nikolay
Кабель в щите 6мм, вроде как на 6 вешают 32а, а 25а -4мм
Viktor
Лол, а если бы 16мм2 тебе провели, то поставил бы С63?)
Dok
не по кабелю, а по договору автомат ставят)
Sergeich
Я вот могу себе проложить кабель 4*185., правда алюминий. Значит могу ставить автомат на 200а по 3 фазам?
Nikolay
Спасибо! Классная шутка.

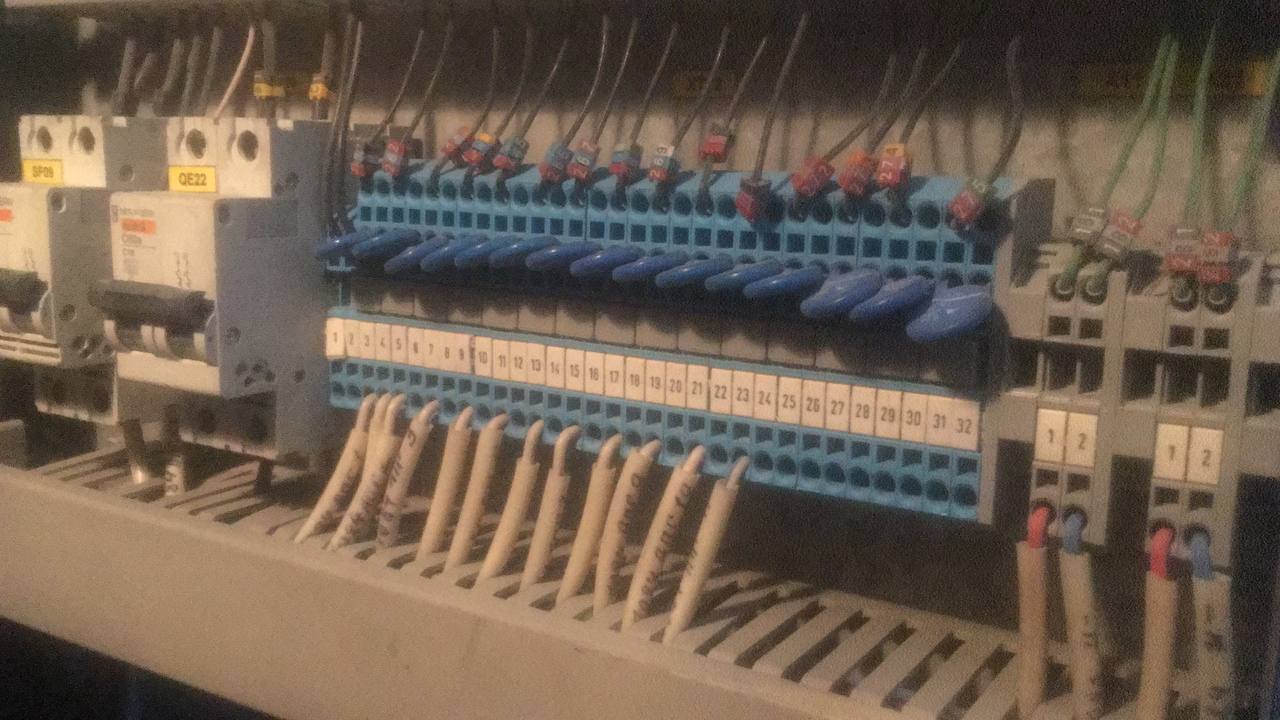

Dmitry
Выше стоят плавкие предохранители на 3.15а от кз.
Kvezz
У вас не халтурщики видимо работают
Dok
нихренасе. первый раз вижу такую тему
Viktor
Какую именно?
Dok
такую грядку варисторов

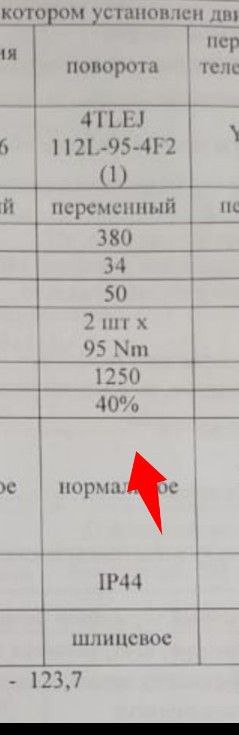

Hasan

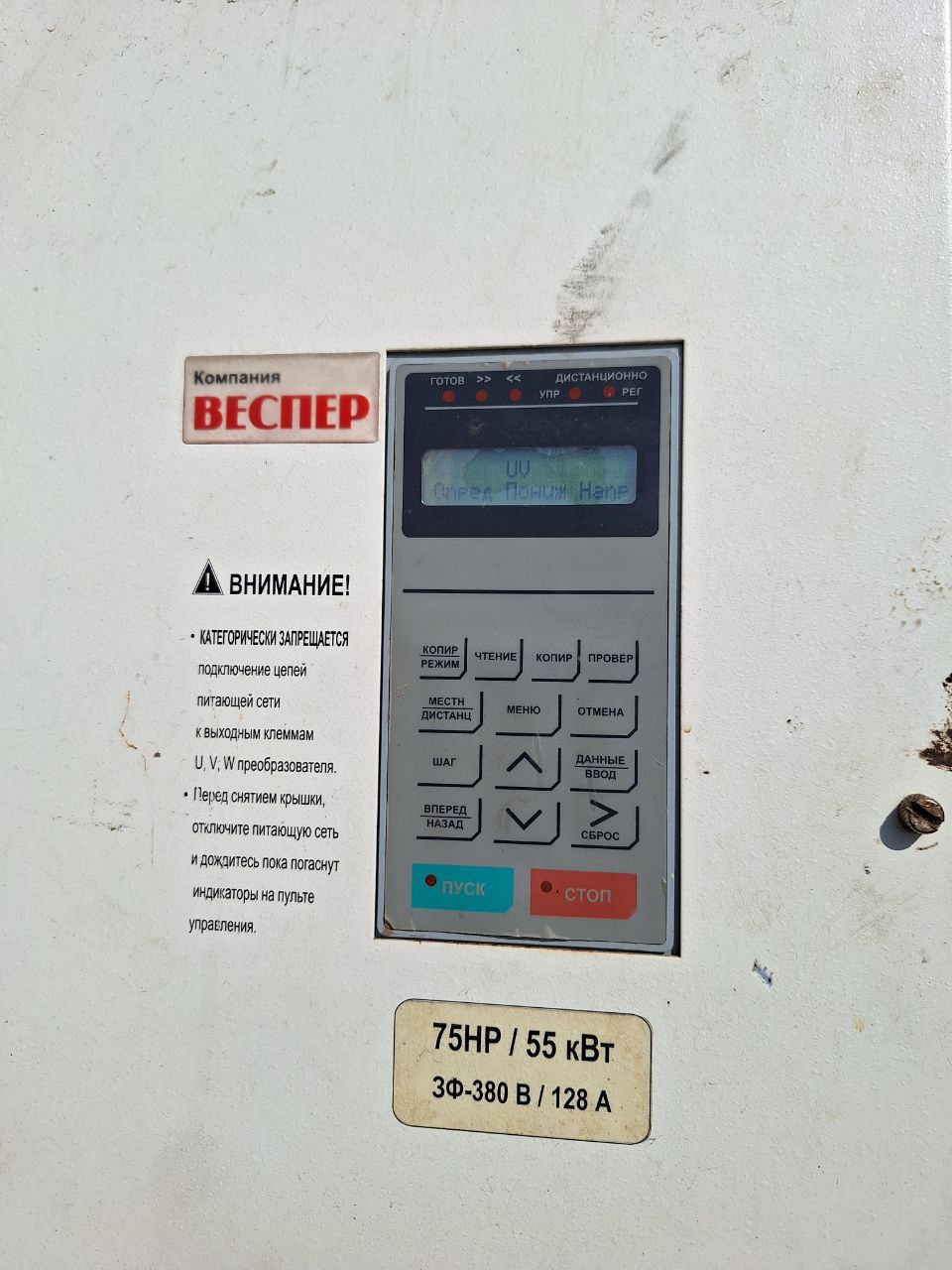

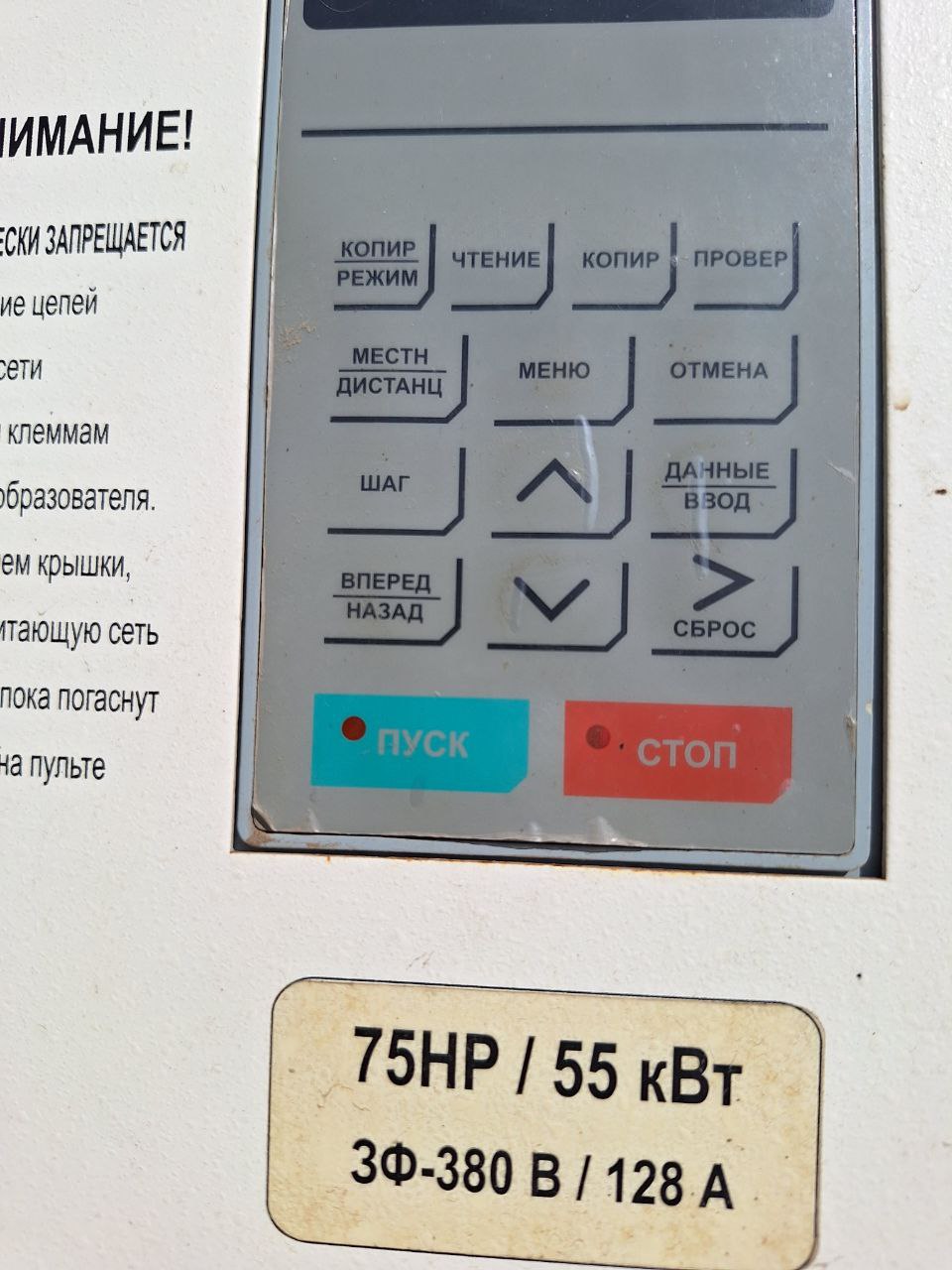

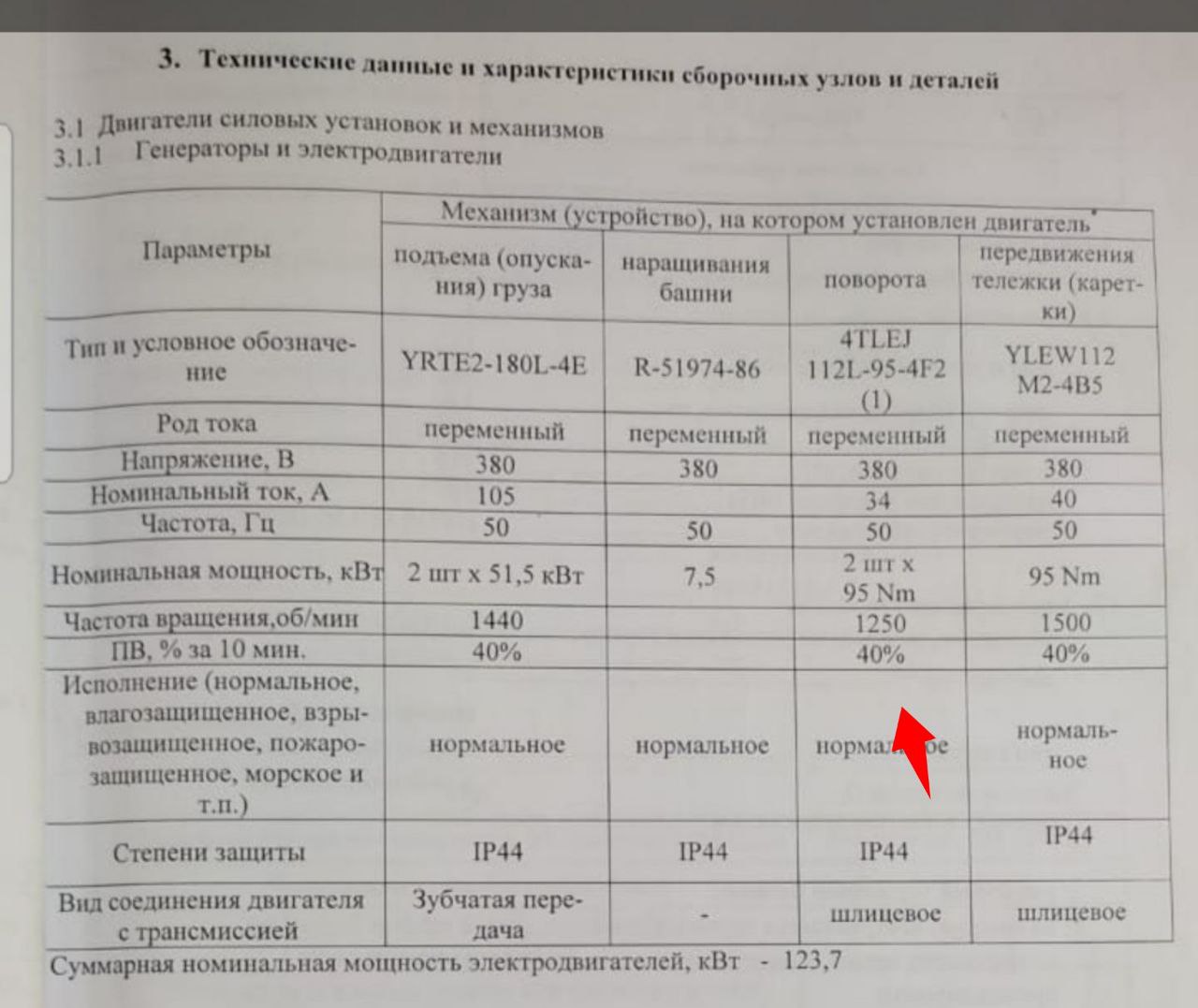

Друзья.Помогите разобраться, сколько киловатт - электрический двигатель.
Dok
это явно не жилье. какое то дорогущее оборудование защищено
Viktor
Это датчики епты, киповец он

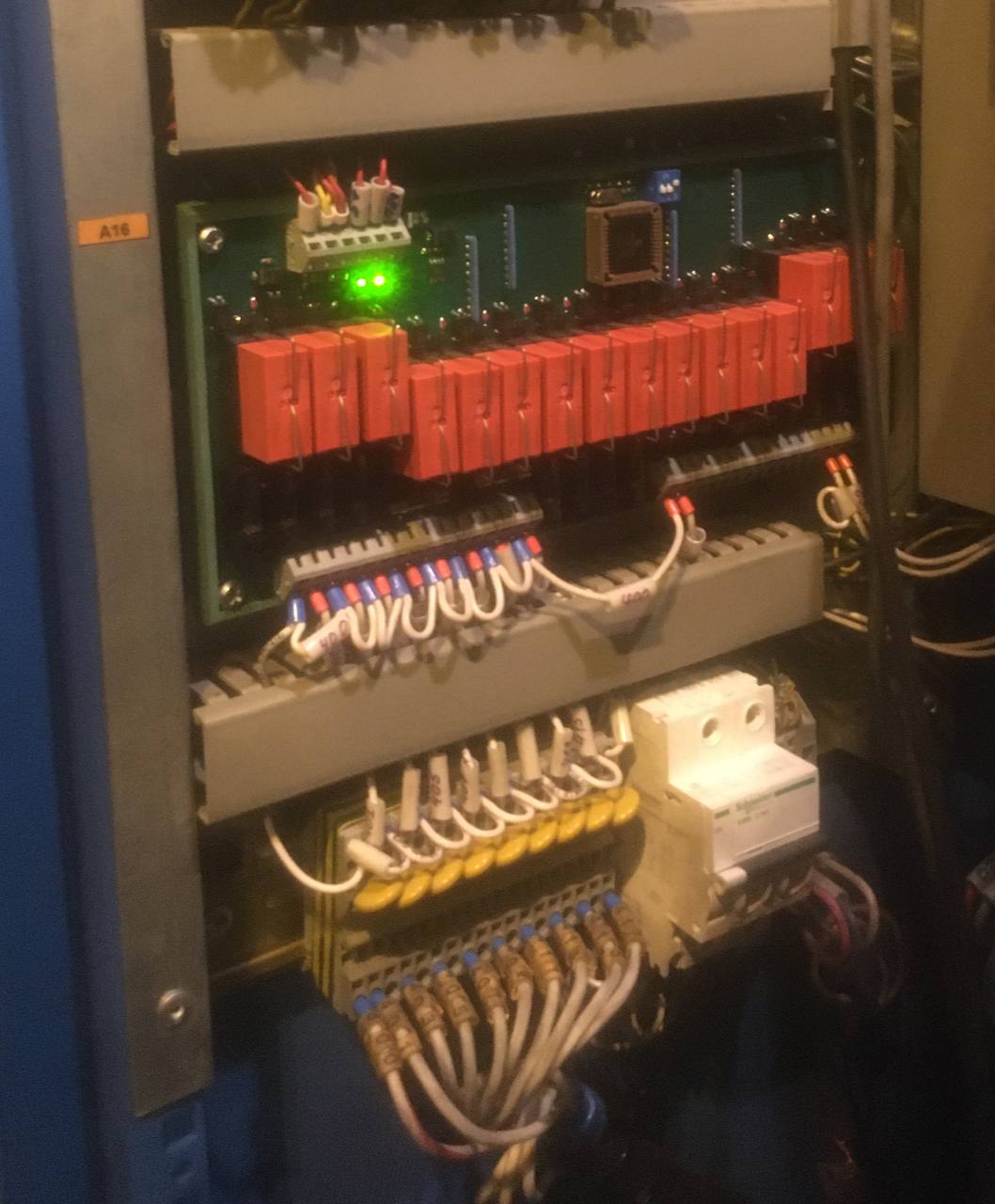

Dmitry
Защита плат управления АПГ. Производственное оборудование. 16 каналов
Viktor
Нисколько)
Dok
а чо по приколу так фоткать?
Viktor
С какого хера?) 30мА на ввод поставь, и тоже норм будет) двушка всего то, епты.
Dok
эээ. стойте. 0.3А в жилом фонде вообще не применяется! ничо такая защита) прожарит хорошенько)
Viktor
Применяется, если после него группы защищаются 0.03
Dok
охуенно бюджетный выключатель нагрузки получается)
Yuriy
После счётчика перед вводом в квартиру как противопожарная, а в щите уже которые дом защищают да по 30. Несколько челов знаю, отваливалось и тут и там, селективные тоже вариант
Viktor
Если у тебя хотя бы 30мА отваливается на вводе хаты, то явно где то проблемы, их надо искать, а не ставить узо на 300мА)
Yuriy
Ну нее, отваливаются сразу два и в хате, там допустим на холодос и вводное сразу, косяк то ясно где, но лучше чтоб только одно отвалилось
Viktor
Считай по току и напряжению, по формуле полной мощности Если у тебя будет кз, то отваливаться будет и 300мА. Только селективное спасёт А селективное смело на 100мА можно
Vadim
И ещё лучше всё же в щит внутри квартиры поставить рубильник. Просто рубильник. Чтобы можно было одним движением сразу всё обесточить. Ну или хотя бы всё, кроме холодильника.
