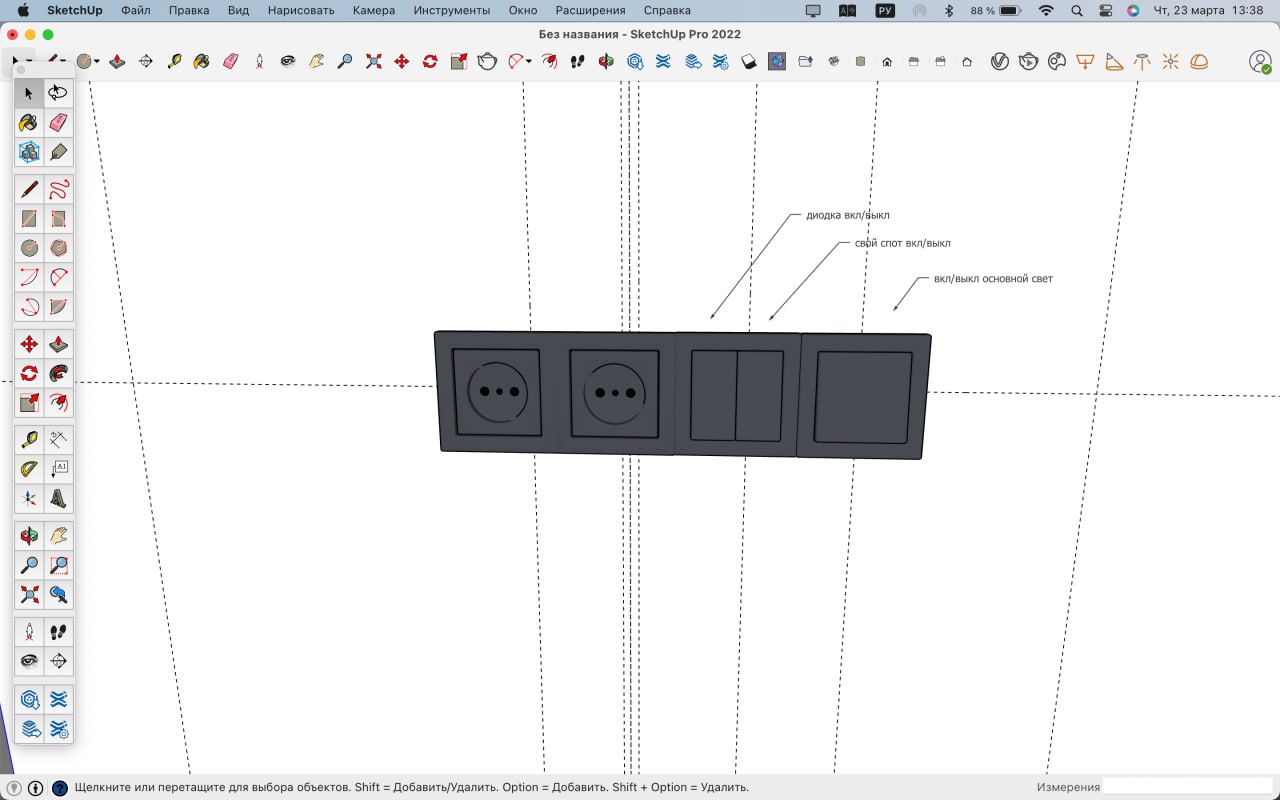

всем привет, подскажите, как реализовать вот такую схему? суть: будет два блока как на фотографии над тумбочками 1 переключатель основного света при входе в комнату 2 дублера основного света в блоках 2 дублера на диодку и по выключателю на свой спот со стороны включающего спасибо
Комментарии: 12
Vadim
Давай проще: сколько выключателей на каждую линию освещения должно приходиться?
Kirill
Для основного света?
Vadim

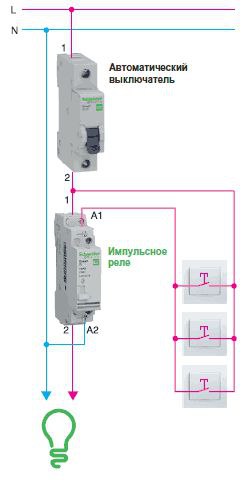

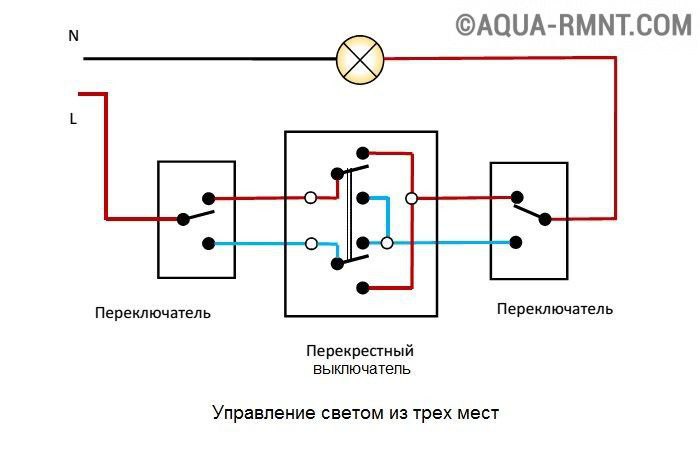

«на каждую линию освещения». Без вот этих слов про дублёры. Просто, например: 3 выключателя для верхнего света 2 выключателя для «диодки» и т.д. По сути, всё упрётся либо в проходные выключатели, либо в кнопки с импульсными реле. Первый вариант потребует меньшей суммарной длины проводов, но сама схема будет более запутанная и её будет сложно поменять в будущем. Второй вариант более затратный, требует установки реле, но более гибкий и понятный.
Kirill
Если останавливаться на 3-х выключателях, я так понял один основной и 2 сопутствующих, сколько жил надо на основной и ведомые? Если распред коробка на потолке будет И что по оборудованию брать И схему бы подключения, как их между собой сцеплять, спасибо
Vadim
Схемы я все привёл, смотрите внимательно.
Vadim
https://t.me/chat_electrikov/732405?single
Shkiper
Есть ещё вариант с умными реле, можно реализовать разный функционал на одной кнопке (выключатель без фиксации): короткое нажатие, длинное нажатие, двойное и т. п. Эти реле есть в автономном исполнении, т. е. могут работать без ПЛК Так же есть беспроводные варианты умных кнопок
Kirill
Это которые зикби?
Dok
так жутко интересно, че в филиале придумали с фидером нашим. раз гены подключают, значит надолго. так думаю раздербанят вл. а то она длинная как бычий цепень и увешана отпайками чо китайская гирлянда
Shkiper
Да
Kirill
Не совсем понятно, что и к чему там))
Shkiper
Беспроводные зигби А есть попроще
