1. Muhammad

   • 12.02 2020 14:39:17

   Привет всем, кто подскажет где стоит такая микруха еще кроме как на a520f s2mu004x-c?

   • Burzum

     • 12.02 2020 14:52:16

     вся эта линейка, поиск вообще для кого сделан ?

     • Muhammad

       • 13.02 2020 02:43:11

       Для Самсунг A520F,при подключение к БП потребляет 0.02,снял эту микруху и пропала потребления,Аппарат принесли с диагнозом не заряжается и отсутствовал нижней разъём зарядки type-c,то есть до меня его уже ремонтировали и ставили разъём место type-c,микро-усб и это не на долго владельцу хватило потом опять обратился к тому мастеру который всё это балалайку придумал,а он ему по советовал менять плату в сборе,и потом ко мне с таким историям обратился,а я все перемычки убрал на нижней разъём чистил посадочный место под новым type-c,и подкидываю к БП а он потребляет 0.02,вообщем вот такая история

       • Fdl

         • 13.02 2020 02:44:03

         по схеме пройдитесь

         • Muhammad

           • 13.02 2020 02:48:45

           Естественно,схему в первую очередь открыл глянул на блок диаграмм чтобы понять кто питает кнопку вкл,потому что батарея заряжен на 3,8v а на кнопке включени. 0.95v,и после этого подкинул к БП и увидел потребления 0.02 и на кнопку не реагировал

           • Fdl

             • 13.02 2020 02:49:41

             Ну так откуда этот сигнал идет? Проверить элементы. Если с микрухи, проверить линии, она вообще запитана или нет и т.п.

             • Muhammad

               • 13.02 2020 02:53:11

               Это питание идёт из под микруху s2mu004x-c,так я его снял с платы и пропала потребления думаю в ней проблема потому что он и зарядкой рулить

               • Fdl

                 • 13.02 2020 02:53:51

                 ревизия платы какая?

                 • Muhammad

                   • 13.02 2020 02:55:43

                   Не знаю не смотрел,это для чего нужен?

                   • Fdl

                     • 13.02 2020 02:56:17

                     На разных ревизиях изменения по цепи питания, встречал не один раз.

                     • Muhammad

                       • 13.02 2020 02:58:11

                       Ты имеешь ввиду ревизия a520f? Или на самой плате глянуть?

                       • Fdl

                         • 13.02 2020 02:58:28

                         на самой плате пишется

                         • Muhammad

                           • 13.02 2020 02:59:01

                           Я позже отпишусь буду на работе

   • Burzum

     • 12.02 2020 15:12:33

     S2MU004X01 даже списать правильно не умеют...

     • Muhammad

       • 12.02 2020 15:36:35

       Я извиняюсь по спешил s2mu004x-c

       • Burzum

         • 12.02 2020 15:55:37

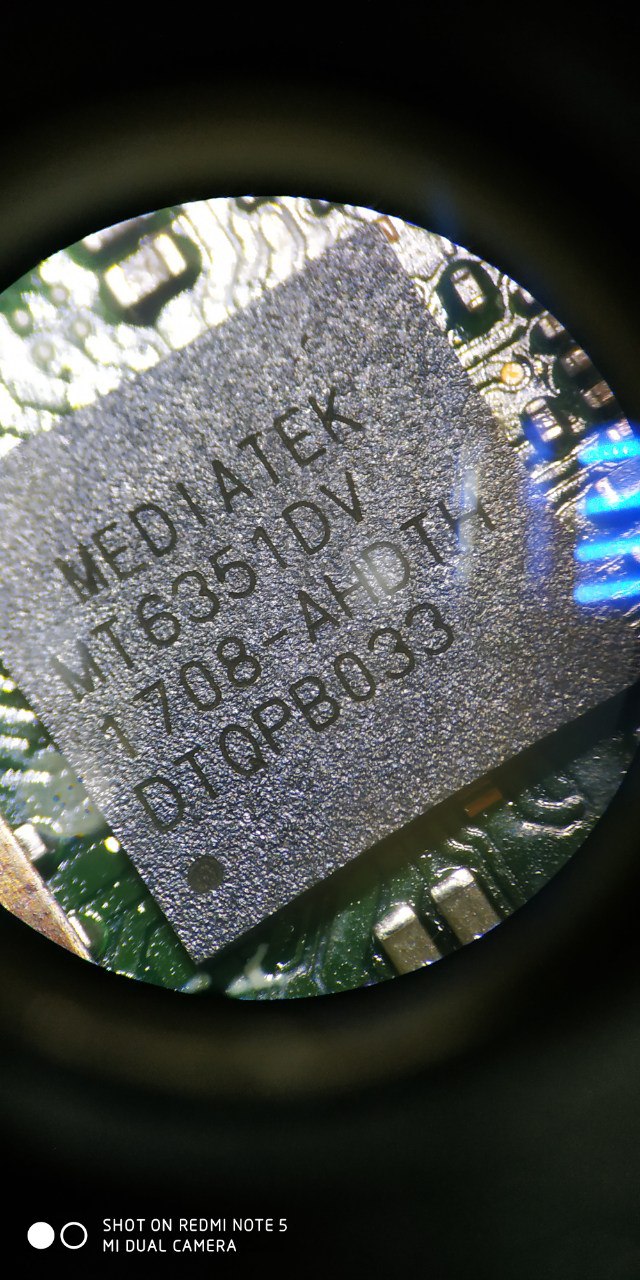

         ну раз доказываешь,выложи фото микросхемы https://opt-963861.ssl.1c-bitrix-cdn.ru/upload/iblock/c6d/c6dec40b4c144d0f093d153dbb0653ed.png?156533164194425



   • Talgat

     • 12.02 2020 15:32:01

     А320f, A720f

   • Anonim

     • 12.02 2020 16:37:02

     А320 а720 , на J каких то тоже стоит вроде

     • Muhammad

       • 12.02 2020 16:48:34

       Спасибо

       • Anonim

         • 12.02 2020 17:22:00

         G570, на J7 Prime не знаю

         • Muhammad

           • 12.02 2020 17:30:38

           На G570 отсутствует

   • Evgeniy

     • 13.02 2020 15:50:12

     Такая микросхема стоит практически в любом самсунге у которого type c разъём. Это типа аналог U2 на айфонах. Признаки неисправности : потребление 10-30mA в выключенном состоянии. Один раз из примерно 30 заменнных микросхем встретил потребление в 300мА. Обычно не больше 10-30мА

     • Muhammad

       • 13.02 2020 17:54:58

       Завтра буду искать донора,благодарю
