Всем привет ,поступил на ремонт телефон redmi note 8t не включается после воды , телефон вскрыл, осмотрел плату под микроскопом ,в районе коннектора LCD выгорело 2е дорожки, плату почистил от окислов, подключил к БП КЗ отсутствует потребления по нулям, при нажатии на кнопку POWER потребление на блоке около 80 mA телефон реагирует коротким вибро изо отсутствует, все дорожки LCD коннектора прозваниваются напряжение на всех конденсаторах присутствует дисплей подкидывал новый на фото указал какие дороги выгорели 1ю с верху сделал перемычку ,2ю с верху не восстанавливал так как не нашел линию
Комментарии: 20
Anonim
21в формируется ?
Anonim
при подключения кабеля зарядки проверяю тестером формируется около 3 v
Kopchenko
А КП катали?
Anonim
Нет еще но что то мне подсказывает что дело не в кп
Kopchenko
Искать сопли и кз
Anonim
Кз 100 % нет
Kopchenko
Крышки все сняли?
Anonim
Крышки все снял перемычки где нужно поставил оксилы убрал изо появилось после заморгало и потухло
Kopchenko
Так может и в дисп прилетело?
Anonim
Возможно в данный момент нет целого дисплея не могу точно узнать завтра подкину и буду уже Копать дальше , но момент в том что телефон не запускается без дисплея я так понял процессор не даёт этого сделать считывает присутствует ли дисплей или нет
Kopchenko
Возможно
Anonim
Не могу найти куда идёт второй дорога lcd коннектора есть возможность помочь ?
Kopchenko
Какая дорога?
Maksim
99,9% Что она не используется то есть - NC
Kopchenko

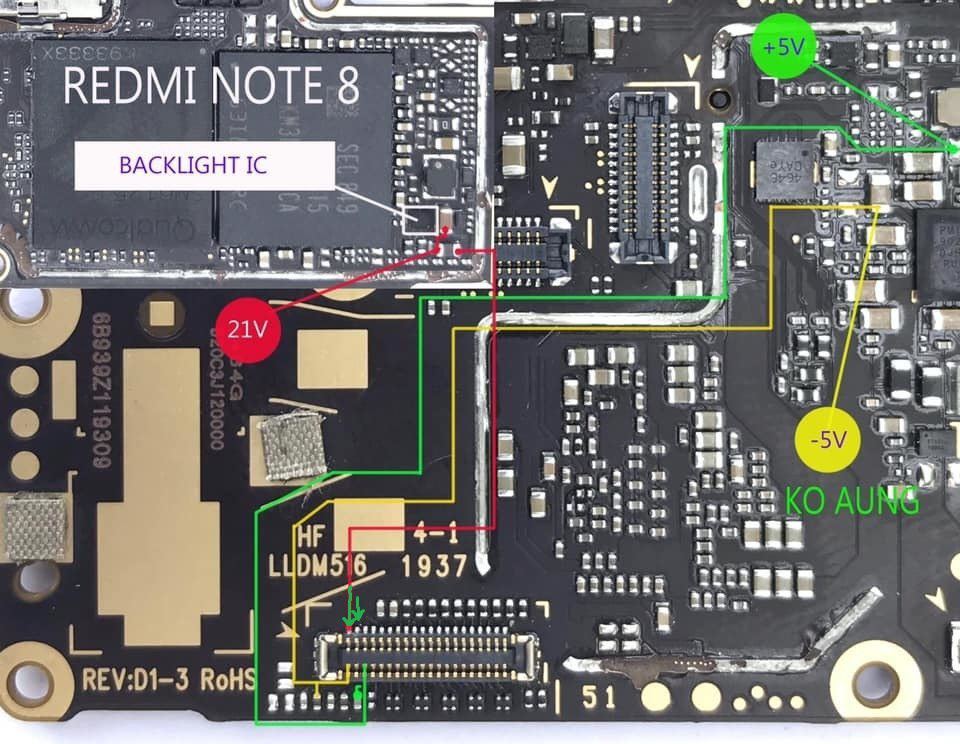

Я уже скинул
