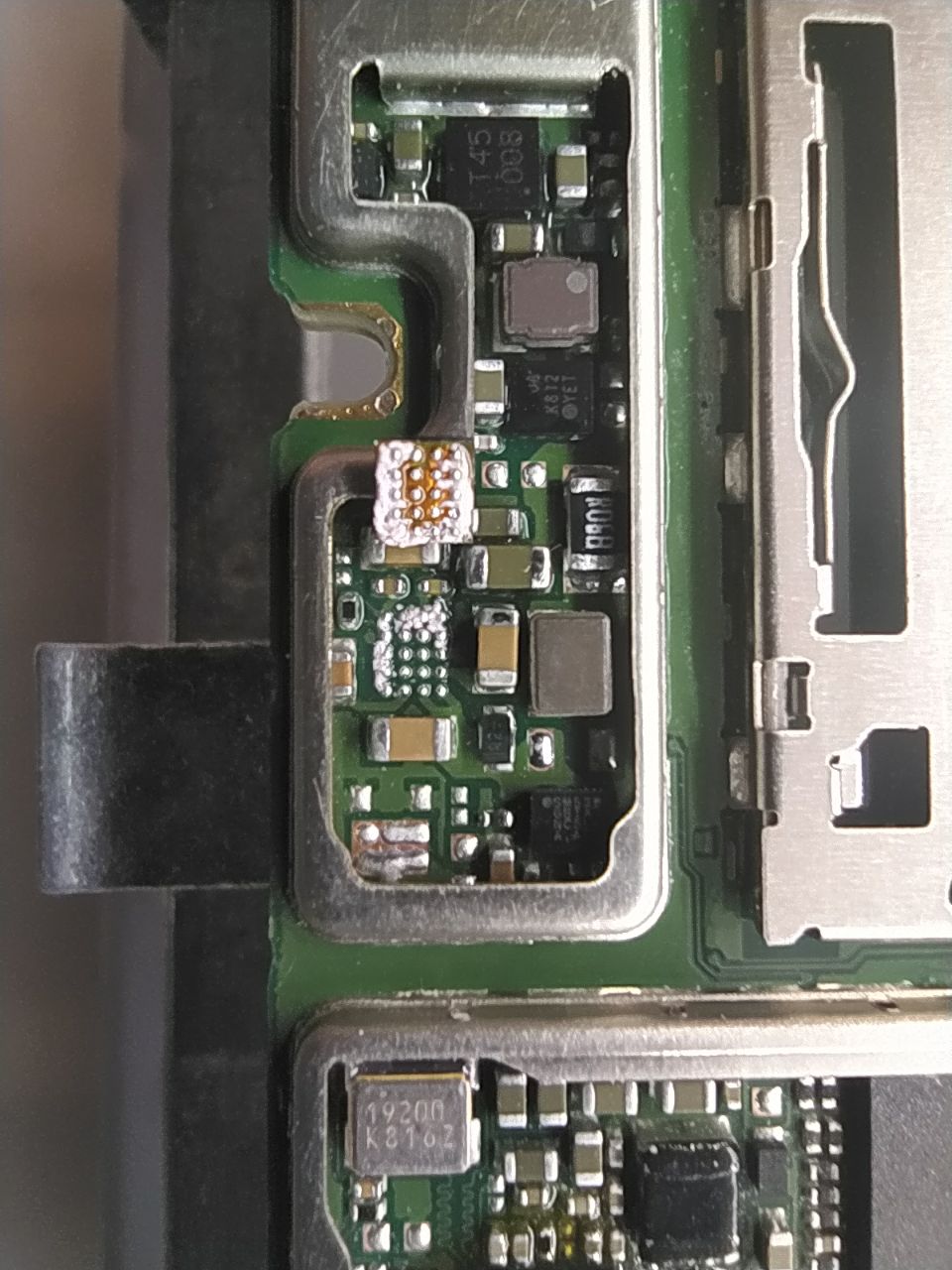

Хонор 7С. КЗ по питанию. Попал в воду, розовая термопаста растеклась. Отпаял контроллер заряда, под ним каша. Очистил, прозвонил без чарджера - КЗ. По очереди стал отпаивать все элементы из обвязки чарджера, пока ничего...КЗ. Но заметил такую закономерность - когда прогреваю плату для отпайки какого то элемента, сопротивление + и - на разъеме питания становится 2.7 ом и постепенно падает до 0.6 Какой элемент может так реагировать на температуру? Резистор, конденсатор или диод?
Комментарии: 11
Anton
КЗ на чём именно ? Керамика коннектор АКБ, диод? На чем меряете? Или на разъёме зарядки ? Подайте на него пару вольт до 2х ампер и смотрите что кипит. Ну или посмотрите всему на какой линии у вас кз. И смотрите что на этой линии стоит.
Doctorrepair
КЗ на разъеме аккумулятора. АКБ в защите. При отсоединении батареи ее заряд 3.6 вольт.
Fdl
При нагреве любая материя в данном мире меняет сопротивление.
Kopchenko
Все Так не ищут кз, кз ищут нагревом, устанавливаем на лбп 1 Вольт, это самое безопастное напряжение, ток для начала 0.5-1 Ампер, подключаем к вбап, и ищем что греется, если ничего не греется повышаем ток. + хороший ответ
Axenia
PashaKopchenko (198.68) увеличил карму fdlive (45.37)
Andrey

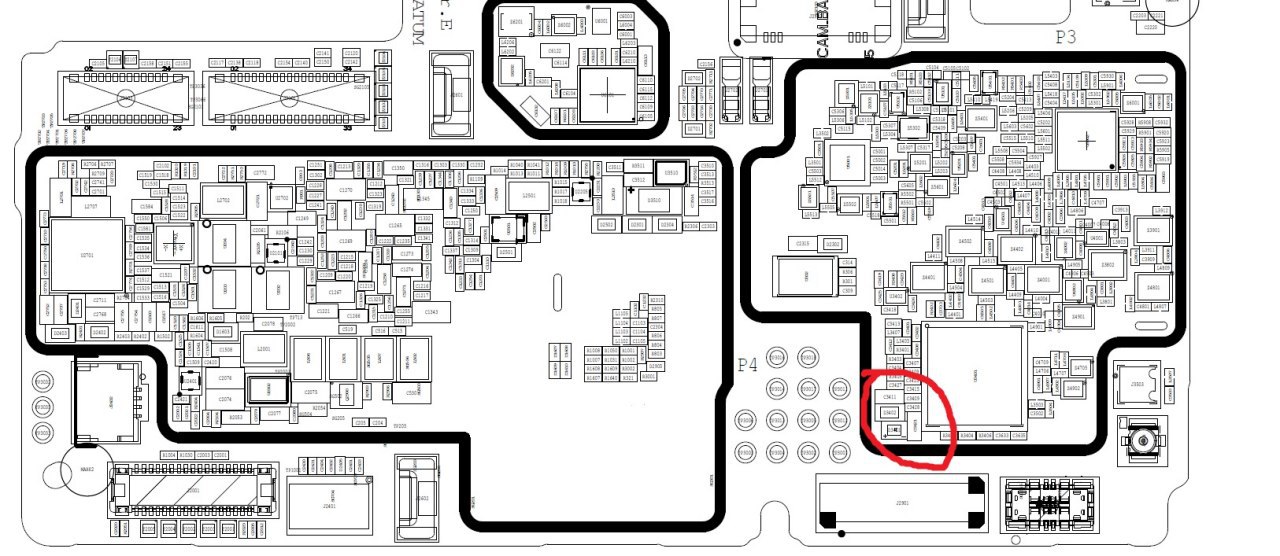

экраны все снял?рядом с усилителем большой конденсатор посмотри,часто от воду в кз уходит
Doctorrepair
Который кодек?
Doctorrepair

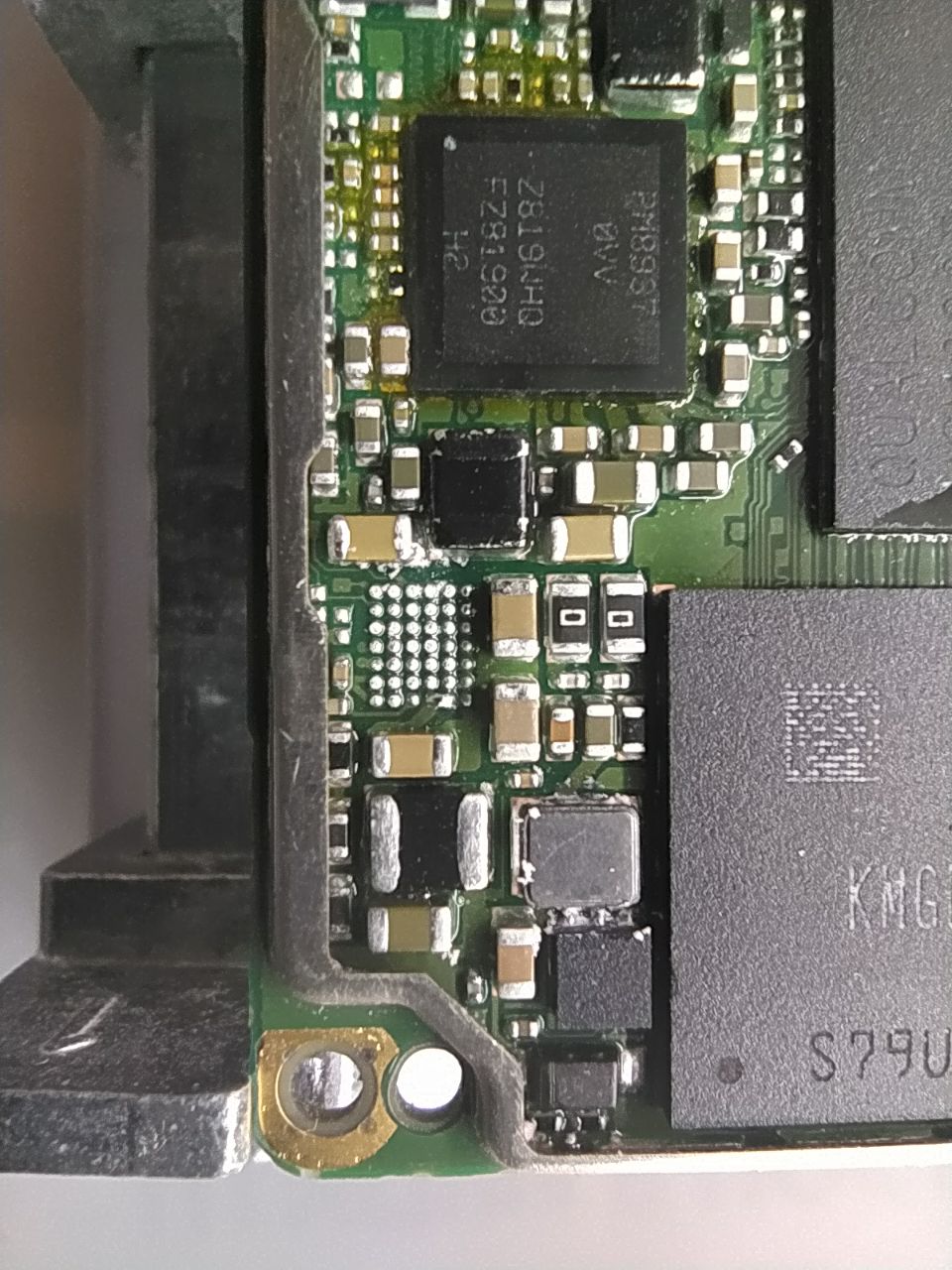

Как в воду глядели, прямо в точку! Точно там проблема Залило кондеры и диоды. Один диод интересный - ESD5651N для защиты от статического электричества в обе стороны.
