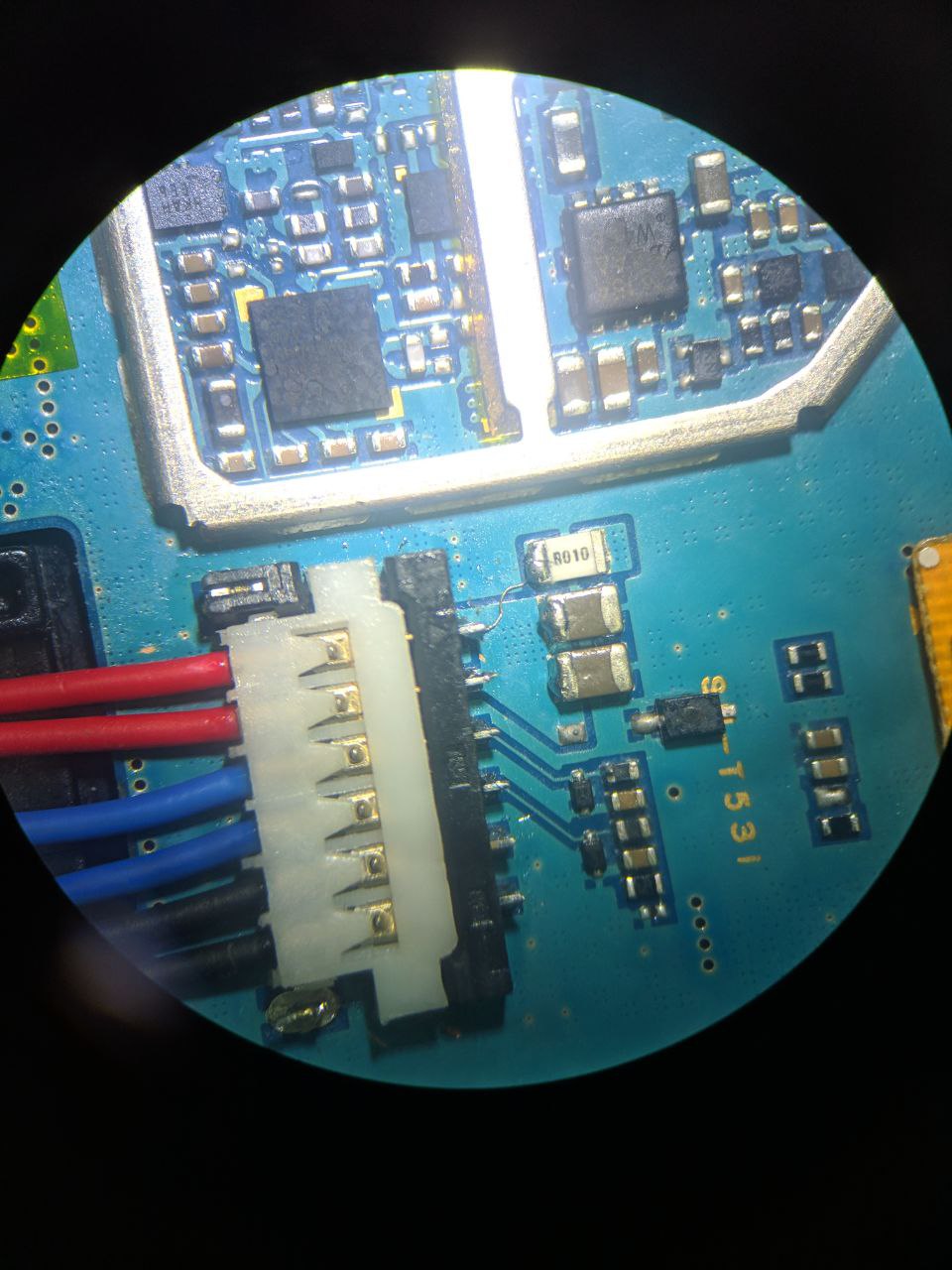

товарищи, пришел планшет samsung t531 с дефектом медленно заряжается. Клиент говорит после замены акб такое началось ( акб другой подкидывал если что и без эффекта ). В общем пришел он с вот с такой вот соплёй на коннектор акб
товарищи, пришел планшет samsung t531 с дефектом медленно заряжается. Клиент говорит после замены акб такое началось ( акб другой подкидывал если что и без эффекта ). В общем пришел он с вот с такой вот соплёй на коннектор акб
Комментарии: 22
Kopchenko
Уберите соплю
Molgorn
Диод я убрал в сторону потому что в нём дырка. С ним и без него ничего не меняется. Написал же без сопли нет старта. И если на зарядку ставить без сопли, то он как будто акб не видит, просто показывает батарейку и ребутится.
Kopchenko
Значит стартовали напрямую и перепутали полярность
Molgorn
в смысле кто то перепутал с лбп полярность?
Kopchenko
Да Изза этого и диод прошило
Molgorn
С диодом понятно. Но по факту линия цела вроде, 4.3в с чарджера идет на этот резистор и на + акб, также и на рабочем. Пробовать чарджер менять?
Kopchenko
А без мычки свонится?
Molgorn
без мычки с резюка на + не звонится
Kopchenko
Там может пробило линию определения тока с этого резюка на чарчер Схемы нету что ли на него?
Molgorn
сервис мануал только, но там в куске схемы по зарядке нет этого резюка
Kopchenko
Этот резюк для определения тока зарядки
Molgorn
возможно, линия резистора вроде vout_charger ( на этой линии в схеме кондеры, которые звонят на резюк этот ). Не понимаю почему без этой сопли планшет не стартует и не заряжается. На рабочем аппарате на этом резисторе напряжение АКБ, а на этом на + 4.2в, а на резюке 3.5в. Это получается он видит различие напряжения на линии и поэтому не стартует? Надо пробовать тогда чарджер менять
Kopchenko
На этот резистор должно приходить вбат, оно у вас не приходит, либо в слое сгорело, либо предохран должен стоять
Molgorn

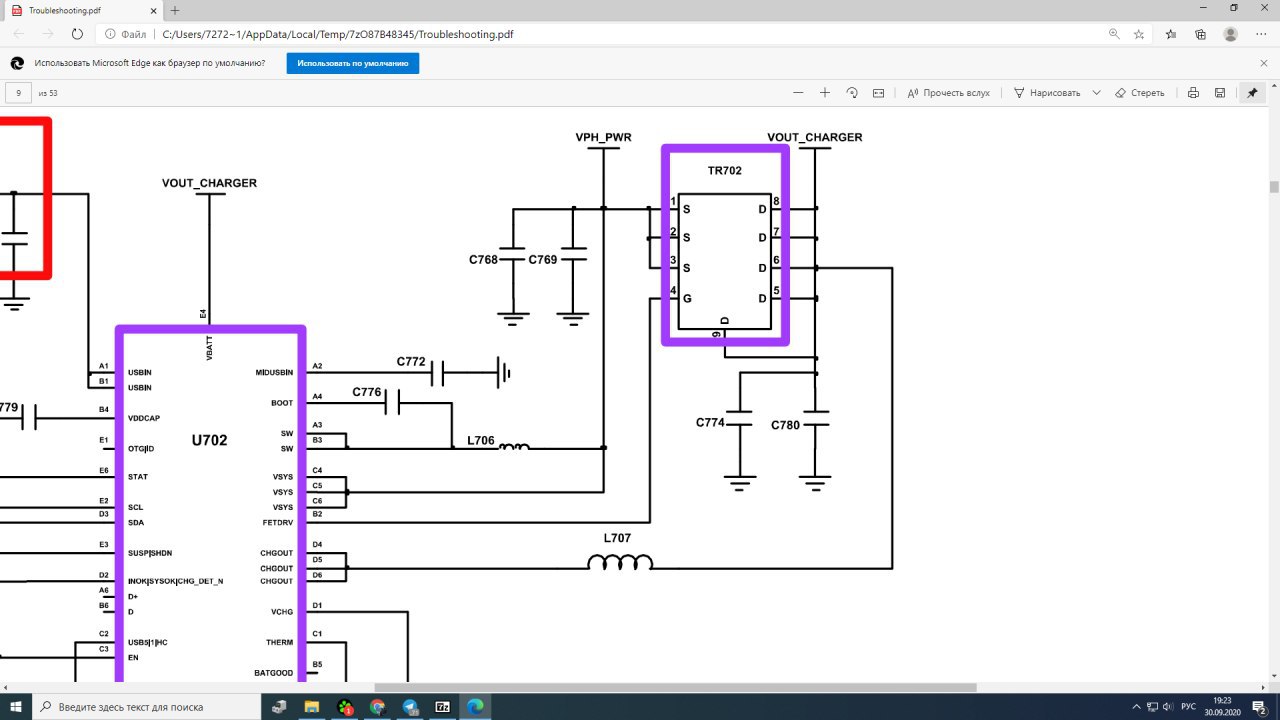

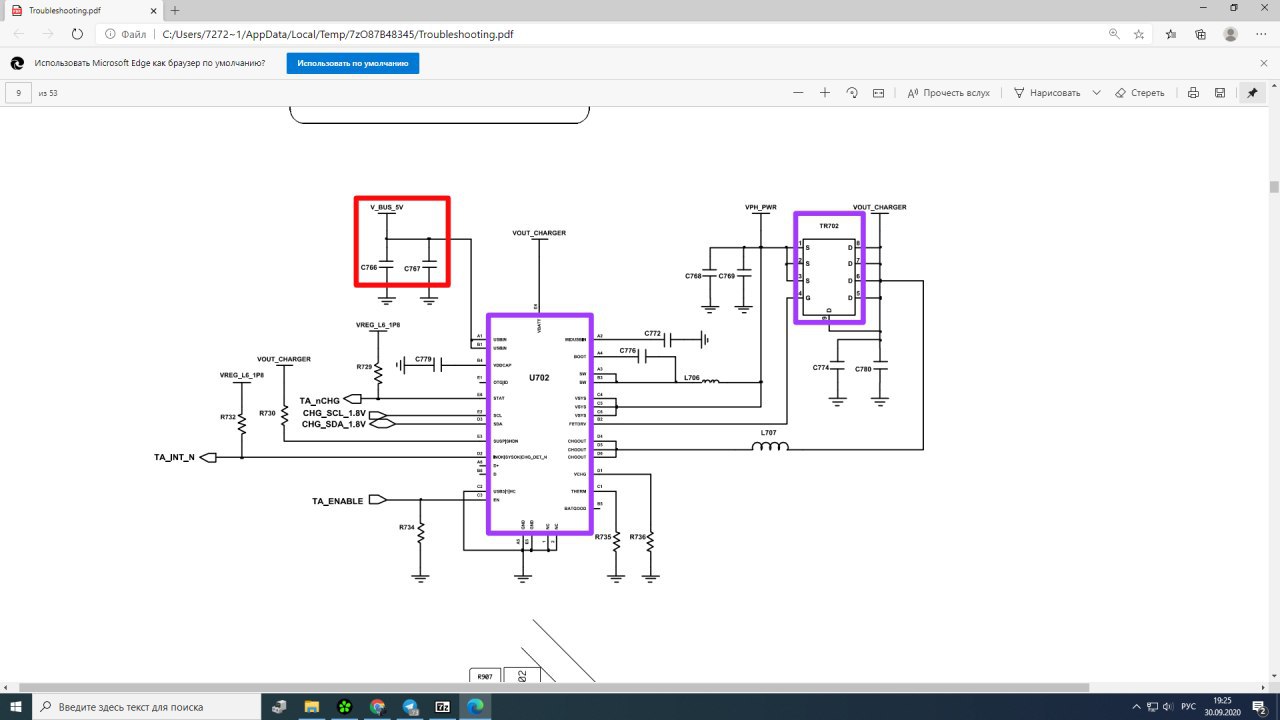

вот кусок схемы по зарядке. С кондера с780 звонится на резистор на коротко на обоих аппаратах. Что между ними должно быть не знаю т.к. резистора в схеме нету.
Kopchenko
Можно побольше что бы все видно было
