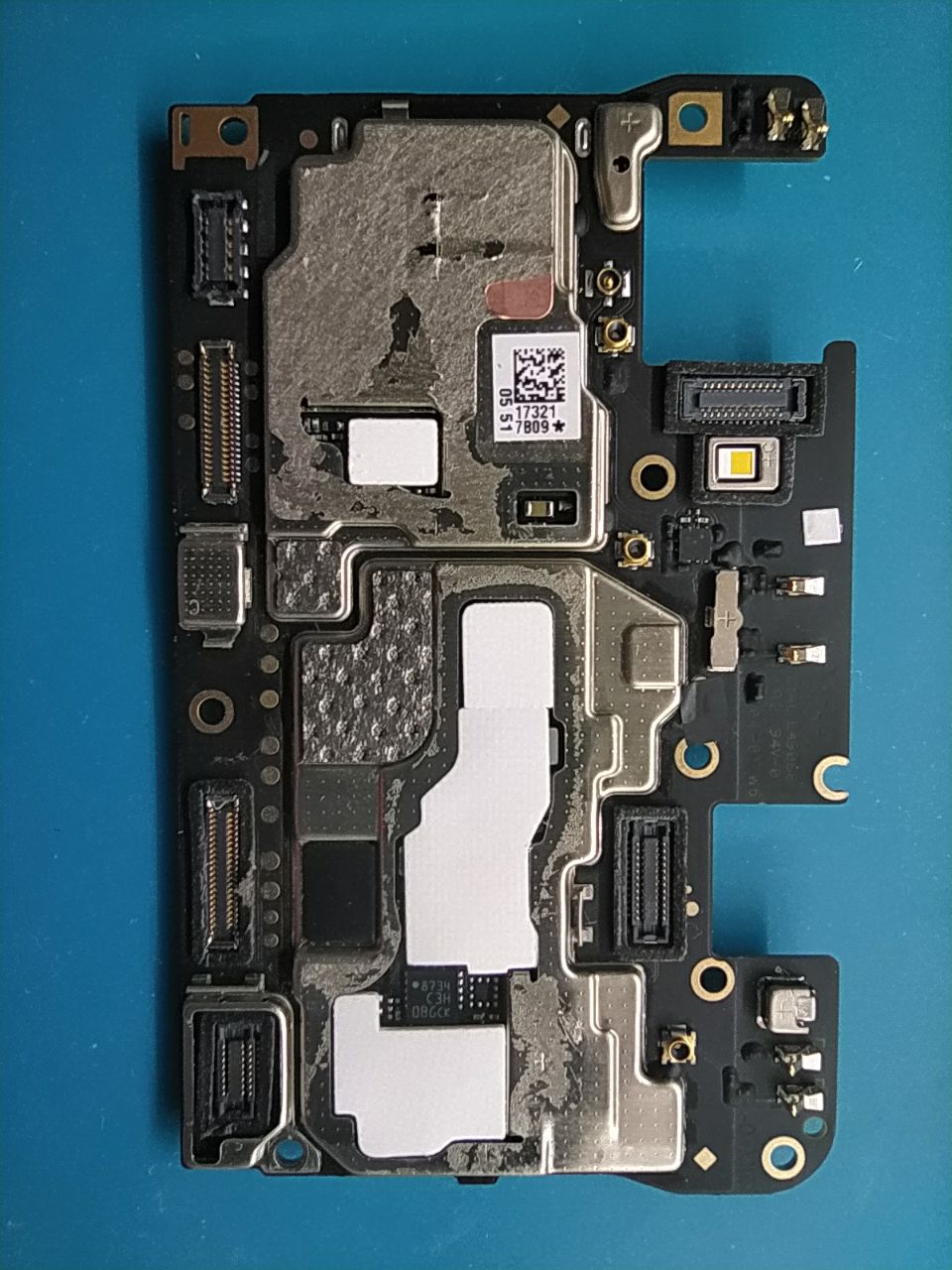

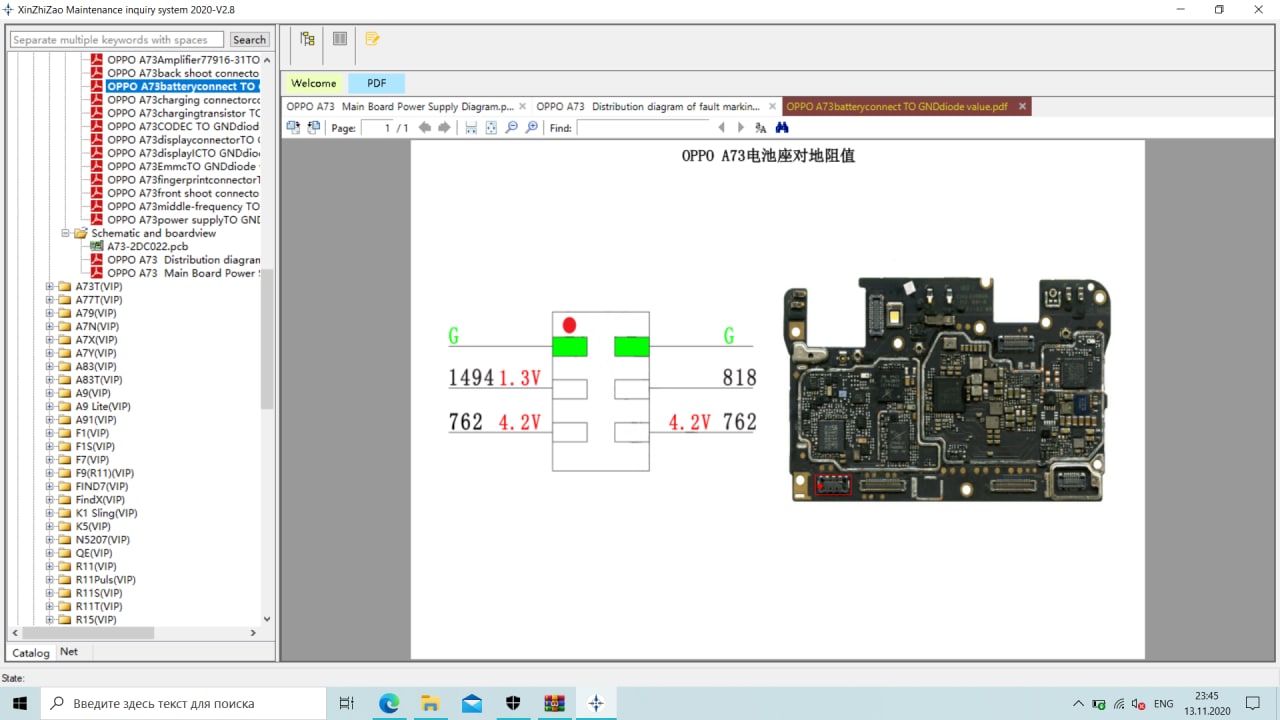

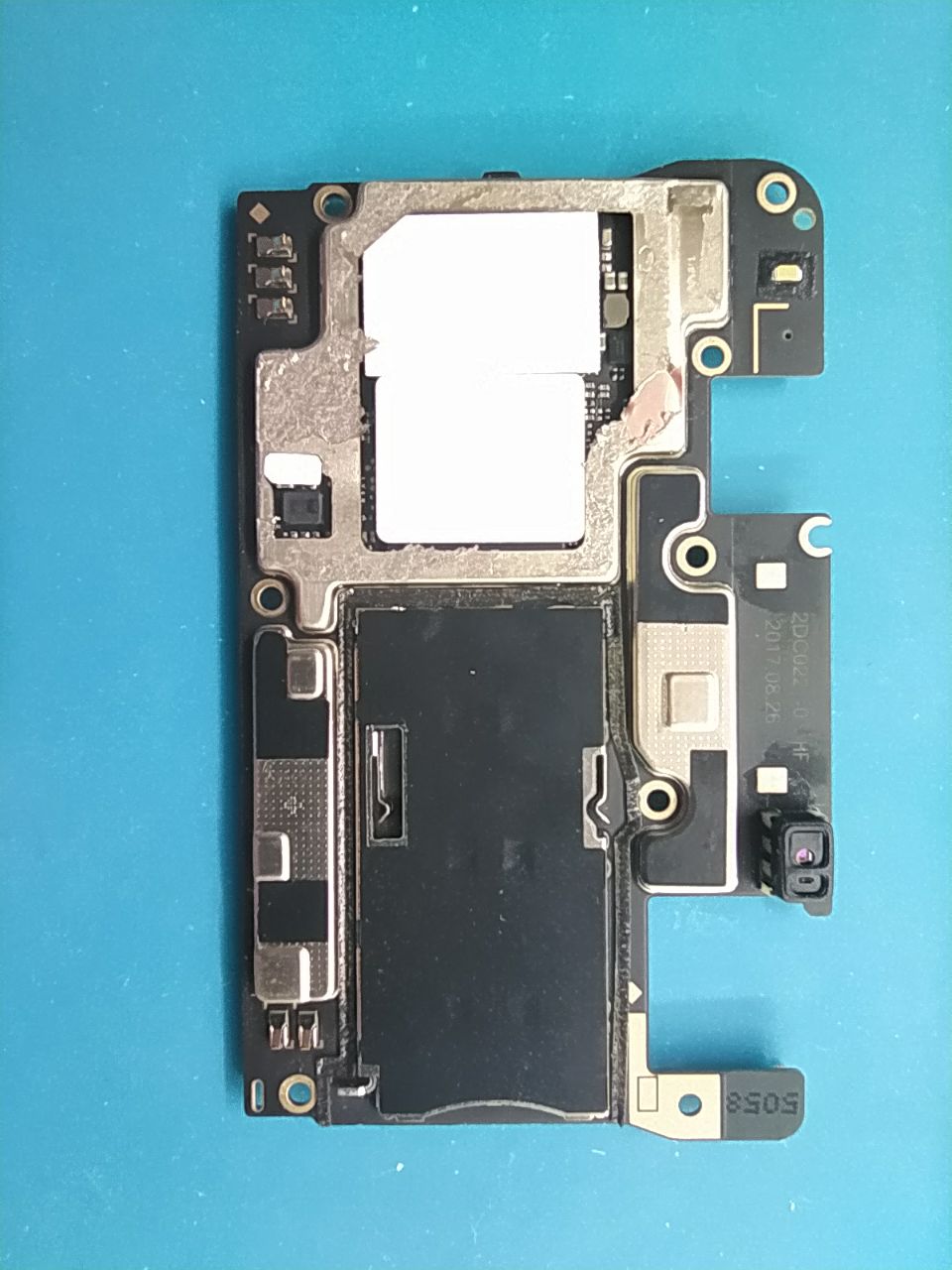

В ремонте OPPO F5(СЗР1723) - он же A73. Проверяю контрольные напряжения по точкам, и падения при диодной прозвонке. Первый раз сталкиваюсь с диодной прозвонкой, получается на "землю" нужно ставить красный щуп, только тогда значения сходятся с референсными?! Если на центральном контакте разъема АКБ нет 1.6 вольт, то это проблема батарейки или с контроллера питания идет питание?
Комментарии: 15
Kopchenko
Вам на быструю руку ответели, что за неувожение? На акб обычно vbat, bat temp, bat id, gnd. Vbat и gnd это плюс минус с акб, а темп и айди их формирует кп, но на некоторых они появляются только после нажатия на кнопку
Doctorrepair
Ну и за что отвечает 4-й контакт?
Kopchenko
Я же вам все расписал))) Какой из перечисленных мной?
Doctorrepair

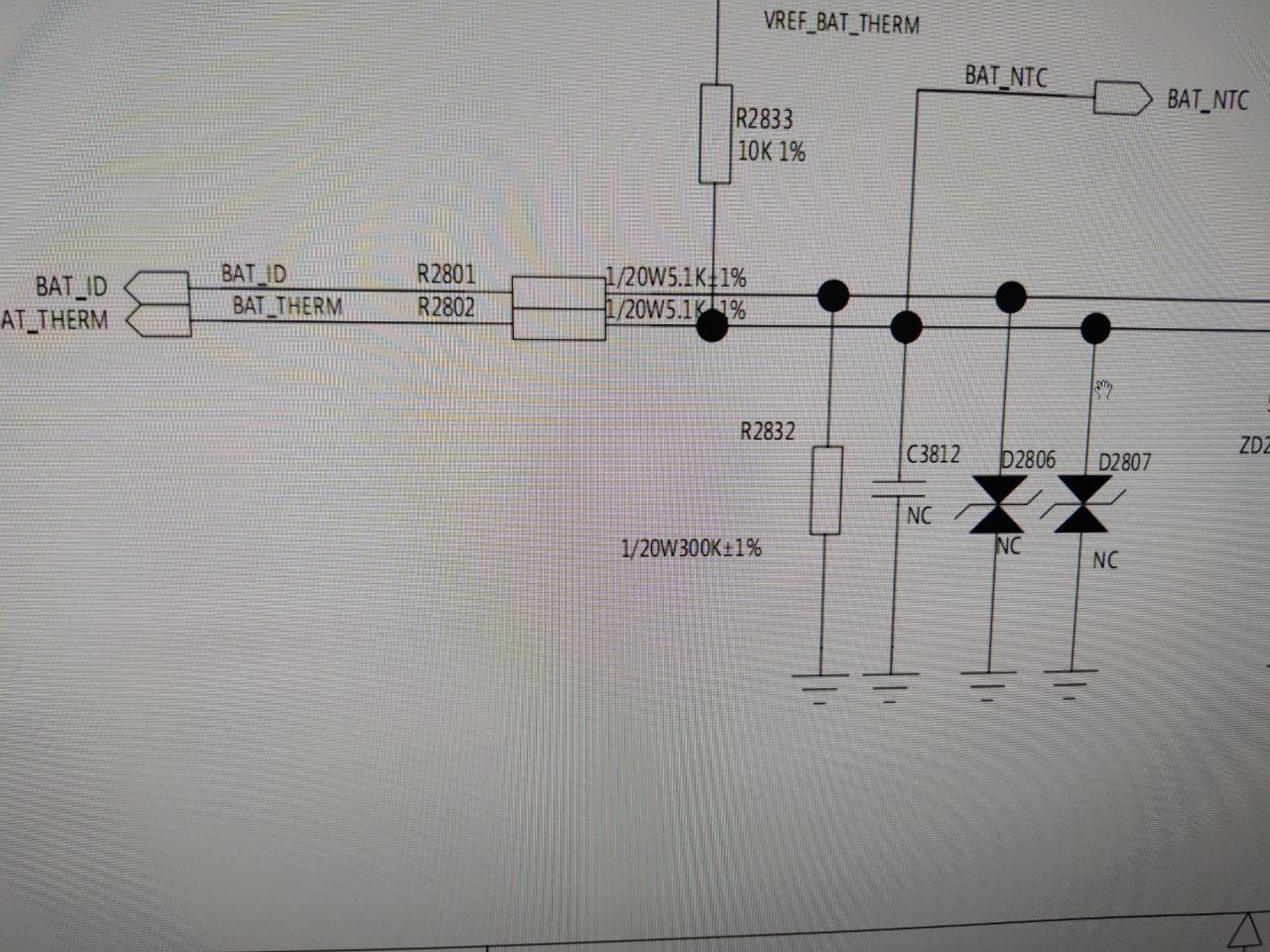

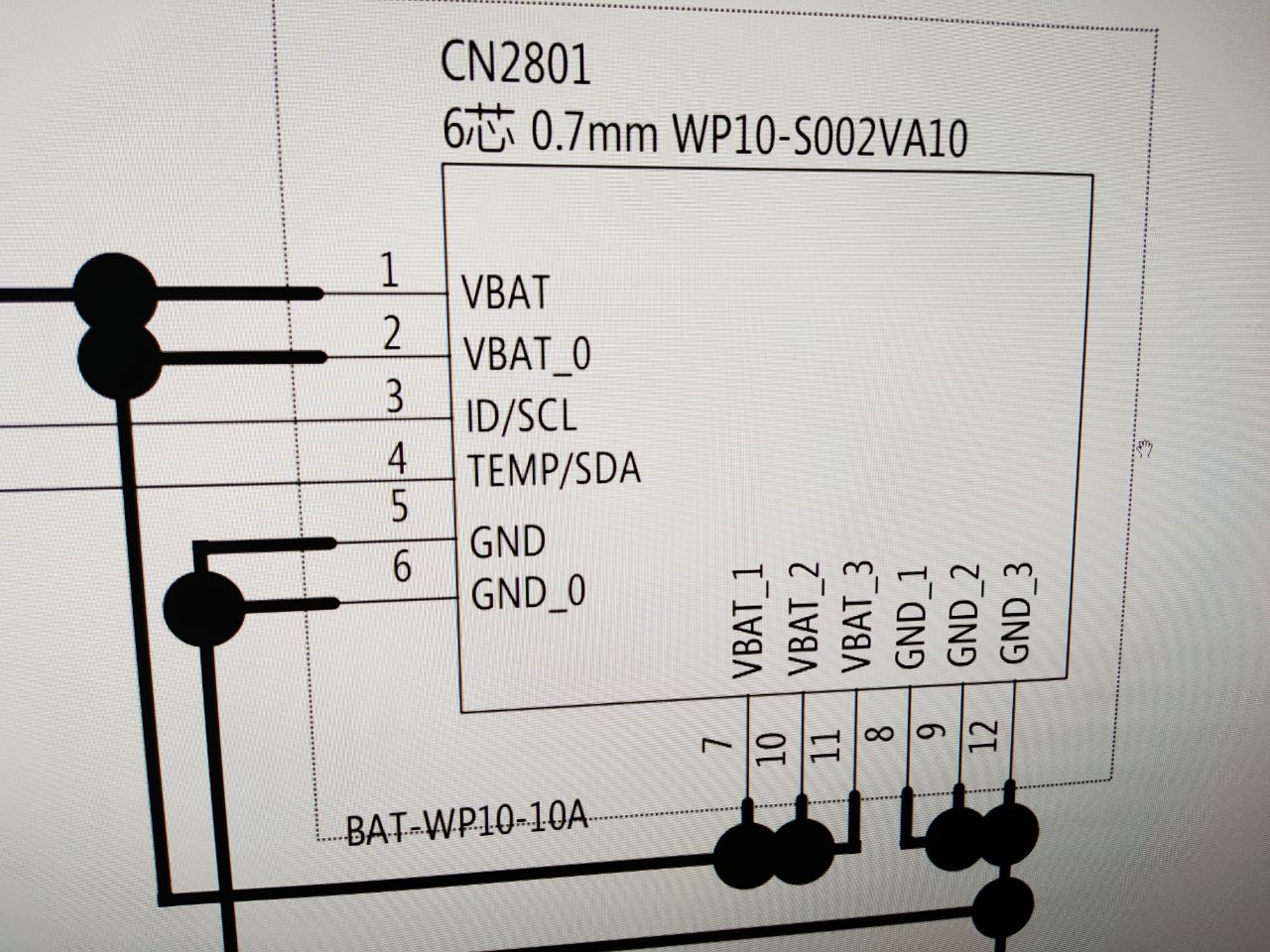

MT6356W видел кто нибудь на такую микросхему даташит? Не знаете почему на четвертой ноге разъема АКБ, которая соединена с контрольным пятаком, должно быть 1.6 вольт?
Kopchenko
Это какой сигнал?
Doctorrepair
Temp/SDA Плата реагирует на кнопку питания поднятиями напряжений в контрольных точках. Но ни вибрации ни изображения нет. При подключении зарядного устройства потребление 460 мА.
Adam
Всем спасибо всех благодарю Павел я не кого тут не не уважаю мне помогли я сказал спасибо
Kopchenko
сформулируйте правильно мысль, а то получается что вы никого тут не уважаете)
Adam
Я тут уважаю тех кто уважает меня и помогает мне Так правильнее?
Kopchenko
на мтк нету загрузки нету полного тока заряда. да, так лучше)
Doctorrepair
Не подскажете, в какую сторону двигаться? Еепром или процессор? Напряжения все есть, если верить мурзилке.
Kopchenko
После чего аппарат?
Doctorrepair
Говорят ничего не было. Но вверху платы красный индикатор влаги, хотя на плате ни следа. Возможно сам где то влагу занёс, руки мокрые или где то спирт. Корпус немного изогнут, но плата без следов. Возможно удар, но следов не видно. Напруги согласно чарта есть.
Kopchenko
Пробовать шить, наверно больше вариантов нету, потом катать
