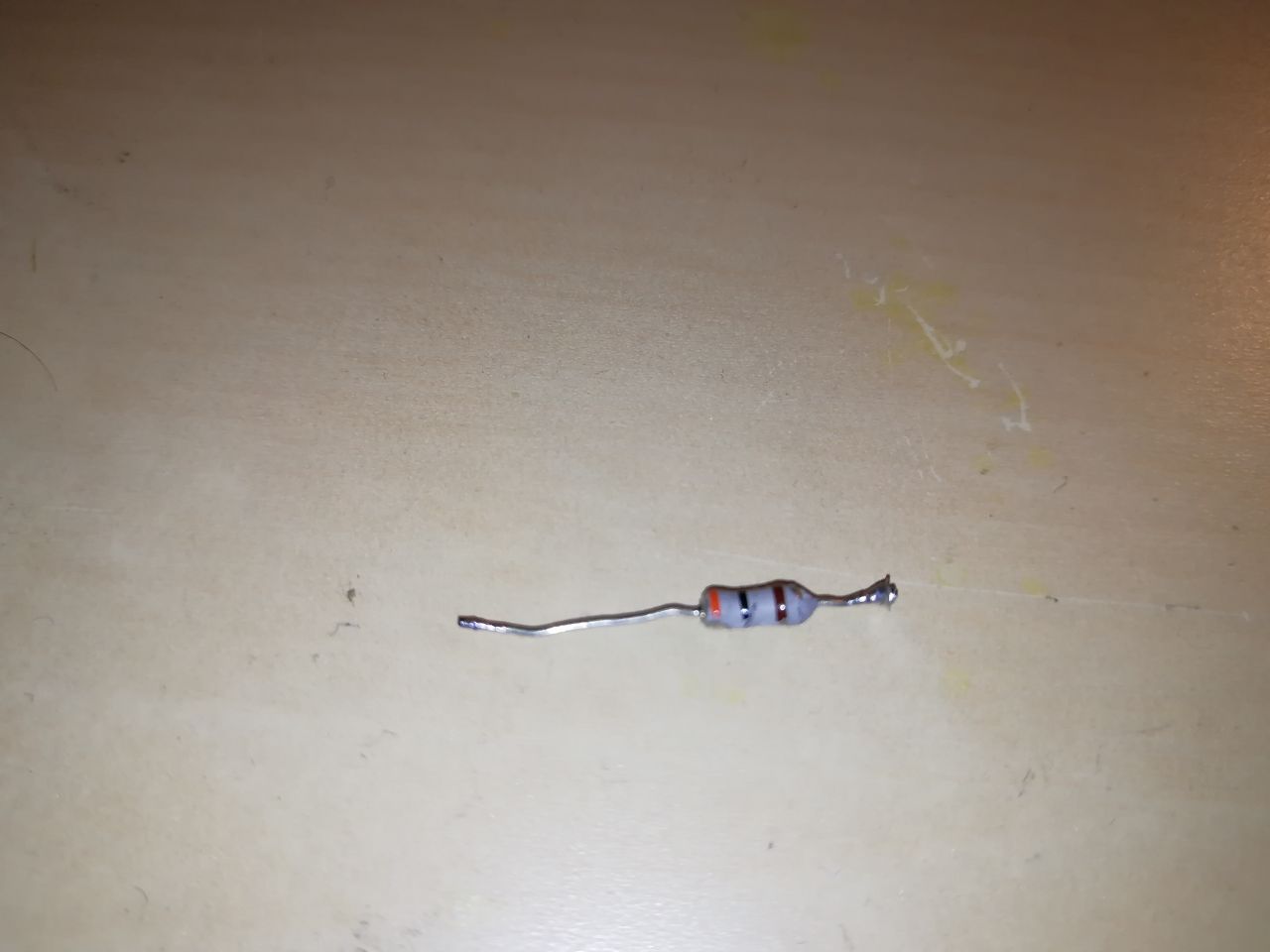

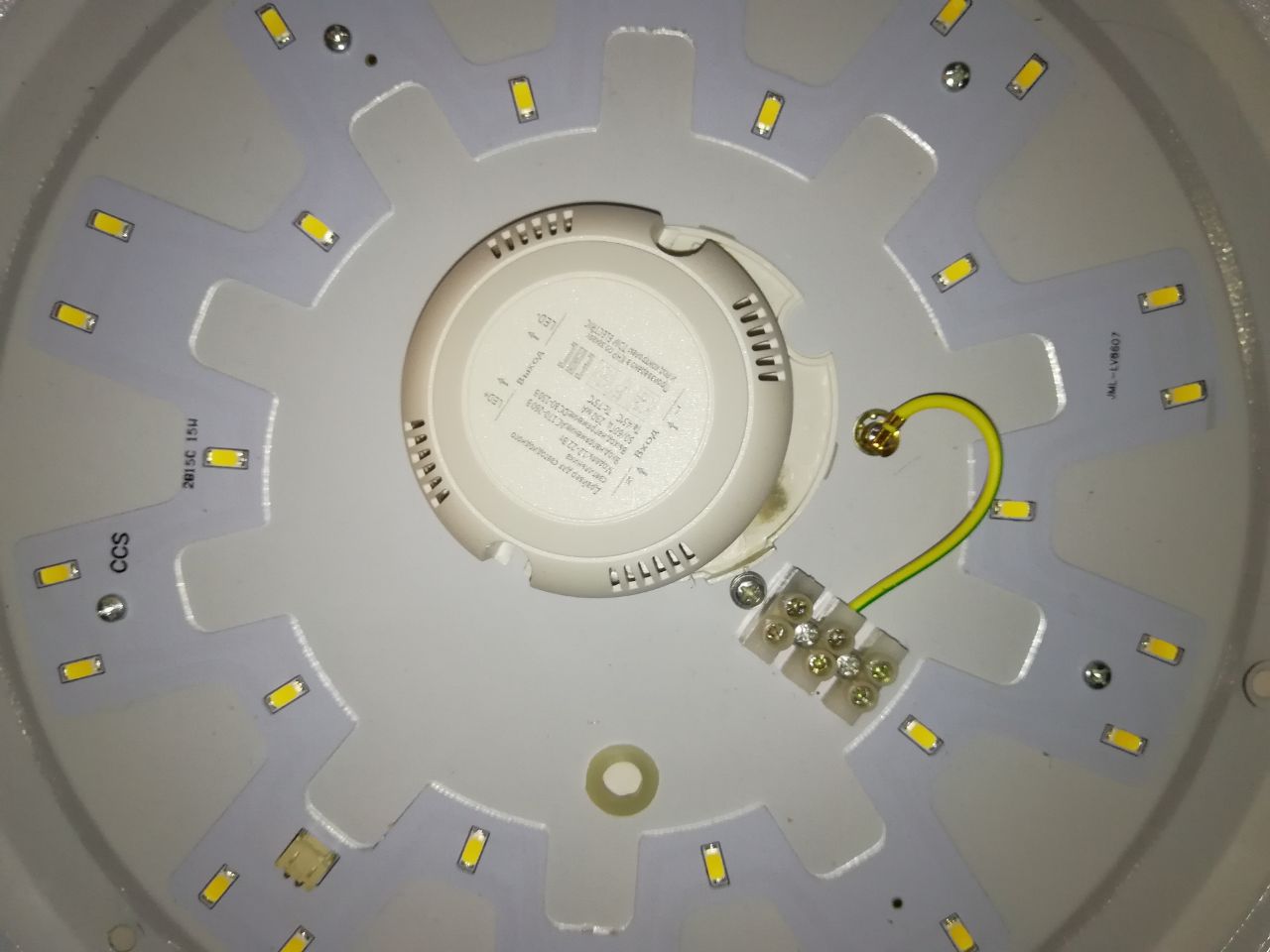

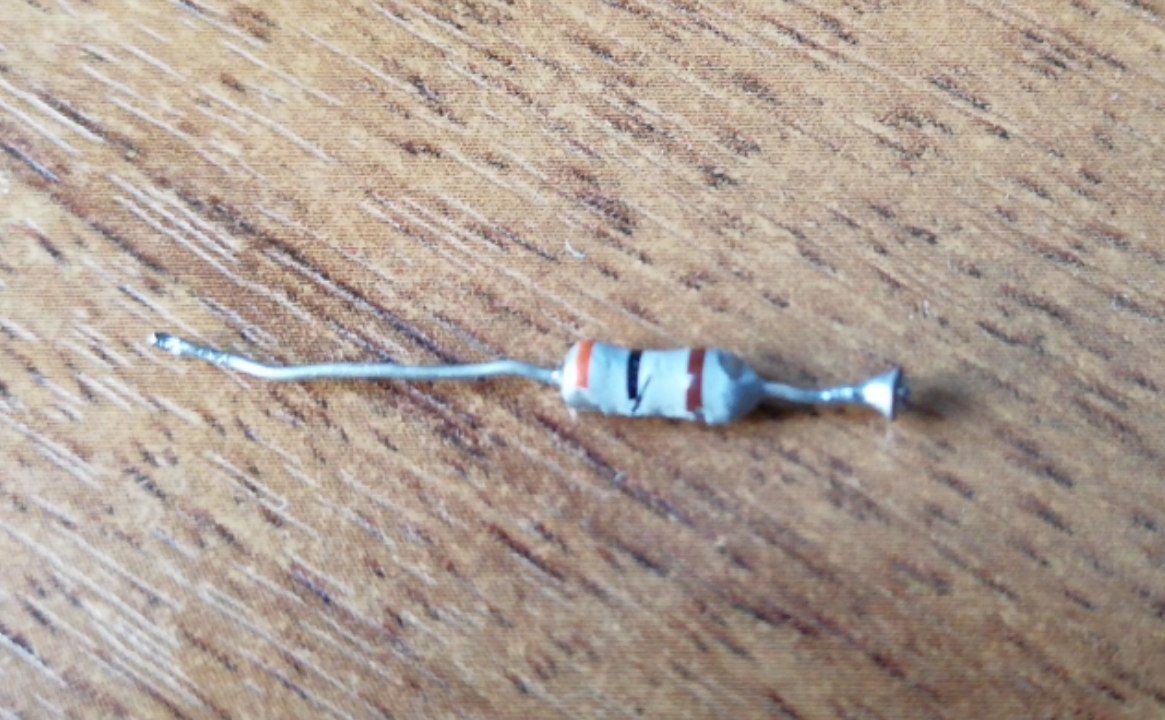

Всем привет! Такое дело: после грозы перестал работать светильник, решил разобрать посмотреть. В итоге лопнул электролит и пробило два диода. Перепаял - не работает. Решил проверить защитный резистор - он оказался не рабочий. По маркировке вроде 300 ом, по размеру похож 1/4 Вт. Заменил на 330 ом 1/4 Вт с али - он сгорел, но светильник засветился Суть вопроса, что ещё и как проверить на схеме? Допустимо ли заменить на 1 Вт и более? Фото прилагаю:
Комментарии: 44
Kaktys
посмотри что за резистор, где он стоит, если он стоит на входе для ограничения стартового тока, то он не на 300 ом, а меньше, и скорее всего это не резистор, а дроссель от помех
Dmitry
На входе, помечен как "fr1"
Kaktys
светильник на 12-22Вт, даже если брать минимум 12Вт, то там средний ток 50мА, на 300 омах это 15в падение -> 0.75Вт, что дохрена
Dmitry
Согласен... Но выглядит обычным резистором
Kaktys
таких дросселей навалом
Kaktys
если он ток проводит - поставь его назад и все
Dmitry
Вот это не очень понял
Kaktys
какое из слов не понятно ?
Dmitry
Что значит назад поставь?
Anonim
Проверьте мультиметром пишит или нет
Kaktys
ээээээ..... вот я сейчас в тупике полном
Kaktys
назад, в плату впаяй, нет ?
Anonim
Звонилку проверь Если пищит тогда дроссель живой)
Dmitry
Не проводит Не пищит Заменил на 330 мкГн, все работает Сейчас тестирую Спасибо большое!!! Спасибо большое!!! P. S. При этом все с уверенностью говорят что это резистор, и по обозначению на плате и по внешнему виду!
Kaktys
Место где он стоит - строго против
Dmitry
Я про это
Anonim
Умер значит
Konstantin
как вы плавно с камер перешли на насекомых и разряды)
Anonim
А камеры были одиночные?
Konstantin
чтиво комментов на полчаса мне, вечером еще почитаю.... я с них начал просто
Anonim
Вечер в хату
Konstantin
но вообще тема любопытная жаль свернули с этой тропки
Dmitry
Может есть какая литература почитать на эту тему? А то я что не пытался найти, ничего подобного не нашёл. Есть кольца на бп от компа, но там и подключение иное прошу камнями не кидать. При этом про "защитный резистор" много где встречал, мол служит в качестве предохранителя...
Kaktys
Нет, в том говнобп вообще нет фильтра от его помех, а дроссель этот - жалкая попытка
Anonim
Дроссельная заслонка
Dmitry
Ну а как ты сразу понял что это не резистор? Прости за возможно тупой вопрос. Я понял что по месту, но разверни чуть ответ, для ликбеза... Можешь аудио записать
Anonim
про это спеть и станцевать покажи дроссель свой И тут я тоже тебе скажу, что это не резистор.
Kaktys
Там нет смысла особого ставить резистор, почти никакого
Dmitry
В чип и дип тоже сказали что это не индуктивность, а резистор, но я кактусу поверил)
Dmitry
Дохрена статей, где пишут что ставят и когда они горят их на перемычки меняют То есть значит где то в аппаратуре такое встречается
Anonim
Пиши нонейму в приват
Konstantin
местный гуру по камерам?- тут просто 2400 участников
Anonim
Ну дык он выше писал что работает с этим
Konstantin
точно
Dmitry
Ааа, все я сначала подумал о том что поставь его на выход, и не особо понял о чем ты
Kaktys
ну млин, ладно хоть не в задний проход себе подумал ....
Dmitry
Вот для этих случаев и нужно уточнять
Kaktys
" а вы их что, едите ?? Нет, блять, в жопу сую !"
