Всем привет. samsug A320f утопленник. USB-C сгнил, снял коннектор (коннектора пока нет). Напряжений на плате с подключенной акб нет. V_BATTERY есть, а VBAT нет. Менял микрухи U5004 (контроллер питания) и U5003(контроллер зарядки), все равно VBAT напряжения нет. КЗ по VBAT нет. Вопрос такой, что еще посмотреть и на какой микрухе происходит преобразование V_BATTER -> VBAT, u5003 (charge)?
Комментарии: 19
Stanislavgsm
А схему посмотреть не?
Anonim
Конектор чего сняли?
Pavel
usb-c, зарядки
Anonim
Новый поставили?
Pavel
Нет. Коннектора пока нет.
Anonim
Там не usb c а type c, и не конектор а гнездо или разъем Для начала новый type c разъем поставить , а потом в плату лезть
Pavel
да, разъем. Наличие разъема может влиять на формирование напряжений на плате?
Anonim
В каком у вас он состоянии вы не написали
Pavlo
Будет смешно если там дело в стабилизаторе возле коннектора
Pavel
внутри разъема коррозия. Места контакта пинов разъема и платы - тоже коррозия. Сейчас разем снял, жду новый. вот поподробнее про это дело пожалуйста)
Pavlo

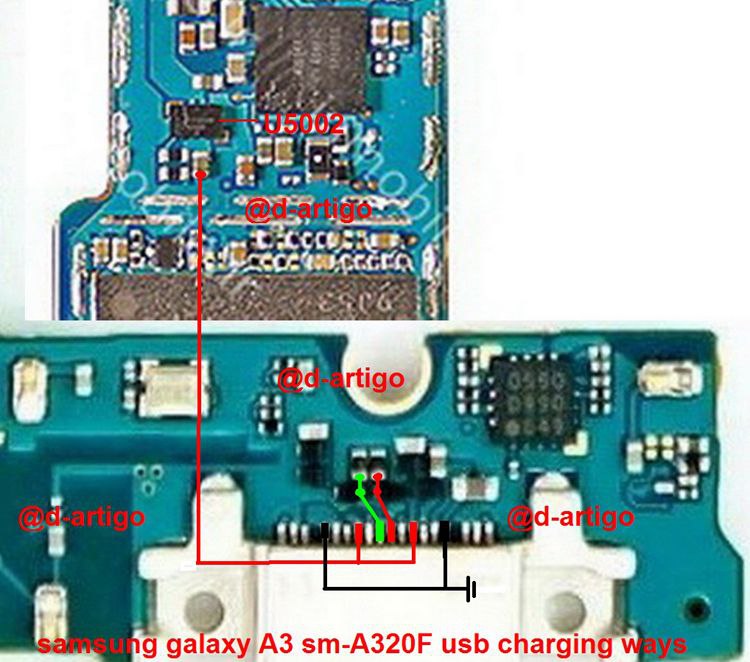

Смотрите
Anonim
Дай бог что бы легко отделался) Он у вас включается?) От бп
Pavel
Нет. У него нет напряжение VBAT, которое поступает в PMIC через резюк при замыкании контактов кнопки включения
Pavlo
А батарейка норм?
Pavel
батарейка Г, но и батарейку толкал предварительно до пригодного состояния, и с ЛБП подавал напряжение, VBAT нет напряжения)
Pavlo
Странно, так как vbat должно приходить на всю плату
Pavel
Оно не формируется на микросхеме, поэтому не раздается на плату. Микруху заменил а результата нет. Поэтому и задал вопрос, вдруг какие-то стандартные «грабли» есть при залитии, почему VBAT может не формироваться, кроме битой микросхемы зарядки
Pavlo
Поставте другую микруху
Anonim
Может кп не подходит или проц с обратной стороны в отвале
