Всех приветствую! Mediapad m5 lite(bah2-w19) не заряжается. Болтался Разьем, махнул, 5w на основную плату приходит, на разъёме Акб только 1w. Контроллер заряда Hi6555. Как правильно диагностировать чтобы понять в чем проблема? Может есть похожая схема от другой модели?
Комментарии: 18
Artem
Вы уверены в том что 6555 является контроллером заряда? BQ ищите квадратную, по любому там оно есть и оно за зарядку рулит
Burzum
BQ там может не быть может быть аналог RT ТС не понятно что такое BQ А так же что и 6555 куча видов. ну а схем полно.
Artem
Да, не факт. Я предположил что там ревизия кп 211 и ориентируясь по Honor 8x предположил что там так же BQ поставили. Погадал так сказать))) А так главное суть донес автору, что 99% есть отдельный чарджер на плате, вряд ли 6555 умеет в зарядку, хоть 110, хоть 211 ревизия…
Burzum
То что ты донёс, ровно ни о чем для ТС если в w писать то уж извольте... ни какой диагностики не произведено,ни каких данных по включению нет,а так же тока и состоянии дат. даже в ответе читабельно видно, то пустое, каким боком питание проца,не извесно..
Artem
Ну тут хоть не «кто сталкивался» или «куда копать», а «как правильно продиагностировать» ТС интересуется) Пущай пробует. Самый быстрый метод диагностики - замерить на целостность даты, и если всё норм, то подкинуть другой чарджер, если на плате нет явно ничего горелого. А вот искать чарджер за автора мы конечно же не будем :)
Aleksandr

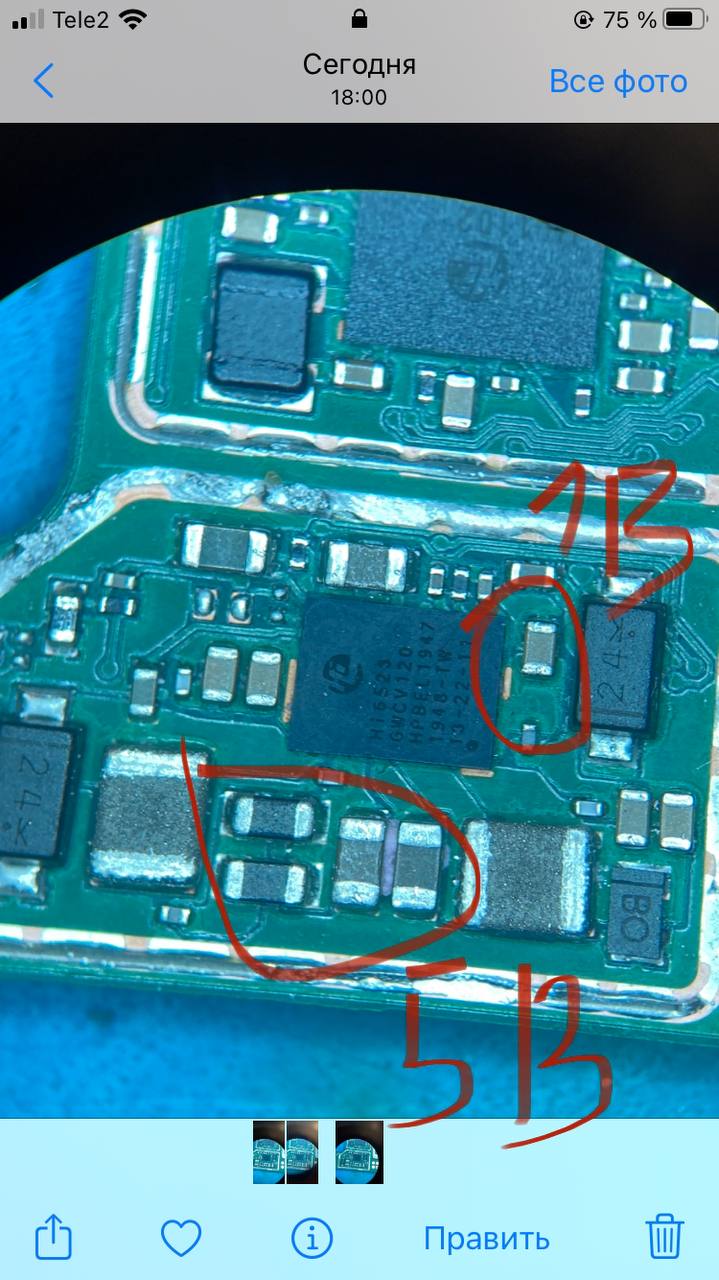

Да это все понятно, что нужно сделать стандартные замеры, даты и т.д., не силён в ведрах, прошу не пинать. Как я понимаю чарджер вот этот, закажу, поменяю и отпишусь. Когда искал на плате 5v, 3.6v присутствовало, на кнопке 1.8 есть. Горелого не обнаружил.
Burzum
тушка то включается? тп видится? остальное потом
Aleksandr
Поднял все Экраны нашёл ещё 2 микросхемы Hi6422 Hi6523
